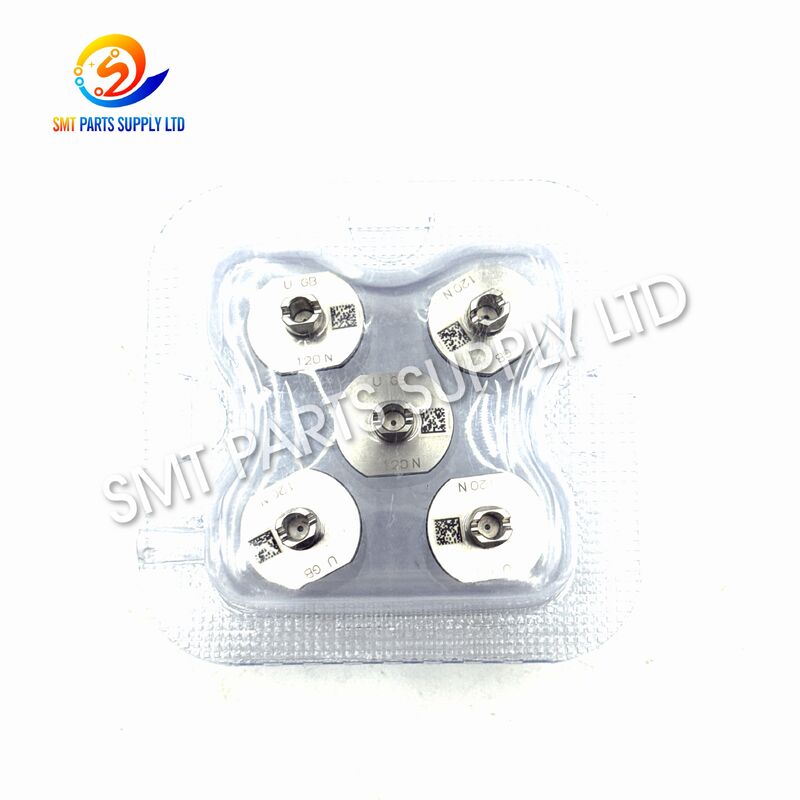

CM NPM মেশিনের জন্য Panasonic 120N N610099374AA SMT অগ্রভাগ

প্যানাসনিক ১২০N N610099374AA SMT নজল CM NPM মেশিনের জন্য

প্যানাসনিক ১২০N N610099374AA SMT নজল হল একটি স্বয়ংক্রিয় সারফেস-মাউন্ট অ্যাসেম্বলি সরঞ্জামের জন্য তৈরি একটি নির্ভুল পিকআপ উপাদান। একটি সামঞ্জস্যপূর্ণ প্লেসমেন্ট হেডে ইনস্টল করা হলে, নজলটি মেশিন এবং ইলেকট্রনিক উপাদানের মধ্যে একটি নিয়ন্ত্রিত ভ্যাকুয়াম ইন্টারফেস তৈরি করে। এটি দ্রুত উপাদান পিকআপ, নিরাপদ স্থানান্তর, ভিশন পরিদর্শন, পজিশনিং এবং প্রিন্টেড সার্কিট বোর্ডে নির্ভুল প্লেসমেন্ট সমর্থন করে।

১২০N নজলটি সাধারণত সামঞ্জস্যপূর্ণ CM এবং NPM পিক-এন্ড-প্লেস মেশিন কনফিগারেশনের সাথে যুক্ত থাকে। এর কমপ্যাক্ট পিকআপ কাঠামো এটিকে উৎপাদন পরিবেশের জন্য উপযুক্ত করে তোলে যেখানে স্থিতিশীল উপাদান হ্যান্ডলিং, নির্ভুল নজল সেন্টারিং এবং পুনরাবৃত্তিযোগ্য ভ্যাকুয়াম পারফরম্যান্স অপরিহার্য।

উচ্চ-গতির SMT উৎপাদনের সময়, নজলের সামান্য পরিধান, দূষণ, বিকৃতি বা ভ্যাকুয়াম লিকেজ পিকআপ ত্রুটি এবং প্লেসমেন্ট ত্রুটি বাড়াতে পারে। একটি পরিধান করা নজলকে সঠিকভাবে মিলে যাওয়া ১২০N নজল দিয়ে প্রতিস্থাপন করলে অপ্রয়োজনীয় লাইন বাধা হ্রাস করার সময় স্থিতিশীল মেশিন অপারেশন পুনরুদ্ধার করতে সহায়তা করে।

এই নজলটি ইলেকট্রনিক্স অ্যাসেম্বলি ফ্যাক্টরি, SMT রক্ষণাবেক্ষণ কোম্পানি, উৎপাদন প্রকৌশল বিভাগ, খুচরা যন্ত্রাংশ পরিবেশক এবং মেশিন পরিষেবা প্রদানকারীদের জন্য উপযুক্ত। গ্রাহকদের অর্ডার দেওয়ার আগে মেশিন মডেল, প্লেসমেন্ট হেড তথ্য, বর্তমান নজল কোড, উপাদানের মাত্রা এবং নজলের ছবি সরবরাহ করতে উৎসাহিত করা হয়।

পণ্য সনাক্তকরণ

কারণ: কেন SMT নজল সমস্যা ঘটে

পিকআপ নজল একটি পিক-এন্ড-প্লেস মেশিনের সবচেয়ে বেশি ব্যবহৃত যান্ত্রিক অংশগুলির মধ্যে একটি। এটি বারবার নিচে নামে, ইলেকট্রনিক উপাদানগুলির সাথে যোগাযোগ করে বা কাছাকাছি আসে, ভ্যাকুয়াম সাকশন তৈরি করে, উপাদানগুলি তোলে, মেশিন ভিশন সিস্টেমের মধ্য দিয়ে যায় এবং সেগুলিকে পিসিবিতে স্থাপন করে।

যেহেতু এই চক্রটি একটি উৎপাদন শিফটে হাজার হাজার বার পুনরাবৃত্তি হতে পারে, নজলটি ধীরে ধীরে দূষণ এবং যান্ত্রিক পরিধানের সম্মুখীন হয়।

১. ফ্লাক্স, ধুলো এবং আঠালো দূষণ

উৎপাদন সামগ্রী সূক্ষ্ম কণা, ফ্লাক্স অবশিষ্টাংশ, টেপ ডাস্ট, প্যাকেজিং ধ্বংসাবশেষ এবং আঠালো দূষণ নির্গত করতে পারে। এই উপাদানগুলি নজলের টিপ বা ভ্যাকুয়াম প্যাসেজের ভিতরে সংগ্রহ করতে পারে।

আংশিকভাবে ব্লক করা এয়ার চ্যানেল এখনও সাকশন তৈরি করতে পারে, তবে ভ্যাকুয়ামের স্তর অস্থির হতে পারে। এটি প্রায়শই মাঝে মাঝে পিকআপ সমস্যা সৃষ্টি করে যা নির্ণয় করা কঠিন।

২. পিকআপ পৃষ্ঠে যান্ত্রিক পরিধান

দীর্ঘমেয়াদী উপাদান বা ফিডার পৃষ্ঠের সংস্পর্শের পরে নজলের টিপ ধীরে ধীরে পরিধান করতে পারে। একটি অসম পিকআপ মুখ সিলিং কর্মক্ষমতা হ্রাস করতে পারে এবং উপাদান ধারণের অবস্থান পরিবর্তন করতে পারে।

এটি উচ্চ-গতির চলাচলের সময় উপাদান ঘূর্ণন, অস্থির কেন্দ্রিকতা বা ক্ষতি ঘটাতে পারে।

৩. ভুল নজল নির্বাচন

খুব বড় একটি নজল সংলগ্ন উপাদান, টেপ পকেট বা চারপাশের পৃষ্ঠের সাথে যোগাযোগ করতে পারে। খুব ছোট একটি নজল পর্যাপ্ত কার্যকর সাকশন এলাকা তৈরি নাও করতে পারে।

এমনকি যখন মেশিন উপাদানটি তুলতে পারে, একটি ভুল নজল প্লেসমেন্ট স্থিতিশীলতা হ্রাস করতে পারে এবং প্রত্যাখ্যানের হার বাড়াতে পারে।

৪. ভ্যাকুয়াম লিকেজ

নজলের টিপ, নজল বডি, অভ্যন্তরীণ এয়ার প্যাসেজ, মাউন্টিং সংযোগ বা প্লেসমেন্ট হেড ইন্টারফেসে লিকেজ ঘটতে পারে।

একটি লিকেজিং নজলের জন্য মেশিনকে উচ্চতর ভ্যাকুয়াম চাহিদা দিয়ে ক্ষতিপূরণ দিতে হয় এবং দ্রুত ত্বরণের সময় ব্যর্থ হতে পারে।

৫. নজল বিকৃতি বা আঘাতের ক্ষতি

অনুপযুক্ত ইনস্টলেশন, ফিডারের সাথে সংঘর্ষ, ভুল মেশিন উচ্চতা, দুর্ঘটনাজনিত পতন, বা একটি উঁচু উপাদানের সাথে যোগাযোগ নজলকে বিকৃত করতে পারে।

একটি দ্রুত পরিদর্শনে ছোট বিকৃতি দৃশ্যমান নাও হতে পারে তবে নজল কেন্দ্রিকতা এবং প্লেসমেন্ট নির্ভুলতাকে প্রভাবিত করতে পারে।

৬. দুর্বল রক্ষণাবেক্ষণ পদ্ধতি

অনুপযুক্ত পরিষ্কারের সরঞ্জাম, ধারালো ধাতব সূঁচ, অতিরিক্ত শক্তি বা আক্রমণাত্মক রাসায়নিক ব্যবহার অভ্যন্তরীণ প্যাসেজ বা পিকআপ পৃষ্ঠের ক্ষতি করতে পারে।

পরিষ্কার করা উচিত দূষণ অপসারণ করা উচিত যাতে নির্ভুল নজল বৈশিষ্ট্যগুলি বড়, আঁচড় বা বিকৃত না হয়।

সাধারণ উৎপাদন লক্ষণ

সমাধান: ১২০N নজল কীভাবে স্থিতিশীল উৎপাদন সমর্থন করে

১২০N N610099374AA SMT নজল সামঞ্জস্যপূর্ণ CM এবং NPM প্লেসমেন্ট সিস্টেমের জন্য একটি নিয়ন্ত্রিত পিকআপ ইন্টারফেস সরবরাহ করে। সঠিকভাবে নির্বাচিত এবং রক্ষণাবেক্ষণ করা হলে, এটি সম্পূর্ণ উপাদান হ্যান্ডলিং প্রক্রিয়া স্থিতিশীল করতে সহায়তা করে।

নির্ভরযোগ্য ভ্যাকুয়াম পিকআপ

অভ্যন্তরীণ ভ্যাকুয়াম পথ প্লেসমেন্ট হেড থেকে নজলের টিপে সাকশন স্থানান্তর করে। একটি পরিষ্কার এবং সঠিকভাবে ফিট করা নজল ফিডার থেকে উপাদান তোলার জন্য প্রয়োজনীয় চাপ পার্থক্য তৈরি করতে সহায়তা করে।

স্থিতিশীল সাকশন মেশিন চলাচলের সময় এলোমেলো পিকআপ ব্যর্থতা এবং উপাদান ক্ষতি হ্রাস করে।

নিয়ন্ত্রিত উপাদান পজিশনিং

নজলের টিপ প্লেসমেন্ট হেড এবং উপাদানের মধ্যে শারীরিক যোগাযোগের বিন্দু হিসাবে কাজ করে। সঠিক জ্যামিতি উপাদানটিকে প্রত্যাশিত কেন্দ্র অবস্থানের কাছাকাছি ধরে রাখতে সহায়তা করে।

এটি আরও ধারাবাহিক ভিশন পরিদর্শন এবং প্লেসমেন্ট সংশোধন সমর্থন করে।

পুনরাবৃত্তিযোগ্য উচ্চ-গতির স্থানান্তর

উৎপাদনের সময়, প্লেসমেন্ট হেড ত্বরণ, ঘূর্ণন, পরিদর্শন এবং প্লেসমেন্ট অবস্থানে যাওয়ার সময় নজলকে উপাদান ধরে রাখতে হবে।

সঠিকভাবে কার্যকরী ১২০N নজল এই আন্দোলন জুড়ে উপাদান স্থিতিশীলতা বজায় রাখতে সহায়তা করে।

অপ্রত্যাশিত ডাউনটাইম হ্রাস

একটি পরিধান করা নজল মাঝে মাঝে ত্রুটি সৃষ্টি করতে পারে যার জন্য বারবার অপারেটরের হস্তক্ষেপ প্রয়োজন। সময়মত প্রতিস্থাপন সমস্যা সমাধানের সময় হ্রাস করতে এবং লাইন উপলব্ধতা উন্নত করতে সহায়তা করে।

সঠিকভাবে চিহ্নিত খুচরা নজল উৎপাদন লাইনের কাছাকাছি রাখলে রক্ষণাবেক্ষণ কর্মীদের দ্রুত প্রতিক্রিয়া জানাতেও সক্ষম করে।

সরলীকৃত রক্ষণাবেক্ষণ ব্যবস্থাপনা

একটি স্পষ্ট নজল মডেল এবং অংশ-নম্বর সনাক্তকরণ ব্যবস্থা ব্যবহার করলে রক্ষণাবেক্ষণ দলগুলিকে খুচরা যন্ত্রাংশ সংগঠিত করতে, প্রতিস্থাপন চক্র স্থাপন করতে এবং বেমানান নজল প্রকার মিশ্রিত করা এড়াতে সহায়তা করে।

১২০N মডেল এবং N610099374AA অংশ নম্বর গ্রাহকের অভ্যন্তরীণ খুচরা যন্ত্রাংশ তালিকায় রেকর্ড করা উচিত।

প্রধান পণ্যের সুবিধা

স্পেসিফিকেশন

গুরুত্বপূর্ণ স্পেসিফিকেশন বিজ্ঞপ্তি

সঠিক উপাদান পরিসীমা, নজল টিপ জ্যামিতি, প্রযোজ্য প্লেসমেন্ট হেড এবং মেশিন কনফিগারেশন সরঞ্জাম প্রজন্ম এবং উৎপাদন সেটআপ অনুসারে পরিবর্তিত হতে পারে।

ক্রেতাকে কেবল চেহারা দেখে নজল নির্বাচন করা উচিত নয়। অর্ডার দেওয়ার আগে, নিম্নলিখিত তথ্যগুলি তুলনা করুন:

অ্যাপ্লিকেশন

১২০N নজল স্বয়ংক্রিয় সারফেস-মাউন্ট উৎপাদন লাইনে ব্যবহৃত হয় যেখানে ইলেকট্রনিক উপাদানগুলির নিয়ন্ত্রিত পিকআপ এবং প্লেসমেন্ট প্রয়োজন।

ভোক্তা ইলেকট্রনিক্স

এটি নিয়ন্ত্রণ বোর্ড, গৃহস্থালী ইলেকট্রনিক্স, ডিসপ্লে, স্মার্ট ডিভাইস, চার্জার, অ্যাডাপ্টার এবং অন্যান্য ইলেকট্রনিক অ্যাসেম্বলি তৈরি করা উৎপাদন লাইনগুলিকে সমর্থন করতে পারে।

অটোমোটিভ ইলেকট্রনিক্স

অটোমোটিভ কন্ট্রোল মডিউল, আলো ব্যবস্থা, সেন্সর বোর্ড, যোগাযোগ ব্যবস্থা এবং পাওয়ার-ম্যানেজমেন্ট অ্যাসেম্বলিগুলির জন্য স্থিতিশীল এবং ট্রেসেবল SMT প্রক্রিয়া প্রয়োজন।

সঠিকভাবে নির্বাচিত নজল উচ্চ-ভলিউম উৎপাদনে নির্ভরযোগ্য উপাদান স্থানান্তর করতে অবদান রাখে।

শিল্প নিয়ন্ত্রণ সরঞ্জাম

শিল্প নিয়ন্ত্রক, অটোমেশন মডিউল, পাওয়ার সাপ্লাই, ড্রাইভ, যন্ত্র এবং পর্যবেক্ষণ ডিভাইসগুলি প্রায়শই ঘনবসতিপূর্ণ পিসিবি ব্যবহার করে।

স্থিতিশীল নজল কর্মক্ষমতা ধারাবাহিক উৎপাদন সময়সূচী জুড়ে প্লেসমেন্ট ধারাবাহিকতা বজায় রাখতে সহায়তা করে।

যোগাযোগ সরঞ্জাম

নেটওয়ার্ক ডিভাইস, ওয়্যারলেস মডিউল, যোগাযোগ বোর্ড, বেস-স্টেশন ইলেকট্রনিক্স এবং ডেটা-প্রসেসিং সরঞ্জামগুলি ছোট এবং কাছাকাছি অবস্থিত উপাদান ব্যবহার করতে পারে।

প্লেসমেন্ট গুণমান বজায় রাখার জন্য নির্ভুল নজল নির্বাচন গুরুত্বপূর্ণ।

মেডিকেল ইলেকট্রনিক্স

মেডিকেল মনিটরিং ডিভাইস, ডায়াগনস্টিক সরঞ্জাম, পোর্টেবল ইলেকট্রনিক যন্ত্র এবং নিয়ন্ত্রণ বোর্ডগুলির জন্য সাবধানে পরিচালিত উৎপাদন প্রক্রিয়া প্রয়োজন।

নজল পরিচ্ছন্নতা এবং প্রতিরোধমূলক প্রতিস্থাপন নিয়ন্ত্রিত উৎপাদন পরিবেশে বিশেষভাবে গুরুত্বপূর্ণ।

LED এবং আলো পণ্য

নজলটি LED ড্রাইভার, আলো নিয়ন্ত্রণ বোর্ড, ডিসপ্লে মডিউল এবং সম্পর্কিত ইলেকট্রনিক অ্যাসেম্বলি তৈরি করা সামঞ্জস্যপূর্ণ SMT লাইনে ব্যবহার করা যেতে পারে।

চুক্তি ইলেকট্রনিক্স ম্যানুফ্যাকচারিং

EMS ফ্যাক্টরিগুলি প্রায়শই একই উৎপাদন লাইনে একাধিক পণ্য প্রক্রিয়া করে। একটি সম্পূর্ণ নজল ইনভেন্টরি বজায় রাখলে পরিবর্তন সময় হ্রাস করতে এবং বিভিন্ন উপাদান প্যাকেজ সমর্থন করতে সহায়তা করে।

অ্যাপ্লিকেশন টেবিল

কীভাবে কাজ করে

১২০N নজল মেশিনের সম্পূর্ণ প্লেসমেন্ট সিস্টেমের অংশ হিসাবে কাজ করে। এর কর্মক্ষমতা প্লেসমেন্ট হেড, ভ্যাকুয়াম সিস্টেম, ফিডার অবস্থা, ভিশন সিস্টেম, মেশিন ক্যালিব্রেশন, উপাদান প্যাকেজ এবং উৎপাদন প্রোগ্রামের উপর নির্ভর করে।

ধাপ ১: স্বয়ংক্রিয় নজল নির্বাচন

মেশিন প্রোগ্রাম একটি উপাদানের প্রকারের জন্য একটি উপযুক্ত নজল নির্ধারণ করে। প্লেসমেন্ট হেড নজল স্টেশন থেকে নজল সংগ্রহ করে বা হেডে ইতিমধ্যে ইনস্টল করা একটি নজল ব্যবহার করে।

নজলটি নিরাপদে ফিট করতে হবে এবং হেডের ইন্টারফেসের সাথে সঠিকভাবে সারিবদ্ধ হতে হবে।

ধাপ ২: ফিডারে আন্দোলন

মেশিনটি প্রোগ্রাম করা ফিডার অবস্থানের উপরে প্লেসমেন্ট হেড নিয়ে যায়। ফিডার উপাদানটিকে তার ক্যারিয়ার-টেপ পকেট, ট্রে, টিউব বা অন্যান্য ফিডিং সিস্টেমে উপস্থাপন করে।

সফল পিকআপের জন্য নির্ভুল ফিডার পজিশনিং অপরিহার্য।

ধাপ ৩: নজল অবতরণ

প্রোগ্রাম করা পিকআপ উচ্চতা অনুসারে নজল উপাদানের দিকে নামে।

ভুল পিকআপ উচ্চতা অপর্যাপ্ত যোগাযোগ, উপাদান ক্ষতি, নজল আঘাত বা ফিডার পকেটের সাথে যোগাযোগের কারণ হতে পারে।

ধাপ ৪: ভ্যাকুয়াম সক্রিয়করণ

প্লেসমেন্ট হেড নজলের অভ্যন্তরীণ চ্যানেলের মাধ্যমে ভ্যাকুয়াম প্রয়োগ করে। চাপ পার্থক্য উপাদানটিকে নজলের টিপের বিপরীতে ধরে রাখে।

এই ভ্যাকুয়াম সিলের গুণমান নজলের পরিচ্ছন্নতা, পিকআপ-মুখের অবস্থা, উপাদানের পৃষ্ঠ এবং নজলের আকারের উপর নির্ভর করে।

ধাপ ৫: উপাদান উত্তোলন

নজল উপাদানটিকে ফিডার পকেট থেকে তুলে নেয়। মেশিনটি উপাদানটি সফলভাবে তোলা হয়েছে কিনা তা নিশ্চিত করতে ভ্যাকুয়াম স্ট্যাটাস পরীক্ষা করতে পারে।

যদি ভ্যাকুয়াম মান গ্রহণযোগ্য সীমার বাইরে থাকে, তবে মেশিন পিকআপ পুনরায় চেষ্টা করতে পারে বা একটি অ্যালার্ম তৈরি করতে পারে।

ধাপ ৬: ভিশন পরিদর্শন

উপাদানটি মেশিনের স্বীকৃতি সিস্টেমের মধ্য দিয়ে যায়। ক্যামেরা এর অবস্থান, কোণ, রূপরেখা বা রেফারেন্স বৈশিষ্ট্যগুলি পরীক্ষা করে।

নিয়ন্ত্রণ ব্যবস্থা যে কোনও প্রয়োজনীয় X-অক্ষ, Y-অক্ষ বা ঘূর্ণন সংশোধন গণনা করে।

ধাপ ৭: উচ্চ-গতির স্থানান্তর

প্লেসমেন্ট হেড পিকআপ অবস্থান থেকে পিসিবি প্লেসমেন্ট অবস্থানে চলে যায়। এই চলাচলের সময়, নজলকে ত্বরণ এবং ঘূর্ণন সত্ত্বেও উপাদানটিকে নিরাপদে ধরে রাখতে হবে।

একটি অস্থির নজল উপাদানটিকে সরতে, ঘুরতে বা পড়ে যেতে দিতে পারে।

ধাপ ৮: নির্ভুল প্লেসমেন্ট

নজল প্রোগ্রাম করা প্লেসমেন্ট উচ্চতায় নামে এবং উপাদানটিকে সোল্ডার পেস্টে স্থাপন করে।

প্লেসমেন্ট বল এবং উচ্চতা উপাদান এবং পিসিবি প্রক্রিয়ার জন্য উপযুক্ত হতে হবে।

ধাপ ৯: ভ্যাকুয়াম মুক্তি

মেশিন ভ্যাকুয়াম ছেড়ে দেয় বা সরঞ্জাম ডিজাইনের উপর নির্ভর করে নিয়ন্ত্রিত ইতিবাচক চাপ প্রয়োগ করে। উপাদানটি নজল থেকে আলাদা হয়ে পিসিবিতে থাকে।

ধাপ ১০: পুনরাবৃত্তি উৎপাদন চক্র

নজল পরবর্তী উপাদান তোলার জন্য ফিরে আসে। এই চক্রটি উৎপাদন প্রোগ্রাম জুড়ে উচ্চ গতিতে চলতে থাকে।

নজলের অবস্থা প্লেসমেন্ট চক্রকে কীভাবে প্রভাবিত করে

সঠিক ১২০N নজল কীভাবে চয়ন করবেন

নজল নির্বাচন কেবল পণ্যের চেহারা দেখে নয়, নিশ্চিত প্রযুক্তিগত তথ্যের উপর ভিত্তি করে হওয়া উচিত।

১. মেশিন মডেল নিশ্চিত করুন

সম্পূর্ণ মেশিন মডেল রেকর্ড করুন। অনুরূপ মেশিন পরিবারগুলি বিভিন্ন প্লেসমেন্ট হেড বা নজল স্ট্যান্ডার্ড ব্যবহার করতে পারে।

সাধারণ রেফারেন্সগুলির মধ্যে CM202, CM212, CM402, CM602 এবং নির্বাচিত NPM সরঞ্জাম অন্তর্ভুক্ত থাকতে পারে, তবে নির্দিষ্ট হেড কনফিগারেশন এখনও পরীক্ষা করা উচিত।

২. প্লেসমেন্ট হেড নিশ্চিত করুন

ইনস্টল করা হেডের ধরণ সনাক্ত করুন। একটি মেশিন বিভিন্ন হেড সমর্থন করতে পারে, এবং প্রতিটি হেডের জন্য একটি ভিন্ন নজল ইন্টারফেসের প্রয়োজন হতে পারে।

একই মেশিন মডেল সবসময় একই নজল প্রয়োজনীয়তা নিশ্চিত করে না।

৩. বিদ্যমান নজল চিহ্নিতকরণ পরীক্ষা করুন

মডেল চিহ্নিতকরণ ১২০N এবং যে কোনও দৃশ্যমান অংশ নম্বরের জন্য বর্তমান নজলটি পরিদর্শন করুন।

বিদ্যমান নজলের একটি স্পষ্ট ছবি অর্ডার করার ভুলগুলি হ্রাস করার সবচেয়ে কার্যকর উপায়গুলির মধ্যে একটি।

৪. অংশ নম্বর যাচাই করুন

N610099374AA সাধারণত ১২০N নজলের জন্য প্রাথমিক সনাক্তকরণ হিসাবে ব্যবহৃত হয়।

KXFX03DJA01 কিছু সরবরাহ রেকর্ডে একটি সম্পর্কিত বা ক্রস-রেফারেন্স নম্বর হিসাবে উপস্থিত হতে পারে। ক্রেতাদের অর্ডার দেওয়ার আগে তাদের ইনস্টল করা মেশিন কনফিগারেশনের সাথে সম্পর্ক নিশ্চিত করা উচিত।

৫. উপাদান প্যাকেজ মেলান

নজল পিকআপ পৃষ্ঠটি উপাদানের শরীরের জন্য উপযুক্ত হতে হবে। গুরুত্বপূর্ণ কারণগুলির মধ্যে রয়েছে:

• উপাদানের দৈর্ঘ্য এবং প্রস্থ
• উপাদানের উচ্চতা
• পৃষ্ঠের সমতলতা
• প্যাকেজের উপাদান
• মাধ্যাকর্ষণ কেন্দ্র অবস্থান
• উপলব্ধ পিকআপ এলাকা
• ওজন
• ভঙ্গুরতা
• কাছাকাছি উপাদানের ক্লিয়ারেন্স

৬. উৎপাদন গতি পর্যালোচনা করুন

উচ্চ-গতির উৎপাদন বৃহত্তর ত্বরণ বল তৈরি করে। পিকআপ, ঘূর্ণন, পরিদর্শন এবং স্থানান্তরের সময় নজলকে পর্যাপ্ত হোল্ডিং স্থিতিশীলতা সরবরাহ করতে হবে।

৭. উপাদানের পৃষ্ঠ মূল্যায়ন করুন

মসৃণ, ছিদ্রযুক্ত, অসম, বাঁকা, অবতল বা টেক্সচারযুক্ত উপাদানের পৃষ্ঠগুলির জন্য বিভিন্ন নজল কাঠামোর প্রয়োজন হতে পারে।

নিশ্চিত করুন যে ১২০N মডেলটি প্রকৃত যোগাযোগ এলাকার জন্য উপযুক্ত।

৮. প্রয়োজনীয় সরবরাহ অবস্থা নির্বাচন করুন

উপলভ্যতার উপর নির্ভর করে, গ্রাহকরা বিভিন্ন সরবরাহ বিকল্পের অনুরোধ করতে পারেন। অনুরোধ করা অবস্থা উদ্ধৃতির সময় স্পষ্টভাবে উল্লেখ করা উচিত।

কখনও একটি সামঞ্জস্যপূর্ণ নজলকে মূল পণ্য হিসাবে বর্ণনা করবেন না যদি না সরবরাহ উৎস এবং প্যাকেজিং যাচাই করা হয়।

৯. একটি ট্রায়াল পরিমাণ অর্ডার করুন

একটি অপরিচিত অ্যাপ্লিকেশনের জন্য, একটি ছোট ট্রায়াল অর্ডার দিয়ে শুরু করুন। একটি বড় পরিমাণ কেনার আগে স্বাভাবিক উৎপাদন অবস্থার অধীনে নজলটি পরীক্ষা করুন।

১০. খুচরা ইনভেন্টরি স্থাপন করুন

সামঞ্জস্যতা নিশ্চিত হওয়ার পরে, মেশিনের সংখ্যা, অপারেটিং ঘন্টা, উৎপাদন পরিমাণ এবং রক্ষণাবেক্ষণের ইতিহাসের উপর ভিত্তি করে যুক্তিসঙ্গত সংখ্যক খুচরা নজল বজায় রাখুন।

নজল নির্বাচন চেকলিস্ট

ইনস্টলেশন সুপারিশ

ইনস্টলেশনের আগে

• সরঞ্জামের নিরাপত্তা পদ্ধতি অনুসারে মেশিন বন্ধ করুন।
• নজল মডেল এবং অংশ নম্বর নিশ্চিত করুন।
• বিকৃতি, দূষণ বা শিপিং ক্ষতির জন্য নজলটি পরিদর্শন করুন।
• মাউন্টিং এলাকা পরিষ্কার আছে কিনা তা পরীক্ষা করুন।
• অপসারণ করা নজলের সাথে নতুন নজলটি তুলনা করুন।
• ইন্টারফেসের আকার ভিন্ন হলে নজল ইনস্টল করবেন না।

ইনস্টলেশনের সময়

• পরিষ্কার সরঞ্জাম দিয়ে নজলটি হ্যান্ডেল করুন।
• নির্ভুল পিকআপ পৃষ্ঠ স্পর্শ করা এড়িয়ে চলুন।
• সঠিক ওরিয়েন্টেশনে নজলটি ইনস্টল করুন।
• অতিরিক্ত শক্তি ব্যবহার করবেন না।
• নজলটি নিরাপদে বসেছে কিনা তা নিশ্চিত করুন।
• প্রযোজ্য হলে মসৃণ নজল বিনিময় অপারেশন যাচাই করুন।

ইনস্টলেশনের পরে

• মেশিনের নজল পরীক্ষা বা ক্যালিব্রেশন পদ্ধতি চালান।
• ভ্যাকুয়াম কর্মক্ষমতা পরীক্ষা করুন।
• কয়েকটি কম-গতির পিকআপ চক্র চালান।
• উপাদান কেন্দ্রিকতা পরিদর্শন করুন।
• ভিশন স্বীকৃতি নিশ্চিত করুন।
• সম্পূর্ণ উৎপাদন গতিতে ফিরে আসার আগে প্লেসমেন্ট ফলাফল পরীক্ষা করুন।

রক্ষণাবেক্ষণ এবং পরিষ্কার

সঠিক রক্ষণাবেক্ষণ নজলের পরিষেবা জীবন প্রসারিত করে এবং ধারাবাহিক উৎপাদন বজায় রাখতে সহায়তা করে।

দৈনিক পরিদর্শন

দূষণ, আঁচড়, বিকৃতি এবং সংযুক্ত কণাগুলির জন্য পিকআপ পৃষ্ঠটি পরিদর্শন করুন।

উৎপাদনের সময় নজলটি অস্বাভাবিক পিকআপ ত্রুটি তৈরি করে কিনা তা পরীক্ষা করুন।

নিয়মিত পরিষ্কার

অনুমোদিত নজল-পরিষ্কারের সরঞ্জাম, ফিল্টার করা বায়ু, উপযুক্ত ব্রাশ বা রক্ষণাবেক্ষণ পদ্ধতি দ্বারা প্রস্তাবিত পরিষ্কারের সামগ্রী ব্যবহার করুন।

ধারালো ধাতব বস্তু ব্যবহার করা এড়িয়ে চলুন যা ভ্যাকুয়াম খোলার আঁচড় বা বড় করতে পারে।

ভ্যাকুয়াম প্যাসেজ পরিদর্শন

একটি পরিষ্কার বাহ্যিক অভ্যন্তরীণ প্যাসেজ পরিষ্কার থাকার নিশ্চয়তা দেয় না। যদি পৃষ্ঠ পরিষ্কার করার পরে ভ্যাকুয়াম কর্মক্ষমতা দুর্বল থাকে, তবে অভ্যন্তরীণ চ্যানেলটি পরিদর্শন করুন।

মাত্রিক পরিদর্শন

একটি নিশ্চিত রেফারেন্স নজলের সাথে ভারী ব্যবহৃত নজলগুলি তুলনা করুন। দৃশ্যমান পরিধান, বিকৃতি বা অসঙ্গত পিকআপ কর্মক্ষমতা দেখানো ইউনিটগুলি প্রতিস্থাপন করুন।

সংরক্ষণ

লেবেলযুক্ত প্রতিরক্ষামূলক বাক্সে পরিষ্কার নজলগুলি সংরক্ষণ করুন। ভুল ইনস্টলেশন প্রতিরোধ করতে বিভিন্ন মডেল আলাদা করুন।

ধুলো, আর্দ্রতা, আঘাত বা ধাতব সরঞ্জামগুলির সাথে আলগা সঞ্চয় থেকে নজলগুলি প্রকাশ করা এড়িয়ে চলুন।

প্রস্তাবিত রক্ষণাবেক্ষণ সময়সূচী

গুণমান নিয়ন্ত্রণ

একটি উপযুক্ত SMT নজল চালানের আগে এবং আবার উৎপাদন ব্যবহারের আগে পরিদর্শন করা উচিত।

প্রস্তাবিত পরিদর্শন পয়েন্ট

ক্রেতা প্রাপ্তি পরিদর্শন

1. ক্রয় অর্ডারের সাথে প্যাকেজের পরিমাণ তুলনা করুন।
2. ১২০N মডেল চিহ্নিতকরণ নিশ্চিত করুন।
3. N610099374AA অংশ-নম্বর রেফারেন্স পরীক্ষা করুন।
4. উপযুক্ত আলোতে নজলটি পরিদর্শন করুন।
5. বিদ্যমান অনুমোদিত নমুনার সাথে এটি তুলনা করুন।
6. একটি নিয়ন্ত্রিত মেশিন ট্রায়াল চালান।
7. ইনস্টলেশন এবং কর্মক্ষমতা ফলাফল রেকর্ড করুন।

সমস্যা সমাধান গাইড

প্যাকেজিং এবং অর্ডার তথ্য

পরিবহনের সময় এর পিকআপ টিপ এবং মাউন্টিং ইন্টারফেস রক্ষা করার জন্য নজলটি প্যাক করা উচিত।

প্রস্তাবিত প্যাকেজিং

• ব্যক্তিগত প্রতিরক্ষামূলক ব্যাগ বা কন্টেইনার
• অভ্যন্তরীণ অ্যান্টি-ইমপ্যাক্ট সুরক্ষা
• স্পষ্ট পণ্য সনাক্তকরণ
• মডেল এবং পরিমাণ লেবেল
• আন্তর্জাতিক পরিবহনের জন্য উপযুক্ত বাইরের কার্টন
• একাধিক নজল মডেল অর্ডার করা হলে ব্যাচ পৃথকীকরণ

উদ্ধৃতির জন্য প্রয়োজনীয় তথ্য

সঠিক SMT নজল কেন সোর্স করবেন

সঠিক নজল নির্বাচন কেবল একটি খুচরা যন্ত্রাংশ ক্রয় সিদ্ধান্ত নয়। এটি সরাসরি পিকআপ স্থিতিশীলতা, মেশিন দক্ষতা, অপারেটরের কাজের চাপ, উৎপাদন ধারাবাহিকতা এবং প্লেসমেন্ট গুণমানকে প্রভাবিত করে।

একটি কম খরচে কিন্তু ভুলভাবে মিলে যাওয়া নজল বারবার পিকআপ ব্যর্থতা, মেশিন অ্যালার্ম, উপাদান ক্ষতি বা উৎপাদন বিলম্ব ঘটাতে পারে। এই বাধাগুলির খরচ নজলের নিজের মূল্যের চেয়ে অনেক বেশি হতে পারে।

এই কারণে, পেশাদার সামঞ্জস্যতা নিশ্চিতকরণে নজল মডেল, অংশ নম্বর, মেশিন মডেল, প্লেসমেন্ট হেড, উপাদানের আকার এবং বিদ্যমান নজলের ছবি অন্তর্ভুক্ত করা উচিত।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

১. প্যানাসনিক ১২০N N610099374AA নজলের প্রধান কাজ কী?

১২০N নজল প্লেসমেন্ট হেড এবং একটি ইলেকট্রনিক উপাদানের মধ্যে একটি নিয়ন্ত্রিত ভ্যাকুয়াম সংযোগ তৈরি করে। এটি ফিডার থেকে উপাদানটি তোলে, ভিশন পরিদর্শন এবং স্থানান্তরের সময় এটি ধরে রাখে এবং প্রোগ্রাম করা পিসিবি প্লেসমেন্ট অবস্থানে এটি নির্ভুলভাবে ছেড়ে দেয়।

২. কোন মেশিনগুলি ১২০N নজল ব্যবহার করতে পারে?

১২০N নজলটি সাধারণত সামঞ্জস্যপূর্ণ CM এবং NPM মেশিন পরিবারগুলির জন্য উল্লেখ করা হয়, যার মধ্যে CM202, CM212, CM402, CM602 এবং নির্বাচিত NPM কনফিগারেশন অন্তর্ভুক্ত রয়েছে। তবে, অর্ডার দেওয়ার আগে সঠিক প্লেসমেন্ট হেড এবং নজল ইন্টারফেস নিশ্চিত করতে হবে।

৩. N610099374AA এবং KXFX03DJA01 কি একই অংশ নম্বর?

N610099374AA সাধারণত ১২০N নজলের জন্য প্রধান সনাক্তকরণ হিসাবে ব্যবহৃত হয়। KXFX03DJA01 কিছু সরবরাহ রেকর্ডে একটি সম্পর্কিত রেফারেন্স হিসাবেও উপস্থিত হয়। যেহেতু সরঞ্জাম প্রজন্ম এবং হেড কনফিগারেশন ভিন্ন হতে পারে, তাই গ্রাহকদের নিশ্চিতকরণের জন্য ছবি এবং মেশিনের বিবরণ সরবরাহ করা উচিত।

৪. আমি কীভাবে নিশ্চিত করতে পারি যে এই নজলটি আমার মেশিনের সাথে ফিট হবে?

অনুগ্রহ করে সম্পূর্ণ মেশিন মডেল, প্লেসমেন্ট-হেড টাইপ, বিদ্যমান নজল চিহ্নিতকরণ, বর্তমান অংশ নম্বর, উপাদান প্যাকেজ, প্রয়োজনীয় পরিমাণ এবং বিভিন্ন কোণ থেকে নজলের স্পষ্ট ছবি সরবরাহ করুন। এই বিবরণগুলি সরবরাহকারীকে ইন্টারফেস এবং অ্যাপ্লিকেশন তুলনা করতে দেয়।

৫. SMT নজল কখন প্রতিস্থাপন করা উচিত?

যখন পরিষ্কার করা স্থিতিশীল পিকআপ পুনরুদ্ধার করতে পারে না, যখন পিকআপ পৃষ্ঠ পরিধান করা হয়, যখন বডি বিকৃত হয়, যখন ভ্যাকুয়াম লিকেজ সনাক্ত করা হয়, বা যখন বারবার উপাদান ঘূর্ণন, পতন, স্বীকৃতি ত্রুটি এবং অনুপস্থিত পিকআপগুলি নজলের সাথে যুক্ত থাকে তখন নজলটি প্রতিস্থাপন করুন।

আমাদের সাথে যোগাযোগ করুন

আপনার CM বা NPM উৎপাদন সরঞ্জামের জন্য একটি নির্ভরযোগ্য ১২০N N610099374AA SMT নজল খুঁজছেন?

আপনার মেশিন মডেল, প্লেসমেন্ট-হেড তথ্য, বর্তমান নজল কোড, উপাদানের মাত্রা, প্রয়োজনীয় পরিমাণ এবং পণ্যের ছবি আমাদের পাঠান। আমাদের বিক্রয় দল অ্যাপ্লিকেশন পরীক্ষা করতে, সবচেয়ে উপযুক্ত আইটেম নিশ্চিত করতে এবং একটি প্রতিযোগিতামূলক উদ্ধৃতি প্রস্তুত করতে সহায়তা করবে।

আমরা বিশ্বব্যাপী ইলেকট্রনিক্স প্রস্তুতকারক এবং SMT পরিষেবা সংস্থাগুলির জন্য ট্রায়াল অর্ডার, উৎপাদন খুচরা যন্ত্রাংশের প্রয়োজনীয়তা, রক্ষণাবেক্ষণ প্রকল্প এবং নিয়মিত ক্রয় পরিকল্পনা সমর্থন করি।

সামঞ্জস্যতা পরীক্ষা, প্রাপ্যতা, লিড-টাইম তথ্য, প্যাকেজিং বিবরণ এবং উদ্ধৃতির জন্য আজই আমাদের সাথে যোগাযোগ করুন।

সামঞ্জস্যতা এবং ট্রেডমার্ক বিজ্ঞপ্তি

সরঞ্জাম প্রস্তুতকারকের নাম এবং মেশিন মডেল রেফারেন্সগুলি কেবল পণ্যের সনাক্তকরণ এবং উদ্দিষ্ট সামঞ্জস্যতা বর্ণনা করার জন্য ব্যবহৃত হয়। সমস্ত ট্রেডমার্ক তাদের নিজ নিজ মালিকদের অন্তর্গত। গ্রাহকের মেশিন কনফিগারেশন, ইনস্টল করা প্লেসমেন্ট হেড, বিদ্যমান নজল নমুনা এবং উৎপাদন প্রয়োজনীয়তা ব্যবহার করে সামঞ্জস্যতা নিশ্চিত করা উচিত।
