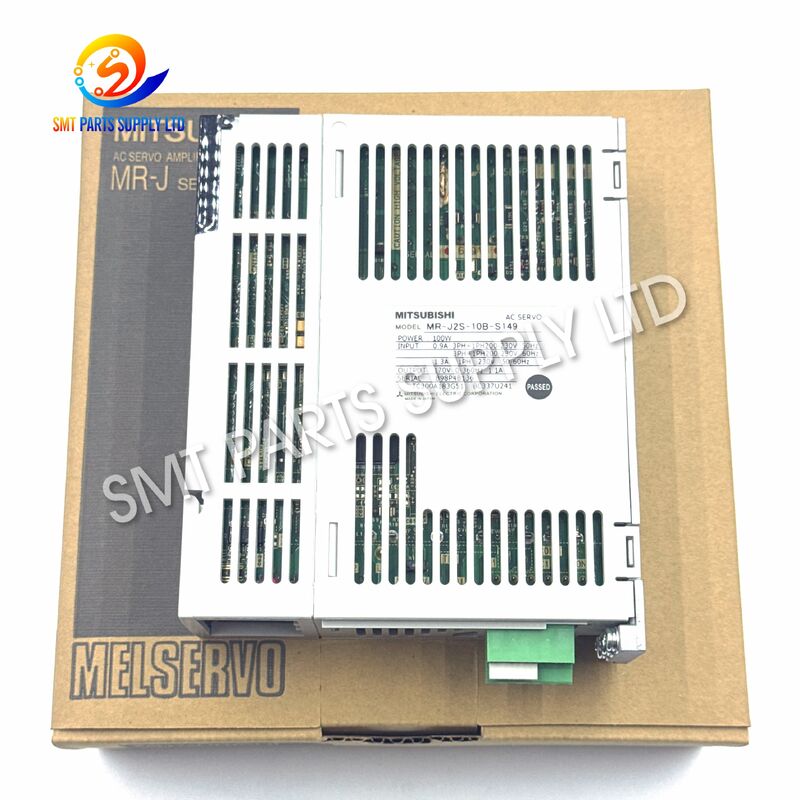

Hitachi GXH মাউন্টারের জন্য Mitsubishi MR-J2S-10B-S149 100W সার্ভো অ্যামপ্লিফায়ার

Hitachi GXH মাউন্টারের জন্য Mitsubishi MR-J2S-10B-S149 100W সার্ভো অ্যামপ্লিফায়ার

দMitsubishi MR-J2S-10B-S149 সার্ভো অ্যামপ্লিফায়ারএকটি বিশেষ এসি সার্ভো ড্রাইভ ব্যবহার করা হয়হিটাচি জিএক্সএইচ পিক-এন্ড-প্লেস ম্যাক

hines এবং ট্রে মাউন্টার অ্যাপ্লিকেশন. এটি মিতসুবিশির MELSERVO-J2-Super MR-J2S-B সিরিজের অন্তর্গত এবং সঠিক অবস্থান এবং পুনরাবৃত্তিযোগ্য প্রতিক্রিয়া সহ সার্ভো মোটর চলাচল নিয়ন্ত্রণ করার জন্য ডিজাইন করা হয়েছে।

স্ট্যান্ডার্ড MR-J2S-10B প্লাটফর্ম হল a100W-শ্রেণীর সার্ভো পরিবর্ধক, সম্পূর্ণ যখনMR-J2S-10B-S149সংখ্যা সরঞ্জামের জন্য প্রয়োজনীয় নির্দিষ্ট সংস্করণ সনাক্ত করে। MR-J2S-B সিরিজ মেশিনের সার্ভো সিস্টেম কন্ট্রোলারের মাধ্যমে যোগাযোগ করেSSCNET সিরিয়াল বাস যোগাযোগ, নিয়ামক এবং পরিবর্ধক মধ্যে অবস্থান এবং গতি-নিয়ন্ত্রণ তথ্য প্রেরণ.

Hitachi GXH সরঞ্জামের রক্ষণাবেক্ষণের জন্য, সম্পূর্ণ মডেল নম্বরের সাথে মিল রাখা বিশেষভাবে গুরুত্বপূর্ণ। শুধুমাত্র MR-J2S-10B বেস নম্বর দ্বারা নির্বাচন না করে প্রতিস্থাপনের সোর্স করার সময় S149 প্রত্যয়টি বজায় রাখা উচিত।

কারণ

সার্ভো এমপ্লিফায়ারগুলি এসএমটি উত্পাদনের সময় অবিচ্ছিন্নভাবে কাজ করে এবং উচ্চ-ফ্রিকোয়েন্সি মেশিনের গতিবিধি নিয়ন্ত্রণের জন্য দায়ী। দীর্ঘ অপারেটিং ঘন্টা, বৈদ্যুতিক বার্ধক্য, অস্বাভাবিক মোটর লোড, অস্থির শক্তি, তারের সমস্যা, বা অভ্যন্তরীণ ইলেকট্রনিক অবনতি অবশেষে সার্ভো-সম্পর্কিত ত্রুটির কারণ হতে পারে।

সাধারণ লক্ষণ যা পরিদর্শন বা প্রতিস্থাপন প্রয়োজন হতে পারে:

একটি সার্ভো অ্যালার্ম স্বয়ংক্রিয়ভাবে মানে না যে পরিবর্ধক নিজেই ব্যর্থ হয়েছে। ইউনিট প্রতিস্থাপন করার আগে মোটর অবস্থা, এনকোডার কেবল, SSCNET কেবল, যান্ত্রিক লোড, পাওয়ার সাপ্লাই এবং মেশিনের পরামিতিগুলিও পরীক্ষা করা উচিত।

সমাধান

যখন আসল Hitachi GXH servo amplifier ত্রুটিপূর্ণ নিশ্চিত করা হয়, একই ব্যবহার করেMR-J2S-10B-S149মডেলটি মেশিনের মূল গতি-নিয়ন্ত্রণ ব্যবস্থাকে পুনরায় ডিজাইন না করে একটি ব্যবহারিক প্রতিস্থাপন পদ্ধতি প্রদান করে।

পুরানো এসএমটি প্রোডাকশন লাইনের জন্য, ক্রিটিক্যাল সার্ভো অ্যামপ্লিফায়ার স্টক করা বিশেষভাবে উপযোগী হতে পারে কারণ একটি বন্ধ বা সোর্স-টু-সোর্স ড্রাইভের কারণে মেশিন ডাউনটাইম শারীরিক প্রতিস্থাপন পদ্ধতির তুলনায় উল্লেখযোগ্যভাবে দীর্ঘ হতে পারে।

স্পেসিফিকেশন

মিতসুবিশির MR-J2S-B ম্যানুয়াল সিরিজটিকে SSCNET-সামঞ্জস্যপূর্ণ হিসাবে চিহ্নিত করে৷ MR-J2S-10B-এর মাধ্যমে MR-J2S-70B-এর জন্য, Mitsubishi 3-ফেজ 200-230VAC বা সমর্থিত 1-ফেজ 230VAC কনফিগারেশন ইনস্টলেশনের উপর নির্ভর করে নির্দিষ্ট করে। বিদ্যমান পাওয়ার বিন্যাস পরিবর্তন না করে সর্বদা আসল মেশিনের তারের এবং অ্যামপ্লিফায়ার নেমপ্লেট অনুসরণ করুন।

মডেল আইডেন্টিফিকেশন

MR-J2S-10B-S149-এর জন্য Hitachi GXH অ্যাপ্লিকেশনটি বর্তমান SMT খুচরা যন্ত্রাংশের তালিকাতেও পাওয়া যায় যা বিশেষভাবে GXH ট্রে মাউন্টারের জন্য একটি সার্ভো এমপ্লিফায়ার হিসাবে বর্ণনা করে।

আবেদন

দMR-J2S-10B-S149প্রাথমিকভাবে সার্ভো-নিয়ন্ত্রিত মেকানিজম প্রতিস্থাপন এবং রক্ষণাবেক্ষণের জন্য উপযুক্তহিটাচি জিএক্সএইচ এসএমটি পিক-এন্ড-প্লেস মেশিন.

সাধারণ অ্যাপ্লিকেশন অন্তর্ভুক্ত:

সুনির্দিষ্ট সার্ভো নিয়ন্ত্রণ এসএমটি সরঞ্জামগুলিতে গুরুত্বপূর্ণ কারণ আন্দোলনের ত্রুটিগুলি উপাদান পরিচালনা, অবস্থান নির্ভুলতা, চক্রের স্থিতিশীলতা এবং সামগ্রিক সরঞ্জামের প্রাপ্যতাকে প্রভাবিত করতে পারে।

কিভাবে এটা কাজ করে

MR-J2S-10B-S149 মেশিন কন্ট্রোলার এবং সার্ভো মোটরের মধ্যে কাজ করে।

1. মোশন কমান্ড

হিটাচি মেশিন কন্ট্রোলার উত্পাদন প্রোগ্রাম অনুযায়ী প্রয়োজনীয় আন্দোলনের তথ্য তৈরি করে।

2. SSCNET কমিউনিকেশন

MR-J2S-B সিরিজ SSCNET সিরিয়াল বাসের মাধ্যমে নিয়ন্ত্রণ তথ্য পায়। মিতসুবিশি এই আর্কিটেকচারটিকে সার্ভো অ্যামপ্লিফায়ারকে সার্ভো সিস্টেম কন্ট্রোলার থেকে অবস্থানের ডেটা প্রাপ্ত করার অনুমতি হিসাবে বর্ণনা করে।

3. সার্ভো পরিবর্ধন

পরিবর্ধক নিয়ন্ত্রণ কমান্ডকে সার্ভো মোটর চালানোর জন্য প্রয়োজনীয় বৈদ্যুতিক আউটপুটে রূপান্তর করে।

4. মোটর আন্দোলন

শক্তি U, V, এবং W মোটর টার্মিনালের মাধ্যমে সরবরাহ করা হয়, নিয়ন্ত্রিত সার্ভো-অক্ষ আন্দোলন তৈরি করে।

5. প্রতিক্রিয়া নিয়ন্ত্রণ

মোটর প্রতিক্রিয়া সিস্টেমকে প্রকৃত গতিবিধি নিরীক্ষণ করতে এবং নিয়ন্ত্রিত অবস্থান বজায় রাখার অনুমতি দেয়।

6. সুরক্ষা পর্যবেক্ষণ

সার্ভো সিস্টেম অস্বাভাবিক অপারেটিং অবস্থার নিরীক্ষণ করে এবং সরঞ্জামগুলিকে রক্ষা করতে সহায়তা করার জন্য ত্রুটিগুলি সনাক্ত করা হলে অপারেশন বন্ধ করতে পারে।

এই ক্লোজড-লুপ প্রক্রিয়াটি SMT মেশিনকে স্বয়ংক্রিয় PCB সমাবেশে প্রয়োজনীয় প্রতিক্রিয়া এবং অবস্থানের স্থিতিশীলতার সাথে পুনরাবৃত্তিমূলক গতি সঞ্চালন করতে সক্ষম করে।

কিভাবে চয়ন করুন

সঠিক servo পরিবর্ধক নির্বাচন করার জন্য শুধুমাত্র Mitsubishi ব্র্যান্ড বা MR-J2S সিরিজের সাথে মিলের চেয়ে বেশি কিছু প্রয়োজন।

গুরুত্বপূর্ণ নির্বাচন নোট

করবেননাস্বয়ংক্রিয়ভাবে প্রতিস্থাপনMR-J2S-10B-S149একটি মান সঙ্গেMR-J2S-10Bশুধুমাত্র ভিত্তি সংখ্যা অনুরূপ কারণ.

দS149 প্রত্যয় একটি বিশেষ সংস্করণ চিহ্নিত করে, তাই যখনই সম্ভব সম্পূর্ণ সংখ্যাটি মিলে যাওয়া উচিত। মেশিন প্যারামিটার, OEM কনফিগারেশন, ফার্মওয়্যার, বা অ্যাপ্লিকেশন-নির্দিষ্ট প্রয়োজনীয়তা ভিন্ন হতে পারে।

সর্বোচ্চ নিশ্চিতকরণ নির্ভুলতার জন্য, প্রদান করুন:

MR-J2S-10B-S149 লেবেল ফটো + হিটাচি জিএক্সএইচ মেশিন মডেল + সার্ভো মোটর মডেল + অ্যালার্ম কোড।

FAQ

প্রশ্ন 1: MR-J2S-10B-S149 কোন মেশিনের জন্য ব্যবহার করা হয়?

MR-J2S-10B-S149 একটি মিতসুবিশি সার্ভো এমপ্লিফায়ার হিসাবে ব্যবহৃত হয়Hitachi GXH SMT পিক-এন্ড-প্লেস এবং ট্রে মাউন্টার সরঞ্জাম, servo-অক্ষ গতি এবং অবস্থান নিয়ন্ত্রণ সমর্থন.

প্রশ্ন 2: MR-J2S-10B-S149 এর পাওয়ার ক্লাস কি?

এর বেস এমপ্লিফায়ার, MR-J2S-10B, মিতসুবিশির অন্তর্গত100W সার্ভো এমপ্লিফায়ার ক্লাস. S149 প্রত্যয়টি নির্দিষ্ট সরঞ্জাম প্রয়োগের জন্য ব্যবহৃত বিশেষ সংস্করণটিকে চিহ্নিত করে।

Q3: MR-J2S-10B কি সরাসরি MR-J2S-10B-S149 প্রতিস্থাপন করতে পারে?

সরাসরি বিনিময় অনুমান করা উচিত নয়. যদিও উভয়ই MR-J2S-10B বেস মডেল শেয়ার করে, S149 প্রত্যয়টি একটি OEM-নির্দিষ্ট কনফিগারেশনের প্রতিনিধিত্ব করতে পারে। সম্পূর্ণ আসল মডেলের সাথে মেলে বাঞ্ছনীয়।

প্রশ্ন 4: এটি কি একটি SSCNET সার্ভো এম্প্লিফায়ার?

হ্যাঁ। দMR-J2S-B সিরিজ SSCNET সামঞ্জস্যপূর্ণএবং মিত্সুবিশির সিরিয়াল সার্ভো নেটওয়ার্কের মাধ্যমে একটি সার্ভো সিস্টেম কন্ট্রোলারের সাথে যোগাযোগ করে।

প্রশ্ন 5: উদ্ধৃতির জন্য আমার কোন তথ্য পাঠাতে হবে?

প্রদান করুনMR-J2S-10B-S149 মডেল, প্রয়োজনীয় পরিমাণ, পণ্যের অবস্থা, হিটাচি জিএক্সএইচ মেশিনের তথ্য, এবং বিশেষত মূল অ্যামপ্লিফায়ার লেবেলের একটি পরিষ্কার ছবি. এটি দ্রুত সামঞ্জস্য নিশ্চিতকরণ এবং উদ্ধৃতি অনুমতি দেয়।

আমাদের সাথে যোগাযোগ করুন

খুঁজছি aহিটাচি জিএক্সএইচ-এর জন্য মিতসুবিশি MR-J2S-10B-S149 সার্ভো অ্যামপ্লিফায়ার?

আমাদের পাঠান আপনারঅংশ সংখ্যা, পরিমাণ, মূল লেবেল ফটো, এবং মেশিন মডেল. আমরা সঠিক সংস্করণ নিশ্চিত করতে, প্রাপ্যতা পরীক্ষা করতে এবং আপনার SMT রক্ষণাবেক্ষণ বা খুচরা যন্ত্রাংশের প্রয়োজনীয়তার জন্য একটি প্রতিযোগিতামূলক উদ্ধৃতি প্রদান করতে সাহায্য করতে পারি।
