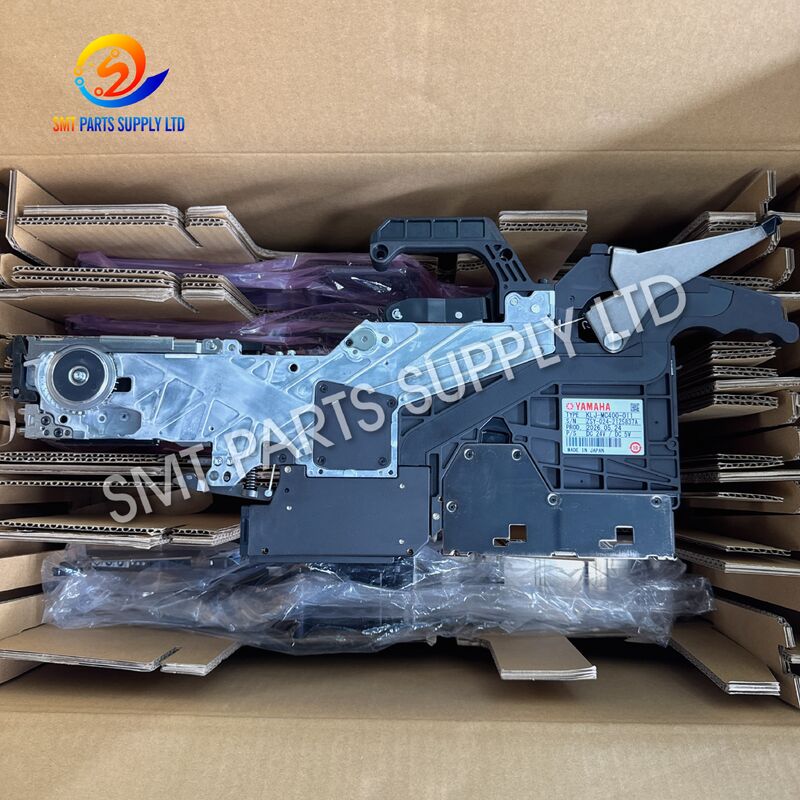

YAMAHA ZS KLJ-MC400-011 24mm ইলেকট্রনিক ফিডার YSM20R এর জন্য

YAMAHA ZS KLJ-MC400-011 YSM20R এর জন্য 24 মিমি ইলেকট্রনিক ফিডার

দ্যYAMAHA ZS KLJ-MC400-011 24 মিমি ইলেকট্রনিক ফিডারএটি 24 মিমি প্রস্ফুটিত ক্যারিয়ার টেপে প্যাকেজ করা উপাদানগুলিকে সামঞ্জস্যপূর্ণ এসএমটি স্থানান্তর সরঞ্জামগুলিতে সরবরাহ করার জন্য ডিজাইন করা হয়েছে।এটি নিয়ন্ত্রিত টেপ অগ্রগতি প্রদান করে যাতে প্রতিটি উপাদান পকেট সঠিকভাবে স্থাপন মাথা জন্য পিকআপ বিন্দুতে অবস্থিত.

KLJ-MC400 পরিবারটি YAMAHA প্রযুক্তিগত ডকুমেন্টেশনে চিহ্নিত করা হয়েছেজেডএস ফিডার এসি। ২৪ এমএম।নথিভুক্ত ফিডার মাত্রা প্রায়507mm × 228mm × 31.5mm, যার ওজন প্রায়1.৪৭ কেজিএটি সর্বোচ্চ 0.6 মিমি বেধের 24 মিমি এমবসড ক্যারিয়ার টেপ এবং 2 মিমি থেকে 32 মিমি পর্যন্ত ফিড-পিচ সেটিং সমর্থন করে।

মিশ্র উপাদানযুক্ত এসএমটি লাইন পরিচালনাকারী ইলেকট্রনিক্স নির্মাতাদের জন্য একটি সঠিকভাবে নির্বাচিত ফিডার ধারাবাহিক টেপ অবস্থান, স্থিতিশীল উপাদান পিকআপ এবং দক্ষ উত্পাদন পরিবর্তন বজায় রাখতে সহায়তা করে.

কারণ

ফিডার সম্পর্কিত উত্পাদন সমস্যাগুলি প্রায়শই যান্ত্রিক পরিধান, ভুল টেপ স্পেসিফিকেশন, দূষণ, ক্ষতিগ্রস্থ টেপ গাইড বা অনুপযুক্ত ফিডার নির্বাচন দ্বারা সৃষ্ট হয়।

একটি ফিডার যা ক্যারিয়ার টেপকে ধারাবাহিকভাবে অগ্রসর করে না তা উপাদান পকেটের প্রত্যাশিত পিকআপ অবস্থানের বাইরে পৌঁছাতে পারে। এটি পিকআপ ত্রুটি, উপাদান হ্রাস,মেশিন বন্ধ বা অপারেটর পুনরাবৃত্তি হস্তক্ষেপ.

ভুল ফিডার প্রস্থ আরেকটি সাধারণ সমস্যা।24 মিমি ক্যারিয়ার টেপ জন্য ডিজাইন করা একটি ফিডার একটি অসঙ্গতিপূর্ণ ফিডার সঙ্গে প্রতিস্থাপিত পরিবর্তে সঠিক টেপ প্রস্থ এবং রোল কনফিগারেশন সঙ্গে মিলে যাওয়া উচিত.

টেপ ট্রান্সপোর্ট মেকানিজমের পরিধান দীর্ঘমেয়াদী উৎপাদন ব্যবহারের পরে পুনরাবৃত্তিযোগ্যতা প্রভাবিত করতে পারে।টেপ পথ এবং চলন্ত বিভাগের অতএব ধ্রুবক অপারেশন বজায় রাখার জন্য গুরুত্বপূর্ণ.

সমাধান

দ্যKLJ-MC400-011 ZS 24 মিমি ফিডারএটি 24 মিমি এমবসড ক্যারিয়ার টেপ দিয়ে সরবরাহ করা উপাদানগুলির জন্য একটি বিশেষ ফিডিং সমাধান সরবরাহ করে।

এর ইলেকট্রনিক ফিডিং প্রক্রিয়াটি উপাদান প্যাকেজের জন্য কনফিগার করা পিচ অনুযায়ী টেপটি এগিয়ে নিয়ে যায়। ফিডারটি মেশিনের পিকআপ পজিশনে ধারাবাহিক উপাদান পকেটগুলি উপস্থাপন করে,স্বয়ংক্রিয় উৎপাদন চলাকালীন উপাদান অপসারণের জন্য স্থানান্তর মাথাকে অনুমতি দেয়.

ফিডারটি টেপ পিচগুলির বিস্তৃত পরিসীমা সমর্থন করে, এটি একই 24 মিমি ক্যারিয়ার টেপ প্রস্থ বজায় রেখে বিভিন্ন উপাদান প্যাকেজ দৈর্ঘ্যের জন্য উপযুক্ত করে তোলে।

সঠিক ফিডার সিরিজ ব্যবহার করে ব্যবহারকারীরা আরও স্থিতিশীল উপাদান হ্যান্ডলিং অর্জন করতে, অপ্রয়োজনীয় টেপ-পজিশন সমন্বয় হ্রাস করতে এবং লাইন সেটআপের সময় ফিডার প্রস্তুতির দক্ষতা উন্নত করতে সহায়তা করতে পারে।

বিশেষ উল্লেখ

উপরের মাত্রা, টেপ এবং ফিড-পিচ স্পেসিফিকেশনগুলি YSM20R রেফারেন্স ডকুমেন্টেশনে KLJ-MC400-00X 24mm ZS ফিডার পরিবারের জন্য তালিকাভুক্ত করা হয়েছে।

জেডএস ফিডার সিরিজের তুলনা

ইয়ামাহার রেফারেন্স তথ্য KLJ-MC400 কে 24 মিমি ZS ফিডার পরিবার হিসাবে চিহ্নিত করে এবং 32 মিমি, 44 মিমি, 56 মিমি এবং 72 মিমি ক্যারিয়ার টেপগুলির জন্য ক্রমবর্ধমানভাবে বৃহত্তর KLJ ফিডার পরিবারগুলি তালিকাভুক্ত করে।

প্রয়োগ

YAMAHA ZS KLJ-MC400-011 ফিডার স্বয়ংক্রিয় SMT উত্পাদনের জন্য যেখানে ইলেকট্রনিক উপাদান সরবরাহ করা হয়২৪ মিমি প্রস্ফুটিত ক্যারিয়ার টেপ.

এটি এমন উপাদানগুলির জন্য ব্যবহার করা যেতে পারে যার প্যাকেজ মাত্রাগুলিতে স্ট্যান্ডার্ড 8 মিমি, 12 মিমি বা 16 মিমি টেপের চেয়ে বৃহত্তর ক্যারিয়ার ফর্ম্যাট প্রয়োজন। সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে বৃহত্তর ইন্টিগ্রেটেড সার্কিট, সংযোগকারী,মডিউল এবং অন্যান্য উপাদান সামঞ্জস্যপূর্ণ 24 মিমি প্রলিপ্ত টেপ মধ্যে প্যাকেজ করা.

The feeder is particularly useful in production environments requiring frequent model changes because the available pitch settings accommodate different pocket spacings without changing to another feeder width.

এটি ইলেকট্রনিক্স উত্পাদন ক্ষেত্রে যেমন শিল্প ইলেকট্রনিক্স, অটোমোবাইল ইলেকট্রনিক্স, যোগাযোগ সরঞ্জাম, ভোক্তা ইলেকট্রনিক্স,পাওয়ার কন্ট্রোল প্রোডাক্ট এবং অন্যান্য পিসিবি সমাবেশ অপারেশন.

কিভাবে কাজ করে

ফিডারটি উপাদান রিলটি ধরে রাখে এবং 24 মিমি ক্যারিয়ার টেপটিকে টেপ পরিবহন পথের মাধ্যমে গাইড করে।

উত্পাদনের সময়, ইলেকট্রনিক ড্রাইভ প্রক্রিয়াটি টেপকে প্রোগ্রাম করা পিচ দ্বারা এগিয়ে নিয়ে যায়। প্রতিটি আন্দোলনের ফলে পরবর্তী উপাদান পকেটটি পিকআপের অবস্থানে আসে।

স্থাপন মেশিন তারপর উপযুক্ত নল ব্যবহার করে বহনকারী পকেট থেকে উন্মুক্ত উপাদান অপসারণ।ফিডার প্রোগ্রাম উপাদান পিচ অনুযায়ী টেপ আবার এগিয়ে.

KLJ-MC400-00X 24mm ফিডার পরিবারের জন্য, YAMAHA ডকুমেন্টেশন তালিকাভুক্ত ফিড-পিচ নির্বাচন2 মিমি, 4 মিমি, 8 মিমি, 12 মিমি, 16 মিমি, 20 মিমি, 24 মিমি, 28 মিমি এবং 32 মিমি.

এই পরিসীমাটি একটি ফিডার প্রস্থকে বিভিন্ন 24 মিমি ক্যারিয়ার-টেপ উপাদান ফর্ম্যাটগুলি পরিচালনা করতে দেয়।

কীভাবে বেছে নেবেন

প্রথমে বিদ্যমান ফিডার লেবেলে ফিডার পার্ট নম্বরটি নিশ্চিত করুন।KLJ-MC400-011.

পরবর্তী নিশ্চিত করুন যে ক্যারিয়ার টেপ24 মিমিফিডারের প্রস্থ সর্বদা উপাদানটির জন্য ব্যবহৃত টেপ ফরম্যাটের সাথে মিলে যাবে।

টেপ উপাদান এবং পকেট নকশা পরীক্ষা করুন। নথিভুক্ত KLJ-MC400-00X স্পেসিফিকেশনটি 0.6 মিমি সর্বোচ্চ বেধের এমবসড ক্যারিয়ার টেপের জন্য।

উপাদান ফিড পিচটিও নিশ্চিত করা উচিত। এই ফিডার পরিবারটি 2 মিমি থেকে 32 মিমি পর্যন্ত একাধিক পিচ সেটিং সমর্থন করে, তবে প্রকৃত প্রয়োজনীয় সেটিংটি উপাদান প্যাকেজিংয়ের উপর নির্ভর করে।

অবশেষে, অর্ডার করার আগে মেশিন মডেল এবং ফিডার ইন্টারফেস নিশ্চিত করুন।মেশিন মডেল এবং উপাদান রিল তথ্য উল্লেখযোগ্যভাবে একটি ভুল ফিডার সংশোধন নির্বাচন ঝুঁকি কমাতে পারেন.

কেন KLJ-MC400-011 বেছে নিন

এই ফিডারের প্রধান সুবিধা হ'ল একাধিক ফিড-পিচ বিকল্পের সাথে একত্রিত এর ডেডিকেটেড 24 মিমি টেপ ফর্ম্যাট।

অপারেটররা একটি সংকীর্ণ ফিডারকে অনুপযুক্ত টেপের সাথে মানিয়ে নেওয়ার পরিবর্তে, স্থিতিশীল টেপ গাইডেন্সের জন্য সঠিক ফিডার প্রস্থ ব্যবহার করতে পারে।এটি বিশেষত গুরুত্বপূর্ণ যখন উপাদানগুলি বৃহত্তর প্রস্ফুটিত পকেটে প্যাকেজ করা হয় যেখানে টেপ সারিবদ্ধতা সরাসরি পিকআপ অবস্থানকে প্রভাবিত করে.

KLJ-MC400-011 এছাড়াও একটি নির্দিষ্ট YAMAHA পার্ট নম্বর দ্বারা চিহ্নিত করা যায়, যা রিপেয়ার ফিডার প্রতিস্থাপন এবং ইনভেন্টরি ব্যবস্থাপনা সহজতর করে।

বিভিন্ন ফিডার প্রস্থ বজায় রাখার কারখানাগুলির জন্য, KLJ-MC400 24 মিমি ইউনিটগুলিকে অন্যান্য ZS ফিডার পরিবারগুলি থেকে স্পষ্টভাবে পৃথক করা উত্পাদন পরিবর্তনের সময় সেটআপ ত্রুটিগুলি হ্রাস করতে সহায়তা করতে পারে।

রক্ষণাবেক্ষণের পরামর্শ

ক্যারিয়ার টেপের পথ পরিষ্কার রাখুন এবং অবাধ উপাদান ধ্বংসাবশেষ, আঠালো অবশিষ্টাংশ এবং ধুলো থেকে মুক্ত রাখুন।

অস্বাভাবিক ফিডিং, অনিয়মিত ইনডেক্সিং বা পুনরাবৃত্তি পিকআপ ত্রুটি প্রদর্শিত হলে টেপ গাইড এবং পরিবহন প্রক্রিয়াটি পরীক্ষা করুন।

যদি অতিরিক্ত প্রতিরোধের সনাক্ত করা হয় তবে ফিডারের মাধ্যমে ক্যারিয়ার টেপকে জোর করবেন না। প্রথমে রিল ইনস্টলেশন, টেপ ওরিয়েন্টেশন এবং টেপ মাত্রা নিশ্চিত করুন।

সংরক্ষণের সময়, প্রভাব, অত্যধিক আর্দ্রতা এবং দূষণ থেকে ফিডারকে রক্ষা করুন।ফিডার হ্যান্ডলিং সাবধানতার সাথে সম্পন্ন করা উচিত কারণ টেপ গাইডিং এবং অবস্থান বিভাগের ধ্রুবক যান্ত্রিক সারিবদ্ধতা প্রয়োজন.

প্রতিস্থাপন ক্রয়ের জন্য, পুরাতন ফিডার লেবেল বা পরিষ্কার ছবি উপলব্ধ রাখুন যাতে অংশ নম্বর এবং কনফিগারেশন শিপিংয়ের আগে তুলনা করা যায়।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: KLJ-MC400-011 কোন টেপ প্রস্থ সমর্থন করে?
KLJ-MC400 ফিডার পরিবারটি 24 মিমি ক্যারিয়ার টেপের জন্য ডিজাইন করা হয়েছে। ইয়ামাহা ডকুমেন্টেশন KLJ-MC400-00X সিরিজের জন্য সর্বাধিক 0.6 মিমি বেধের 24 মিমি এমবসড টেপ নির্দিষ্ট করে।

প্রশ্ন ২ঃ KLJ-MC400-011 কি ইলেকট্রনিক ফিডার?
হ্যাঁ, KLJ-MC400-011 ইন্ডাস্ট্রি লিস্টিংগুলিতে একটি YAMAHA ZS সিরিজ 24mm ফিডার হিসাবে চিহ্নিত করা হয় এবং সাধারণত স্বয়ংক্রিয় উপাদান খাওয়ানোর অ্যাপ্লিকেশনগুলির জন্য একটি বৈদ্যুতিন SMT ফিডার হিসাবে সরবরাহ করা হয়।

প্রশ্ন 3: কোন ফিড পিচগুলি সমর্থিত?
KLJ-MC400-00X 24mm ZS ফিডার স্পেসিফিকেশন 2mm, 4mm, 8mm, 12mm, 16mm, 20mm, 24mm, 28mm এবং 32mm ফিড-পিচ সেটিংস তালিকাভুক্ত করে।

প্রশ্ন ৪ঃ এই ফিডারটি কি ইয়ামাহা YSM20R-এ ব্যবহার করা যাবে?
ইয়ামাহা YSM20R রেফারেন্স ডকুমেন্টেশনে KLJ-MC400-00X 24mm ZS ফিডার ফ্যামিলি রয়েছে।অর্ডার করার আগে ফিডার লেবেল এবং মেশিন ইন্টারফেস নিশ্চিত করুন.

প্রশ্ন ৫ঃ উদ্ধৃতির অনুরোধ করার আগে কোন তথ্য দেওয়া উচিত?
অনুগ্রহ করে প্রয়োজনীয় অংশের নম্বর, ফিডার প্রস্থ, মেশিনের মডেল, অনুরোধকৃত পরিমাণ এবং যদি পাওয়া যায় তবে বিদ্যমান ফিডার লেবেলের একটি পরিষ্কার ছবি দিন।এটি দ্রুত সামঞ্জস্যতা পরীক্ষা এবং উদ্ধৃতি প্রস্তুতির অনুমতি দেয়.
