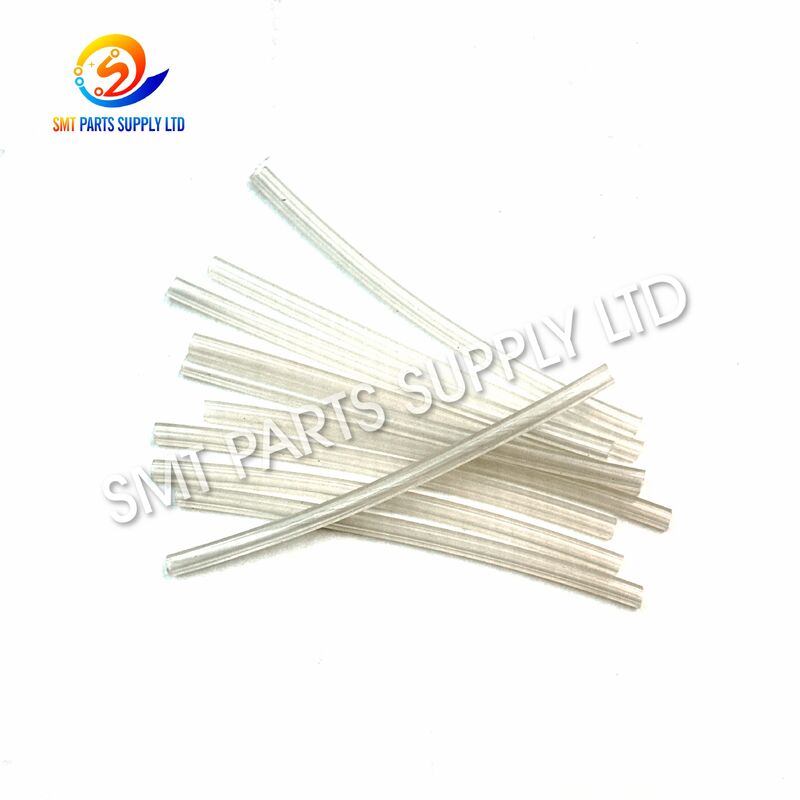

CM402 CM602 NPM 16-হেডের জন্য Panasonic N610161010AA হেড ভ্যাকুয়াম টিউব

দপ্যানাসনিক N610161010AA হেড ভ্যাকুয়াম টিউবসামঞ্জস্যপূর্ণ ব্যবহৃত একটি প্রতিস্থাপন বায়ুসংক্রান্ত উপাদানপ্যানাসনিক CM402, CM602, এবং NPM 16-হেড SMT প্লেসমেন্ট সিস্টেম. প্লেসমেন্ট-হেড ভ্যাকুয়াম সার্কিটের মধ্যে ইনস্টল করা, টিউবটি মেশিনের বায়ুসংক্রান্ত সিস্টেম দ্বারা উত্পন্ন নেতিবাচক চাপের জন্য একটি বায়ুপ্রবাহ পথ সরবরাহ করে।

উপাদান স্থাপনের সময়, স্থিতিশীল ভ্যাকুয়াম কর্মক্ষমতা নির্ভরযোগ্য পিকআপ, স্থানান্তর এবং ইলেকট্রনিক উপাদানগুলির অবস্থানের জন্য অপরিহার্য। যদি একটি ভ্যাকুয়াম টিউব শক্ত হয়ে যায়, ফাটল, ক্ষতিগ্রস্থ, সীমাবদ্ধ বা তার সংযোগ বিন্দুতে আলগা হয়ে যায়, তাহলে সাকশন কর্মক্ষমতা অস্থির হয়ে উঠতে পারে এবং পিকআপ ত্রুটিতে অবদান রাখতে পারে।

জীর্ণ টিউবটি সঠিক দিয়ে প্রতিস্থাপন করাN610161010AAস্পেসিফিকেশন মাথা ভ্যাকুয়াম পথের অবস্থা পুনরুদ্ধার করতে সাহায্য করে। এই অংশটি SMT কারখানা, EMS নির্মাতারা, মেশিন রক্ষণাবেক্ষণ বিভাগ, প্লেসমেন্ট-হেড মেরামত কেন্দ্র, এবং Panasonic প্লেসমেন্ট সরঞ্জাম সমর্থনকারী খুচরা যন্ত্রাংশ সরবরাহকারীদের জন্য উপযুক্ত।

মৌলিক পণ্য তথ্য

কারণ - কেন হেড ভ্যাকুয়াম টিউব প্রতিস্থাপন প্রয়োজন

16-হেড প্লেসমেন্ট সিস্টেম ক্রমাগত উচ্চ-গতির পিকআপ এবং প্লেসমেন্ট চক্র সঞ্চালন করে। তাই মাথার ভিতরে ভ্যাকুয়াম টিউবিং বারবার গতি, চাপের পরিবর্তন, কম্পন এবং দীর্ঘ অপারেটিং ঘন্টার সংস্পর্শে আসে।

সময়ের সাথে সাথে, এই অপারেটিং অবস্থাগুলি টিউবের কর্মক্ষমতা প্রভাবিত করতে পারে।

সাধারণ কারণগুলির মধ্যে রয়েছে:

একটি ভ্যাকুয়াম টিউব দেখতে একটি ছোট উপাদানের মতো হতে পারে, তবে এমনকি একটি ছোট ফুটো অগ্রভাগে কার্যকর স্তন্যপানকে প্রভাবিত করতে পারে।

এই কারণে, ভ্যাকুয়াম টিউবিং রুটিন প্লেসমেন্ট-হেড পরিদর্শনে অন্তর্ভুক্ত করা উচিত।

সাধারণ লক্ষণ পরিদর্শন প্রয়োজন

দN610161010AA হেড ভ্যাকুয়াম টিউবএবং সম্পর্কিত ভ্যাকুয়াম উপাদানগুলি পরীক্ষা করা উচিত যখন উত্পাদন দেখায়:

• অস্থির উপাদান পিক আপ
• ঘন ঘন পিক আপ ত্রুটি
• মাথা নড়াচড়ার সময় উপাদানগুলি ড্রপ
• হ্রাস করা ভ্যাকুয়াম স্তর
• বিরতিহীন স্তন্যপান
• দৃশ্যমান টিউব ক্র্যাকিং
• টিউব শক্ত করা
• চ্যাপ্টা বা পিঞ্চড টিউবিং
• আলগা বায়ুসংক্রান্ত সংযোগ
• বারবার মাথা-সম্পর্কিত ভ্যাকুয়াম অ্যালার্ম

এই লক্ষণগুলি অগ্রভাগ, ফিল্টার, ভালভ, ফিটিং, সেন্সর, ভ্যাকুয়াম জেনারেটর বা অন্যান্য বায়ুসংক্রান্ত উপাদানগুলির কারণেও হতে পারে।

অতএব, রক্ষণাবেক্ষণ প্রযুক্তিবিদদের ব্যর্থ অংশ নিশ্চিত করার আগে সম্পূর্ণ ভ্যাকুয়াম সার্কিট পরিদর্শন করা উচিত।

সমাধান - জীর্ণ N610161010AA ভ্যাকুয়াম টিউব প্রতিস্থাপন করুন

যখন পরিদর্শন নিশ্চিত করে যে আসল ভ্যাকুয়াম টিউবটি ক্ষতিগ্রস্থ, বয়স্ক, সীমাবদ্ধ বা ফুটো হয়ে গেছে, এটিকে সঠিক দিয়ে প্রতিস্থাপন করাপ্যানাসনিক N610161010AA হেড ভ্যাকুয়াম টিউব16-হেড সিস্টেমের ভিতরে বায়ুসংক্রান্ত পথ পুনরুদ্ধার করতে সাহায্য করে।

একটি সঠিকভাবে লাগানো টিউব ভ্যাকুয়াম উৎস এবং অগ্রভাগের অংশগুলির মধ্যে স্থিতিশীল নেতিবাচক-চাপ সংক্রমণ সমর্থন করে।

রক্ষণাবেক্ষণ সুবিধা

একাধিক প্যানাসনিক মেশিন চালিত কারখানাগুলির জন্য, গুরুত্বপূর্ণ হেড নিউমেটিক খুচরা যন্ত্রাংশ বজায় রাখা মেরামতের দক্ষতা উন্নত করতে পারে।

স্পেসিফিকেশন

প্রস্তাবিত সনাক্তকরণ

সঠিক ক্রয়ের জন্য, সম্পূর্ণ সমন্বয় নিশ্চিত করুন:

Panasonic + N610161010AA + CM402/CM602/NPM + 16-হেড

মেশিন কনফিগারেশন মডেল এবং মাথা সংস্করণ অনুযায়ী পরিবর্তিত হতে পারে. অর্ডার করার আগে সর্বদা মূল অংশ নম্বর এবং ইনস্টল হেড কনফিগারেশন যাচাই করুন।

আবেদন

দN610161010AA হেড ভ্যাকুয়াম টিউবপ্যানাসনিক এসএমটি সরঞ্জামের জন্য সামঞ্জস্যপূর্ণ প্লেসমেন্ট-হেড নিউম্যাটিক সার্কিটে ব্যবহৃত হয়।

সাধারণ রক্ষণাবেক্ষণ অ্যাপ্লিকেশন অন্তর্ভুক্ত:

• CM402 হেড রক্ষণাবেক্ষণ
• CM602 16-মাথা রক্ষণাবেক্ষণ
• NPM মাথা মেরামত
• ভ্যাকুয়াম সার্কিট সার্ভিসিং
• ক্ষতিগ্রস্ত টিউব প্রতিস্থাপন
• প্রতিরোধমূলক মাথা রক্ষণাবেক্ষণ
• প্লেসমেন্ট-হেড পুনর্নবীকরণ
• উত্পাদন লাইন অতিরিক্ত জায়

সাধারণ উৎপাদন পরিবেশ

এই অংশটি SMT লাইন উত্পাদন সমর্থন করতে পারে:

• ভোক্তা ইলেকট্রনিক্স
• স্বয়ংচালিত ইলেকট্রনিক্স
• যোগাযোগ সরঞ্জাম
• শিল্প নিয়ন্ত্রণ বোর্ড
• পাওয়ার ইলেকট্রনিক্স
• LED সমাবেশ
• কম্পিউটার হার্ডওয়্যার
• স্মার্ট হোম পণ্য
• মেডিকেল ইলেকট্রনিক সমাবেশ
• সাধারণ পিসিবি পণ্য

শেষ পণ্য নির্বিশেষে, ভ্যাকুয়াম টিউবের কাজ একই থাকে: প্লেসমেন্ট-হেড নিউমেটিক সিস্টেমের মধ্যে নেতিবাচক চাপ স্থানান্তর।

এসএমটি প্লেসমেন্টে ভ্যাকুয়ামের ভূমিকা

একটি পিক-এন্ড-প্লেস মেশিন অগ্রভাগের ডগায় উপাদানগুলি ধরে রাখতে ভ্যাকুয়াম সাকশনের উপর নির্ভর করে।

সাধারণ ভ্যাকুয়াম সিস্টেমে বেশ কয়েকটি সম্পর্কিত অংশ রয়েছে:

দN610161010AAএই বায়ুসংক্রান্ত রুট অংশ.

এটি নিজেই স্তন্যপান উত্পাদন করে না। পরিবর্তে, এটি উত্পন্ন ভ্যাকুয়ামকে হেড অ্যাসেম্বলির মাধ্যমে প্রাসঙ্গিক পিকআপ উপাদানগুলিতে ভ্রমণ করার অনুমতি দেয়।

কিভাবে এটা কাজ করে

N610161010AA এর অপারেশন সম্পূর্ণ SMT পিকআপ চক্রের অংশ হিসাবে বোঝা যায়।

1. পিকআপ কমান্ড

মেশিনটি নির্বাচিত অগ্রভাগটিকে ফিডার দ্বারা সরবরাহকৃত উপাদানের উপরে স্থানান্তরিত করে।

2. ভ্যাকুয়াম জেনারেশন

বায়ুসংক্রান্ত সিস্টেম মেশিন নিয়ন্ত্রণ ক্রম অনুযায়ী নেতিবাচক চাপ উৎপন্ন করে।

3. ভ্যাকুয়াম ট্রান্সমিশন

ভ্যাকুয়াম হেড নিউমেটিক সার্কিটের মধ্য দিয়ে ভ্রমণ করে।

দN610161010AA হেড ভ্যাকুয়াম টিউবএই বায়ুপ্রবাহ পথের অংশ প্রদান করে।

4. কম্পোনেন্ট পিকআপ

নেতিবাচক চাপ অগ্রভাগে পৌঁছায়, অগ্রভাগে স্তন্যপান সৃষ্টি করে।

ফিডার থেকে ইলেকট্রনিক উপাদান উত্তোলন করা হয়।

5. উপাদান স্থানান্তর

প্লেসমেন্ট হেড চলে যায় যখন ভ্যাকুয়াম কম্পোনেন্টটিকে নিরাপদে ধরে রাখে।

6. PCB বসানো

কম্পোনেন্টটি প্রোগ্রাম করা মাউন্টিং পজিশনে পৌঁছায় এবং পিসিবিতে স্থাপন করা হয়।

7. ভ্যাকুয়াম রিলিজ

ভ্যাকুয়ামটি সুইচ করা বা ছেড়ে দেওয়া হয় তাই উপাদানটি অগ্রভাগ থেকে আলাদা হয়।

এসএমটি উৎপাদনের সময় এই চক্রটি ক্রমাগত পুনরাবৃত্তি করে।

স্থিতিশীল টিউবিং অবস্থা তাই ধারাবাহিক বায়ুসংক্রান্ত প্রতিক্রিয়া বজায় রাখার জন্য গুরুত্বপূর্ণ।

ভ্যাকুয়াম টিউবের অবস্থা কেন গুরুত্বপূর্ণ

ভ্যাকুয়াম টিউবিং মেশিনের সুস্পষ্ট ব্যর্থতা ছাড়াই ধীরে ধীরে অবনতি হতে পারে।

একটি টিউব বিকাশ হতে পারে:

• ছোট ফাটল
• অভ্যন্তরীণ বিধিনিষেধ
• আলগা সংযোগ
• সারফেস শক্ত করা
• চ্যাপ্টা বিভাগ
• ভুল বাঁক
• ফিটিং এলাকায় কাছাকাছি পরিধান

এই সমস্যাগুলি স্তন্যপানকে প্রভাবিত করতে পারে এমনকি যদি মেশিনটি চালু থাকে।

প্রারম্ভিক পরিদর্শন এবং প্রতিস্থাপন একটি ছোট বায়ুসংক্রান্ত সমস্যাকে বারবার উত্পাদন বাধার মধ্যে বিকাশ থেকে প্রতিরোধ করতে সহায়তা করতে পারে।

কিভাবে চয়ন করুন

সঠিক ভ্যাকুয়াম টিউব নির্বাচন করার জন্য বেশ কয়েকটি গুরুত্বপূর্ণ পরামিতির নিশ্চিতকরণ প্রয়োজন।

1. অংশ নম্বর নিশ্চিত করুন

প্রয়োজনীয় অংশ নম্বর:

N610161010AA

ক্রয় করার সময় সঠিক অংশ নম্বরটি প্রথম রেফারেন্স হওয়া উচিত।

2. হেড কনফিগারেশন নিশ্চিত করুন

এই পণ্যের উদ্দেশ্যে করা হয়েছে:

16-হেড অ্যাপ্লিকেশন

শুধুমাত্র চেহারা অনুযায়ী একটি টিউব নির্বাচন করবেন না কারণ বিভিন্ন প্লেসমেন্ট হেড বিভিন্ন ভ্যাকুয়াম লাইন ব্যবহার করতে পারে।

3. মেশিন মডেল নিশ্চিত করুন

প্রযোজ্য মডেল অন্তর্ভুক্ত:

CM402 / CM602 / NPM

অর্ডার দেওয়ার আগে আপনার প্রকৃত সরঞ্জাম কনফিগারেশন নিশ্চিত করুন।

4. বিদ্যমান উপাদানের তুলনা করুন

চেক করুন:

• মূল অংশ নম্বর
• সামগ্রিক টিউব রাউটিং
• টিউব সংযোগ পয়েন্ট
• মেশিন মডেল
• মাথার ধরন
• শারীরিক কনফিগারেশন

আসল ইনস্টল করা টিউবের একটি ফটো প্রদান পণ্য যাচাইকরণে সহায়তা করতে পারে।

5. সম্পূর্ণ তদন্ত তথ্য পাঠান

দ্রুত পরীক্ষা করার জন্য, প্রদান করুন:

এই তথ্য ভুল অর্ডার কমাতে সাহায্য করে এবং উদ্ধৃতি দক্ষতা উন্নত করে।

রক্ষণাবেক্ষণ সুপারিশ

নিয়মিত পরিদর্শন

এর জন্য ভ্যাকুয়াম টিউব পরীক্ষা করুন:

• ক্র্যাকিং
• শক্ত করা
• চ্যাপ্টা
• অস্বাভাবিক নমন
• পৃষ্ঠ পরিধান
• আলগা সংযোগ
• দূষণ

সংযোগ এলাকা পরিদর্শন

টিউব শেষ এবং বায়ুসংক্রান্ত জিনিসপত্র বিশেষ মনোযোগ প্রাপ্য কারণ এই অঞ্চলগুলি বারবার রক্ষণাবেক্ষণের সময় পরিধান অনুভব করতে পারে।

অতিরিক্ত নমন এড়িয়ে চলুন

ভুল রাউটিং বায়ুপ্রবাহকে সীমাবদ্ধ করতে পারে বা টিউবে চাপ তৈরি করতে পারে।

ভ্যাকুয়াম সিস্টেম পরিষ্কার রাখুন

ধুলো, তেল, এবং ধ্বংসাবশেষ বায়ুসংক্রান্ত সার্কিটে প্রবেশ করা থেকে প্রতিরোধ করা উচিত।

ক্ষতিগ্রস্থ টিউবগুলি অবিলম্বে প্রতিস্থাপন করুন

অস্থায়ী মেরামত নির্ভরযোগ্য ভ্যাকুয়াম কর্মক্ষমতা প্রদান নাও হতে পারে. শারীরিক অবনতি নিশ্চিত হলে, প্রতিস্থাপনের সুপারিশ করা হয়।

সমস্যা সমাধানের রেফারেন্স

সঠিক নির্ণয়ের জন্য সর্বদা অনুমান দ্বারা অংশগুলি প্রতিস্থাপনের পরিবর্তে সম্পূর্ণ মাথা ভ্যাকুয়াম সিস্টেম অন্তর্ভুক্ত করা উচিত।

অন্যান্য প্যানাসনিক হেড ভ্যাকুয়াম টিউবের সাথে তুলনা

এই পণ্যগুলি অনুরূপ বায়ুসংক্রান্ত ফাংশন পরিবেশন করে কিন্তু বিভিন্ন হেড কনফিগারেশনের জন্য উদ্দেশ্যে করা হয়।

সর্বদা সঠিক অংশ নম্বর এবং মাথার স্পেসিফিকেশন অনুযায়ী অর্ডার করুন।

স্পেয়ার-পার্ট ইনভেন্টরি পরিকল্পনা

SMT কারখানার জন্য, মাথার বায়ুসংক্রান্ত অংশগুলি দরকারী রক্ষণাবেক্ষণ জায় আইটেম।

সঠিক মাথা ভ্যাকুয়াম টিউব উপলব্ধ রাখা একটি বায়ুসংক্রান্ত সমস্যা চিহ্নিত করা হলে মেরামতের সময় সংক্ষিপ্ত করতে পারে।

চালানের আগে পণ্য পরিদর্শন

সাধারণ পরিদর্শন পয়েন্ট অন্তর্ভুক্ত:

• পার্ট নম্বর নিশ্চিতকরণ
• পণ্য চেহারা
• টিউবের অবস্থা
• সংযোগ-ক্ষেত্রের অবস্থা
• পরিমাণ যাচাই
• প্যাকেজিং পরিদর্শন

একাধিক প্যানাসনিক এসএমটি যন্ত্রাংশ সম্বলিত অর্ডারগুলির জন্য, পৃথক অংশ-সংখ্যার লেবেলিং গুদাম প্রাপ্তি এবং রক্ষণাবেক্ষণের ব্যবহারকে সহজ করতে সাহায্য করতে পারে।

FAQ

প্রশ্ন 1: Panasonic N610161010AA কিসের জন্য ব্যবহার করা হয়?

N610161010AA হল একটিসামঞ্জস্যপূর্ণ প্যানাসনিক CM402, CM602, এবং NPM 16-হেড প্লেসমেন্ট অ্যাপ্লিকেশনের জন্য হেড ভ্যাকুয়াম টিউব. এটি কম্পোনেন্ট পিকআপকে সমর্থন করার জন্য মাথার বায়ুসংক্রান্ত সার্কিটের মধ্যে ভ্যাকুয়াম চাপ স্থানান্তর করে।

প্রশ্ন 2: N610161010AA কি একটি অগ্রভাগ বা অগ্রভাগ ধারক?

নং N610161010AA হল একটিভ্যাকুয়াম টিউব. এটি বায়ুসংক্রান্ত সিস্টেমের অন্তর্গত এবং বসানো মাথায় সম্পর্কিত উপাদানগুলিতে নেতিবাচক চাপ স্থানান্তর করে।

Q3: N610161010AA কি 12-হেড ভ্যাকুয়াম টিউব দ্বারা প্রতিস্থাপিত হতে পারে?

প্রযুক্তিগত নিশ্চিতকরণ ছাড়া তাদের বিনিময়যোগ্য হিসাবে বিবেচনা করা উচিত নয়। দN610161010AA 16-হেড অ্যাপ্লিকেশনের জন্য চিহ্নিত করা হয়েছে, যখন বিভিন্ন হেড কনফিগারেশন বিভিন্ন অংশ সংখ্যা এবং টিউব ব্যবস্থা ব্যবহার করে।

প্রশ্ন 4: একটি ক্ষতিগ্রস্ত মাথা ভ্যাকুয়াম টিউব কি সমস্যা হতে পারে?

ফাটল, ফুটো, বিধিনিষেধ, বা আলগা সংযোগগুলি ভ্যাকুয়াম কর্মক্ষমতা হ্রাস করতে পারে এবং দুর্বল পিকআপ, বিরতিহীন উপাদান ধারণ, বা ভ্যাকুয়াম-সম্পর্কিত উত্পাদন ত্রুটিগুলিতে অবদান রাখতে পারে।

প্রশ্ন 5: অর্ডার দেওয়ার আগে আমি কীভাবে সামঞ্জস্যতা নিশ্চিত করতে পারি?

প্রদানN610161010AA অংশ নম্বর, মেশিনের মডেল, 16-হেড কনফিগারেশন, প্রয়োজনীয় পরিমাণ এবং বিদ্যমান উপাদানের একটি ফটো. এই বিবরণগুলি পণ্য যাচাইকরণকে আরও সঠিক করে তোলে।

আমাদের সাথে যোগাযোগ করুন

প্রয়োজনপ্যানাসনিক N610161010AA হেড ভ্যাকুয়াম টিউবCM402, CM602, বা NPM 16-হেড রক্ষণাবেক্ষণের জন্য?

আমাদের পাঠান আপনারপার্ট নম্বর, মেশিন মডেল, হেড কনফিগারেশন, প্রয়োজনীয় পরিমাণ এবং রেফারেন্স ফটোসঠিক পরীক্ষা করার জন্য।

আমরা স্বতন্ত্র প্রতিস্থাপনের প্রয়োজনীয়তা, নির্ধারিত রক্ষণাবেক্ষণ, প্লেসমেন্ট-হেড মেরামত প্রকল্প এবং বাল্ক এসএমটি খুচরা যন্ত্রাংশ ক্রয় সমর্থন করি।

বর্তমান মূল্য, স্টক প্রাপ্যতা, লিড টাইম এবং N610161010AA এবং সম্পর্কিত Panasonic SMT মেশিন যন্ত্রাংশের জন্য উদ্ধৃতির জন্য আমাদের সাথে যোগাযোগ করুন।
