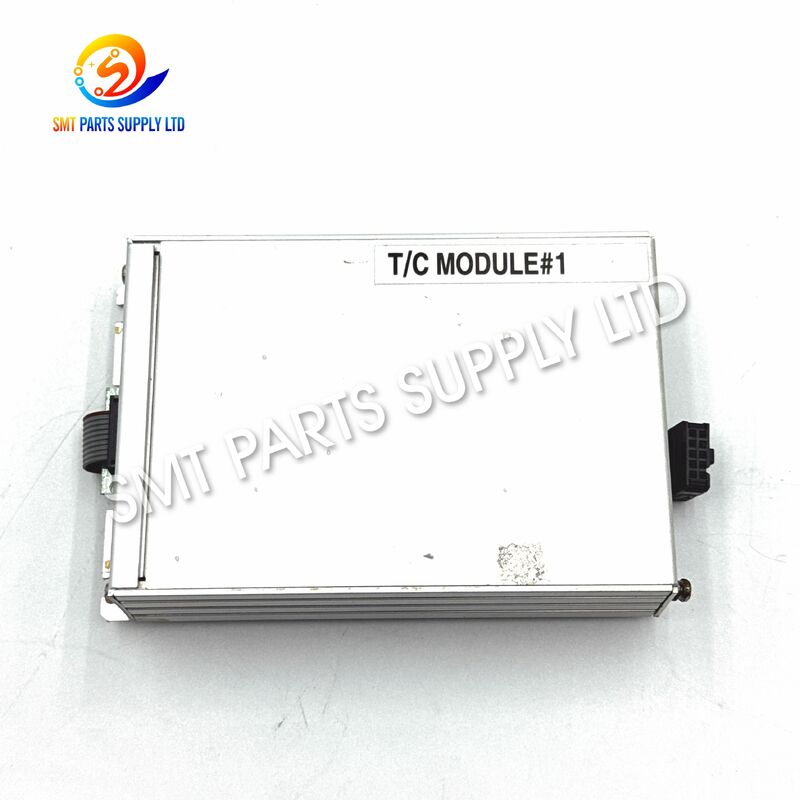

রিফ্লো ওভেনের জন্য HELLER K1404262 TC তাপমাত্রা নিয়ন্ত্রণ মডিউল

দHELLER K1404262 TC তাপমাত্রা নিয়ন্ত্রণ মডিউলসামঞ্জস্যপূর্ণ SMT রিফ্লো ওভেন তাপমাত্রা-নিয়ন্ত্রণ সিস্টেমে ব্যবহৃত একটি ইলেকট্রনিক নিয়ন্ত্রণ উপাদান। এর প্রাথমিক ভূমিকা হল ওভেনের থার্মোকল-ভিত্তিক সেন্সিং সিস্টেম থেকে প্রতিক্রিয়া প্রক্রিয়াকরণের মাধ্যমে সঠিক তাপমাত্রা পর্যবেক্ষণ এবং স্থিতিশীল তাপ নিয়ন্ত্রণকে সমর্থন করা।

এসএমটি রিফ্লো সোল্ডারিংয়ের সময়, প্রতিটি হিটিং জোনকে অবশ্যই প্রোগ্রাম করা তাপমাত্রা প্রোফাইলের মধ্যে কাজ করতে হবে। সঠিক তাপ নিয়ন্ত্রণ প্রিহিটিং, ভিজানো, রিফ্লো, সর্বোচ্চ তাপমাত্রা এবং শীতল কার্যক্ষমতাকে সরাসরি প্রভাবিত করে। যখন তাপমাত্রা-নিয়ন্ত্রণ ব্যবস্থা অস্থির হয়, তখন ওভেন অস্বাভাবিক জোন রিডিং, তাপমাত্রার বিচ্যুতি, বারবার অ্যালার্ম বা অসামঞ্জস্যপূর্ণ সোল্ডারিং ফলাফল দেখাতে পারে।

K1404262 প্রধানত একটি হিসাবে ব্যবহৃত হয়রক্ষণাবেক্ষণ, মেরামত, বা প্রতিস্থাপন খুচরা অংশযখন ইনস্টল করা ওভেন একই মডিউল সনাক্তকরণ এবং নিয়ন্ত্রণ কনফিগারেশন ব্যবহার করে। অর্ডার করার আগে, ক্রেতাদের সঠিক মিল নিশ্চিত করতে বিদ্যমান অংশ নম্বর, PCB সংশোধন, সংযোগকারী এবং মেশিনের তথ্য তুলনা করা উচিত।

মূল পণ্য তথ্য

কারণ

রিফ্লো ওভেন তাপমাত্রা নিয়ন্ত্রণের সমস্যা কেন ঘটে

একটি রিফ্লো ওভেন উচ্চ তাপমাত্রার অধীনে ক্রমাগত কাজ করে, এটির তাপমাত্রা-নিয়ন্ত্রণ ব্যবস্থাকে মেশিনের নির্ভরযোগ্যতার একটি গুরুত্বপূর্ণ অংশ করে তোলে। দীর্ঘমেয়াদী অপারেশনের পর, বৈদ্যুতিক উপাদান, থার্মোকল, ওয়্যারিং, সংযোগকারী, হিটার এবং নিয়ন্ত্রণ মডিউলে ধীরে ধীরে ত্রুটি হতে পারে।

তাপমাত্রা-নিয়ন্ত্রণ অস্বাভাবিকতা একা নিয়ন্ত্রণ মডিউলের পরিবর্তে বিভিন্ন কারণে হতে পারে।

K1404262 প্রতিস্থাপন প্রয়োজন তা সিদ্ধান্ত নেওয়ার আগে একজন প্রযুক্তিবিদকে সম্পূর্ণ তাপমাত্রা-নিয়ন্ত্রণ লুপ পরিদর্শন করা উচিত।

সাধারণ লক্ষণ

তাপমাত্রা-নিয়ন্ত্রণ ব্যবস্থাটি পরিদর্শন করা উচিত যখন নিম্নোক্ত শর্তগুলির মধ্যে কোনটি উপস্থিত হয়:

• হিটিং-জোনের তাপমাত্রা অস্বাভাবিকভাবে ওঠানামা করে।
• প্রকৃত তাপমাত্রা সেট মান অনুসরণ করে না।
• একটি হিটিং জোন প্রয়োজনীয় তাপমাত্রায় পৌঁছাতে পারে না।
• তাপমাত্রা রিডিং অদৃশ্য হয়ে যায় বা মাঝে মাঝে হয়ে যায়।
• তাপমাত্রার অ্যালার্ম বারবার ঘটে।
• তাপীয় প্রোফাইল উত্পাদন রানের মধ্যে অসঙ্গতিপূর্ণ হয়ে ওঠে।
• চুলা স্থিতিশীল করার জন্য অতিরিক্ত সময় প্রয়োজন।
• একটি তাপমাত্রা চ্যানেল একটি অস্বাভাবিক মান রিপোর্ট করে।
• ওভেনের তাপমাত্রার অস্থিরতার সাথে উৎপাদনের গুণমান পরিবর্তন হয়।
• সমস্যা সমাধান একটি ত্রুটিপূর্ণ তাপমাত্রা-নিয়ন্ত্রণ মডিউল নির্দেশ করে।

এই উপসর্গ বিভিন্ন উপাদান দ্বারা সৃষ্ট হতে পারে, তাই পদ্ধতিগত নির্ণয়ের সুপারিশ করা হয়।

সমাধান

প্রস্তাবিত সমস্যা সমাধানের প্রক্রিয়া

যখন একটি রিফ্লো ওভেন তাপমাত্রা-নিয়ন্ত্রণ সমস্যা দেখায়, প্রযুক্তিবিদরা একটি কাঠামোগত পরিদর্শন পদ্ধতি অনুসরণ করতে পারেন।

1. মেশিন অ্যালার্ম চেক করুন

মেশিন অ্যালার্ম বার্তাটি পর্যালোচনা করুন এবং কোন অঞ্চল বা তাপমাত্রা চ্যানেল প্রভাবিত হয়েছে তা নির্ধারণ করুন।

2. সেটপয়েন্ট এবং প্রকৃত তাপমাত্রা তুলনা করুন

প্রকৃত অঞ্চলের তাপমাত্রা প্রোগ্রাম করা মান অনুসরণ করে কিনা তা পর্যবেক্ষণ করুন। বড় বা ক্রমাগত বিচ্যুতি নিয়ন্ত্রণ লুপের মধ্যে একটি সমস্যা নির্দেশ করতে পারে।

3. থার্মোকল পরিদর্শন করুন

ভাঙা তার, ভুল সংযোগ, আলগা টার্মিনাল, দূষণ বা শারীরিক ক্ষতির জন্য প্রাসঙ্গিক থার্মোকল পরীক্ষা করুন।

4. ওয়্যারিং এবং সংযোগকারীগুলি পরিদর্শন করুন৷

আলগা সংযোগকারী বা ক্ষতিগ্রস্ত সিগন্যাল তারের কারণে মাঝে মাঝে তাপমাত্রার রিডিং হতে পারে যা মডিউল ব্যর্থতার জন্য ভুল হতে পারে।

5. হিটিং সার্কিট পরিদর্শন করুন

নিশ্চিত করুন যে হিটার, স্যুইচিং ডিভাইস, পাওয়ার উপাদান এবং সম্পর্কিত বৈদ্যুতিক সার্কিটগুলি সঠিকভাবে কাজ করছে।

6. K1404262 মডিউল পরিদর্শন করুন

দৃশ্যমান ক্ষতির জন্য মডিউলটি পরীক্ষা করুন যেমন:

• পোড়া দাগ।
• ক্ষতিগ্রস্ত সংযোগকারী.
• জারা।
• আলগা টার্মিনাল।
• ফাটল উপাদান.
• অতিরিক্ত উত্তাপের চিহ্ন।
• দূষণ।

7. যখন নিশ্চিত করা প্রয়োজন তখন প্রতিস্থাপন করুন

যদি বিদ্যমান K1404262 ত্রুটিপূর্ণ নিশ্চিত করা হয়, তাহলে এটিকে একটি ম্যাচিং ইউনিট দিয়ে প্রতিস্থাপন করুন এবং মেশিনটিকে উত্পাদনে ফিরিয়ে দেওয়ার আগে একটি অপারেশনাল তাপমাত্রা পরীক্ষা করুন।

স্পেসিফিকেশন

প্রতিস্থাপন সংস্করণ তুলনা

বিভিন্ন রিফ্লো ওভেন প্রজন্ম বিভিন্ন তাপমাত্রা-নিয়ন্ত্রণ হার্ডওয়্যার ব্যবহার করতে পারে। অনুরূপ চেহারা সবসময় সরাসরি বিনিময়যোগ্যতা মানে না.

গুরুত্বপূর্ণ নির্বাচন নোট

একটি নিয়ন্ত্রণ মডিউল প্রতিস্থাপন করার আগে, তুলনা করুন:

• অংশ সংখ্যা।
• পিসিবি সংশোধন।
• সংযোগকারী পরিমাণ।
• সংযোগকারী অবস্থান।
• বৈদ্যুতিক ইন্টারফেস।
• যোগাযোগ ইন্টারফেস।
• ওভেন মডেল।
• বিদ্যমান বোর্ডের ছবি।

শুধুমাত্র চেহারা অনুযায়ী অর্ডার করা বাঞ্ছনীয় নয়।

আবেদন

K1404262 তাপমাত্রা নিয়ন্ত্রণ মডিউলটি ইলেকট্রনিক্স উত্পাদনে ব্যবহৃত সামঞ্জস্যপূর্ণ SMT রিফ্লো ওভেন জড়িত রক্ষণাবেক্ষণ অ্যাপ্লিকেশনের জন্য উপযুক্ত।

সাধারণ অ্যাপ্লিকেশন অন্তর্ভুক্ত:

অবিচ্ছিন্ন SMT উত্পাদন লাইন পরিচালনাকারী কারখানাগুলির দ্বারা মডিউলটিকে একটি গুরুত্বপূর্ণ অতিরিক্ত অংশ হিসাবেও রাখা যেতে পারে।

কিভাবে এটা কাজ করে

তাপমাত্রা-নিয়ন্ত্রণ প্রক্রিয়া একটি বন্ধ-লুপ সিস্টেম হিসাবে কাজ করে।

ধাপ 1: তাপমাত্রা সনাক্তকরণ

রিফ্লো ওভেনে ইনস্টল করা থার্মোকলগুলি প্রাসঙ্গিক হিটিং জোনের তাপমাত্রা সনাক্ত করে।

ধাপ 2: সিগন্যাল ট্রান্সমিশন

থার্মোকল একটি তাপমাত্রা-সম্পর্কিত বৈদ্যুতিক সংকেত তৈরি করে, যা ওভেন নিয়ন্ত্রণ ব্যবস্থায় প্রেরণ করা হয়।

ধাপ 3: সংকেত প্রক্রিয়াকরণ

তাপমাত্রা-নিয়ন্ত্রণ ব্যবস্থা প্রতিক্রিয়া সংকেত প্রক্রিয়া করে এবং জোনের প্রকৃত তাপমাত্রা নির্ধারণ করে।

ধাপ 4: সেটপয়েন্ট তুলনা

প্রকৃত তাপমাত্রা প্রোগ্রাম করা লক্ষ্য তাপমাত্রার সাথে তুলনা করা হয়।

ধাপ 5: গরম করার সামঞ্জস্য

কন্ট্রোল সিস্টেম তাপমাত্রার পার্থক্য অনুযায়ী সম্পর্কিত গরম করার আউটপুট সামঞ্জস্য করে।

ধাপ 6: ক্রমাগত নিয়ন্ত্রণ

উত্পাদনের সময় স্থিতিশীল তাপীয় অবস্থা বজায় রাখতে এই প্রক্রিয়াটি ক্রমাগত পুনরাবৃত্তি হয়।

একটি সঠিকভাবে অপারেটিং কন্ট্রোল সিস্টেম একাধিক PCB উত্পাদন চক্র জুড়ে পুনরাবৃত্তিযোগ্য তাপ কর্মক্ষমতা প্রদান করতে সাহায্য করে।

কিভাবে চয়ন করুন

সঠিক মডিউল নির্বাচন অত্যাবশ্যক কারণ রিফ্লো ওভেন কন্ট্রোল সিস্টেম উত্পাদন বছর, সরঞ্জাম সংস্করণ এবং বৈদ্যুতিক কনফিগারেশন অনুসারে পরিবর্তিত হতে পারে।

1. K1404262 নিশ্চিত করুন

ইনস্টল করা মডিউলটি স্পষ্টভাবে দেখায় তা পরীক্ষা করুনK1404262সনাক্তকরণ

2. PCB রিভিশন চেক করুন

যদি অতিরিক্ত রিভিশন তথ্য বোর্ডে মুদ্রিত হয়, একটি উদ্ধৃতি অনুরোধ করার সময় এটি প্রদান করুন।

3. সংযোগকারী লেআউট তুলনা করুন

সংযোগকারীর পরিমাণ, প্রকার এবং অবস্থান পরীক্ষা করুন। অনুরূপ PCB-এর এখনও বিভিন্ন বৈদ্যুতিক কনফিগারেশন থাকতে পারে।

4. চুলা মডেল প্রদান

রিফ্লো ওভেন মডেল সামঞ্জস্য পরীক্ষা করার জন্য অতিরিক্ত তথ্য প্রদান করতে পারে।

5. পরিষ্কার ছবি পাঠান

আরো সঠিক নিশ্চিতকরণের জন্য, এর পরিষ্কার ফটোগ্রাফ প্রদান করুন:

• সম্পূর্ণ মডিউল।
• পণ্য লেবেল.
• সামনের দিক।
• পিছনের দিক।
• সংযোগকারী এলাকা।

প্রস্তাবিত আদেশ তথ্য

সম্পূর্ণ তথ্য প্রদান একটি ভুল মডিউল অর্ডার করার ঝুঁকি কমাতে সাহায্য করে।

রক্ষণাবেক্ষণ সুপারিশ

তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থার নির্ভরযোগ্যতা উন্নত করতে:

• বৈদ্যুতিক ক্যাবিনেট পরিষ্কার রাখুন।
• পর্যাপ্ত ক্যাবিনেট বায়ুচলাচল বজায় রাখুন।
• নিয়মিত বৈদ্যুতিক সংযোগকারী পরিদর্শন করুন।
• ক্ষতির জন্য থার্মোকল তারগুলি পরীক্ষা করুন।
• বারবার তাপমাত্রার অ্যালার্ম অবিলম্বে তদন্ত করুন।
• পাওয়ার সংযুক্ত থাকাকালীন ইলেকট্রনিক মডিউল ইনস্টল করা এড়িয়ে চলুন।
• উপযুক্ত ইলেক্ট্রোস্ট্যাটিক-স্রাব সুরক্ষা ব্যবহার করুন।
• মডিউল প্রতিস্থাপন এবং মেরামতের ইতিহাস রেকর্ড করুন।
• গুরুত্বপূর্ণ সরঞ্জামগুলির জন্য গুরুত্বপূর্ণ অতিরিক্ত মডিউলগুলি বজায় রাখুন।

প্রতিরোধমূলক রক্ষণাবেক্ষণ অপ্রত্যাশিত উৎপাদন বাধা কমাতে পারে এবং সামঞ্জস্যপূর্ণ তাপ কর্মক্ষমতা বজায় রাখতে সাহায্য করতে পারে।

FAQ

প্রশ্ন 1: K1404262 TC তাপমাত্রা নিয়ন্ত্রণ মডিউল কি করে?

K1404262 সামঞ্জস্যপূর্ণ রিফ্লো ওভেন তাপমাত্রা-নিয়ন্ত্রণ সিস্টেমে ব্যবহৃত হয়। এটি থার্মোকল প্রতিক্রিয়া প্রক্রিয়াকরণ সমর্থন করে এবং PCB রিফ্লো সোল্ডারিংয়ের সময় নিয়ন্ত্রণ ব্যবস্থাকে স্থিতিশীল হিটিং-জোন তাপমাত্রা বজায় রাখতে সহায়তা করে।

প্রশ্ন 2: K1404262 কি প্রতিটি হেলার রিফ্লো ওভেনে ব্যবহার করা যেতে পারে?

অগত্যা নয়। বিভিন্ন ওভেন প্রজন্ম এবং কনফিগারেশন বিভিন্ন তাপমাত্রা-নিয়ন্ত্রণ মডিউল ব্যবহার করতে পারে। অর্ডার করার আগে সর্বদা বিদ্যমান অংশ নম্বর, PCB সংশোধন, সংযোগকারী ব্যবস্থা এবং সরঞ্জামের তথ্য নিশ্চিত করুন।

প্রশ্ন 3: একটি হিটিং জোন কাজ না করলে কি আমার K1404262 প্রতিস্থাপন করা উচিত?

অবিলম্বে না. থার্মোকল, হিটার, রিলে, ওয়্যারিং, পাওয়ার সার্কিট, সংযোগকারী বা অন্যান্য নিয়ন্ত্রণ উপাদানগুলির কারণেও একটি নো-তাপ অবস্থা হতে পারে। সঠিক সমস্যা সমাধান আগে সম্পন্ন করা উচিত.

প্রশ্ন 4: সামঞ্জস্য নিশ্চিতকরণের জন্য কোন তথ্য প্রয়োজন?

অনুগ্রহ করে K1404262 পার্ট নম্বর, বিদ্যমান মডিউলের পরিষ্কার ফটো, ওভেন মডেল, PCB রিভিশন উপলব্ধ থাকলে, সংযোগকারীর তথ্য এবং প্রয়োজনীয় পরিমাণ প্রদান করুন।

প্রশ্ন 5: পেশাদার ইনস্টলেশন সুপারিশ করা হয়?

হ্যাঁ। মডিউলটি ওভেনের তাপমাত্রা-নিয়ন্ত্রণ ব্যবস্থার অংশ। ইন্ডাস্ট্রিয়াল রিফ্লো ওভেন ইলেক্ট্রিক্যাল এবং থার্মাল-কন্ট্রোল সিস্টেমের সাথে পরিচিত প্রশিক্ষিত কর্মীদের দ্বারা ইনস্টলেশন এবং সমস্যা সমাধান করা উচিত।

আমাদের সাথে যোগাযোগ করুন

প্রয়োজন aHELLER K1404262 TC তাপমাত্রা নিয়ন্ত্রণ মডিউলরিফ্লো ওভেন রক্ষণাবেক্ষণ, প্রতিস্থাপন, বা খুচরা যন্ত্রাংশের তালিকার জন্য?

একটি দ্রুত উদ্ধৃতি জন্য আমাদের নিম্নলিখিত তথ্য পাঠান:

• অংশ সংখ্যা:K1404262।
• বিদ্যমান মডিউল ফটো।
• রিফ্লো ওভেন মডেল।
• PCB রিভিশন, যদি পাওয়া যায়।
• প্রয়োজনীয় পরিমাণ।
• ত্রুটি বিবরণ, যদি প্রযুক্তিগত নিশ্চিতকরণ প্রয়োজন হয়।

আমরা সাহায্য করতে পারেনঅংশ সনাক্তকরণ, সামঞ্জস্য পরীক্ষা, প্রাপ্যতা, সীসা সময়, এবং উদ্ধৃতি.

মূল্য এবং পণ্য নিশ্চিতকরণের জন্য আজ আপনার তদন্ত পাঠান.
