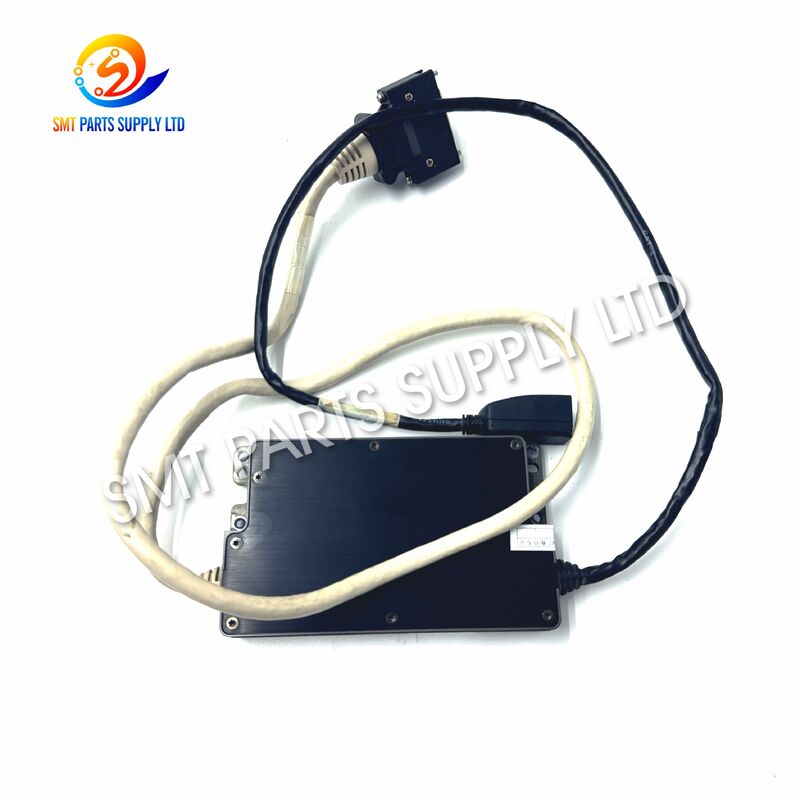

RX-6 SMT মাউন্টারের জন্য JUKI LNC120 40129658 লেজার সেন্সর

RX-6 SMT মাউন্টারের জন্য JUKI LNC120 40129658 লেজার সেন্সর

দJUKI LNC120 40129658 লেজার সেন্সরসামঞ্জস্যপূর্ণ RX-6 SMT প্লেসমেন্ট সরঞ্জামে ব্যবহৃত একটি নির্ভুলতা স্বীকৃতি উপাদান। এর সাথে সাধারণত যুক্তসাইবারঅপ্টিক্স 8017990, LNC120 পিক-এন্ড-প্লেস প্রক্রিয়া চলাকালীন লেজার-ভিত্তিক উপাদান কেন্দ্রীভূত সমর্থন করে।

প্লেসমেন্ট অগ্রভাগ দ্বারা একটি উপাদান বাছাই করার পরে, লেজার স্বীকৃতি সিস্টেম তার অবস্থান এবং ঘূর্ণন অভিযোজন পরিমাপ করে। পিসিবিতে কম্পোনেন্ট মাউন্ট করার আগে মেশিনটি প্রয়োজনীয় সংশোধন গণনা করতে পারে।

এই অন-দ্য-ফ্লাই শনাক্তকরণ পদ্ধতিটি দ্রুত উৎপাদন চক্র বজায় রাখতে সাহায্য করে কারণ প্লেসমেন্ট হেড চলাকালীন প্রযোজ্য উপাদানগুলি পরিমাপ করা যেতে পারে। আরএক্স-সিরিজ সরঞ্জাম পরিচালনাকারী এসএমটি কারখানাগুলির জন্য, LNC120 নির্ভরযোগ্য স্বীকৃতি, স্থিতিশীল উপাদান সারিবদ্ধকরণ এবং ধারাবাহিক প্লেসমেন্ট কর্মক্ষমতা বজায় রাখার জন্য একটি গুরুত্বপূর্ণ অতিরিক্ত অংশ।

কারণ - কেন লেজার স্বীকৃতি সমস্যা দেখা দেয়

লেজার সেন্সর একটি চাহিদাযুক্ত SMT উত্পাদন পরিবেশে ক্রমাগত কাজ করে। সময়ের সাথে সাথে, স্বীকৃতি কর্মক্ষমতা দূষণ, সংযোগকারী সমস্যা, যান্ত্রিক প্রভাব, বার্ধক্য ইলেকট্রনিক উপাদান, ভুল ক্রমাঙ্কন, বা প্লেসমেন্ট সিস্টেমের অন্য কোথাও সমস্যা দ্বারা প্রভাবিত হতে পারে।

সাধারণ লক্ষণগুলির মধ্যে রয়েছে:

একটি লেজার-সম্পর্কিত অ্যালার্ম সবসময় LNC120 নিজেই ব্যর্থ হয়েছে মানে নয়।

সেন্সর প্রতিস্থাপন করার আগে, প্রযুক্তিবিদদের অগ্রভাগ, ফিডার পিকআপ অবস্থান, ভ্যাকুয়াম অবস্থা, তারের, সংযোগকারী, উপাদান পরামিতি, এবং মেশিন ক্রমাঙ্কন পরিদর্শন করা উচিত।

সঠিক নির্ণয় অপ্রয়োজনীয় অংশ প্রতিস্থাপন এবং উত্পাদন ডাউনটাইম কমাতে পারে।

সমাধান — RX-6 স্বীকৃতি রক্ষণাবেক্ষণের জন্য সঠিক প্রতিস্থাপন

যখন পরিদর্শন নিশ্চিত করে যে ইনস্টল করা লেজার সেন্সর ত্রুটিপূর্ণ বা অস্থির, এটিকে সঠিক LNC120 কনফিগারেশন দিয়ে প্রতিস্থাপন করা স্বাভাবিক স্বীকৃতি অপারেশন পুনরুদ্ধার করতে সাহায্য করতে পারে।

এই পণ্যের জন্য, প্রধান সনাক্তকরণ তথ্য হল:

নির্ভরযোগ্য ক্রয়ের জন্য, ক্রেতাদের অর্ডার করার আগে মূল সেন্সর লেবেল, সংযোগকারী বিন্যাস, মাউন্টিং স্ট্রাকচার এবং মেশিনের মডেল তুলনা করা উচিত।

অনুরূপ চেহারা লেজার সমাবেশ বিভিন্ন বৈদ্যুতিক স্পেসিফিকেশন বা মেশিন অ্যাপ্লিকেশন থাকতে পারে. সঠিক অংশ নম্বরকে সর্বদা প্রাথমিক নির্বাচনের রেফারেন্স হিসাবে বিবেচনা করা উচিত।

স্পেসিফিকেশন

প্রধান কার্যাবলী

LNC120 প্রাথমিকভাবে প্লেসমেন্ট সিস্টেমে উপাদান স্বীকৃতি তথ্য প্রদান করতে ব্যবহৃত হয়।

এর প্রধান ফাংশন অন্তর্ভুক্ত:

সেন্সর সম্পূর্ণ প্লেসমেন্ট কন্ট্রোল সিস্টেমের শুধুমাত্র একটি অংশ। চূড়ান্ত অবস্থানের কার্যকারিতা মেশিন ক্রমাঙ্কন, অগ্রভাগের অবস্থা, উপাদান প্রোগ্রামিং, যান্ত্রিক নির্ভুলতা এবং ফিডার স্থিতিশীলতার উপরও নির্ভর করে।

আবেদন

LNC120 40129658 পেশাদার SMT উত্পাদন পরিবেশে সামঞ্জস্যপূর্ণ বসানো সরঞ্জাম পরিচালনার রক্ষণাবেক্ষণ এবং প্রতিস্থাপন অ্যাপ্লিকেশনের জন্য উপযুক্ত।

সাধারণ অ্যাপ্লিকেশন অন্তর্ভুক্ত:

• কনজিউমার ইলেকট্রনিক্স পিসিবি সমাবেশ

• মোটরগাড়ি ইলেকট্রনিক্স উত্পাদন

• শিল্প নিয়ন্ত্রণ বোর্ড উত্পাদন

• যোগাযোগ সরঞ্জাম সমাবেশ

• LED ইলেকট্রনিক্স উত্পাদন

• পাওয়ার সাপ্লাই PCB উৎপাদন

• ইলেকট্রনিক মডিউল সমাবেশ

• ইএমএস চুক্তি উত্পাদন

• উচ্চ-মিশ্রিত SMT উত্পাদন

• উচ্চ-ভলিউম বসানো লাইন

এটি বিশেষত এমন কারখানাগুলির জন্য উপযোগী যেগুলির জন্য নির্ভরযোগ্য খুচরা যন্ত্রাংশ সমর্থন প্রয়োজন উপাদান শনাক্তকরণ সমস্যার কারণে ডাউনটাইম কমাতে।

সাধারণ রক্ষণাবেক্ষণের পরিস্থিতি

1. স্বীকৃতি ত্রুটি মেরামত

বারবার সনাক্তকরণ ত্রুটি লেজার স্বীকৃতি সিস্টেমে একটি সমস্যা নির্দেশ করতে পারে। অগ্রভাগ, ফিডার, ভ্যাকুয়াম, প্যারামিটার, কেবল এবং ক্রমাঙ্কন পরীক্ষা করার পরে, LNC120 একটি সম্ভাব্য প্রতিস্থাপন আইটেম হিসাবে মূল্যায়ন করা যেতে পারে।

2. প্রতিরোধমূলক খুচরা যন্ত্রাংশ স্টক

অপ্রত্যাশিত হার্ডওয়্যার ব্যর্থতা ঘটলে উত্পাদন বাধা কমাতে বেশ কয়েকটি RX-6 মেশিন পরিচালনাকারী কারখানাগুলি গুরুত্বপূর্ণ স্বীকৃতি উপাদানগুলিকে স্টকে রাখতে পারে।

3. ব্যবহৃত মেশিন সংস্কার

যখন একটি RX-সিরিজ মেশিন উত্পাদনের জন্য পুনর্নবীকরণ করা হয়, তখন মেশিনটি নিয়মিত অপারেশনে ফিরে আসার আগে স্বীকৃতি সিস্টেমের পরিদর্শন এবং উপাদান প্রতিস্থাপনের প্রয়োজন হতে পারে।

4. উৎপাদন লাইন পুনরুদ্ধার

একটি সামঞ্জস্যপূর্ণ প্রতিস্থাপন সেন্সর রক্ষণাবেক্ষণ দলগুলিকে মেশিন অপারেশন পুনরুদ্ধার করতে সাহায্য করতে পারে যখন আসল ইউনিটটি ত্রুটিপূর্ণ নিশ্চিত করা হয়েছে।

5. স্বীকৃতি স্থিতিশীলতা উন্নতি

একটি ক্ষতিগ্রস্থ বা অস্থির লেজার ইউনিট প্রতিস্থাপন করা যখন সেন্সর থেকেই ত্রুটির উৎপত্তি হয় তখন সামঞ্জস্যপূর্ণ উপাদান স্বীকৃতি পুনরুদ্ধার করতে সাহায্য করতে পারে।

কিভাবে এটা কাজ করে

LNC120 প্লেসমেন্ট হেডের কম্পোনেন্ট হ্যান্ডলিং সাইকেল চলাকালীন কাজ করে।

ধাপ 1 — কম্পোনেন্ট পিকআপ

প্লেসমেন্ট অগ্রভাগ ফিডার, ট্রে বা অন্যান্য উপাদান সরবরাহ ইউনিট থেকে একটি উপাদান বাছাই করে।

ধাপ 2 - লেজার স্ক্যানিং

প্লেসমেন্ট হেড সরানোর সাথে সাথে উপাদানটি লেজার স্বীকৃতি অঞ্চলের মধ্য দিয়ে যায়।

ধাপ 3 - পরিমাপ

লেজার সিস্টেম উপাদান প্রোফাইল পরিমাপ করে এবং এর আপেক্ষিক অবস্থান নির্ধারণ করে।

ধাপ 4 — ঘূর্ণন গণনা

স্বীকৃতি সিস্টেম প্রোগ্রাম করা অভিযোজন থেকে কৌণিক বিচ্যুতি সনাক্ত করে।

ধাপ 5 — অবস্থান সংশোধন

মেশিন কন্ট্রোল সিস্টেম প্রয়োজনীয় X, Y, এবং ঘূর্ণনশীল সংশোধন গণনা করে।

ধাপ 6 — উপাদান স্থাপন

সংশোধন করার পরে, উপাদানটি প্রোগ্রামযুক্ত PCB অবস্থানে মাউন্ট করা হয়।

এই প্রক্রিয়াটি প্রতিটি সামঞ্জস্যপূর্ণ উপাদানের জন্য একটি পৃথক স্বীকৃতি স্টেশনে অপ্রয়োজনীয় আন্দোলনের প্রয়োজন ছাড়াই দক্ষ স্বীকৃতি সমর্থন করে।

কেন অন-দ্য-ফ্লাই স্বীকৃতি গুরুত্বপূর্ণ

আধুনিক SMT উৎপাদনের জন্য গতি এবং নির্ভুলতা উভয়ই প্রয়োজন।

LNC120 মাথা নড়াচড়ার সময় স্বীকৃতিকে সমর্থন করে, মেশিনটিকে সাধারণ পিক-এন্ড-প্লেস চক্রের সাথে উপাদান পরিমাপকে একত্রিত করতে সহায়তা করে।

এটি বিভিন্ন উত্পাদন সুবিধা প্রদান করে:

প্রকৃত উৎপাদন কর্মক্ষমতা সম্পূর্ণ মেশিন কনফিগারেশন এবং অপারেটিং অবস্থার উপর নির্ভর করে।

সম্পর্কিত মডেল তুলনা

বিভিন্ন JUKI মেশিন প্রজন্ম বিভিন্ন লেজার স্বীকৃতি সমাবেশ ব্যবহার করে। অনুরূপ নাম বা অনুরূপ হাউজিং এর অর্থ এই নয় যে সেন্সরগুলি বিনিময়যোগ্য।

একটি RX-6 এর জন্য প্রয়োজন40129658, ক্রেতাদের অন্য সেন্সর বেছে নেওয়ার পরিবর্তে আসল অংশ নম্বর অনুযায়ী LNC120 নির্বাচন করা উচিত কারণ এর চেহারা একই রকম।

LNC120 বনাম LNC60

দুটি পণ্য সম্পর্কিত স্বীকৃতি ফাংশন সঞ্চালন কিন্তু বিভিন্ন সরঞ্জাম কনফিগারেশনের জন্য উদ্দেশ্যে করা হয়.

কিভাবে চয়ন করুন

সঠিক সেন্সর নির্বাচন ইনস্টলেশন সমস্যা এবং অপ্রয়োজনীয় মেশিন ডাউনটাইম প্রতিরোধ করতে পারে।

1. মেশিন মডেল নিশ্চিত করুন

প্রথমে সঠিক প্লেসমেন্ট মেশিন মডেল নিশ্চিত করুন।

এই পণ্যের জন্য, প্রাথমিক আবেদন হয়JUKI RX-6.

শুধুমাত্র একটি লেজার সেন্সর অর্ডার করবেন না কারণ সরঞ্জামগুলি JUKI বসানো প্রযুক্তি ব্যবহার করে৷

2. অংশ নম্বর নিশ্চিত করুন

বিদ্যমান ইউনিটের লেবেলটি পরীক্ষা করুন।

এই পণ্যের লক্ষ্য অংশ নম্বর হল:

40129658 / 401-29658

3. সেন্সর মডেল নিশ্চিত করুন

সেন্সর মডেলের সাথে মিল থাকা উচিত:

LNC120

স্বয়ংক্রিয়ভাবে LNC60, LNC120-8, EPV120, বা অন্য লেজার সমাবেশ প্রতিস্থাপন করবেন না।

4. সংযোগকারী কনফিগারেশন তুলনা করুন

সংযোগকারীর পরিমাণ, সংযোগকারীর অবস্থান, তারের বিন্যাস এবং শারীরিক ইন্টারফেস পরীক্ষা করুন।

5. মাউন্টিং স্ট্রাকচার তুলনা করুন

মাউন্টিং পয়েন্ট এবং হাউজিং কনফিগারেশন মূল সমাবেশের সাথে মেলে।

6. অর্ডার করার আগে ফটো প্রদান করুন

দ্রুত সামঞ্জস্য নিশ্চিতকরণের জন্য, এর পরিষ্কার ছবি পাঠান:

• মূল পণ্য লেবেল

• সেন্সর হাউজিং

• সংযোগকারী

• মাউন্ট পাশ

• প্রয়োজনে মেশিনের নামফলক

সুপারিশকৃত তদন্ত তথ্য

সম্পূর্ণ তথ্য প্রদান নিশ্চিতকরণের সময়কে সংক্ষিপ্ত করতে সাহায্য করে এবং অর্ডারের ভুলগুলি হ্রাস করে।

ইনস্টলেশন সুপারিশ

যেহেতু LNC120 একটি নির্ভুল ইলেকট্রনিক এবং অপটিক্যাল উপাদান, ইনস্টলেশনটি SMT প্লেসমেন্ট সরঞ্জামের সাথে পরিচিত প্রযুক্তিবিদদের দ্বারা সঞ্চালিত করা উচিত।

ইনস্টলেশনের আগে:

• রক্ষণাবেক্ষণ পদ্ধতি অনুযায়ী মেশিন পাওয়ার সংযোগ বিচ্ছিন্ন করুন।

• উপযুক্ত ESD সুরক্ষা ব্যবহার করুন।

• আবার অংশ নম্বর নিশ্চিত করুন.

• শারীরিক ক্ষতির জন্য সংযোগকারী পরীক্ষা করুন।

• সেন্সর এলাকা পরিষ্কার রাখুন।

• অপটিক্যাল পৃষ্ঠতল স্পর্শ এড়িয়ে চলুন.

• সেন্সর লাগানোর আগে মাউন্টিং এলাকা পরিদর্শন করুন।

প্রতিস্থাপনের পরে, মেশিনটি প্রযোজ্য পরিষেবা পদ্ধতি অনুসারে পরীক্ষা করা উচিত।

পরীক্ষা অন্তর্ভুক্ত হতে পারে:

• সেন্সর যোগাযোগ নিশ্চিতকরণ

• স্বীকৃতি-ফাংশন চেক

• পিকআপ পরীক্ষা

• উপাদান স্বীকৃতি পরীক্ষা

• ক্রমাঙ্কন যাচাইকরণ

• বসানো পরীক্ষা

• বারবার উৎপাদন-চক্র যাচাইকরণ

উপযুক্ত প্রযুক্তিগত ডকুমেন্টেশন ছাড়া মেশিনের পরামিতি পরিবর্তন করবেন না।

সমস্যা সমাধানের রেফারেন্স

লেজার সেন্সর প্রতিস্থাপন সাধারণত শুধুমাত্র একটি মেশিন অ্যালার্মের পরিবর্তে পদ্ধতিগত সমস্যা সমাধানের উপর ভিত্তি করে হওয়া উচিত।

FAQ

প্রশ্ন 1: LNC120 40129658 এর মূল উদ্দেশ্য কি?

LNC120 লেজার-ভিত্তিক উপাদান স্বীকৃতি এবং সামঞ্জস্যপূর্ণ বসানো সরঞ্জামগুলিতে কেন্দ্রীকরণ করে। এটি উপাদানের অবস্থান এবং ঘূর্ণন পরিমাপ করে যাতে মেশিনটি PCB-তে অংশ মাউন্ট করার আগে সংশোধন করতে পারে।

প্রশ্ন 2: 40129658 কি JUKI RX-6 এর জন্য উপযুক্ত?

হ্যাঁ। অংশ নম্বর 40129658 RX-6 অ্যাপ্লিকেশনের জন্য ব্যবহৃত LNC120 লেজার স্বীকৃতি সিস্টেমের সাথে যুক্ত। ক্রেতাদের এখনও অর্ডার করার আগে আসল মেশিন কনফিগারেশন এবং সেন্সর লেবেল যাচাই করা উচিত।

প্রশ্ন 3: LNC120 সরাসরি LNC60 প্রতিস্থাপন করতে পারে?

কোন সরাসরি প্রতিস্থাপন অনুমান করা উচিত নয়. LNC120 এবং LNC60 বিভিন্ন মেশিন জেনারেশন এবং অংশ সংখ্যার সাথে যুক্ত। প্রতিস্থাপন নির্বাচন করার সময় সর্বদা মূল সরঞ্জাম স্পেসিফিকেশন অনুসরণ করুন।

প্রশ্ন 4: কেনার আগে আমার কী পরীক্ষা করা উচিত?

মেশিনের মডেল, সেন্সর মডেল, অংশ নম্বর, রেফারেন্স নম্বর, সংযোগকারী, মাউন্টিং স্ট্রাকচার এবং আসল লেবেল নিশ্চিত করুন। সামঞ্জস্যতা যাচাইয়ের জন্য স্পষ্ট ফটোগুলি প্রদান করা দৃঢ়ভাবে সুপারিশ করা হয়।

প্রশ্ন 5: LNC120 প্রতিস্থাপনের পরে মেশিনের কি পরীক্ষা করার প্রয়োজন হয়?

হ্যাঁ। ইনস্টলেশনের পরে, স্বীকৃতি অপারেশন, যোগাযোগ, ক্রমাঙ্কন, পিকআপ কর্মক্ষমতা এবং স্থান নির্ধারণের ফলাফলগুলি প্রাসঙ্গিক মেশিন রক্ষণাবেক্ষণ পদ্ধতি অনুসারে পরীক্ষা করা উচিত।

আমাদের সাথে যোগাযোগ করুন

খুঁজছি aJUKI RX-6 LNC120 40129658 লেজার সেন্সরমেশিন মেরামত, খুচরা যন্ত্রাংশ জায়, বা উত্পাদন লাইন রক্ষণাবেক্ষণের জন্য?

অনুগ্রহ করে আমাদের নিম্নলিখিত তথ্য পাঠান:

• মেশিন মডেল

• অংশ সংখ্যা

• সেন্সর মডেল

• CyberOptics রেফারেন্স নম্বর

• প্রয়োজনীয় পরিমাণ

• প্রয়োজনীয় শর্ত

• আসল সেন্সর ছবি

• লেবেল এবং সংযোগকারী ফটো

আমরা উদ্ধৃতির আগে পণ্য কনফিগারেশন পরীক্ষা করতে এবং সঠিক SMT মেশিনের অতিরিক্ত অংশ নির্বাচন করতে আপনাকে সহায়তা করতে পারি।

প্রাপ্যতা, সামঞ্জস্য নিশ্চিতকরণ, এবং উদ্ধৃতির জন্য আপনার অংশ নম্বর এবং প্রয়োজনীয় পরিমাণ পাঠান।
