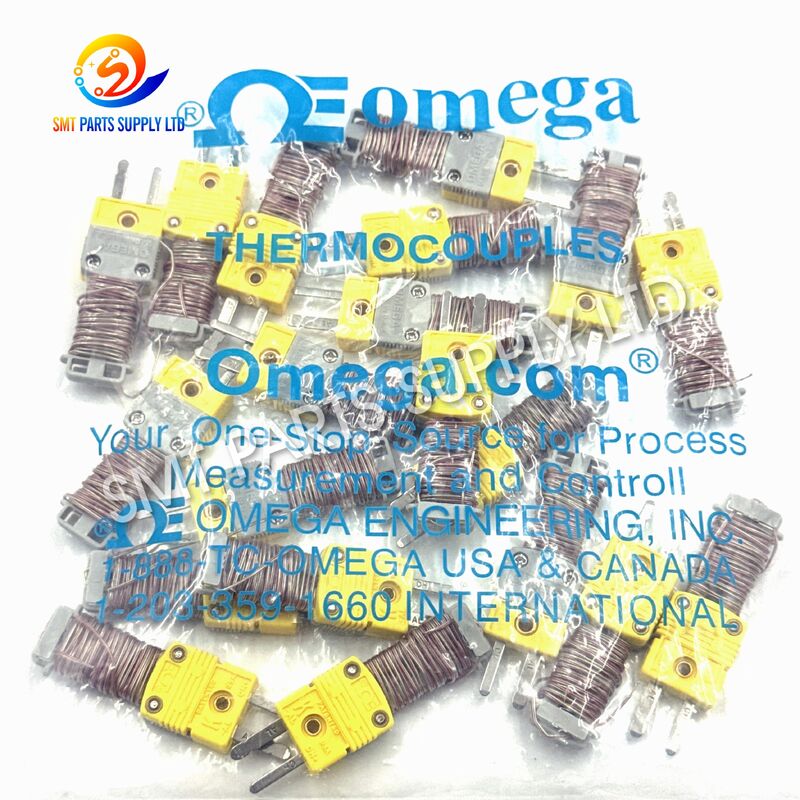

ওমেগা টিইসি-আরইসি-জিইসি টাইপ কে প্রসারিত থার্মোকপল তারের স্প্রিং-কোয়লড প্রসারিত নকশা এবং ক্ষুদ্র পুরুষ সংযোগকারীগুলির সাথে

এই OMEGA TEC-REC-GEC টাইপ K রিট্র্যাক্টেবল থার্মোকাপল এক্সটেনশন কেবল টাইপ K থার্মোকাপল এবং তাপমাত্রা পরিমাপ যন্ত্রের মধ্যে সংযোগ দূরত্ব বাড়ানোর জন্য ডিজাইন করা হয়েছে। এর স্প্রিং-কয়েলড কাঠামো প্রসারিত হলে অতিরিক্ত কাজের নাগাল প্রদান করে এবং ব্যবহারের পরে একটি কম্প্যাক্ট ফর্মে ফিরে আসে, যা উৎপাদন সরঞ্জাম, ল্যাবরেটরি বেঞ্চ, থার্মাল প্রোফাইলিং স্টেশন এবং রক্ষণাবেক্ষণ এলাকার চারপাশে কেবলের জট কমাতে সাহায্য করে।

উভয় প্রান্তে মিনিয়াচার মেল থার্মোকাপল কানেক্টর দিয়ে সজ্জিত, কেবলটি বারবার তারের টার্মিনেশন ছাড়াই সামঞ্জস্যপূর্ণ মিনিয়াচার ফিমেল সকেটের সাথে দ্রুত সংযোগ সমর্থন করে। এটি থার্মাল প্রোফাইলার, হ্যান্ডহেল্ড থার্মোমিটার, তাপমাত্রা ডেটা লগার, টেস্ট যন্ত্র, কন্ট্রোল প্যানেল এবং শিল্প পর্যবেক্ষণ সরঞ্জামের জন্য উপযুক্ত।

টাইপ K মডেলগুলি সাধারণত ছোট এবং প্রসারিত-দৈর্ঘ্যের কনফিগারেশনে পাওয়া যায়, যা ব্যবহারকারীদের প্রয়োজনীয় কাজের দূরত্ব অনুযায়ী একটি উপযুক্ত কেবল নির্বাচন করতে দেয়। কেবলটি সিগন্যাল এক্সটেনশনের জন্য তৈরি এবং একটি সামঞ্জস্যপূর্ণ টাইপ K সেন্সিং প্রোব বা থার্মোকাপল অ্যাসেম্বলির সাথে ব্যবহার করা উচিত।

পণ্য অবস্থান

এই পণ্যটি একটি স্বতন্ত্র তাপমাত্রা সেন্সর নয়। এটি একটি থার্মোকাপল এক্সটেনশন আনুষঙ্গিক যা টাইপ K সেন্সর সংযোগ থেকে একটি সামঞ্জস্যপূর্ণ পরিমাপ যন্ত্রে থার্মোইলেকট্রিক সিগন্যাল প্রেরণ করতে ব্যবহৃত হয়।

কারণ

অপর্যাপ্ত থার্মোকাপল লিড দৈর্ঘ্য

অনেক উৎপাদন এবং ল্যাবরেটরি অ্যাপ্লিকেশনে, মূল থার্মোকাপল লিড পরিমাপ যন্ত্রে পৌঁছানোর জন্য যথেষ্ট দীর্ঘ হয় না। সেন্সরটি একটি মেশিনের ভিতরে, টেস্ট ফিক্সচার, পরিবেশগত চেম্বার, রিফ্লো ওভেনের অ্যাক্সেস এলাকা, হিটিং প্ল্যাটফর্ম বা প্রক্রিয়া পর্যবেক্ষণ স্টেশনে ইনস্টল করা থাকতে পারে।

যন্ত্রটিকে প্রক্রিয়ার খুব কাছাকাছি স্থাপন করলে অপারেশনাল অসুবিধা হতে পারে বা যন্ত্রটিকে অপ্রয়োজনীয় তাপ, কম্পন, দূষণ বা যান্ত্রিক ঝুঁকির সংস্পর্শে আনতে পারে।

অগোছালো সোজা কেবল

লম্বা সোজা কেবল ওয়ার্কস্টেশন এবং উৎপাদন সরঞ্জামের চারপাশে অপ্রয়োজনীয় জট তৈরি করতে পারে। আলগা কেবলগুলি জট পাকিয়ে যেতে পারে, সরঞ্জামের নিচে আটকে যেতে পারে, অপারেটরদের দ্বারা ক্ষতিগ্রস্ত হতে পারে বা পরীক্ষার সময় দুর্ঘটনাক্রমে টেনে আনা হতে পারে।

একটি রিট্র্যাক্টেবল কেবল একটি পরিষ্কার কাজের এলাকা বজায় রাখতে সাহায্য করে কারণ শুধুমাত্র প্রয়োজনীয় কেবলের দৈর্ঘ্য প্রসারিত হয়।

ভুল এক্সটেনশন তার নির্বাচন

থার্মোকাপল সার্কিটের জন্য সামঞ্জস্যপূর্ণ পরিবাহী উপাদানের প্রয়োজন। সাধারণ কপার তার বা অন্য থার্মোকাপল টাইপের জন্য তৈরি এক্সটেনশন কেবল ব্যবহার করলে অতিরিক্ত বৈদ্যুতিক সংযোগ তৈরি হতে পারে এবং পরিমাপের নির্ভুলতাকে প্রভাবিত করতে পারে।

একটি টাইপ K থার্মোকাপল সিস্টেমে একটি সামঞ্জস্যপূর্ণ টাইপ K প্রোব, টাইপ K এক্সটেনশন কেবল, টাইপ K কানেক্টর এবং টাইপ K যন্ত্র ইনপুট ব্যবহার করা উচিত।

ঘন ঘন পুনরায় তারের সংযোগ

খালি থার্মোকাপল তারগুলি বারবার সংযোগ করতে সময় লাগে এবং আলগা টার্মিনাল, বিপরীত পোলারিটি, ক্ষতিগ্রস্ত পরিবাহী বা অসঙ্গত ইনস্টলেশনের কারণ হতে পারে।

মিনিয়াচার প্লাগ কানেক্টরগুলি রুটিন তাপমাত্রা পরিমাপ এবং রক্ষণাবেক্ষণ অপারেশনের জন্য দ্রুত এবং আরও সুবিধাজনক সংযোগ পদ্ধতি সরবরাহ করে।

কানেক্টর সামঞ্জস্যের সমস্যা

থার্মোকাপল কানেক্টরগুলি বিভিন্ন আকার, লিঙ্গ এবং ক্যালিব্রেশন টাইপে পাওয়া যায়। একটি কানেক্টর দেখতে একই রকম হতে পারে কিন্তু ইনস্টল করা সকেটের সাথে সামঞ্জস্যপূর্ণ নাও হতে পারে।

অর্ডার করার আগে, ব্যবহারকারীদের নিশ্চিত করা উচিত:

• থার্মোকাপল ক্যালিব্রেশন টাইপ।
• কানেক্টর বডির আকার।
• কানেক্টর লিঙ্গ।
• ধনাত্মক এবং ঋণাত্মক পোলারিটি।
• প্রয়োজনীয় কেবলের দৈর্ঘ্য।
• সরঞ্জাম ইনপুট কনফিগারেশন।
• কেবলের চারপাশে অপারেটিং তাপমাত্রা।

সাধারণ সমস্যা এবং ফলাফল

সমাধান

OMEGA TEC-REC-GEC রিট্র্যাক্টেবল থার্মোকাপল কেবল টাইপ K সিগন্যাল এক্সটেনশন এবং উন্নত কেবল সংগঠনের জন্য ব্যবহারিক সমাধান সরবরাহ করে।

এর স্প্রিং-কয়েলড কাঠামো কাজের দূরত্ব অনুযায়ী প্রসারিত হতে পারে এবং যন্ত্রটি পরিমাপ বিন্দুর কাছাকাছি সরানো হলে সংকুচিত হতে পারে। এটি টেবিল, মেঝে বা উৎপাদন সরঞ্জামের উপর অপ্রয়োজনীয় কেবলের দৈর্ঘ্য হ্রাস করে।

উভয় প্রান্তে মিনিয়াচার মেল কানেক্টরগুলি সরাসরি প্লাগ-ইন ইনস্টলেশনের অনুমতি দেয় যখন সংযুক্ত ডিভাইসগুলিতে সামঞ্জস্যপূর্ণ মিনিয়াচার ফিমেল টাইপ K সকেট থাকে। এই ডিজাইনটি খালি থার্মোকাপল তারের বারবার টার্মিনেশন দূর করে এবং সরঞ্জাম সেটআপকে সহজ করে তোলে।

প্রধান সমাধান সুবিধা

রিট্র্যাক্টেবল থার্মোকাপল কেবল কেন বেছে নেবেন

যে অ্যাপ্লিকেশনগুলিতে পরিমাপ যন্ত্রটি ঘন ঘন সরানো হয় সেগুলির জন্য একটি রিট্র্যাক্টেবল কেবল বিশেষভাবে উপযোগী। এটি একটি দীর্ঘ এক্সটেনশন কেবলের নাগালকে একটি কম্প্যাক্ট কেবল অ্যাসেম্বলির স্টোরেজ সুবিধার সাথে একত্রিত করে।

একটি স্থির সোজা কেবলের তুলনায়, কয়েলড ডিজাইন সাহায্য করতে পারে:

• ওয়ার্কস্টেশনগুলির চারপাশে আলগা কেবল হ্রাস করুন।
• স্টোরেজ সুবিধা উন্নত করুন।
• ম্যানুয়াল কেবল বান্ডিলিং হ্রাস করুন।
• বিভিন্ন অবস্থানে অস্থায়ী পরীক্ষা সমর্থন করুন।
• কাছাকাছি সরঞ্জামের সাথে দুর্ঘটনাক্রমে যোগাযোগ হ্রাস করুন।
• তাপমাত্রা পরিমাপ স্টেশন সংগঠিত রাখুন।
• যন্ত্র রক্ষণাবেক্ষণের সময় হ্যান্ডলিং উন্নত করুন।
• পরীক্ষার স্থানগুলির মধ্যে পরিবহন সহজ করুন।

স্পেসিফিকেশন

গুরুত্বপূর্ণ তাপমাত্রা বিজ্ঞপ্তি

রিট্র্যাক্টেবল কেবলের ইনসুলেশন প্রায় 105 ডিগ্রি সেলসিয়াস পর্যন্ত রেট করা হয়েছে, তাই এটি এই তাপমাত্রার চেয়ে বেশি এলাকা থেকে দূরে রাখা উচিত। উত্তপ্ত প্রক্রিয়া এলাকার ভিতরে একটি উপযুক্ত উচ্চ-তাপমাত্রার থার্মোকাপল প্রোব বা লিড ব্যবহার করুন।

মডেল তুলনা

নির্বাচন তুলনা

থার্মোকাপল টাইপ তুলনা

থার্মোকাপল এক্সটেনশন কেবলের টাইপ অবশ্যই সেন্সর এবং যন্ত্রের ক্যালিব্রেশনের সাথে মিলতে হবে। শুধুমাত্র শারীরিক কানেক্টর সামঞ্জস্য সঠিক পরিমাপ কর্মক্ষমতা নিশ্চিত করে না।

মূল পণ্যের বৈশিষ্ট্য

রিট্র্যাক্টেবল স্প্রিং-কয়েলড ডিজাইন

নমনীয় কয়েলড কাঠামো শুধুমাত্র তখনই প্রসারিত হয় যখন অতিরিক্ত কাজের দূরত্বের প্রয়োজন হয়। ব্যবহারের পরে, কেবলটি তার মূল কম্প্যাক্ট ফর্মে ফিরে আসে, যা কেবল ব্যবস্থাপনা এবং স্টোরেজ উন্নত করতে সাহায্য করে।

টাইপ K থার্মোকাপল সামঞ্জস্য

কেবলটি টাইপ K থার্মোকাপল পরিমাপ সার্কিটে ব্যবহারের জন্য ডিজাইন করা হয়েছে। সেন্সর এবং যন্ত্রের সাথে কেবলের ক্যালিব্রেশন মেলানো নির্ভরযোগ্য সিগন্যাল ট্রান্সমিশন বজায় রাখতে সাহায্য করে।

মিনিয়াচার মেল কানেক্টর

উভয় প্রান্তে মিনিয়াচার মেল থার্মোকাপল কানেক্টর দিয়ে সজ্জিত। এই কনফিগারেশনটি যন্ত্র, অ্যাডাপ্টার, প্যানেল বা অন্যান্য এক্সটেনশন অ্যাসেম্বলিতে ইনস্টল করা সামঞ্জস্যপূর্ণ মিনিয়াচার ফিমেল সকেটের জন্য উপযুক্ত।

দুটি দৈর্ঘ্যের বিকল্প

ছোট মডেলটি ডেস্কটপ যন্ত্র, কম্প্যাক্ট মেশিন এবং ল্যাবরেটরি টেস্টিংয়ের জন্য উপযুক্ত। দীর্ঘ মডেলটি উৎপাদন লাইন, বড় যন্ত্রপাতি, দূরবর্তী ডেটা লগার এবং রক্ষণাবেক্ষণ অ্যাপ্লিকেশনগুলির জন্য অতিরিক্ত নাগাল সরবরাহ করে।

নমনীয় যন্ত্র অবস্থান

কেবল তাপমাত্রা মিটার এবং থার্মাল প্রোফাইলিং যন্ত্রগুলিকে পরিমাপ বিন্দু থেকে দূরে স্থাপন করার অনুমতি দেয়, অ্যাক্সেস উন্নত করে এবং সংবেদনশীল সরঞ্জামগুলিকে তাপ বা যান্ত্রিক হস্তক্ষেপ থেকে রক্ষা করতে সাহায্য করে।

পুনরায় ব্যবহারযোগ্য সংযোগ আনুষঙ্গিক

প্লাগ-ইন ডিজাইন ঘন ঘন পরিবাহী টার্মিনেশন ছাড়াই বারবার ইনস্টলেশন এবং অপসারণ সমর্থন করে। এটি রক্ষণাবেক্ষণ দল, প্রক্রিয়া প্রকৌশলী, ল্যাবরেটরি টেকনিশিয়ান এবং গুণমান নিয়ন্ত্রণ কর্মীদের জন্য উপযোগী।

অ্যাপ্লিকেশন

রিফ্লো ওভেন থার্মাল প্রোফাইলিং

কেবলটি একটি সামঞ্জস্যপূর্ণ থার্মাল প্রোফাইলিং সিস্টেমে ব্যবহার করা যেতে পারে যখন প্রোফাইলার, সংযোগ প্যানেল বা অ্যাডাপ্টারে টাইপ K মিনিয়াচার ফিমেল থার্মোকাপল সকেট থাকে।

এটি সাহায্য করতে পারে:

• রিফ্লো প্রক্রিয়া যাচাইকরণ।
• তাপমাত্রা বক্ররেখা মূল্যায়ন।
• ওভেন জোন তুলনা।
• প্রক্রিয়া সেটআপ পরিদর্শন।
• প্রোফাইল পুনরাবৃত্তি পরীক্ষা।
• উৎপাদন পরিবর্তন যাচাইকরণ।
• প্রতিরোধমূলক রক্ষণাবেক্ষণ।
• থার্মাল সমস্যা সমাধান।

রিট্র্যাক্টেবল কেবলটি তার নির্দিষ্ট তাপমাত্রা রেটিং অতিক্রমকারী এলাকা থেকে দূরে রাখা উচিত। উত্তপ্ত চেম্বারের ভিতরে একটি উপযুক্ত উচ্চ-তাপমাত্রার থার্মোকাপল প্রোব বা লিড ব্যবহার করা উচিত।

SMT ইলেকট্রনিক্স ম্যানুফ্যাকচারিং

প্রিন্টেড সার্কিট বোর্ড অ্যাসেম্বলির সময় তাপমাত্রা নিয়ন্ত্রণ অপরিহার্য। কেবলটি নিম্নলিখিত সময়ে অস্থায়ী বা অপসারণযোগ্য তাপমাত্রা পরিমাপ সমর্থন করতে পারে:

• রিফ্লো সোল্ডারিং প্রক্রিয়া সেটআপ।
• PCB হিটিং মূল্যায়ন।
• কম্পোনেন্ট তাপমাত্রা পরীক্ষা।
• ফিক্সচার তাপমাত্রা যাচাইকরণ।
• প্রিহিটিং প্রক্রিয়া পরীক্ষা।
• মেশিন রক্ষণাবেক্ষণ।
• উৎপাদন-লাইন বৈধতা।
• ইঞ্জিনিয়ারিং নমুনা পরিদর্শন।

ল্যাবরেটরি তাপমাত্রা টেস্টিং

কম্প্যাক্ট কয়েলড ডিজাইন ল্যাবরেটরিগুলির জন্য উপযুক্ত যেখানে একটি যন্ত্র একাধিক টেস্টিং অবস্থানে ব্যবহৃত হয়। অপারেটররা পরিমাপের সময় কেবলটি প্রসারিত করতে পারে এবং পরীক্ষার পরে এটি সংকুচিত হতে দিতে পারে।

সাধারণ ল্যাবরেটরি ব্যবহারগুলির মধ্যে রয়েছে:

• তাপমাত্রা মিটার সংযোগ।
• ডেটা লগার টেস্টিং।
• সেন্সর তুলনা।
• ক্যালিব্রেশন সমর্থন।
• পরিবেশগত টেস্টিং।
• হিটিং প্লেট পরিমাপ।
• পণ্য উন্নয়ন টেস্টিং।
• গবেষণা সরঞ্জাম পর্যবেক্ষণ।

শিল্প সরঞ্জাম রক্ষণাবেক্ষণ

রক্ষণাবেক্ষণ প্রযুক্তিবিদরা একটি পোর্টেবল মিটারকে একটি থার্মোকাপল প্যানেল বা যন্ত্রপাতিতে ইনস্টল করা সেন্সর সংযোগ পয়েন্টের সাথে সংযোগ করতে কেবলটি ব্যবহার করতে পারেন।

উপযুক্ত সরঞ্জামগুলির মধ্যে অন্তর্ভুক্ত থাকতে পারে:

• শিল্প ওভেন।
• শুকানোর সরঞ্জাম।
• প্যাকেজিং যন্ত্রপাতি।
• হিটিং সিস্টেম।
• তাপমাত্রা চেম্বার।
• উৎপাদন ফিক্সচার।
• প্রক্রিয়া নিয়ন্ত্রণ সরঞ্জাম।
• পরীক্ষার মেশিন।

গুণমান নিয়ন্ত্রণ এবং পরিদর্শন

কেবলটি আগত পরিদর্শন, প্রক্রিয়া বৈধতা, প্রথম-প্রবন্ধ পরীক্ষা, সরঞ্জাম মেরামত এবং গুণমান নিরীক্ষার সময় অস্থায়ী তাপমাত্রা যাচাইকরণের জন্য দরকারী।

অ্যাপ্লিকেশন টেবিল

এটি কিভাবে কাজ করে

যখন পরিমাপ সংযোগটি তাপমাত্রার পার্থক্যের সংস্পর্শে আসে তখন একটি থার্মোকাপল একটি ছোট বৈদ্যুতিক ভোল্টেজ তৈরি করে। পরিমাপ যন্ত্রটি নির্বাচিত থার্মোকাপল ক্যালিব্রেশন অনুসারে এই ভোল্টেজকে একটি তাপমাত্রা মানে রূপান্তরিত করে।

রিট্র্যাক্টেবল এক্সটেনশন কেবল তাপমাত্রা সংকেত তৈরি করে না। পরিবর্তে, এটি টাইপ K সেন্সর সার্কিট এবং পরিমাপ যন্ত্রের মধ্যে সংকেত বহন করে।

অপারেটিং প্রক্রিয়া

1. একটি টাইপ K থার্মোকাপল প্রোব পরিমাপ বিন্দুতে তাপমাত্রা সনাক্ত করে।
2. থার্মোকাপল তাপমাত্রার পার্থক্যের সাথে সম্পর্কিত একটি ছোট ভোল্টেজ তৈরি করে।
3. এক্সটেনশন কেবল থার্মোকাপল সংকেতকে সংযুক্ত যন্ত্রে বহন করে।
4. মিনিয়াচার কানেক্টরগুলি বিচ্ছিন্ন বৈদ্যুতিক সংযোগ সরবরাহ করে।
5. তাপমাত্রা মিটার বা প্রোফাইলার টাইপ K সংকেত প্রক্রিয়া করে।
6. পরিমাপ করা মান প্রদর্শিত, রেকর্ড করা বা বিশ্লেষণ করা হয়।
7. পরীক্ষার পরে, কেবলটি তার কম্প্যাক্ট কয়েলড ফর্মে সংকুচিত হয়।

সিগন্যাল ফ্লো টেবিল

সঠিক পোলারিটির গুরুত্ব

থার্মোকাপল কানেক্টরের ধনাত্মক এবং ঋণাত্মক টার্মিনাল থাকে। বিপরীত পোলারিটি প্রদর্শিত তাপমাত্রা হ্রাস করতে পারে যখন প্রকৃত তাপমাত্রা বৃদ্ধি পায়।

অপারেশনের আগে:

• ধনাত্মক টার্মিনাল সনাক্ত করুন।
• ঋণাত্মক টার্মিনাল সনাক্ত করুন।
• কানেক্টর সঠিকভাবে সারিবদ্ধ করুন।
• অতিরিক্ত বল প্রয়োগ না করে কানেক্টর প্রবেশ করান।
• যন্ত্রের প্রতিক্রিয়া পরীক্ষা করুন।
• প্রয়োজনে একটি পরিচিত রেফারেন্সের সাথে রিডিং যাচাই করুন।

থার্মোকাপল টাইপ মেলানোর গুরুত্ব

নিম্নলিখিত উপাদানগুলি সামঞ্জস্যপূর্ণ হওয়া উচিত:

মিশ্র থার্মোকাপল টাইপ ব্যবহার করলে অতিরিক্ত সংযোগ এবং পরিমাপ ত্রুটি হতে পারে।

কিভাবে নির্বাচন করবেন

ধাপ 1: থার্মোকাপল টাইপ নিশ্চিত করুন

কেবলটি তখনই নির্বাচন করুন যখন সেন্সর এবং পরিমাপ যন্ত্র টাইপ K থার্মোকাপলের জন্য ডিজাইন করা হয়।

শুধুমাত্র কানেক্টরের রঙ বা চেহারা অনুযায়ী পণ্য নির্বাচন করবেন না। বিদ্যমান কেবল, কানেক্টর, প্রোব বা সরঞ্জামের লেবেলে মুদ্রিত সঠিক ক্যালিব্রেশন নিশ্চিত করুন।

ধাপ 2: কানেক্টরের আকার নিশ্চিত করুন

পণ্যটি মিনিয়াচার থার্মোকাপল কানেক্টর ব্যবহার করে। মিনিয়াচার এবং স্ট্যান্ডার্ড-সাইজের কানেক্টরগুলি সরাসরি বিনিময়যোগ্য নয়।

পরীক্ষা করুন:

• কানেক্টর বডির মাত্রা।
• পিন মাত্রা।
• সকেট মাত্রা।
• কানেক্টর টাইপ মার্কিং।
• সরঞ্জাম ইনপুট স্পেসিফিকেশন।
• বিদ্যমান কেবলের কানেক্টরের আকার।

ধাপ 3: কানেক্টরের লিঙ্গ নিশ্চিত করুন

বর্ণিত কনফিগারেশনে উভয় প্রান্তে মেল কানেক্টর রয়েছে। উভয় সংযুক্ত ডিভাইসে সামঞ্জস্যপূর্ণ ফিমেল সকেট থাকা উচিত।

ধাপ 4: কেবলের দৈর্ঘ্য নির্বাচন করুন

ছোট মডেলটি নির্বাচন করুন যখন:

• সরঞ্জাম পরিমাপ বিন্দুর কাছাকাছি থাকে।
• কেবলটি প্রধানত একটি টেস্ট বেঞ্চে ব্যবহৃত হয়।
• কম্প্যাক্ট স্টোরেজ গুরুত্বপূর্ণ।
• প্রয়োজনীয় এক্সটেনশন প্রায় 5 ফুটের মধ্যে থাকে।
• যন্ত্রটি ঘন ঘন পরিবহন করা হয়।

লম্বা মডেলটি নির্বাচন করুন যখন:

• যন্ত্রটি মেশিন থেকে দূরে স্থাপন করতে হবে।
• কেবলটি বড় উৎপাদন সরঞ্জামের চারপাশে ব্যবহৃত হয়।
• অপারেটরের অতিরিক্ত চলাচলের পরিসীমা প্রয়োজন।
• প্রয়োজনীয় এক্সটেনশন প্রায় 20 ফুটের মধ্যে থাকে।
• একটি দূরবর্তী প্যানেল বা লগার সংযোগ করতে হবে।

ধাপ 5: কাজের তাপমাত্রা নিশ্চিত করুন

রিট্র্যাক্টেবল কেবলটি সাধারণত সর্বোচ্চ-তাপমাত্রার প্রক্রিয়া এলাকার বাইরে ব্যবহৃত হয়।

উচ্চ-তাপমাত্রার অ্যাপ্লিকেশনগুলির জন্য:

• রিট্র্যাক্টেবল অংশটি সরাসরি তাপ থেকে দূরে রাখুন।
• চেম্বারের ভিতরে একটি উচ্চ-তাপমাত্রার প্রোব ব্যবহার করুন।
• হিটিং এলিমেন্টগুলির সাথে যোগাযোগ এড়িয়ে চলুন।
• গলিত সোল্ডারের সাথে যোগাযোগ এড়িয়ে চলুন।
• গরম নিষ্কাশনের সংস্পর্শ এড়িয়ে চলুন।
• কেবলের চারপাশের পরিবেষ্টিত তাপমাত্রা নিশ্চিত করুন।
• কেবলের ইনসুলেশন রেটিং অতিক্রম করবেন না।

ধাপ 6: সরঞ্জামের মডেল নিশ্চিত করুন

থার্মাল প্রোফাইলার, তাপমাত্রা মিটার, ডেটা লগার বা টেস্ট যন্ত্রের সঠিক মডেল সরবরাহ করুন। সরঞ্জামের তথ্য কানেক্টর ইন্টারফেস এবং থার্মোকাপল ইনপুট টাইপ নিশ্চিত করতে সাহায্য করে।

ধাপ 7: অ্যাপ্লিকেশন নিশ্চিত করুন

বিভিন্ন অ্যাপ্লিকেশনের জন্য বিভিন্ন কেবলের দৈর্ঘ্য, কানেক্টর বিন্যাস, ইনসুলেশন উপকরণ বা তাপমাত্রা রেটিংয়ের প্রয়োজন হতে পারে।

অনুগ্রহ করে সরবরাহ করুন:

• পরিমাপ সরঞ্জামের মডেল।
• থার্মোকাপল সেন্সর টাইপ।
• বিদ্যমান কানেক্টরের ছবি।
• প্রয়োজনীয় সংকুচিত দৈর্ঘ্য।
• প্রয়োজনীয় প্রসারিত দৈর্ঘ্য।
• সর্বোচ্চ পরিবেষ্টিত তাপমাত্রা।
• অ্যাপ্লিকেশন পরিবেশ।
• প্রয়োজনীয় পরিমাণ।
• ডেলিভারি গন্তব্য।
• বিশেষ প্যাকেজিং প্রয়োজনীয়তা।

নির্বাচন চেকলিস্ট

ইনস্টলেশন নির্দেশাবলী

1. নিশ্চিত করুন যে থার্মোকাপল প্রোব, কেবল এবং যন্ত্র সবই টাইপ K।
2. যন্ত্রটিকে টাইপ K পরিমাপ মোডে স্যুইচ করুন।
3. ইনস্টলেশনের আগে কেবল এবং কানেক্টরগুলি পরিদর্শন করুন।
4. নিশ্চিত করুন যে সংযুক্ত সকেটগুলি মিনিয়াচার ফিমেল থার্মোকাপল সকেট।
5. ধনাত্মক এবং ঋণাত্মক টার্মিনালগুলি সঠিকভাবে সারিবদ্ধ করুন।
6. কানেক্টরগুলি সকেটে সোজা প্রবেশ করান।
7. একটি বেমানান সকেটে কানেক্টর জোর করে প্রবেশ করাবেন না।
8. চলন্ত যন্ত্রাংশ থেকে কয়েলড কেবলটি দূরে রাখুন।
9. কেবলটি ধারালো প্রান্ত এবং গরম পৃষ্ঠ থেকে দূরে রাখুন।
10. কেবলটি ধীরে ধীরে এবং সমানভাবে প্রসারিত করুন।
11. সর্বোচ্চ দৈর্ঘ্যে কেবলটি একটানা টানানো এড়িয়ে চলুন।
12. নিশ্চিত করুন যে প্রদর্শিত তাপমাত্রা স্বাভাবিকভাবে পরিবর্তিত হচ্ছে।
13. যখন নির্ভুলতা গুরুত্বপূর্ণ তখন একটি পরিচিত রেফারেন্সের সাথে রিডিং তুলনা করুন।
14. স্টোরেজের জন্য কেবলটি সংকুচিত হতে দিন।
15. কেবলটি একটি পরিষ্কার এবং শুষ্ক পরিবেশে সংরক্ষণ করুন।

রক্ষণাবেক্ষণ সুপারিশ

সমস্যা সমাধান

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

1. এই কেবলটি কি স্বাধীনভাবে তাপমাত্রা পরিমাপ করতে পারে?

না। এই পণ্যটি একটি থার্মোকাপল এক্সটেনশন কেবল এবং এতে প্রাথমিক পরিমাপ সংযোগ নেই। এটি একটি সামঞ্জস্যপূর্ণ টাইপ K থার্মোকাপল প্রোব এবং একটি টাইপ K তাপমাত্রা পরিমাপ যন্ত্রের সাথে সংযুক্ত থাকতে হবে।

2. এই কেবলটি কি রিফ্লো ওভেন থার্মাল প্রোফাইলারের সাথে ব্যবহার করা যেতে পারে?

হ্যাঁ, যখন থার্মাল প্রোফাইলার, অ্যাডাপ্টার বা সংযোগ প্যানেলে সামঞ্জস্যপূর্ণ টাইপ K মিনিয়াচার ফিমেল ইনপুট থাকে। অর্ডার করার আগে প্রোফাইলার মডেল, কানেক্টর লিঙ্গ, কানেক্টর আকার, কেবলের দৈর্ঘ্য এবং অপারেটিং তাপমাত্রা নিশ্চিত করুন।

3. রিট্র্যাক্টেবল কেবলটি কি রিফ্লো ওভেনের ভিতরে স্থাপন করা যেতে পারে?

রিট্র্যাক্টেবল কেবলের ইনসুলেশন প্রায় 105 ডিগ্রি সেলসিয়াস পর্যন্ত রেট করা হয়েছে, তাই এটি এই তাপমাত্রার চেয়ে বেশি এলাকা থেকে দূরে রাখা উচিত। উত্তপ্ত প্রক্রিয়া এলাকার ভিতরে একটি উপযুক্ত উচ্চ-তাপমাত্রার থার্মোকাপল প্রোব বা লিড ব্যবহার করুন।

4. RECK1-10 এবং RECK4-10 এর মধ্যে পার্থক্য কি?

RECK1-10 হল কম্প্যাক্ট টেস্ট বেঞ্চ এবং কাছাকাছি যন্ত্রগুলির জন্য একটি ছোট মডেল। RECK4-10 বড় মেশিন, দূরবর্তী পরিমাপ যন্ত্র এবং উৎপাদন-লাইন রক্ষণাবেক্ষণ অ্যাপ্লিকেশনগুলির জন্য দীর্ঘ প্রসারিত দূরত্ব সরবরাহ করে।

5. টাইপ K এক্সটেনশন কেবল কি টাইপ J বা টাইপ T সেন্সরের সাথে ব্যবহার করা যেতে পারে?

না। এক্সটেনশন কেবলের ক্যালিব্রেশন অবশ্যই থার্মোকাপল সেন্সর এবং যন্ত্র ইনপুটের সাথে মিলতে হবে। বিভিন্ন থার্মোকাপল টাইপ মিশ্রিত করলে কানেক্টরগুলি শারীরিকভাবে সামঞ্জস্যপূর্ণ মনে হলেও পরিমাপ ত্রুটি হতে পারে।

আমাদের সাথে যোগাযোগ করুন

উদ্ধৃতি অনুরোধ করার সময় অনুগ্রহ করে নিম্নলিখিত তথ্যগুলি পাঠান:

• প্রয়োজনীয় মডেল।
• প্রয়োজনীয় পরিমাণ।
• থার্মোকাপল টাইপ।
• কানেক্টর আকার।
• কানেক্টর লিঙ্গ।
• প্রয়োজনীয় কেবলের দৈর্ঘ্য।
• থার্মাল প্রোফাইলার বা যন্ত্র মডেল।
• বিদ্যমান পণ্যের ছবি।
• সর্বোচ্চ অপারেটিং তাপমাত্রা।
• অ্যাপ্লিকেশন বিবরণ।
• ডেলিভারি দেশ।
• পোস্টাল কোড।
• প্রয়োজনীয় ডেলিভারি তারিখ।
• প্যাকেজিং প্রয়োজনীয়তা।

আমাদের বিক্রয় দল মডেল নিশ্চিতকরণ, কানেক্টর সামঞ্জস্য, দৈর্ঘ্য নির্বাচন, অ্যাপ্লিকেশন পর্যালোচনা, পরিমাণ উদ্ধৃতি, পরিদর্শন ছবি, প্যাকেজিং ব্যবস্থা এবং আন্তর্জাতিক ডেলিভারিতে সহায়তা করতে পারে।

দ্রুত প্রক্রিয়াকরণের জন্য, অনুগ্রহ করে বিদ্যমান কেবল লেবেল, কানেক্টর প্রান্ত, সরঞ্জাম নেমপ্লেট এবং যন্ত্র ইনপুট সকেটের স্পষ্ট ছবি সরবরাহ করুন।
