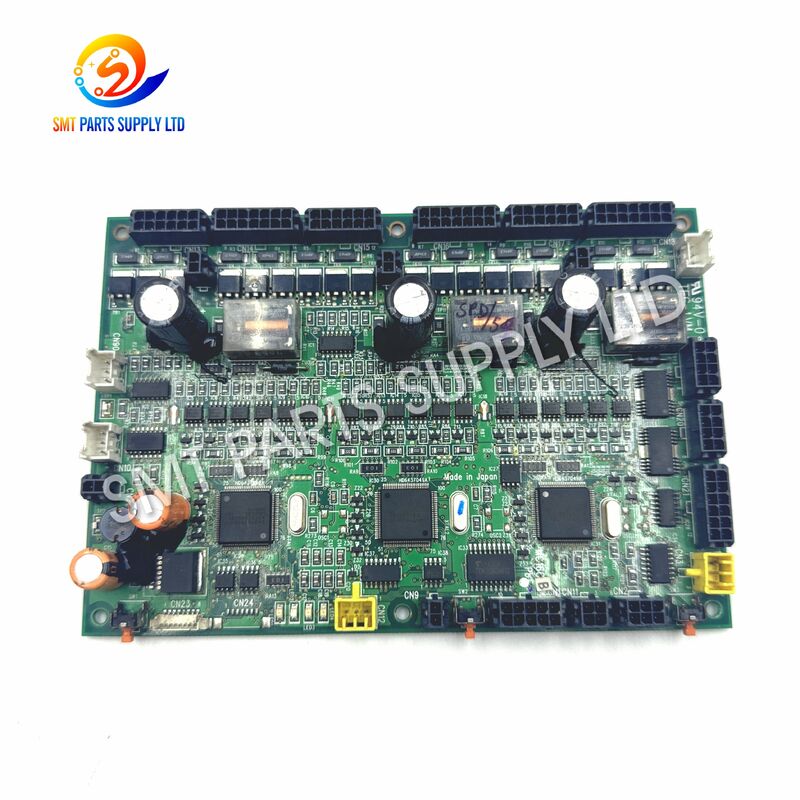

প্যানাসনিক KXFE00GXA00 MC16CB-4 CM402 এবং CM602 ইন্ডাস্ট্রিয়াল পপুলেটেড PCB সমাবেশের জন্য SMT হেড কন্ট্রোল বোর্ড

প্যানাসনিক KXFE00GXA00 MC16CB-4 SMT হেড কন্ট্রোল বোর্ড CM402 CM602 N610090171AA T1910008

KXFE00GXA00 N610090171AA MC16CB-4 SMT হেড কন্ট্রোল বোর্ড হল একটি বিশেষ ইলেকট্রনিক মডিউল যা সামঞ্জস্যপূর্ণ CM402 এবং CM602 সারফেস-মাউন্ট প্লেসমেন্ট সরঞ্জামে ব্যবহৃত হয়। এটি মেশিন কন্ট্রোল আর্কিটেকচারের মধ্যে ইনস্টল করা হয়েছে যোগাযোগ, সিগন্যাল প্রসেসিং, অপারেশনাল সমন্বয় এবং প্লেসমেন্ট হেড অ্যাসেম্বলি সম্পর্কিত স্ট্যাটাস ফিডব্যাক সমর্থন করার জন্য।

এই বোর্ডটি অতিরিক্ত শনাক্তকরণ বা উত্পাদন চিহ্নিতকরণ হিসাবে T1910008 বহন করতে পারে। যেহেতু এসএমটি মেশিনের বিভিন্ন হেড কনফিগারেশন, বৈদ্যুতিক সংশোধন, সংযোগকারীর ব্যবস্থা, সফ্টওয়্যার সংস্করণ এবং উত্পাদন-বছরের স্পেসিফিকেশন থাকতে পারে, ক্রেতাদের অর্ডার দেওয়ার আগে সমস্ত দৃশ্যমান লেবেল এবং বোর্ডের বিবরণ যাচাই করা উচিত।

পণ্যটি এসএমটি কারখানা, সরঞ্জাম রক্ষণাবেক্ষণ কোম্পানি, চুক্তি ইলেকট্রনিক্স প্রস্তুতকারক, মেশিন পুনর্নির্মাণকারী এবং খুচরা যন্ত্রাংশ পরিবেশকদের জন্য উপযুক্ত যাদের প্রতিস্থাপনের প্রয়োজন CM402 হেড PCB বা CM602 হেড কন্ট্রোল বোর্ড। স্টক এবং উদ্ধৃতি অনুযায়ী নতুন, পরীক্ষিত ব্যবহৃত, বা পেশাগতভাবে পরিমার্জিত সরবরাহ বিকল্পগুলি উপলব্ধ হতে পারে।

সঠিক মিলের জন্য, গ্রাহকদের সম্পূর্ণ অংশ নম্বর, মেশিনের মডেল, মাথার ধরন, বোর্ডের ফটোগ্রাফ, সংযোগকারীর বিন্যাস এবং বিদ্যমান ত্রুটি সংক্রান্ত তথ্য প্রদান করার পরামর্শ দেওয়া হচ্ছে। এই যাচাইকরণ প্রক্রিয়াটি ভুল অর্ডার, ইনস্টলেশন বিলম্ব এবং এড়ানো যায় এমন উৎপাদন ডাউনটাইম কমাতে সাহায্য করে।

একটি হেড কন্ট্রোল বোর্ডের পরিদর্শন বা প্রতিস্থাপনের প্রয়োজন হতে পারে যখন প্লেসমেন্ট মেশিনটি মাঝে মাঝে বা স্থায়ী মাথা-সম্পর্কিত ত্রুটিগুলি বিকাশ করে। যাইহোক, একটি মেশিন অ্যালার্মের অর্থ সর্বদা এই নয় যে PCB একমাত্র ক্ষতিগ্রস্ত উপাদান। প্রতিস্থাপনের আগে সম্পূর্ণ হেড-কন্ট্রোল সার্কিট চেক করা উচিত।

একটি ত্রুটিপূর্ণ বা অস্থির বোর্ড নিম্নলিখিত এক বা একাধিক অপারেটিং অবস্থার সাথে যুক্ত হতে পারে:

• প্লেসমেন্ট হেড স্বাভাবিকভাবে শুরু হয় না।
• মেশিন একটি হেড কমিউনিকেশন অ্যালার্ম প্রদর্শন করে।
• একটি হেড ফাংশন মাঝে মাঝে সাড়া দেয়।
• মাথা-সম্পর্কিত সেন্সর সঠিকভাবে পড়া যায় না।
• যন্ত্রাংশ পিকআপ বা বসানোর সময় মেশিনটি বন্ধ হয়ে যায়।
• স্টার্টআপের পরে মাথার গতি অনুপলব্ধ হয়ে যায়।
• তারের এবং সেন্সর চেক করার পরে একই অ্যালার্ম ফিরে আসে।
• একটি পরিচিত-ভাল বোর্ড ইনস্টল করা হলে মেশিনটি সাধারণত কাজ করে।
• মেশিন গরম হওয়ার পরে উত্পাদন অস্থির হয়ে যায়।
• হেড মডিউল তার স্ট্যান্ডার্ড ইনিশিয়ালাইজেশন সিকোয়েন্স সম্পূর্ণ করতে পারে না।

এই লক্ষণগুলি শুধুমাত্র রক্ষণাবেক্ষণের রেফারেন্স হিসাবে ব্যবহার করা উচিত। সার্ভো ড্রাইভার, মোটর, সেন্সর, ভালভ, এনকোডার, তার, সংযোগকারী, পাওয়ার মডিউল, যান্ত্রিক সমাবেশ এবং মেশিনের পরামিতিগুলিও পরিদর্শন করা উচিত।

সন্দেহজনক বোর্ডটি সঠিকভাবে মিলে যাওয়া এবং সঠিকভাবে পরীক্ষিত KXFE00GXA00 N610090171AA MC16CB-4 হেড কন্ট্রোল বোর্ডের সাথে প্রতিস্থাপন করা অন্যান্য সম্ভাব্য কারণগুলি পরীক্ষা করার পরে প্রভাবিত নিয়ন্ত্রণ সার্কিট পুনরুদ্ধার করতে সাহায্য করতে পারে।

• মাথা নিয়ন্ত্রণ যোগাযোগ পুনরুদ্ধার.
• স্বাভাবিক মেশিন প্রারম্ভিকতা পুনরুদ্ধার.
• পুনরাবৃত্ত মাথা-সংক্রান্ত উত্পাদন স্টপ হ্রাস।
• মাথার অপারেটিং স্থিতিশীলতার উন্নতি।
• অনিয়ন্ত্রিত উপাদান-স্তরের মেরামতের তুলনায় দ্রুত রক্ষণাবেক্ষণ।
• বর্ধিত SMT লাইন ডাউনটাইম হ্রাস.
• পুরানো উত্পাদন সরঞ্জামের জন্য উন্নত খুচরা যন্ত্রাংশ প্রস্তুতি।
• আরও অনুমানযোগ্য রক্ষণাবেক্ষণ পরিকল্পনা।

বোর্ডকে প্রতিটি হেড অ্যালার্মের জন্য একটি নিশ্চিত সমাধান হিসাবে উপস্থাপন করা উচিত নয়। সঠিক ত্রুটি নির্ণয় এবং অংশ-সংখ্যার মিল অপরিহার্য।

বৈদ্যুতিক মান, PCB মাত্রা, ফার্মওয়্যার সংস্করণ, সংযোগকারীর সংজ্ঞা, এবং মেশিনের পরামিতিগুলি বোর্ড সংশোধন এবং সরঞ্জাম কনফিগারেশন দ্বারা পরিবর্তিত হতে পারে। এই বিবরণ শুধুমাত্র মেশিন মডেল থেকে অনুমান করা উচিত নয়.

অর্ডার করার আগে, ব্যবহার করে বিদ্যমান বোর্ডের সাথে প্রতিস্থাপন বোর্ডের তুলনা করুন:

• সম্পূর্ণ অংশ নম্বর।
• বোর্ড মডেল।
• মুদ্রিত রিভিশন।
• বারকোড বা সিরিয়াল লেবেল।
• সংযোগকারী পরিমাণ।
• সংযোগকারী অবস্থান।
• কম্পোনেন্ট লেআউট।
• মাউন্ট-গর্ত অবস্থান।
• মেশিন মডেল।
• প্লেসমেন্ট-হেড কনফিগারেশন।
• সরঞ্জাম উত্পাদন বছর।
• বিদ্যমান সফ্টওয়্যার এবং প্যারামিটার সংস্করণ।

KXFE00GXA00 N610090171AA MC16CB-4 বোর্ডটি সামঞ্জস্যপূর্ণ SMT প্লেসমেন্ট সরঞ্জামগুলিতে ব্যবহারের উদ্দেশ্যে যেখানে একটি ম্যাচিং হেড কন্ট্রোল PCB প্রয়োজন।

• এসএমটি ইলেকট্রনিক্স উৎপাদন কারখানা।
• ইলেকট্রনিক্স উৎপাদন সেবা প্রদানকারী.
• PCB সমাবেশ কোম্পানি.
• স্বয়ংচালিত ইলেকট্রনিক্স নির্মাতারা।
• ভোক্তা ইলেকট্রনিক্স নির্মাতারা।
• শিল্প নিয়ন্ত্রণ সরঞ্জাম নির্মাতারা।
• LED আলো সমাবেশ কারখানা.
• যোগাযোগ সরঞ্জাম নির্মাতারা।
• মেডিকেল ইলেকট্রনিক্স উত্পাদন কোম্পানি.
• SMT মেশিন মেরামত কোম্পানি.
• ব্যবহৃত SMT সরঞ্জাম বিক্রেতা.
• শিল্প খুচরা যন্ত্রাংশ পরিবেশক.
• বিদেশী রক্ষণাবেক্ষণ ঠিকাদার।
• কারখানা প্রকৌশল বিভাগ.

অনেকগুলি CM402 বা CM602 প্লেসমেন্ট মেশিন পরিচালনাকারী কারখানাগুলি তাদের রক্ষণাবেক্ষণ তালিকায় একটি নিশ্চিত বোর্ড রাখতে পারে। একটি প্রস্তুত অতিরিক্ত বোর্ড ডাউনটাইম কমাতে সাহায্য করতে পারে যখন একটি উত্পাদন মেশিন একটি যাচাইকৃত বোর্ড ত্রুটি বিকাশ করে।

ইনভেন্টরি পরিচালনার জন্য, রেকর্ড করুন:

হেড কন্ট্রোল বোর্ড মেশিনের ইলেকট্রনিক কন্ট্রোল সিস্টেমের অংশ হিসাবে কাজ করে। এটি কমান্ড, স্থিতি সংকেত, সেন্সর তথ্য, এবং প্লেসমেন্ট হেডের সাথে সম্পর্কিত অপারেটিং প্রতিক্রিয়া স্থানান্তর এবং প্রক্রিয়াকরণ সমর্থন করে।

স্বাভাবিক এসএমটি উত্পাদনের সময়, মেশিনটিকে একটি ছোট চক্রের মধ্যে অনেকগুলি ক্রিয়াকলাপ সমন্বয় করতে হবে। হেড অ্যাসেম্বলিকে অবশ্যই সঠিক কমান্ড গ্রহণ করতে হবে, এর অপারেটিং স্থিতি নিশ্চিত করতে হবে, সম্পর্কিত সেন্সরগুলির সাথে যোগাযোগ করতে হবে এবং কেন্দ্রীয় নিয়ন্ত্রণ ব্যবস্থায় প্রতিক্রিয়া প্রদান করতে হবে।

একটি স্থিতিশীল মাথা নিয়ন্ত্রণ বোর্ড বজায় রাখতে সাহায্য করে:

• নিয়ন্ত্রণ মডিউল মধ্যে নির্ভরযোগ্য যোগাযোগ.
• মাথা-সম্পর্কিত সংকেতগুলির সঠিক প্রক্রিয়াকরণ।
• মেশিন স্টার্টআপের পরে ধারাবাহিক সূচনা।
• পিকআপ এবং প্লেসমেন্টের সময় সমন্বিত প্রতিক্রিয়া।
• অস্বাভাবিক অপারেটিং অবস্থার সময়মত সনাক্তকরণ.
• বারবার বসানো চক্রের উপর স্থিতিশীল উত্পাদন।

যেহেতু বোর্ড নিয়ন্ত্রণ শৃঙ্খলের শুধুমাত্র একটি অংশ গঠন করে, এর কার্যক্ষমতা স্থিতিশীল শক্তি, সঠিক মেশিনের পরামিতি, অক্ষত তারের, পরিষ্কার সংযোগকারী, কার্যকরী সেন্সর, সঠিক গ্রাউন্ডিং এবং যান্ত্রিকভাবে সাউন্ড হেড উপাদানগুলির উপর নির্ভর করে।

শুধুমাত্র মেশিনের নাম দ্বারা একটি প্রতিস্থাপন নির্বাচন অসঙ্গতি হতে পারে। সবচেয়ে নিরাপদ পদ্ধতি হল সমস্ত উপলব্ধ শনাক্তকারী এবং চাক্ষুষ বিবরণ তুলনা করা।

দ্রুত এবং আরো সঠিক উদ্ধৃতি জন্য, অনুগ্রহ করে প্রদান করুন:

1. বোর্ডের সম্পূর্ণ সামনের দিকের একটি পরিষ্কার ছবি।
2. সম্পূর্ণ পিছনের দিকের একটি পরিষ্কার ফটোগ্রাফ।
3. প্রতিটি লেবেল এবং মুদ্রিত কোডের ক্লোজ-আপ ফটোগ্রাফ।
4. মেশিনের মডেল এবং সিরিয়াল নম্বর।
5. ইনস্টল করা প্লেসমেন্ট-হেড কনফিগারেশন।
6. মেশিন অ্যালার্ম বার্তা বা ত্রুটি কোড.
7. সমস্ত সংযোগকারীর একটি ফটোগ্রাফ।
8. প্রয়োজনীয় পরিমাণ।
9. পছন্দের বোর্ড শর্ত.
10. ডেলিভারি দেশ এবং পোস্টাল কোড।

উদ্ধৃত শর্ত লিখিতভাবে নিশ্চিত করা উচিত। পণ্যের ফটোগ্রাফগুলি প্রকৃত ইউনিট বা একটি রেফারেন্স নমুনা দেখায় কিনা তা নির্ধারণ করতেও পরীক্ষা করা উচিত।

যোগ্য SMT রক্ষণাবেক্ষণ কর্মীদের দ্বারা ইনস্টলেশন সম্পন্ন করা উচিত। বোর্ডে স্ট্যাটিক-সংবেদনশীল ইলেকট্রনিক উপাদান রয়েছে এবং অনুপযুক্ত হ্যান্ডলিং দ্বারা ক্ষতিগ্রস্ত হতে পারে।

• সম্ভব হলে মেশিনের পরামিতি ব্যাক আপ করুন।
• বর্তমান অ্যালার্ম তথ্য রেকর্ড করুন।
• নিশ্চিত করুন যে প্রতিস্থাপন বোর্ড সরানো বোর্ডের সাথে মেলে।
• রক্ষণাবেক্ষণ পদ্ধতি অনুযায়ী মেশিনের শক্তি সংযোগ বিচ্ছিন্ন করুন।
• সঞ্চিত বৈদ্যুতিক শক্তি নিষ্কাশনের জন্য অপেক্ষা করুন।
• একটি গ্রাউন্ডেড ESD কব্জি চাবুক পরেন.
• একটি antistatic কাজ পৃষ্ঠ ব্যবহার করুন।
• অপসারণের আগে প্রতিটি তারের লেবেল করুন।
• প্রতিটি সংযোগকারী অবস্থানের ছবি.
• ক্ষতির জন্য তারের এবং সংযোগকারীগুলি পরিদর্শন করুন।
• তেল, ধুলো বা আর্দ্রতা দূষণের জন্য মেশিনটি পরীক্ষা করুন।
• PCB সরাসরি ধাতব পৃষ্ঠের উপর রাখবেন না।

• বোর্ডটিকে তার প্রান্ত দিয়ে ধরে রাখুন।
• IC পিন বা সংযোগকারী পরিচিতি স্পর্শ করবেন না।
• অবস্থানে একটি সংযোগকারী জোর করবেন না.
• সন্নিবেশ করার আগে তারের অভিযোজন পরীক্ষা করুন।
• নিশ্চিত করুন যে কোনও সংযোগকারী পিন বাঁকানো নেই।
• সমস্ত স্ক্রু এবং সমর্থন সঠিকভাবে ইনস্টল করুন।
• অতিরিক্ত শক্ত করা এড়িয়ে চলুন।
• চলন্ত প্রক্রিয়া থেকে তারের দূরে রাখুন.
• যাচাই করুন যে বোর্ড মেশিন ফ্রেমের সাথে যোগাযোগ করতে পারে না।
• শক্তি প্রয়োগ করার আগে প্রতিটি সংযোগ পুনরায় পরীক্ষা করুন।

• রক্ষণাবেক্ষণ তত্ত্বাবধানে মেশিনে পাওয়ার।
• প্রারম্ভিক ক্রম পর্যবেক্ষণ করুন।
• আসল অ্যালার্ম সাফ হয়েছে কিনা তা পরীক্ষা করুন।
• প্রয়োজনীয় মেশিনের পরামিতি পুনরুদ্ধার করুন।
• যেকোনো প্রয়োজনীয় ক্রমাঙ্কন পদ্ধতি সম্পূর্ণ করুন।
• কম গতিতে মাথা পরীক্ষা করুন।
• একটি নিয়ন্ত্রিত পিকআপ এবং প্লেসমেন্ট পরীক্ষা চালান।
• অস্বাভাবিক তাপ, গন্ধ, শব্দ, বা বারবার অ্যালার্মের জন্য মনিটর করুন।
• ভর উত্পাদন আগে উপাদান স্থাপন গুণমান নিশ্চিত করুন.
• প্রতিস্থাপনের তারিখ এবং বোর্ডের তথ্য রেকর্ড করুন।

সরবরাহের শর্ত এবং অর্ডার চুক্তির উপর নির্ভর করে, নিম্নলিখিত পরিদর্শন পদ্ধতিগুলি সম্পন্ন করা যেতে পারে:

সঠিক পরীক্ষার সুযোগ উদ্ধৃতিতে উল্লেখ করা উচিত কারণ নতুন, ব্যবহৃত, সংস্কার করা এবং মেরামত করা বোর্ডের বিভিন্ন পরিদর্শন পদ্ধতি থাকতে পারে।

বৈদ্যুতিন নিয়ন্ত্রণ বোর্ডগুলি পরিবহনের সময় স্ট্যাটিক বিদ্যুৎ, কম্পন, প্রভাব, ধুলো এবং আর্দ্রতার বিরুদ্ধে উপযুক্ত সুরক্ষা প্রয়োজন।

1. প্যাকিংয়ের আগে PCB চাক্ষুষভাবে পরীক্ষা করা হয়।
2. সংযোগকারী এবং উন্মুক্ত এলাকা সুরক্ষিত.
3. বোর্ড একটি antistatic ব্যাগ ভিতরে স্থাপন করা হয়.
4. ইউনিটের চারপাশে উপযুক্ত কুশনিং উপাদান যোগ করা হয়।
5. পণ্যটি একটি শক্তিশালী অভ্যন্তরীণ বাক্সের ভিতরে সুরক্ষিত।
6. ভিতরের বাক্স একটি রপ্তানি শক্ত কাগজ ভিতরে স্থাপন করা হয়.
7. নড়াচড়া রোধ করার জন্য খালি জায়গা ভরাট করা হয়।
8. প্যাকেজটি সিল করা হয়েছে এবং চালানের জন্য লেবেলযুক্ত।

প্রকৃত ডেলিভারি সময় পণ্যের প্রাপ্যতা, পরিদর্শনের প্রয়োজনীয়তা, গন্তব্য, কাস্টমস ক্লিয়ারেন্স এবং নির্বাচিত শিপিং পরিষেবার উপর নির্ভর করে।

KXFE00GXA00 এবং N610090171AA সাধারণত এই হেড কন্ট্রোল বোর্ড সনাক্ত করতে একসাথে ব্যবহার করা হয়। যাইহোক, ক্রেতাদের বিনিময়যোগ্যতা নিশ্চিত করার আগে MC16CB-4, মুদ্রিত বোর্ড সংশোধন, সংযোগকারী বিন্যাস এবং শারীরিক উপাদান বিন্যাসের তুলনা করা উচিত।

বোর্ডটি সামঞ্জস্যপূর্ণ CM402 এবং CM602 হেড-কন্ট্রোল অ্যাপ্লিকেশনের সাথে যুক্ত, কিন্তু প্রতিটি মেশিন কনফিগারেশন অপরিহার্যভাবে অভিন্ন নয়। মেশিনের সিরিয়াল নম্বর, হেড টাইপ, বোর্ড রিভিশন, সফ্টওয়্যার কনফিগারেশন এবং সংযোগকারী লেআউট ইনস্টল করার আগে চেক করা উচিত।

T1910008 একটি অতিরিক্ত শনাক্তকরণ, উত্পাদন, পরিদর্শন, বা বোর্ড-সম্পর্কিত চিহ্নিতকরণ হিসাবে উপস্থিত হতে পারে। এটি শুধুমাত্র অর্ডার রেফারেন্স হিসাবে ব্যবহার করা উচিত নয়। অনুগ্রহ করে একটি পরিষ্কার ছবি দিন যাতে এটি প্রতিস্থাপন ইউনিটের সাথে তুলনা করা যায়।

না। হেড অ্যালার্ম ক্ষতিগ্রস্ত তার, সংযোগকারী, সেন্সর, মোটর, ভালভ, পাওয়ার মডিউল, যান্ত্রিক সমাবেশ, গ্রাউন্ডিং সমস্যা, বা ভুল মেশিন প্যারামিটারের কারণেও হতে পারে। উপযুক্ত সমস্যা সমাধানের পরেই বোর্ডটি প্রতিস্থাপন করা উচিত।

বর্তমান স্টকের উপর নির্ভর করে নতুন, পরীক্ষিত ব্যবহৃত, সংস্কার করা বা মেরামত-পরিষেবা বিকল্পগুলি অফার করা যেতে পারে। সঠিক অবস্থা, পরীক্ষার পদ্ধতি, ফটোগ্রাফ, লিড টাইম, ওয়ারেন্টি শর্তাবলী এবং মূল্য অফিসিয়াল উদ্ধৃতিতে নিশ্চিত করা উচিত।

• এসএমটি মেশিন বোর্ড এবং প্রতিস্থাপন যন্ত্রাংশের কেন্দ্রীভূত সরবরাহ।
• বন্ধ এবং পরিপক্ক প্লেসমেন্ট-মেশিন প্ল্যাটফর্মের জন্য সমর্থন।
• চালানের আগে অংশ-সংখ্যা এবং ফটোগ্রাফ তুলনা।
• নতুন, পরীক্ষিত ব্যবহৃত এবং সংস্কারকৃত ইউনিটের নমনীয় সরবরাহ।
• জরুরী রক্ষণাবেক্ষণের জন্য অল্প পরিমাণে ক্রয়।
• প্রতিরক্ষামূলক আন্তর্জাতিক রপ্তানি প্যাকেজিং।
• বিশ্বব্যাপী এক্সপ্রেস এবং মালবাহী-শিপিং সমর্থন।
• ফিডার, মোটর, সেন্সর, তার, ভালভ, বেল্ট এবং অগ্রভাগের সাথে সম্মিলিত চালান।
• মেশিন মডেল এবং বোর্ড-রিভিশন মিলের জন্য প্রযুক্তিগত যোগাযোগ।
• কারখানা, পরিবেশক, পরিষেবা সংস্থা এবং সরঞ্জাম পুনঃবিক্রেতাদের জন্য সমর্থন।

SMT পার্টস সাপ্লাই লিমিটেড

KXFE00GXA00 N610090171AA T1910008 MC16CB-4 SMT হেড কন্ট্রোল বোর্ডের জন্য সঠিক উদ্ধৃতির জন্য, অনুগ্রহ করে নিম্নলিখিত তথ্য পাঠান:

• প্রয়োজনীয় পরিমাণ।
• মেশিন মডেল: CM402 বা CM602।
• মেশিনের সিরিয়াল নম্বর।
• প্লেসমেন্ট-হেড টাইপ।
• সামনে এবং পিছনের বোর্ডের ছবি।
• সম্পূর্ণ অংশ-সংখ্যা লেবেল.
• সংযোগকারী-লেআউট ফটোগ্রাফ।
• বিদ্যমান অ্যালার্ম তথ্য।
• প্রয়োজনীয় পণ্য শর্ত.
• ডেলিভারি দেশ এবং পোস্টাল কোড।

আমাদের দল উদ্ধৃতি প্রস্তুত করার আগে উপলব্ধ বোর্ডের সাথে জমা দেওয়া তথ্যের তুলনা করবে।
