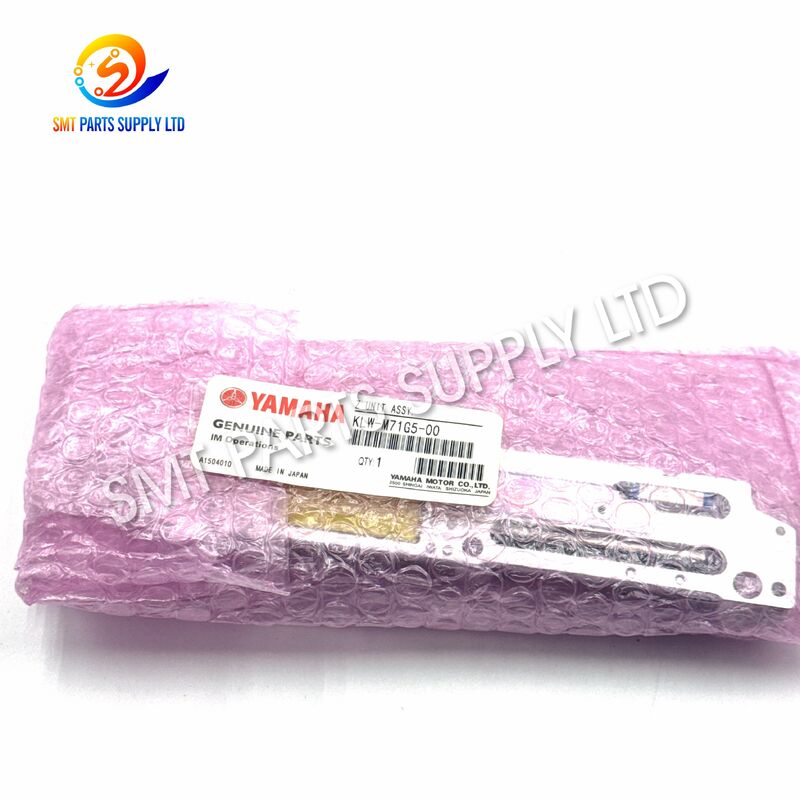

Yamaha KLW-M71G5-00 Z-Axis Linear Motor Unit for YSM10 YSM20R with Precision Controlled Vertical Movement and Integrated Unit Assembly. যমাহা KLW-M71G5-00 YSM10 YSM20R এর জন্য Z-অক্ষ রৈখিক মোটর ইউনিট যথার্থভাবে নিয়ন্ত্রিত উল্লম্ব আন্দোলন এবং ইন্টিগ্রেটেড ইউনিট সমাবেশ সহ

Yamaha KLW-M71G5-00 Z-অক্ষ লিনিয়ার মোটর ইউনিট YSM10 YSM20R

Yamaha KLW-M71G5-00 Z-অক্ষ লিনিয়ার মোটর ইউনিট হল একটি নির্ভুল গতি সংযোজন যা সামঞ্জস্যপূর্ণ Yamaha YSM10 এবং YSM20R SMT প্লেসমেন্ট সরঞ্জামের জন্য তৈরি করা হয়েছে। মাউন্টিং-হেড Z-অক্ষ মেকানিজমে ইনস্টল করা, ইউনিটটি নিয়ন্ত্রিত উল্লম্ব চলাচলকে সমর্থন করে যা একটি অগ্রভাগ একটি উপাদানের কাছে আসার সময়, পিকআপ সম্পন্ন করার সময়, প্লেসমেন্ট অবস্থানে যাওয়ার সময় এবং প্রিন্টেড সার্কিট বোর্ডে উপাদানটি স্থাপন করার সময় প্রয়োজন হয়।

একটি স্থিতিশীল Z-অক্ষ সংযোজন ধারাবাহিক পিকআপ উচ্চতা, প্লেসমেন্ট উচ্চতা, অপারেটিং ছন্দ এবং অগ্রভাগের চলাচল বজায় রাখার জন্য অপরিহার্য। যখন বিদ্যমান ইউনিটটি জীর্ণ, ক্ষতিগ্রস্ত, দূষিত বা যান্ত্রিকভাবে অস্থির হয়ে ওঠে, তখন মেশিনটি অস্বাভাবিক চলাচল, পিকআপ ত্রুটি, প্লেসমেন্ট-উচ্চতার পরিবর্তন, কম্পন, অ্যালার্ম বা উৎপাদন দক্ষতা হ্রাস অনুভব করতে পারে।

KLW-M71G5-00 একটি সমন্বিত Z ইউনিট হিসাবে সরবরাহ করা হয়, কোনও সম্পর্কহীন সাধারণ-উদ্দেশ্য মোটর হিসাবে নয়। এটি রক্ষণাবেক্ষণ দল, SMT উৎপাদন সুবিধা, সরঞ্জাম সংস্কারক এবং খুচরা যন্ত্রাংশ পরিবেশকদের জন্য উপযুক্ত যারা Yamaha প্লেসমেন্ট সরঞ্জামের জন্য সঠিকভাবে চিহ্নিত প্রতিস্থাপন প্রয়োজন। কেনার আগে অংশ নম্বর এবং মেশিন কনফিগারেশন পরীক্ষা করা উচিত।

কারণ: কেন Z-অক্ষ মোটর ইউনিটগুলির প্রতিস্থাপন প্রয়োজন

একটি SMT মেশিনের মাউন্টিং হেড দৈনিক উৎপাদনে প্রচুর পরিমাণে পুনরাবৃত্তিমূলক উল্লম্ব চলাচল সম্পাদন করে। প্রতিটি পিকআপ-এবং-প্লেসমেন্ট চক্রের জন্য Z-অক্ষ মেকানিজমকে অগ্রভাগকে নির্ভুলভাবে নিচে নামাতে এবং তুলতে হয়। দীর্ঘ অপারেটিং ঘন্টা, উচ্চ উৎপাদন গতি, ধুলো, গ্রীস অবনতি, দুর্ঘটনাজনিত অগ্রভাগের সংঘর্ষ এবং ভুল রক্ষণাবেক্ষণ ধীরে ধীরে সংযোজনের অবস্থা প্রভাবিত করতে পারে।

Z-অক্ষ ইউনিটের ব্যর্থতার সাধারণ কারণগুলির মধ্যে রয়েছে:

একটি Z-অক্ষ সমস্যা কেবল একটি উপসর্গ থেকে নির্ণয় করা উচিত নয়। ইউনিট প্রতিস্থাপনের আগে, প্রযুক্তিবিদদের অগ্রভাগের শ্যাফ্ট, সংযোগকারী, কেবল, হেড মেকানিজম, কন্ট্রোলার ফিডব্যাক, মাউন্টিং পজিশন এবং সম্পর্কিত যান্ত্রিক অংশগুলিও পরিদর্শন করা উচিত।

একটি জীর্ণ বা ক্ষতিগ্রস্ত Z ইউনিটের সাধারণ উপসর্গ

নিম্নলিখিত শর্তগুলি নির্দেশ করতে পারে যে বিদ্যমান Z-অক্ষ ইউনিটটির পরিদর্শন বা প্রতিস্থাপন প্রয়োজন:

এই উপসর্গগুলি অন্যান্য মেশিন সিস্টেম থেকেও উদ্ভূত হতে পারে। প্রতিস্থাপন অর্ডার বা ইনস্টল করার আগে একটি সম্পূর্ণ পরিদর্শন সুপারিশ করা হয়।

সমাধান: নিয়ন্ত্রিত উল্লম্ব হেড চলাচল পুনরুদ্ধার করুন

ত্রুটিপূর্ণ বা অস্থির Z-অক্ষ ইউনিটকে সঠিকভাবে মিলে যাওয়া KLW-M71G5-00 সংযোজন দিয়ে প্রতিস্থাপন করা মাউন্টিং হেডের যান্ত্রিক প্রতিক্রিয়া পুনরুদ্ধার করতে সাহায্য করতে পারে। বিদ্যমান ইউনিটটি প্রয়োজনীয় উৎপাদন অবস্থার মধ্যে আর কাজ করতে না পারলে প্রতিস্থাপনটি একটি ব্যবহারিক রক্ষণাবেক্ষণ সমাধান প্রদানের উদ্দেশ্যে তৈরি করা হয়েছে।

প্রধান রক্ষণাবেক্ষণের উদ্দেশ্যগুলি হল:

প্রতিস্থাপন ইউনিটটি Yamaha SMT সরঞ্জামের সাথে পরিচিত যোগ্য প্রযুক্তিবিদদের দ্বারা ইনস্টল করা উচিত। ইনস্টলেশনের পরে মেশিন ক্যালিব্রেশন এবং অপারেশনাল যাচাইকরণ সম্পন্ন করতে হবে।

মূল পণ্যের সুবিধা

1. স্পষ্টভাবে চিহ্নিত অংশ নম্বর

KLW-M71G5-00 ক্রয় এবং ইনভেন্টরি নিয়ন্ত্রণের জন্য একটি নির্ভুল রেফারেন্স সরবরাহ করে। সঠিক অংশ নম্বর ব্যবহার করে দৃশ্যত অনুরূপ কিন্তু বেমানান সংযোজন নির্বাচন করার ঝুঁকি হ্রাস করে।

2. সমন্বিত Z-অক্ষ ইউনিট

পণ্যটি একটি Z-অক্ষ ইউনিট সংযোজন হিসাবে সরবরাহ করা হয়, যা এটিকে প্রতিস্থাপনের জন্য উপযুক্ত করে তোলে যখন সম্পূর্ণ গতি ইউনিটটির পরিষেবা প্রয়োজন হয়, কেবল একটি পৃথক উপাদানের নয়।

3. SMT মাউন্টিং-হেড অপারেশনের জন্য ডিজাইন করা হয়েছে

সংযোজনটি উপাদান পিকআপ এবং প্লেসমেন্ট প্রক্রিয়া চলাকালীন পুনরাবৃত্ত উল্লম্ব চলাচলকে সমর্থন করে, যেখানে নিয়ন্ত্রিত গতি এবং ধারাবাহিক উচ্চতা গুরুত্বপূর্ণ।

4. রক্ষণাবেক্ষণ ইনভেন্টরির জন্য উপযুক্ত

SMT কারখানাগুলি পরিকল্পিত রক্ষণাবেক্ষণ, জরুরি প্রতিস্থাপন, মেশিন সংস্কার, বা লাইন পুনরুদ্ধারের জন্য অংশটিকে একটি গুরুত্বপূর্ণ খুচরা যন্ত্রাংশ হিসাবে রাখতে পারে।

5. ডাউনটাইম হ্রাস সমর্থন করে

একটি পূর্ব-যাচাইকৃত প্রতিস্থাপন ইউনিট রক্ষণাবেক্ষণ দলগুলিকে দ্রুত প্রতিক্রিয়া জানাতে সাহায্য করে যখন একটি Z-অক্ষ ব্যর্থতা উৎপাদন ব্যাহত করে।

6. চালানের আগে পরিদর্শন

উপলভ্য ইউনিটগুলি অংশ-নম্বর সনাক্তকরণ, চেহারা, সংযোগকারী, মাউন্টিং পৃষ্ঠতল এবং মৌলিক যান্ত্রিক অবস্থার জন্য পরীক্ষা করা যেতে পারে।

7. নমনীয় সরবরাহ অবস্থা

স্টক প্রাপ্যতা এবং গ্রাহকের প্রয়োজনীয়তার উপর নির্ভর করে, সরবরাহ শর্তাবলীর মধ্যে নতুন, আসল-ব্যবহৃত, সংস্কারকৃত, বা সমতুল্য প্রতিস্থাপন বিকল্প অন্তর্ভুক্ত থাকতে পারে। সঠিক অবস্থা উদ্ধৃতিতে নিশ্চিত করা উচিত।

8. আন্তর্জাতিক ডেলিভারি সমর্থন

কম্প্যাক্ট শিল্প খুচরা যন্ত্রাংশ আন্তর্জাতিক কুরিয়ার, এয়ারফ্রেইট, বা অর্ডার পরিমাণ এবং গন্তব্য অনুসারে একত্রিত চালানের জন্য প্যাক করা যেতে পারে।

স্পেসিফিকেশন

গুরুত্বপূর্ণ:ভোল্টেজ, প্রতিরোধ, সংযোগকারী বিন্যাস, মাউন্টিং মাত্রা, এবং হেড সামঞ্জস্যতা চেহারা থেকে অনুমান করা উচিত নয়। অর্ডার করার আগে অনুগ্রহ করে মূল অংশ লেবেল এবং মেশিন তথ্য সরবরাহ করুন।

সামঞ্জস্যতা রেফারেন্স

শিল্প তালিকাগুলি KLW-M71G5-00 কে Yamaha YSM10/YSM20-সিরিজ Z ইউনিট অ্যাসেম্বলি হিসাবে বর্ণনা করে, যখন কিছু তালিকা YSM20R-এরও উল্লেখ করে। এই কারণে, ক্রয় অনুমোদন মেশিন নামের উপর ভিত্তি করে নয়, ইনস্টল করা অংশ নম্বরের উপর ভিত্তি করে হওয়া উচিত।

প্রয়োগ

KLW-M71G5-00 Z-অক্ষ লিনিয়ার মোটর ইউনিট বিভিন্ন SMT উৎপাদন এবং রক্ষণাবেক্ষণ পরিবেশে ব্যবহার করা যেতে পারে।

SMT উৎপাদন লাইন

ধারাবাহিক বা মাল্টি-শিফট উৎপাদনে Yamaha প্লেসমেন্ট মেশিন চালনাকারী ইলেকট্রনিক্স কারখানার জন্য উপযুক্ত।

মেশিন প্রতিরোধমূলক রক্ষণাবেক্ষণ

ইউনিটটি নির্ধারিত মেশিন সার্ভিসের সময় একটি গুরুত্বপূর্ণ খুচরা যন্ত্রাংশ হিসাবে প্রস্তুত করা যেতে পারে, বিশেষ করে যেখানে উৎপাদন ব্যাহত হলে উচ্চ খরচ হয়।

জরুরী ব্রেকডাউন মেরামত

যখন রোগ নির্ণয় Z-অক্ষ ইউনিট ব্যর্থতা নিশ্চিত করে, তখন একটি যাচাইকৃত প্রতিস্থাপন দীর্ঘায়িত মেশিন ডাউনটাইম কমাতে সাহায্য করতে পারে।

সরঞ্জাম সংস্কার

সামঞ্জস্যপূর্ণ Yamaha YSM-সিরিজ প্লেসমেন্ট মেশিনগুলির পুনর্গঠন বা পুনঃশর্তকরণের সময় ব্যবহৃত হয়।

খুচরা যন্ত্রাংশ বিতরণ

SMT কারখানা, চুক্তি নির্মাতা, মেরামত কেন্দ্র এবং সরঞ্জাম ব্যবসায়ীদের সমর্থনকারী শিল্প যন্ত্রাংশ সরবরাহকারীদের জন্য উপযুক্ত।

উৎপাদন ক্ষমতা সম্প্রসারণ

নতুন ইনস্টল করা বা স্থানান্তরিত SMT লাইনগুলির জন্য অতিরিক্ত খুচরা যন্ত্রাংশ ইনভেন্টরি প্রস্তুত করার সময় দরকারী।

ইলেকট্রনিক্স উৎপাদন অ্যাপ্লিকেশন

কিভাবে কাজ করে

Z-অক্ষ অগ্রভাগ বা মাউন্টিং-হেড মেকানিজমের নিয়ন্ত্রিত উল্লম্ব চলাচলের জন্য দায়ী। এর অপারেশন SMT পিকআপ-এবং-প্লেসমেন্ট চক্রের একটি অপরিহার্য অংশ গঠন করে।

ধাপ 1: উপাদান অবস্থান

ফিডার প্রোগ্রাম করা পিকআপ অবস্থানে একটি উপাদান উপস্থাপন করে। মাউন্টিং হেড নির্বাচিত অগ্রভাগকে উপাদানের উপরে সারিবদ্ধ করার জন্য অনুভূমিকভাবে চলে।

ধাপ 2: Z-অক্ষ নিচে নামানো

Z-অক্ষ ইউনিট অগ্রভাগকে উপাদানের দিকে নিচে নামায়। মেশিনের প্রোগ্রামিং, উপাদান ডেটা, অগ্রভাগের ধরণ এবং ক্যালিব্রেশন তথ্যের উপর ভিত্তি করে ভ্রমণের দূরত্ব নিয়ন্ত্রিত হয়।

ধাপ 3: উপাদান পিকআপ

অগ্রভাগ প্রয়োজনীয় পিকআপ উচ্চতায় পৌঁছায়। উপাদানটি ধরে রাখার জন্য অগ্রভাগের মাধ্যমে ভ্যাকুয়াম প্রয়োগ করা হয়।

ধাপ 4: Z-অক্ষ উত্তোলন

Z-অক্ষ অগ্রভাগ এবং পিক করা উপাদানটিকে ফিডার থেকে দূরে তুলে নেয়। স্থিতিশীল উল্লম্ব চলাচল উপাদান স্থানচ্যুতি বা ক্ষতি প্রতিরোধ করতে সাহায্য করে।

ধাপ 5: পরিদর্শন এবং সংশোধন

মেশিনের কনফিগারেশনের উপর নির্ভর করে, উপাদানটি ভিশন স্বীকৃতির মাধ্যমে যেতে পারে। সিস্টেম প্লেসমেন্টের আগে অবস্থান এবং ঘূর্ণন পরীক্ষা করে।

ধাপ 6: PCB অবস্থানে চলাচল

হেড প্রিন্টেড সার্কিট বোর্ডের প্রোগ্রাম করা প্লেসমেন্ট স্থানাঙ্কে ভ্রমণ করে।

ধাপ 7: নিয়ন্ত্রিত প্লেসমেন্ট

Z-অক্ষ উপাদানটিকে সংজ্ঞায়িত প্লেসমেন্ট উচ্চতায় নিচে নামায়। নির্ভুল চলাচল গুরুত্বপূর্ণ কারণ অতিরিক্ত উচ্চতা, অপর্যাপ্ত উচ্চতা, বা অস্থির চলাচল প্লেসমেন্টের গুণমানকে প্রভাবিত করতে পারে।

ধাপ 8: মুক্তি এবং প্রত্যাবর্তন

উপাদানটি মুক্তি পায়, এবং Z-অক্ষ পরবর্তী চক্রের জন্য অগ্রভাগকে তুলে নেয়।

এই ক্রমটি অবিচ্ছিন্নভাবে পুনরাবৃত্তি করা হয়। অতএব, Z ইউনিটকে অবশ্যই প্রচুর সংখ্যক উৎপাদন চক্রের মাধ্যমে স্থিতিশীল প্রতিক্রিয়া প্রদান করতে হবে।

অন্যান্য SMT সিস্টেমের সাথে কার্যকরী সম্পর্ক

একটি সঠিক Z-অক্ষ ইউনিট একা ভুল অগ্রভাগ নির্বাচন, ক্ষতিগ্রস্ত ফিডার, ভ্যাকুয়াম লিকেজ, দুর্বল PCB সমর্থন, বা ভুল প্রোগ্রামিংয়ের জন্য ক্ষতিপূরণ দিতে পারে না। নির্ভরযোগ্য উৎপাদন সম্পূর্ণ মেশিন সিস্টেমের উপর নির্ভর করে।

ইনস্টলেশন নির্দেশিকা

ইনস্টলেশন প্রশিক্ষিত SMT রক্ষণাবেক্ষণ কর্মীদের দ্বারা সম্পাদিত হওয়া উচিত।

ইনস্টলেশনের আগে

1. অনুমোদিত শাটডাউন পদ্ধতি অনুসারে মেশিন বন্ধ করুন।
2. বৈদ্যুতিক শক্তি সংযোগ বিচ্ছিন্ন করুন এবং সুবিধা লকআউট প্রয়োজনীয়তা অনুসরণ করুন।
3. বর্তমান মেশিন অ্যালার্ম এবং অপারেটিং উপসর্গগুলি রেকর্ড করুন।
4. মূল ইনস্টলেশন অবস্থান এবং কেবল রুটিংয়ের ছবি তুলুন।
5. নিশ্চিত করুন যে পুরানো ইউনিটের লেবেল KLW-M71G5-00 বা একটি অনুমোদিত প্রতিস্থাপন রেফারেন্স।
6. পরিবহন ক্ষতির জন্য প্রতিস্থাপন ইউনিট পরিদর্শন করুন।
7. সংযোগকারী, মাউন্টিং পয়েন্ট, কেবল দৈর্ঘ্য এবং যান্ত্রিক ইন্টারফেস তুলনা করুন।
8. পরিষ্কার সরঞ্জাম এবং একটি ইলেক্ট্রোস্ট্যাটিক-সুরক্ষিত কাজের এলাকা প্রস্তুত করুন।

ইনস্টলেশনের সময়

1. কেবল দ্বারা সংযোগকারী টেনে আনবেন না।
2. ধুলো এবং দূষণ থেকে উন্মুক্ত সংযোগকারীগুলি রক্ষা করুন।
3. স্ক্রু, ওয়াশার, বন্ধনী এবং স্পেসারগুলি তাদের আসল অবস্থানে রাখুন।
4. সংযোজনটিকে মাউন্টিং অবস্থানে জোর করে ঢোকাবেন না।
5. স্ক্রু শক্ত করার আগে যান্ত্রিক অ্যালাইনমেন্ট নিশ্চিত করুন।
6. ধারালো প্রান্ত এবং চলমান অংশগুলি থেকে দূরে কেবলগুলি রুট করুন।
7. মেশিন পরিষেবা পদ্ধতি অনুসারে মাউন্টিং হার্ডওয়্যার শক্ত করুন।
8. শক্তি প্রয়োগ করার আগে প্রতিটি সংযোগ পুনরায় পরীক্ষা করুন।

ইনস্টলেশনের পরে

1. প্রয়োজনীয় মেশিন ইনিশিয়ালাইজেশন সম্পাদন করুন।
2. Z-অক্ষের জন্য অবাধ এবং বাধাহীন চলাচল পরীক্ষা করুন।
3. নিরাপদ বা হ্রাসকৃত অপারেটিং গতিতে চলাচল চালান।
4. শব্দ, কম্পন, কেবল চলাচল এবং অ্যালার্ম স্থিতি পর্যবেক্ষণ করুন।
5. অগ্রভাগ-উচ্চতা এবং হেড-সম্পর্কিত ক্যালিব্রেশন সম্পন্ন করুন।
6. উপযুক্ত উপাদান ব্যবহার করে পিকআপ পরীক্ষা করুন।
7. নিয়ন্ত্রিত পরীক্ষা বোর্ডে প্লেসমেন্ট উচ্চতা যাচাই করুন।
8. সফল যাচাইকরণের পরে ধীরে ধীরে উৎপাদন গতি বাড়ান।
9. প্রতিস্থাপনের তারিখ এবং রক্ষণাবেক্ষণের ফলাফল রেকর্ড করুন।

পরিদর্শন এবং গুণমান-নিয়ন্ত্রণ প্রক্রিয়া

কার্যকরী পরীক্ষা পণ্যের অবস্থা, উপলব্ধ পরীক্ষা প্ল্যাটফর্ম এবং অর্ডার চুক্তির উপর নির্ভর করে। নির্দিষ্ট পরীক্ষা প্রতিবেদন বা অপারেটিং ভিডিওর প্রয়োজনীতা সহ ক্রেতাদের অর্ডার দেওয়ার আগে তাদের প্রয়োজনীয়তা উল্লেখ করা উচিত।

প্যাকেজিং এবং ডেলিভারি

Z-অক্ষ ইউনিট একটি নির্ভুল শিল্প সংযোজন এবং পরিবহনের সময় প্রভাব, আর্দ্রতা, ধুলো এবং সংযোগকারী ক্ষতি থেকে রক্ষা করা উচিত।

প্রস্তাবিত প্যাকিং পদ্ধতি

উপলভ্য শিপিং পদ্ধতি

• DHL এক্সপ্রেস
• FedEx এক্সপ্রেস
• UPS এক্সপ্রেস
• আন্তর্জাতিক এয়ারফ্রেইট
• একত্রিত চালান
• গ্রাহক-নির্ধারিত ফরওয়ার্ডার
• একটি দেশীয় ফ্রেট গুদামে ডেলিভারি

শিপিং খরচ এবং ডেলিভারি সময় গন্তব্য, প্যাকেজের আকার, ঘোষিত প্রয়োজনীয়তা এবং নির্বাচিত পরিবহন পদ্ধতির উপর নির্ভর করে।

সঠিক Z-অক্ষ ইউনিট কিভাবে নির্বাচন করবেন

কেবলমাত্র পণ্যের চেহারার উপর ভিত্তি করে একটি প্রতিস্থাপন নির্বাচন করলে ভুল ক্রয় হতে পারে। অনুরূপ দেখতে SMT মোটর সংযোজনগুলিতে ভিন্ন সংযোগকারী, মাউন্টিং পজিশন, বৈদ্যুতিক প্যারামিটার, ভ্রমণের প্রয়োজনীয়তা, বা মেশিন অ্যাপ্লিকেশন থাকতে পারে।

ধাপ 1: সম্পূর্ণ অংশ নম্বর পরীক্ষা করুন

নিশ্চিত করুন যে মূল লেবেলে দেখানো হয়েছে:

KLW-M71G5-00

লেবেলে প্রদর্শিত যেকোনো প্রত্যয় বা সংশোধনও সরবরাহ করুন, যেমন একটি অতিরিক্ত অক্ষর বা “X” রেফারেন্স।

ধাপ 2: মেশিন মডেল নিশ্চিত করুন

সম্পূর্ণ মেশিন সনাক্তকরণ সরবরাহ করুন:

• Yamaha YSM10
• Yamaha YSM20
• Yamaha YSM20R
• অন্যান্য সঠিক মডেল, প্রযোজ্য হলে

ধাপ 3: মেশিন সিরিয়াল নম্বর নিশ্চিত করুন

একই মডেলের মেশিনগুলিতে ভিন্ন উৎপাদন সংশোধন বা হেড কনফিগারেশন থাকতে পারে। সিরিয়াল নম্বর প্রযুক্তিগত যাচাইকরণ উন্নত করে।

ধাপ 4: হেড টাইপ নিশ্চিত করুন

একই প্লেসমেন্ট-মেশিন সিরিজ ভিন্ন হেড ব্যবহার করতে পারে। হেড সনাক্তকরণ লেবেলের একটি ছবি সুপারিশ করা হয়।

ধাপ 5: সংযোগকারী তুলনা করুন

পরীক্ষা করুন:

• সংযোগকারীর সংখ্যা
• সংযোগকারীর আকৃতি
• পিন বিন্যাস
• কেবল নির্গমন দিক
• কেবল দৈর্ঘ্য
• লকিং প্রক্রিয়া

ধাপ 6: যান্ত্রিক ইন্টারফেস তুলনা করুন

পরীক্ষা করুন:

• মাউন্টিং-হোল অবস্থান
• বন্ধনী আকৃতি
• শ্যাফ্ট এবং গাইড বিন্যাস
• সামগ্রিক প্রোফাইল
• কেবল রুটিং অবস্থান

ধাপ 7: স্পষ্ট পণ্যের ছবি সরবরাহ করুন

প্রস্তাবিত ছবিগুলির মধ্যে রয়েছে:

ধাপ 8: পণ্যের অবস্থা নিশ্চিত করুন

প্রয়োজনীয় সরবরাহ বিকল্পটি নির্বাচন করুন:

ধাপ 9: ওয়ারেন্টি এবং পরীক্ষা নিশ্চিত করুন

সরবরাহকারীকে জিজ্ঞাসা করুন:

• পণ্যের অবস্থা
• পরীক্ষা পদ্ধতি
• ওয়ারেন্টি সময়কাল
• ফেরত প্রয়োজনীয়তা
• সীসা সময়
• অন্তর্ভুক্ত আনুষাঙ্গিক
• প্যাকেজিং পদ্ধতি

অর্ডার তথ্য

দ্রুত এবং নির্ভুল উদ্ধৃতির জন্য, অনুগ্রহ করে নিম্নলিখিত বিবরণ সরবরাহ করুন:

সম্পূর্ণ তথ্য সরবরাহ করলে উদ্ধৃতি বিলম্ব হ্রাস পায় এবং সামঞ্জস্যতা ত্রুটি প্রতিরোধে সহায়তা করে।

ভুলভাবে নির্বাচিত অংশগুলির সাথে তুলনা

মূল ইউনিট যাচাই করার জন্য ব্যয় করা কয়েক মিনিট উল্লেখযোগ্য মেশিন ডাউনটাইম, ফেরত খরচ এবং উৎপাদন বিলম্ব প্রতিরোধ করতে পারে।

রক্ষণাবেক্ষণ সুপারিশ

দৈনিক পরীক্ষা

• অস্বাভাবিক হেড শব্দ পর্যবেক্ষণ করুন।
• পুনরাবৃত্ত পিকআপ বা প্লেসমেন্ট অ্যালার্মের জন্য পরীক্ষা করুন।
• মেশিনের অভ্যন্তর পরিষ্কার রাখুন।
• অগ্রভাগ সংঘর্ষ এবং অস্বাভাবিক চলাচল পর্যবেক্ষণ করুন।
• পুনরাবৃত্ত ত্রুটি কোড রেকর্ড করুন।

সাপ্তাহিক পরীক্ষা

• দৃশ্যমান কেবল রুটিং পরিদর্শন করুন।
• আলগাভাবের জন্য সংযোগকারী পরীক্ষা করুন।
• পুনরাবৃত্ত পিকআপ-ত্রুটি ডেটা পর্যালোচনা করুন।
• দূষণের জন্য হেড এলাকা পরিদর্শন করুন।
• নিশ্চিত করুন যে কোনও অস্বাভাবিক কম্পন তৈরি হচ্ছে না।

পরিকল্পিত রক্ষণাবেক্ষণ

• মেশিন রক্ষণাবেক্ষণ প্রোগ্রাম অনুসরণ করুন।
• Z-অক্ষ মেকানিজম এবং সংশ্লিষ্ট চলমান অংশগুলি পরীক্ষা করুন।
• যান্ত্রিক কাজের পরে ক্যালিব্রেশন সম্পাদন করুন।
• ক্ষতিগ্রস্ত অগ্রভাগ এবং জীর্ণ সম্পর্কিত অংশগুলি প্রতিস্থাপন করুন।
• গুরুত্বপূর্ণ Z-অক্ষ খুচরা যন্ত্রাংশ সঠিকভাবে সংরক্ষণ করুন।

খুচরা যন্ত্রাংশ সঞ্চয়স্থান

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

1. KLW-M71G5-00 কি প্রতিটি Yamaha YSM10 এবং YSM20R মেশিনের জন্য উপযুক্ত?

অগত্যা নয়। এটি সাধারণত Yamaha YSM10 এবং YSM20-সিরিজ সরঞ্জামের জন্য উল্লেখ করা হয়, তবে হেড টাইপ, মেশিন সংশোধন, সংযোগকারী এবং সিরিয়াল-নম্বর কনফিগারেশন ভিন্ন হতে পারে। অর্ডার করার আগে অনুগ্রহ করে মূল লেবেল নিশ্চিত করুন এবং মেশিন তথ্য সরবরাহ করুন।

2. এই পণ্যটি কি কেবল একটি মোটর নাকি একটি সম্পূর্ণ Z-অক্ষ সংযোজন?

KLW-M71G5-00 সাধারণত একটি Z ইউনিট অ্যাসেম্বলি হিসাবে সরবরাহ এবং চিহ্নিত করা হয়। সঠিক অন্তর্ভুক্ত উপাদানগুলি স্টক অবস্থার উপর নির্ভর করে পরিবর্তিত হতে পারে, তাই গ্রাহকদের বর্তমান ছবি এবং উদ্ধৃতি বিবরণ ব্যবহার করে সরবরাহকৃত কনফিগারেশন নিশ্চিত করা উচিত।

3. ইউনিটটি কি পিকআপ এবং প্লেসমেন্ট ত্রুটিগুলি সমাধান করতে পারে?

যদি ত্রুটিটি অস্থির বা ত্রুটিপূর্ণ Z-অক্ষ চলাচলের কারণে হয় তবে এটি সাহায্য করতে পারে। তবে, পিকআপ ত্রুটিগুলি অগ্রভাগ, ফিডার, ভ্যাকুয়াম লিকেজ, উপাদান উপস্থাপনা, ক্যালিব্রেশন, কেবল, কন্ট্রোলার, বা ভুল প্রোগ্রাম সেটিংস থেকেও উদ্ভূত হতে পারে।

4. উদ্ধৃতির আগে কি তথ্যের প্রয়োজন?

অনুগ্রহ করে অংশ নম্বর, মেশিন মডেল, সিরিয়াল নম্বর, হেড টাইপ, প্রয়োজনীয় পরিমাণ, কাঙ্ক্ষিত পণ্যের অবস্থা, ডেলিভারি দেশ এবং মূল ইউনিট লেবেল, সংযোগকারী এবং মাউন্টিং কাঠামোর স্পষ্ট ছবি সরবরাহ করুন।

5. Z-অক্ষ ইউনিট প্রতিস্থাপনের পরে কি ক্যালিব্রেশন প্রয়োজন?

হ্যাঁ। যান্ত্রিক প্রতিস্থাপনের পরে, যোগ্য প্রযুক্তিবিদদের মেশিনটিকে স্বাভাবিক-গতির উৎপাদনে ফিরিয়ে আনার আগে প্রয়োজনীয় ইনিশিয়ালাইজেশন, চলাচল পরীক্ষা, অগ্রভাগ-উচ্চতা ক্যালিব্রেশন, পিকআপ পরীক্ষা এবং প্লেসমেন্ট যাচাইকরণ সম্পন্ন করা উচিত।

আমাদের সাথে যোগাযোগ করুন

আপনার Yamaha YSM10 বা YSM20R মাউন্টিং-হেড Z-অক্ষ সিস্টেমের জন্য একটি নির্ভরযোগ্য প্রতিস্থাপন খুঁজছেন?

দ্রুত প্রযুক্তিগত নিশ্চিতকরণ এবং উদ্ধৃতির জন্য নিম্নলিখিত তথ্য আমাদের পাঠান:

• অংশ নম্বর: KLW-M71G5-00
• Yamaha মেশিন মডেল
• মেশিন সিরিয়াল নম্বর
• মাউন্টিং-হেড টাইপ
• প্রয়োজনীয় পরিমাণ
• পছন্দের অবস্থা
• মূল-ইউনিট লেবেল ছবি
• সংযোগকারী এবং মাউন্টিং ছবি
• ডেলিভারি দেশ এবং পোস্টাল কোড

আমরা বিশ্বব্যাপী SMT কারখানা, সরঞ্জাম-রক্ষণাবেক্ষণ দল, চুক্তি নির্মাতা, মেরামত কেন্দ্র এবং শিল্প খুচরা যন্ত্রাংশ পরিবেশকদের সমর্থন করি।

আজই আমাদের সাথে যোগাযোগ করুন:

• সামঞ্জস্যতা নিশ্চিতকরণ
• বর্তমান স্টক প্রাপ্যতা
• পণ্য-অবস্থা নির্বাচন
• পরিদর্শন ছবি
• প্যাকিং তথ্য
• শিপিং উদ্ধৃতি
• বাল্ক-অর্ডার সমর্থন
• সম্পর্কিত Yamaha SMT খুচরা যন্ত্রাংশ

ট্রেডমার্ক নোটিশ:Yamaha এবং সম্পর্কিত মেশিন মডেল নামগুলি কেবল পণ্য সনাক্তকরণ এবং সামঞ্জস্যতা রেফারেন্সের জন্য ব্যবহৃত হয়। সমস্ত ট্রেডমার্ক তাদের নিজ নিজ মালিকদের অন্তর্গত।
