এসএমসি এএফ৩০পি-০৬০এস এএফএম৪০পি-০৬০এএস ৫ মাইক্রোমিটার ০.৩ মাইক্রোমিটার ফিল্টার এলিমেন্ট সেট কম্প্রেসড-এয়ার পার্টিকুলার এবং অয়েল-মিস্ট ফিল্টারিংয়ের জন্য

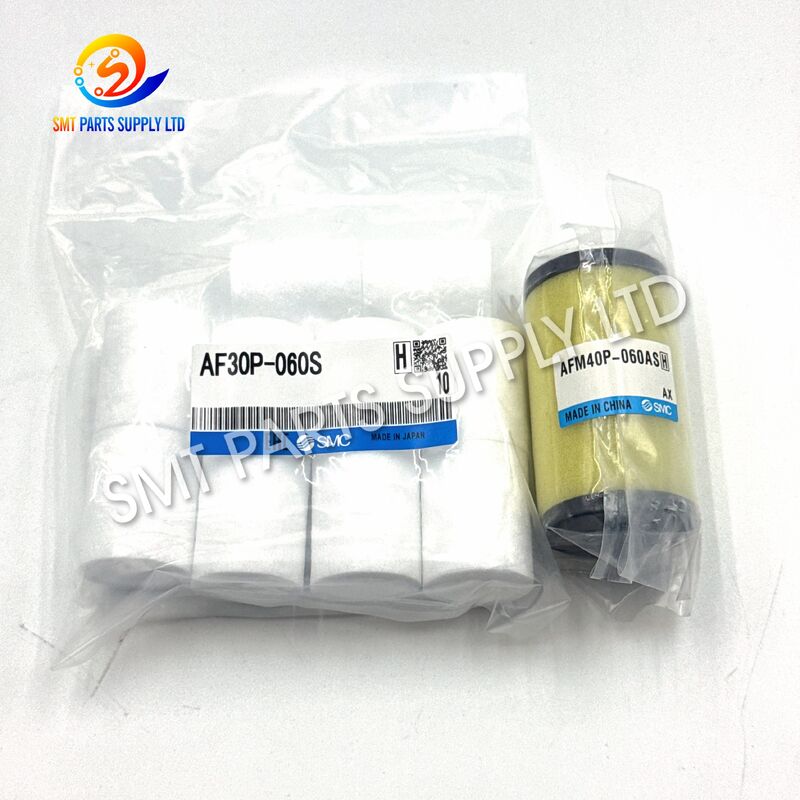

SMC AF30P-060S AFM40P-060AS 5μm 0.3μm AF30 AFM40 ফিল্টার উপাদান সেট

SMC AF30P-060S এবং AFM40P-060AS ফিল্টার উপাদান সেটটি SMT উত্পাদন সরঞ্জাম, স্বয়ংক্রিয় সমাবেশ লাইন, পরিদর্শন মেশিন, বায়ুসংক্রান্ত টুলিং এবং শিল্প নিয়ন্ত্রণ ব্যবস্থায় ব্যবহৃত সংকুচিত-বায়ু প্রস্তুতি সিস্টেমের প্রতিরোধমূলক রক্ষণাবেক্ষণের জন্য ডিজাইন করা হয়েছে। AF30P-060S AF30-সিরিজ এয়ার ফিল্টারগুলির জন্য একটি নামমাত্র 5 μm ফিল্টার উপাদান হিসাবে কাজ করে, যখন AFM40P-060AS হল একটি উপাদান সমাবেশ যা AFM40-সিরিজ মিস্ট বিভাজকগুলির সাথে ব্যবহৃত হয়। অফিসিয়াল SMC রেফারেন্স তথ্য AF30P-060S কে AF30 সরঞ্জামের প্রতিস্থাপন ফিল্টার উপাদান হিসাবে চিহ্নিত করে এবং AFM40 এবং AFM40-06 মিস্ট বিভাজক মডেলগুলির জন্য AFM40P-060AS তালিকাভুক্ত করে।

একটি সঠিকভাবে কনফিগার করা এয়ার-ট্রিটমেন্ট লাইনে একসাথে ব্যবহৃত, এই উপাদানগুলি স্টেজড ফিল্টারেশন সমর্থন করে। প্রথম পর্যায় বৃহত্তর কঠিন দূষিত পদার্থ এবং ঘনীভূত অমেধ্য অপসারণ করে, যখন দ্বিতীয় পর্যায়টি সূক্ষ্ম কুয়াশা বিচ্ছেদ প্রদান করে। SMC প্রযুক্তিগত তথ্য স্ট্যান্ডার্ড AF পরিস্রাবণের জন্য একটি নামমাত্র 5 μm রেটিং এবং AFM মিস্ট বিভাজকগুলির জন্য একটি নামমাত্র 0.3 μm রেটিং নির্দিষ্ট করে৷

এই পণ্যটি সম্পূর্ণ এয়ার ফিল্টার, রেগুলেটর, বাটি, হাউজিং, ড্রেন ভালভ বা বায়ুসংক্রান্ত চিকিত্সা সমাবেশের পরিবর্তে একটি প্রতিস্থাপন উপাদান সেট হিসাবে সরবরাহ করা হয়।

অফিসিয়াল SMC ওয়েব ক্যাটালগ AFM40P-060AS কে একটি "এলিমেন্ট অ্যাসেম্বলি" হিসাবে বর্ণনা করে, যখন AF30P-060S কে AF30-সিরিজ সরঞ্জামগুলির জন্য একটি ফিল্টার উপাদান হিসাবে চিহ্নিত করা হয়।

সংকুচিত বাতাসে ধুলো, মরিচা কণা, ঘনীভূত আর্দ্রতা, সংকোচকারী তেল, পাইপের ধ্বংসাবশেষ এবং অন্যান্য দূষক থাকতে পারে। এই অমেধ্যগুলি কারখানার বায়ু নেটওয়ার্কের মাধ্যমে ভ্রমণ করতে পারে এবং নির্ভুল বায়ুসংক্রান্ত উপাদানগুলিতে প্রবেশ করতে পারে।

এসএমটি উত্পাদন পরিবেশে, বায়ুসংক্রান্ত ডিভাইসগুলি ঘন ঘন উপাদান পরিচালনা, ফিডার অপারেশন, ভ্যাকুয়াম জেনারেশন, অগ্রভাগের আন্দোলন, বোর্ড স্থানান্তর, ক্ল্যাম্পিং, উত্তোলন এবং অবস্থান নিয়ন্ত্রণ করে। এমনকি অল্প পরিমাণে দূষণ এই সিস্টেমগুলির প্রতিক্রিয়া এবং নির্ভরযোগ্যতাকে প্রভাবিত করতে পারে।

নিম্নলিখিত শর্তগুলির মধ্যে এক বা একাধিক উপস্থিত হলে একটি ফিল্টার উপাদান পরিদর্শন করা উচিত:

এই লক্ষণগুলি ফুটো, নিয়ন্ত্রকের ত্রুটি, ক্ষতিগ্রস্ত সীল, অবরুদ্ধ টিউব, কম্প্রেসার সমস্যা বা ভুল মেশিন সেটিংসের কারণেও হতে পারে। কারণ নিশ্চিত করার আগে সমগ্র বায়ুসংক্রান্ত সিস্টেম পরীক্ষা করা উচিত।

AF30P-060S এবং AFM40P-060AS সেট বায়ু-চিকিত্সা ব্যবস্থার জন্য একটি ব্যবহারিক রক্ষণাবেক্ষণের সমাধান প্রদান করে যার জন্য সাধারণ পরিস্রাবণ এবং কুয়াশা পৃথকীকরণ উভয়ই প্রয়োজন।

AF30P-060S সাধারণত প্রাথমিক পরিস্রাবণ পর্যায় হিসাবে সংশ্লিষ্ট AF30 এয়ার-ফিল্টার বডিতে ইনস্টল করা হয়। এর নামমাত্র 5 μm পরিস্রাবণ স্তরটি বায়ু সূক্ষ্ম চিকিত্সা উপাদানগুলিতে পৌঁছানোর আগে সাধারণ সংকুচিত-বায়ু দূষকগুলি অপসারণের উদ্দেশ্যে তৈরি করা হয়েছে। SMC ডকুমেন্টেশন 5 μm কে সাধারণ-উদ্দেশ্য বায়ু পরিস্রাবণের জন্য আদর্শ নামমাত্র পরিস্রাবণ রেটিং হিসাবে তালিকাভুক্ত করে।

AFM40P-060AS সংশ্লিষ্ট AFM40 মিস্ট-সেপারেটর বডিতে ইনস্টল করা আছে। SMC AFM-সিরিজ মিস্ট বিভাজকগুলির জন্য 0.3 μm নামমাত্র পরিস্রাবণ রেটিং নির্দিষ্ট করে এবং AFM40 মডেলগুলির জন্য প্রযোজ্য উপাদান সমাবেশ হিসাবে AFM40P-060AS তালিকাভুক্ত করে৷

সঠিকভাবে নির্বাচিত এবং ইনস্টল করা হলে, সমন্বয় সাহায্য করতে পারে:

চাপ, তাপমাত্রা, বায়ুপ্রবাহের ক্ষমতা, পোর্টের আকার এবং ড্রেন কনফিগারেশন সম্পূর্ণ ফিল্টার বা কুয়াশা-বিভাজক সমাবেশ দ্বারা নির্ধারিত হয়, শুধুমাত্র প্রতিস্থাপন উপাদান দ্বারা নয়।

কেনার আগে, ইনস্টল করা ফিল্টার বডিতে মুদ্রিত সম্পূর্ণ মডেলটি পরীক্ষা করুন। বিভিন্ন প্রজন্ম, প্রত্যয়, আঞ্চলিক বৈশিষ্ট্য এবং বিশেষ-অর্ডার কনফিগারেশন বিভিন্ন বাটি, সীল বা রক্ষণাবেক্ষণের অংশ ব্যবহার করতে পারে।

প্রতিস্থাপনের সময় আলাদা সীল, বাটি ও-রিং বা অন্যান্য রক্ষণাবেক্ষণের অংশ প্রয়োজন কিনা তা সর্বদা নিশ্চিত করুন।

ফিল্টার সেটটি বিস্তৃত বায়ুসংক্রান্ত যন্ত্রপাতি পরিবেশনকারী সংকুচিত-বায়ু চিকিত্সা সিস্টেমে ব্যবহার করা যেতে পারে।

উপযুক্ততা ইনস্টল করা SMC ফিল্টার মডেল এবং ডাউনস্ট্রিম সরঞ্জামগুলির বায়ু-মানের প্রয়োজনীয়তার উপর নির্ভর করে।

সংকুচিত বায়ু প্রথমে AF30 এয়ার-ফিল্টার হাউজিংয়ে প্রবেশ করে যাতে AF30P-060S উপাদান থাকে।

উপাদানটি বায়ু প্রবাহ থেকে বৃহত্তর বায়ুবাহিত অমেধ্যকে আলাদা করতে সহায়তা করে। দূষকগুলির মধ্যে পাইপ স্কেল, মরিচা, ধুলো এবং ঘনীভূত উপাদান অন্তর্ভুক্ত থাকতে পারে। সরানো তরল এবং ধ্বংসাবশেষ সম্পূর্ণ সমাবেশের নকশা অনুযায়ী ফিল্টার বাটিতে সংগ্রহ করা হয়।

নামমাত্র 5 μm পরিস্রাবণ পর্যায়টি সাধারণ সংকুচিত-বায়ু প্রস্তুতির জন্য উপযুক্ত এবং সূক্ষ্ম কুয়াশা-বিচ্ছেদ পর্যায়ের জন্য আপস্ট্রিম সুরক্ষা প্রদান করে।

প্রাথমিক পরিস্রাবণের পরে, সংকুচিত বায়ু AFM40 মিস্ট-সেপারেটর হাউজিংয়ে প্রবেশ করে যাতে AFM40P-060AS উপাদান সমাবেশ থাকে।

সূক্ষ্ম ফিল্টার কাঠামো ছোট কণা এবং তেল কুয়াশা ক্যাপচার করে যা একটি আদর্শ প্রাথমিক বায়ু ফিল্টারের মধ্য দিয়ে যেতে পারে। SMC পণ্যের তথ্য অনুসারে AFM সিরিজের একটি নামমাত্র 0.3 μm পরিস্রাবণ রেটিং রয়েছে।

মেশিনের নকশা, বায়ু-মানের স্পেসিফিকেশন এবং সম্পূর্ণ SMC মডুলার কনফিগারেশনের উপর নির্ভর করে প্রকৃত অর্ডার পরিবর্তিত হতে পারে।

সঠিক অংশ নম্বর নিশ্চিতকরণ অপরিহার্য। একটি ফিল্টার উপাদান যা একই রকম দেখায় তার দৈর্ঘ্য, ব্যাস, মাউন্টিং স্ট্রাকচার, পরিস্রাবণ রেটিং বা সিলিং ডিজাইন থাকতে পারে।

ফিল্টার বডিতে নেমপ্লেট বা মুদ্রিত কোড পরীক্ষা করুন।

দরকারী তথ্যের উদাহরণগুলির মধ্যে রয়েছে:

দুটি উপাদান বিভ্রান্ত করবেন না.

AF30P-060S AFM40P-060AS প্রতিস্থাপন করে না এবং AFM40P-060AS AF30P-060S প্রতিস্থাপন করে না।

যখন মেশিনটি একটি AF30 এয়ার ফিল্টার এবং একটি AFM40 মিস্ট বিভাজক উভয়ই ব্যবহার করে তখন সম্পূর্ণ সেটটি অর্ডার করুন৷

শুধুমাত্র একটি ফিল্টার বডি রক্ষণাবেক্ষণের প্রয়োজন হলে একটি পৃথক উপাদান অর্ডার করুন।

উপাদান প্রতিস্থাপনের সময়, পরিদর্শন করুন:

দ্রুত উদ্ধৃতি এবং সামঞ্জস্য পরীক্ষা করার জন্য, প্রদান করুন:

• সম্পূর্ণ ফিল্টার সমাবেশের ছবি পরিষ্কার করুন।
• হাউজিং মডেল লেবেলের ছবি।
• সরানো উপাদানের ফটোগ্রাফ।
• প্রতিটি অংশ নম্বরের জন্য প্রয়োজনীয় পরিমাণ।
• মেশিন ব্র্যান্ড এবং মডেল।
• ডেলিভারি দেশ এবং পোস্টাল কোড।
• প্রয়োজনীয় ডেলিভারি তারিখ।
• পৃথক টুকরা বা মিলে যাওয়া সেটের জন্য পছন্দ।

বায়ুসংক্রান্ত সিস্টেমের সাথে পরিচিত প্রশিক্ষিত কর্মীদের দ্বারা ফিল্টার রক্ষণাবেক্ষণ করা উচিত।

চাপযুক্ত ফিল্টার বাটি কখনই খুলবেন না।

1. নিশ্চিত করুন যে বায়ু সরবরাহ বিচ্ছিন্ন এবং সমস্ত অবশিষ্ট চাপ ছেড়ে দেওয়া হয়েছে।
2. ফিল্টার প্রস্তুতকারকের পদ্ধতি অনুসারে বাটিটি সরান।
3. বিদ্যমান উপাদানটির ইনস্টলেশনের দিকটি পর্যবেক্ষণ করুন।
4. আবাসনে প্রবেশ করা থেকে ধ্বংসাবশেষ রোধ করতে ব্যবহৃত উপাদানটি সাবধানে সরান।
5. বাটি, সীলমোহর, বাফেল এবং অভ্যন্তরীণ পৃষ্ঠতল পরিদর্শন করুন।
6. একটি অনুমোদিত পদ্ধতি ব্যবহার করে পুনরায় ব্যবহারযোগ্য উপাদান পরিষ্কার করুন।
7. প্লাস্টিকের বাটি বা সিলের ক্ষতি করতে পারে এমন পরিষ্কারের রাসায়নিক ব্যবহার করবেন না।
8. সঠিক মূল উপাদানটির মতো একই অভিযোজনে নতুন উপাদানটি ইনস্টল করুন।
9. বাটি পুনরায় ইনস্টল করুন এবং লকিং প্রক্রিয়াটিকে সম্পূর্ণরূপে নিযুক্ত করুন।
10. ধীরে ধীরে বায়ুচাপ পুনরুদ্ধার করুন।
11. বাটি এবং সীল চারপাশে ফুটো জন্য পরীক্ষা করুন.
12. স্বাভাবিক নিম্নধারার চাপ এবং বায়ুপ্রবাহ নিশ্চিত করুন।
13. প্রতিস্থাপনের তারিখ এবং মেশিন অপারেটিং ঘন্টা রেকর্ড করুন।

ইনস্টলেশনের আগে সম্পূর্ণ ফিল্টার মডেলের জন্য অফিসিয়াল অপারেটিং ম্যানুয়াল পড়ুন।

ফিল্টার জীবন কম্প্রেস-এয়ার গুণমান, অপারেটিং ঘন্টা, বায়ুপ্রবাহ, তেলের ঘনত্ব, আর্দ্রতা, সংকোচকারীর অবস্থা এবং কারখানার পাইপিং পরিচ্ছন্নতার উপর নির্ভর করে। একটি একক প্রতিস্থাপন ব্যবধান প্রতিটি উত্পাদন লাইন প্রয়োগ করা যাবে না.

প্রতিটি ফিল্টার উপাদান অর্ডার নিশ্চিত ক্রয় স্পেসিফিকেশন অনুযায়ী চেক করা যেতে পারে.

পণ্যের অবস্থা, ব্র্যান্ডের উত্স, উত্পাদন ব্যাচ, প্যাকেজিংয়ের ধরন এবং উপলব্ধ ডকুমেন্টেশন আনুষ্ঠানিক উদ্ধৃতিতে নিশ্চিত করা উচিত।

ইনস্টলেশন না হওয়া পর্যন্ত উপাদানটিকে এর প্রতিরক্ষামূলক প্যাকেজিং থেকে সরিয়ে ফেলবেন না। তেল, দ্রাবক, সরাসরি সূর্যালোক এবং ভারী বস্তু থেকে দূরে একটি পরিষ্কার, শুষ্ক জায়গায় এটি সংরক্ষণ করুন।

একটি অর্ডার স্থাপন করার আগে নিম্নলিখিত তথ্য নিশ্চিত করুন:

নং AF30P-060S হল একটি নামমাত্র 5 μm প্রাথমিক ফিল্টার উপাদান যা একটি AF30 এয়ার-ফিল্টার বডির সাথে ব্যবহৃত হয়। AFM40P-060AS হল একটি নামমাত্র 0.3 μm উপাদান সমাবেশ যা একটি AFM40 মিস্ট বিভাজকের সাথে ব্যবহৃত হয়। তারা বিভিন্ন পরিস্রাবণ ফাংশন সঞ্চালন এবং বিনিময়যোগ্য নয়।

না। স্ট্যান্ডার্ড সেটটিতে একটি AF30P-060S প্রতিস্থাপন উপাদান এবং একটি AFM40P-060AS প্রতিস্থাপন উপাদান সমাবেশ রয়েছে। ফিল্টার হাউজিং, বাটি, নিয়ন্ত্রক, ড্রেন, মাউন্টিং বন্ধনী, চাপ পরিমাপক এবং সংযোগকারী হার্ডওয়্যারগুলি আলাদাভাবে উদ্ধৃতিতে তালিকাভুক্ত না থাকলে অন্তর্ভুক্ত করা হয় না।

এটি ব্যবহার করা যেতে পারে যখন SMT মেশিন বা এর কারখানার এয়ার-ট্রিটমেন্ট লাইনটি সামঞ্জস্যপূর্ণ AF30 এবং AFM40 ফিল্টার বডি দিয়ে সজ্জিত থাকে। অর্ডার করার আগে সম্পূর্ণ হাউজিং মডেল, ইনস্টল করা উপাদান কোড এবং মেশিনের বায়ুসংক্রান্ত কনফিগারেশন নিশ্চিত করুন।

প্রতিস্থাপনের ফ্রিকোয়েন্সি বায়ুর গুণমান, সংকোচকারীর অবস্থা, অপারেটিং সময়, আর্দ্রতা, বায়ুপ্রবাহ এবং দূষণের স্তরের উপর নির্ভর করে। প্রতিরোধমূলক রক্ষণাবেক্ষণের সময় উপাদানগুলি পরিদর্শন করুন এবং ক্ষতিগ্রস্থ, স্যাচুরেটেড, ভারীভাবে দূষিত বা অগ্রহণযোগ্য চাপের ক্ষতি হলে তাদের প্রতিস্থাপন করুন।

অনুগ্রহ করে সম্পূর্ণ ফিল্টার হাউজিং মডেল, নেমপ্লেটের ফটোগ্রাফ এবং বিদ্যমান উপাদান, মেশিনের ব্র্যান্ড, মেশিন মডেল, প্রয়োজনীয় পরিমাণ এবং গন্তব্য সরবরাহ করুন। মূল লেবেল অস্পষ্ট হলে বাটি এবং অভ্যন্তরীণ মাউন্টিং কাঠামোর ফটোগ্রাফগুলিও কার্যকর।

অফিসিয়াল SMC রেফারেন্সগুলি AF30-সিরিজ পরিস্রাবণ এবং AFM40P-060AS কে AFM40 এবং AFM40-06 মিস্ট বিভাজকগুলির জন্য প্রযোজ্য উপাদান সমাবেশ হিসাবে AF30P-060S কে একটি প্রতিস্থাপন উপাদান হিসাবে চিহ্নিত করে। এসএমসি প্রযুক্তিগত ডকুমেন্টেশন 5 μm কে স্ট্যান্ডার্ড AF পরিস্রাবণ স্তর হিসাবে এবং 0.3 μm কে AFM মিস্ট-সেপারেটর পরিস্রাবণ স্তর হিসাবে চিহ্নিত করে।

যেহেতু সম্পূর্ণ ফিল্টার মডেল কোডে বিভিন্ন প্রজন্ম এবং ঐচ্ছিক প্রত্যয় অন্তর্ভুক্ত থাকতে পারে, শুধুমাত্র উপস্থিতির পরিবর্তে সম্পূর্ণ হাউজিং কোডের সাথে সামঞ্জস্য নিশ্চিত করা উচিত।

একটি SMT মেশিন বা শিল্প বায়ুসংক্রান্ত সিস্টেমের জন্য নির্ভরযোগ্য প্রতিস্থাপন ফিল্টার উপাদান খুঁজছেন?

আমাদের আপনার প্রয়োজনীয় অংশ নম্বর, পরিমাণ এবং সরঞ্জাম তথ্য পাঠান. আমাদের বিক্রয় দল স্পেসিফিকেশন পরীক্ষা করবে এবং আপনার ক্রয় পর্যালোচনার জন্য একটি স্পষ্ট উদ্ধৃতি প্রস্তুত করবে।

পরিষ্কার ফটোগ্রাফ আমাদের অংশ নম্বর, হাউজিং সিরিজ, উপাদান গঠন এবং মেশিন অ্যাপ্লিকেশন পরীক্ষা করতে সাহায্য করে। এটি একটি ভুল প্রতিস্থাপন আইটেম প্রাপ্তির ঝুঁকি হ্রাস করে এবং উদ্ধৃতি প্রক্রিয়াকরণকে দ্রুত করে তোলে।

বিষয়: SMC AF30P-060S এবং AFM40P-060AS ফিল্টার উপাদানগুলির জন্য অনুসন্ধান

প্রিয় বিক্রয় দল,

অনুগ্রহ করে নিম্নলিখিত বায়ুসংক্রান্ত ফিল্টার উপাদানগুলি উদ্ধৃত করুন:

• AF30P-060S: _____ টুকরা
• AFM40P-060AS: _____ টুকরা
• মেশিন ব্র্যান্ড এবং মডেল: _____
• ইনস্টল করা ফিল্টার মডেল: _____
• ডেলিভারি গন্তব্য: _____
• প্রয়োজনীয় ডেলিভারি তারিখ: _____

অনুগ্রহ করে পণ্যের অবস্থা, সামঞ্জস্যতা, লিড টাইম, প্যাকেজিং, শিপিং খরচ এবং উপলব্ধ ডকুমেন্টেশন নিশ্চিত করুন।

শুভেচ্ছা,
