FUJI NXT Y- অক্ষের যথার্থ লেয়ার NSK 7001AT সিরিজ কৌণিক যোগাযোগ বল লেয়ার 12 × 28 × 8 মিমি

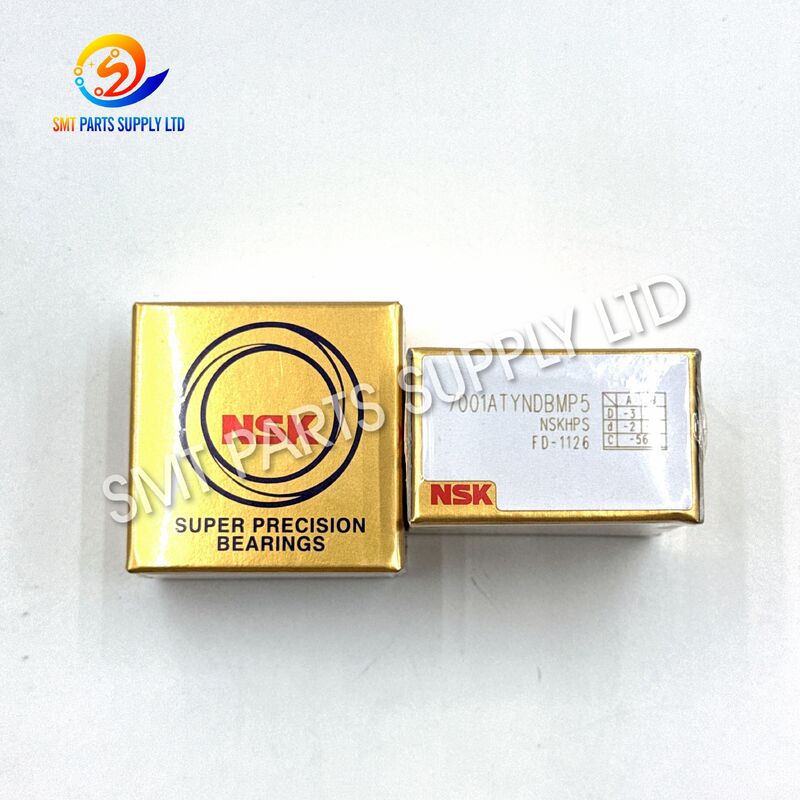

FUJI H4209W NSK 7001ATYNDBMP5 NXT Y-অক্ষ যথার্থ বিয়ারিং

FUJI H4209W বিয়ারিং হল FUJI NXT সারফেস-মাউন্ট প্লেসমেন্ট ইকুইপমেন্টের Y-অক্ষ মেকানিজমে ব্যবহৃত একটি নির্ভুল গতি-সমর্থন উপাদান। এটি সাধারণত NSK 7001AT বিয়ারিং সিরিজ দ্বারা চিহ্নিত করা হয়, সম্পূর্ণ উপাধি যেমন 7001ATYNDBMP5 বা 7001ATYDBC8P5 বিভিন্ন অংশের রেফারেন্সে প্রদর্শিত হয়। এই পণ্যের সাথে যুক্ত মানমাত্রিক খাম হল 12 মিমি ভিতরের ব্যাস, 28 মিমি বাইরের ব্যাস, এবং 8 মিমি প্রস্থ। সর্বজনীন NXT অংশের তথ্য H4209W কে Y-অক্ষ বল-স্ক্রু সমাবেশে ইনস্টল করা একটি বিয়ারিং হিসাবে চিহ্নিত করে, যেখানে দুটি টুকরা সংশ্লিষ্ট যান্ত্রিক কাঠামোতে দেখানো হতে পারে।

নির্ভুল ঘূর্ণমান সমর্থনের জন্য ডিজাইন করা হয়েছে, এই কৌণিক যোগাযোগ বিয়ারিং পজিশনিং মেকানিজমের ভিতরে রেডিয়াল আন্দোলন এবং অক্ষীয় স্থানচ্যুতি নিয়ন্ত্রণ করতে সহায়তা করে। সঠিক ভারবহন নির্বাচন, ইনস্টলেশন দিক, ম্যাচিং বিন্যাস, তৈলাক্ত অবস্থা এবং প্রিলোড মসৃণ অক্ষ চলাচল এবং নির্ভরযোগ্য অবস্থান বজায় রাখার জন্য গুরুত্বপূর্ণ।

এই পণ্যটি SMT কারখানা, মেশিন রক্ষণাবেক্ষণ সংস্থা, সরঞ্জাম পুনর্নির্মাণকারী, খুচরা যন্ত্রাংশ বিতরণকারী এবং প্রযুক্তিগত পরিষেবা দলগুলির জন্য উপযুক্ত যার জন্য FUJI NXT মোশন অ্যাসেম্বলিগুলির জন্য একটি প্রতিস্থাপন বিয়ারিং প্রয়োজন৷ অর্ডার দেওয়ার আগে ক্রেতাদের মেশিন কনফিগারেশন, ইনস্টল করা বিয়ারিং মার্কিং, অ্যাসেম্বলি পজিশন এবং প্রয়োজনীয় পরিমাণ নিশ্চিত করতে হবে।

মূল পণ্য সনাক্তকরণ

H4209W অংশ নম্বর FUJI NXT ভারবহন অ্যাপ্লিকেশনের সাথে যুক্ত, যখন উপলব্ধ অংশ-তালিকা তথ্য একটি Y-অক্ষ বল-স্ক্রু কাঠামোতে বিয়ারিং রাখে।

পণ্য বৈশিষ্ট্য

কারণ

কেন একটি NXT Y-অক্ষ বিয়ারিং প্রতিস্থাপন প্রয়োজন?

একটি SMT প্লেসমেন্ট মেশিনের Y-অক্ষ উত্পাদনের সময় ঘন ঘন ত্বরণ, হ্রাস, অবস্থান এবং রিটার্ন নড়াচড়া করে। বল স্ক্রু বা ঘূর্ণায়মান শ্যাফ্টকে সমর্থনকারী বিয়ারিংকে নিয়ন্ত্রিত অক্ষীয় এবং রেডিয়াল আন্দোলন বজায় রেখে বারবার কাজ করতে হবে। সময়ের সাথে সাথে, যান্ত্রিক পরিধান বা ইনস্টলেশন-সম্পর্কিত সমস্যা ভারবহন কর্মক্ষমতা হ্রাস করতে পারে।

1. দীর্ঘমেয়াদী যান্ত্রিক ক্লান্তি

ক্রমাগত উত্পাদন চক্র ভারবহন রেসওয়ে এবং রোলিং উপাদানগুলিকে বারবার লোডের জন্য উন্মুক্ত করে। এমনকি যখন মেশিনটি সঠিকভাবে রক্ষণাবেক্ষণ করা হয়, দীর্ঘ অপারেটিং ঘন্টাগুলি ধীরে ধীরে অভ্যন্তরীণ ক্লিয়ারেন্স, পৃষ্ঠের ক্লান্তি, কম্পন, বা ঘূর্ণায়মান প্রতিরোধকে বাড়িয়ে তুলতে পারে।

2. তৈলাক্তকরণের অবনতি

অপারেটিং তাপমাত্রা, দূষণ, অত্যধিক পরিষেবার সময়, বেমানান লুব্রিকেন্ট, বা ভুল লুব্রিকেশন পরিমাণের কারণে গ্রীস হ্রাস পেতে পারে। অপর্যাপ্ত তৈলাক্তকরণ ঘর্ষণ বাড়ায়, যখন অতিরিক্ত গ্রীস টানা এবং অপারেটিং তাপমাত্রা বাড়াতে পারে।

3. ধুলো এবং দূষণ

SMT উৎপাদন পরিবেশে সূক্ষ্ম ধুলো, উপাদানের ধ্বংসাবশেষ, শুকনো লুব্রিকেন্ট, প্যাকেজিং কণা বা রক্ষণাবেক্ষণের অবশিষ্টাংশ থাকতে পারে। ভারবহন এলাকায় প্রবেশকারী দূষক রেসওয়ে পৃষ্ঠের ক্ষতি করতে পারে এবং অস্বাভাবিক শব্দ বা কম্পন সৃষ্টি করতে পারে।

4. ভুল বিয়ারিং প্রিলোড

কৌণিক যোগাযোগ বিয়ারিং মাউন্ট বিন্যাস এবং প্রিলোড সংবেদনশীল. অতিরিক্ত প্রিলোড তাপ, শব্দ এবং অকাল পরিধান উৎপন্ন করতে পারে। অপর্যাপ্ত প্রিলোড অক্ষীয় আন্দোলন, হ্রাস দৃঢ়তা, বা অস্থিতিশীল অক্ষ অবস্থান তৈরি করতে পারে।

5. মিসলাইনমেন্ট

একটি মিসলাইনড বিয়ারিং হাউজিং, বাঁকানো শ্যাফ্ট, ক্ষতিগ্রস্ত বল স্ক্রু, অসম মাউন্টিং সারফেস, বা ভুলভাবে টাইট করা লকনাট বিয়ারিং-এ অস্বাভাবিক লোড বসাতে পারে। প্রান্তিককরণ সমস্যা সংশোধন না করে বিয়ারিং প্রতিস্থাপনের ফলে বারবার ব্যর্থতা হতে পারে।

6. অনুপযুক্ত ইনস্টলেশন

ঘূর্ণায়মান উপাদানগুলির মাধ্যমে চাপ প্রয়োগ করা শক্তি, হাতুড়ির প্রভাব, সমাবেশের সময় দূষণ, ইনস্টলেশনের ভুল দিক, বা অনিয়ন্ত্রিত আঁটসাঁট টর্ক মেশিনটি উত্পাদনে ফিরে আসার আগে একটি নতুন বিয়ারিংকে ক্ষতিগ্রস্ত করতে পারে।

7. সংঘর্ষ বা জরুরী স্টপ

একটি যান্ত্রিক সংঘর্ষ, আকস্মিক অক্ষ বন্ধ, অত্যধিক প্রতিরোধ, বা বল-স্ক্রু বাধা সমর্থনকারী বিয়ারিংগুলিতে শক লোড স্থানান্তর করতে পারে। বিয়ারিং সচল থাকতে পারে কিন্তু পরে শব্দ, কম্পন, বা পজিশনিং নির্ভুলতা হ্রাস পায়।

সাধারণ ব্যর্থতার লক্ষণ

এই লক্ষণগুলি একচেটিয়াভাবে জন্মদান দ্বারা সৃষ্ট হয় না। প্রতিস্থাপনের আগে বল স্ক্রু, কাপলিং, মোটর, লিনিয়ার গাইড, লকনাট, এনকোডার, লুব্রিকেশন সিস্টেম এবং মাউন্টিং হাউজিংও পরিদর্শন করা উচিত।

সমাধান

FUJI NXT Y-অক্ষ সমর্থন অবস্থানের জন্য যথার্থ প্রতিস্থাপন

জীর্ণ H4209W বিয়ারিং প্রতিস্থাপন করা মসৃণ Y-অক্ষ আন্দোলন পুনরুদ্ধার করতে সাহায্য করতে পারে যখন পরিদর্শন নিশ্চিত করে যে বিয়ারিং ক্ষতিগ্রস্ত হয়েছে বা প্রয়োজনীয় ঘূর্ণনগত অবস্থা আর পূরণ করছে না। একটি সঠিক প্রতিস্থাপন পদ্ধতিতে সনাক্তকরণ, পরিদর্শন, পরিষ্কার, ইনস্টলেশন, সমন্বয় এবং অপারেশনাল যাচাইকরণ অন্তর্ভুক্ত করা উচিত।

প্রস্তাবিত প্রতিস্থাপন প্রক্রিয়া

গুরুত্বপূর্ণ ইনস্টলেশন নোট

• ধাতব হাতুড়ি দিয়ে সরাসরি বিয়ারিংকে আঘাত করবেন না।
• বলের মাধ্যমে প্রেসিং বল স্থানান্তর করবেন না।
• ওয়ার্কবেঞ্চ, টুলস, শ্যাফট, হাউজিং এবং বিয়ারিং পরিষ্কার রাখুন।
• প্রযুক্তিগত নিশ্চিতকরণ ছাড়া অতুলনীয় বিয়ারিং স্পেসিফিকেশন মিশ্রিত করবেন না।
• একটি কৌণিক যোগাযোগ বিয়ারিং এর ইনস্টলেশন দিক পরিবর্তন করবেন না।
• একটি অনির্দিষ্ট লুব্রিকেন্ট প্রয়োগ করবেন না।
• ক্ষতিগ্রস্থ লকনাট, স্পেসার, কলার বা ধরে রাখার উপাদান পুনরায় ব্যবহার করবেন না।
• নমন, পরিধান, স্কোরিং, বা অস্বাভাবিক প্রতিরোধের জন্য বল স্ক্রু পরীক্ষা করুন।
• প্রতিটি Y-অক্ষ সমস্যা বিয়ারিং দ্বারা সৃষ্ট হয়েছে অনুমান করার আগে রৈখিক নির্দেশিকা যাচাই করুন।
• সরঞ্জাম রক্ষণাবেক্ষণ ম্যানুয়াল এবং সাইট নিরাপত্তা পদ্ধতি অনুসরণ করুন.

স্পেসিফিকেশন

প্রধান পণ্য বিশেষ উল্লেখ

পাবলিক বিয়ারিং এবং ট্রেড রেফারেন্স 7001A ডাইমেনশনাল প্ল্যাটফর্মকে 12 মিমি বোর, 28 মিমি বাইরের ব্যাস এবং 8 মিমি প্রস্থ হিসাবে চিহ্নিত করে। উপলব্ধ H4209W রেকর্ডগুলি FUJI NXT সরঞ্জামগুলির জন্য একটি NSK বিয়ারিং হিসাবে উপাদানটিকে চিহ্নিত করে।

প্রত্যয় যাচাইকরণ টেবিল

প্রত্যয় ব্যাখ্যা একমাত্র ক্রয়ের মানদণ্ড হিসাবে ব্যবহার করা উচিত নয়। সম্পূর্ণ চিহ্নিতকরণ, ভারবহন ব্যবস্থা, মেশিন কনফিগারেশন, এবং সমাবেশ ডকুমেন্টেশন একসাথে পরীক্ষা করা উচিত।

মান নিয়ন্ত্রণ

ইনকামিং পরিদর্শন

চালানের আগে প্রতিটি সরবরাহকৃত বিয়ারিং অর্ডারের প্রয়োজনীয়তার বিরুদ্ধে পরীক্ষা করা উচিত। পরিদর্শন প্রক্রিয়া অন্তর্ভুক্ত হতে পারে:

• FUJI অংশ-সংখ্যা তুলনা।
• NSK মডেল এবং প্রত্যয় তুলনা.
• অভ্যন্তরীণ ব্যাস পরিমাপ।
• বাইরের-ব্যাস পরিমাপ।
• প্রস্থ পরিমাপ।
• সারফেস এবং রেসওয়ে চেহারা পরিদর্শন.
• জারা এবং দূষণ পরিদর্শন.
• প্যাকেজিং-কন্ডিশন পরিদর্শন।
• ম্যানুয়াল ঘূর্ণন-পরিস্থিতি পরিদর্শন.
• পরিমাণ যাচাই.
• লেবেল এবং ব্যাচ যাচাইকরণ।
• অনুরোধ করা হলে ফটো নিশ্চিতকরণ।

প্রি-শিপমেন্ট যাচাইকরণ

আবেদন

প্রাথমিক সরঞ্জাম আবেদন

H4209W বিয়ারিং প্রধানত FUJI NXT SMT প্লেসমেন্ট সরঞ্জামের জন্য একটি নির্ভুল প্রতিস্থাপন বিয়ারিং হিসাবে বাজারজাত করা হয়। পার্টস-লিস্ট রেকর্ডগুলি এটিকে একটি NXT Y-অক্ষ বল-স্ক্রু সমাবেশের সাথে সংযুক্ত করে।

সাধারণত আবেদন এলাকা

উপযুক্ত ক্রেতা

• এসএমটি ইলেকট্রনিক্স উৎপাদন কারখানা।
• ইএমএস উত্পাদন সুবিধা।
• FUJI সরঞ্জাম ব্যবহারকারী.
• SMT মেশিন মেরামত কোম্পানি.
• প্লেসমেন্ট-মেশিন পুনর্নির্মাণ কর্মশালা।
• শিল্প অটোমেশন রক্ষণাবেক্ষণ দল.
• SMT খুচরা যন্ত্রাংশ পরিবেশক.
• বিদেশী সরঞ্জাম সেবা প্রদানকারী.
• কারখানা প্রকৌশল বিভাগ.
• প্রতিরোধমূলক-রক্ষণাবেক্ষণ দল।

কিভাবে এটা কাজ করে

কৌণিক যোগাযোগ ভারবহন নীতি

একটি কৌণিক যোগাযোগ বল বিয়ারিং রেসওয়ে জ্যামিতি ব্যবহার করে যা রেডিয়াল সমতলে একটি কোণে বল এবং রেসওয়ের মধ্যে একটি যোগাযোগ রেখা তৈরি করে। এই নকশাটি ভারবহনকে একই সময়ে রেডিয়াল লোড এবং অক্ষীয় লোড সমর্থন করতে দেয়। এনএসকে কৌণিক যোগাযোগ বল বিয়ারিংগুলিকে সম্মিলিত লোডিংয়ের জন্য উপযোগী পণ্য হিসাবে বর্ণনা করে, অক্ষীয়-লোড দিক এবং প্রয়োজনীয় দৃঢ়তা অনুযায়ী বিভিন্ন কনফিগারেশন নির্বাচন করা হয়।

Y-অক্ষ প্রক্রিয়ার কার্যকারিতা

একটি নির্ভুল পজিশনিং অক্ষের ভিতরে, সার্ভো মোটর বল স্ক্রু ঘোরায়। বল-স্ক্রু নাট ঘূর্ণন গতিকে রৈখিক আন্দোলনে রূপান্তরিত করে, যার ফলে মেশিনের কাঠামো Y-অক্ষ বরাবর ভ্রমণ করে।

সমর্থন ভারবহন বিভিন্ন গুরুত্বপূর্ণ ফাংশন সঞ্চালন করে:

1. এটি বল স্ক্রুর ঘূর্ণায়মান প্রান্তকে সমর্থন করে।
2. এটি অক্ষীয় স্থানচ্যুতি নিয়ন্ত্রণে সহায়তা করে।
3. এটি ঘূর্ণায়মান প্রান্তিককরণ বজায় রাখে।
4. এটি ড্রাইভ সিস্টেমের অনমনীয়তায় অবদান রাখে।
5. এটি ত্বরণের সময় অবাঞ্ছিত আন্দোলন হ্রাস করে।
6. এটি সার্ভো সিস্টেমকে সামঞ্জস্যপূর্ণ অবস্থান তৈরি করতে সহায়তা করে।
7. এটি ক্রমাগত চক্রের উপর পুনরাবৃত্তিযোগ্য মেশিন আন্দোলন সমর্থন করে।

কেন ভারবহন অনমনীয়তা ব্যাপার

দ্রুত ত্বরণ বা হ্রাসের সময়, অক্ষীয় বল বল-স্ক্রু সমর্থনে কাজ করতে পারে। যদি ভারবহনের অত্যধিক ক্লিয়ারেন্স থাকে তবে স্ক্রুটি অক্ষীয় দিকে সামান্য সরে যেতে পারে। এই আন্দোলন পজিশনিং স্থিতিশীলতা কমাতে পারে এবং অসঙ্গত যান্ত্রিক প্রতিক্রিয়া তৈরি করতে পারে।

একটি সঠিকভাবে নির্বাচিত এবং ইনস্টল করা কৌণিক যোগাযোগ বিয়ারিং নিয়ন্ত্রিত সমর্থন প্রদান করে। যখন বিয়ারিং বিন্যাস, প্রিলোড, লুব্রিকেশন, শ্যাফ্ট ফিট এবং হাউজিং ফিট সঠিক হয়, তখন অক্ষটি মসৃণ ঘূর্ণন এবং আরও স্থিতিশীল অবস্থানের সাথে কাজ করতে পারে।

অন্যান্য উপাদানের সাথে সম্পর্ক

একটি ভারবহন প্রতিস্থাপন একটি ক্ষতিগ্রস্ত বল স্ক্রু, জীর্ণ লিনিয়ার গাইড, আলগা কাপলিং, ত্রুটিপূর্ণ মোটর, বা ভুল সার্ভো সেটিং সংশোধন করবে না। সম্পূর্ণ যান্ত্রিক রোগ নির্ণয়ের সুপারিশ করা হয়।

কর্মক্ষমতা সুবিধা

1. স্থিতিশীল অক্ষ সমর্থন

বিয়ারিং ঘূর্ণায়মান বল স্ক্রুকে স্থিতিশীল করতে এবং অবাঞ্ছিত শ্যাফ্ট আন্দোলনকে সীমাবদ্ধ করতে সহায়তা করে।

2. মসৃণ যান্ত্রিক ভ্রমণ

সঠিক ঘূর্ণায়মান যোগাযোগ স্লাইডিং সমর্থনের তুলনায় ঘর্ষণ হ্রাস করে এবং মসৃণ Y-অক্ষ গতির প্রচার করে।

3. নিয়ন্ত্রিত অক্ষীয় অবস্থান

কৌণিক যোগাযোগ নকশা অক্ষীয় বল সমর্থন করে এবং উদ্দেশ্য বল-স্ক্রু অবস্থান বজায় রাখতে সাহায্য করে।

4. যথার্থ গতি ক্ষমতা

একটি উপযুক্ত নির্ভুলতা-গ্রেড বিয়ারিং SMT প্লেসমেন্ট সরঞ্জামের পুনরাবৃত্তিযোগ্যতা প্রয়োজনীয়তা সমর্থন করে।

5. যান্ত্রিক কম্পন হ্রাস

একটি জীর্ণ বা ক্ষতিগ্রস্ত বিয়ারিং প্রতিস্থাপন করা যাচাইকৃত বিয়ারিং-সম্পর্কিত কম্পন এবং শব্দ কমাতে পারে।

6. রক্ষণাবেক্ষণ দক্ষতা

সঠিক H4209W এবং NSK শনাক্তকরণ ব্যবহার করা একটি সম্পর্কহীন স্ট্যান্ডার্ড বিয়ারিং অর্ডার করার ঝুঁকি হ্রাস করে।

7. উৎপাদন নির্ভরযোগ্যতা

প্রতিরোধমূলক প্রতিস্থাপন প্রগতিশীল ভারবহন ক্ষতির কারণে অপ্রত্যাশিত অক্ষ বন্ধ হওয়ার সম্ভাবনা কমাতে পারে।

8. সামঞ্জস্য পুনর্নির্মাণ

কম্পোনেন্টটি রক্ষণাবেক্ষণ কর্মশালার পুনর্নির্মাণ বা FUJI NXT মোশন অ্যাসেম্বলি পুনরুদ্ধারের জন্য উপযুক্ত।

একটি সাধারণ-উদ্দেশ্য ভারবহন সঙ্গে তুলনা

একই 12 × 28 × 8 মিমি মাত্রার একটি বিয়ারিং স্বয়ংক্রিয়ভাবে গ্রহণযোগ্য প্রতিস্থাপন নয়। অভ্যন্তরীণ নকশা, যোগাযোগের কোণ, নির্ভুলতা গ্রেড, খাঁচার প্রকার, ম্যাচিং শর্ত, প্রিলোড এবং প্রত্যয় ভিন্ন হতে পারে।

কিভাবে চয়ন করুন

ধাপ 1: FUJI পার্ট নম্বর নিশ্চিত করুন

মেশিনের যন্ত্রাংশের তালিকা, পরিষেবার নথি, সরানো প্যাকেজ, বা রক্ষণাবেক্ষণ রেকর্ড প্রয়োজনীয় উপাদানটিকে H4209W হিসাবে চিহ্নিত করে কিনা তা পরীক্ষা করুন।

ধাপ 2: সম্পূর্ণ বিয়ারিং মার্কিং রেকর্ড করুন

শুধুমাত্র "7001" প্রদান করবেন না। উপসর্গ এবং প্রত্যয় সহ বিয়ারিং-এ খোদাই করা প্রতিটি অক্ষর ফটোগ্রাফ করুন বা লিখুন।

উপলব্ধ রেফারেন্সে সম্ভাব্য চিহ্নগুলির মধ্যে রয়েছে:

• 7001ATYNDBMP5
• 7001ATYDBC8P5
• 7001AT
• H4209W

যেহেতু পূর্ণ প্রত্যয় রেকর্ডগুলি উপলব্ধ তালিকা এবং অংশগুলির নথিতে আলাদা, তাই সরানো বিয়ারিং মার্কিংকে প্রাথমিক ক্রয় রেফারেন্স হিসাবে বিবেচনা করা উচিত।

ধাপ 3: মাত্রা নিশ্চিত করুন

পরিমাপ বা যাচাই করুন:

• ভিতরের ব্যাস: 12 মিমি।
• বাইরের ব্যাস: 28 মিমি।
• প্রস্থ: 8 মিমি।

ধাপ 4: সরঞ্জাম নিশ্চিত করুন

নিম্নলিখিত তথ্য প্রদান করুন:

• মেশিন ব্র্যান্ড।
• মেশিন সিরিজ।
• মেশিন প্রজন্ম।
• মডিউল নম্বর।
• মেশিনের সিরিয়াল নম্বর।
• অক্ষ অবস্থান।
• সমাবেশের নাম।
• বিদ্যমান অংশ নম্বর।

ধাপ 5: বিয়ারিং ব্যবস্থা নিশ্চিত করুন

সমাবেশ ব্যবহার করে কিনা রক্ষণাবেক্ষণ প্রকৌশলীকে জিজ্ঞাসা করুন:

• এক ভারবহন.
• দুটি পৃথক বিয়ারিং।
• একটি মিলে যাওয়া জুটি।
• ব্যাক টু ব্যাক ব্যবস্থা।
• মুখোমুখি ব্যবস্থা।
• ফিক্সড-এন্ড সমর্থন।
• ভাসমান-শেষ সমর্থন।
• নির্দিষ্ট প্রিলোড বা স্পেসার কনফিগারেশন।

ধাপ 6: প্রয়োজনীয় শর্ত নিশ্চিত করুন

উপলব্ধ সরবরাহ শর্ত অন্তর্ভুক্ত হতে পারে:

সরবরাহকৃত প্রকৃত অবস্থা অবশ্যই উদ্ধৃতিতে স্পষ্টভাবে উল্লেখ করতে হবে। "আসল," "নতুন," "ব্যবহৃত," এবং "প্রতিস্থাপন" শুধুমাত্র মডেল নম্বর থেকে অনুমান করা উচিত নয়।

ধাপ 7: ফটো প্রদান করুন

দরকারী ফটো অন্তর্ভুক্ত:

• খোদাই ভারবহন.
• মূল প্যাকেজিং লেবেল।
• FUJI অংশ লেবেল.
• ইনস্টল করা অবস্থান।
• বল-স্ক্রু সমর্থন সমাবেশ.
• মেশিনের নামফলক।
• উভয় পক্ষ থেকে বিয়ারিং সরানো হয়েছে.
• স্পেসার, কলার এবং লকনাট ব্যবস্থা।

ধাপ 8: পরিমাণ নিশ্চিত করুন

একটি অংশের ডায়াগ্রাম সংশ্লিষ্ট Y-অক্ষ সমাবেশে দুটি H4209W বিয়ারিং দেখাতে পারে, তবে ক্রয়ের পরিমাণ সঠিক মডিউল এবং রক্ষণাবেক্ষণের সুযোগ অনুসারে নিশ্চিত করা উচিত।

তথ্য অর্ডার

একটি দ্রুত এবং সঠিক উদ্ধৃতি জন্য নিম্নলিখিত বিবরণ প্রদান করুন:

প্যাকেজিং এবং শিপিং

নির্ভুল বিয়ারিংগুলির পরিবহনের সময় প্রভাব, আর্দ্রতা, ধুলো এবং ক্ষয় থেকে সতর্ক সুরক্ষা প্রয়োজন।

স্ট্যান্ডার্ড প্যাকেজিং প্রক্রিয়া

1. ভারবহন সনাক্তকরণ নিশ্চিত করা হয়.
2. ভারবহন প্রতিরক্ষামূলক ভিতরের প্যাকেজিং মধ্যে স্থাপন করা হয়.
3. আর্দ্রতা-প্রতিরোধী উপাদান প্রয়োজন হলে যোগ করা হয়।
4. পণ্যটি বাক্সের ভিতরে চলাচলের বিরুদ্ধে সুরক্ষিত।
5. বাহ্যিক লেবেলে অংশ সংখ্যা এবং পরিমাণ অন্তর্ভুক্ত।
6. প্যাকেজটি একটি চাঙ্গা শিপিং শক্ত কাগজে স্থাপন করা হয়।
7. রপ্তানি ডকুমেন্টেশন অর্ডার অনুযায়ী প্রস্তুত করা হয়.

উপলব্ধ শিপিং বিকল্প

• ডিএইচএল এক্সপ্রেস।
• ফেডেক্স এক্সপ্রেস।
• ইউপিএস এক্সপ্রেস।
• বিমান মালবাহী।
• একত্রিত আদেশের জন্য সমুদ্র মালবাহী.
• গ্রাহক মনোনীত ফরওয়ার্ডার।
• গ্রাহক কুরিয়ার অ্যাকাউন্ট।
• অন্যান্য SMT খুচরা যন্ত্রাংশের সাথে সম্মিলিত চালান।

স্টোরেজ সুপারিশ

• ইনস্টলেশন না হওয়া পর্যন্ত বিয়ারিংটিকে তার আসল প্রতিরক্ষামূলক প্যাকেজিংয়ে রাখুন।
• এটি একটি পরিষ্কার এবং শুষ্ক অন্দর এলাকায় সংরক্ষণ করুন।
• ঘনীভবন বা ক্ষয়কারী রাসায়নিকের এক্সপোজার এড়িয়ে চলুন।
• বিয়ারিং প্যাকেজে ভারী পণ্য রাখবেন না।
• পণ্যটিকে ধাতব ধুলো এবং যন্ত্রের ধ্বংসাবশেষ থেকে দূরে রাখুন।
• অযথা প্যাকেজিং খুলবেন না।
• পরিদর্শন এবং ইনস্টলেশনের সময় পরিষ্কার গ্লাভস ব্যবহার করুন।
• প্রাপ্তির তারিখ অনুযায়ী জায় ঘোরান।
• দীর্ঘমেয়াদী স্টোরেজ পরে অবস্থা পুনরায় পরীক্ষা করুন.
• নির্ভুল পৃষ্ঠতলের খালি হাতে সরাসরি যোগাযোগ প্রতিরোধ করুন।

FAQ

প্রশ্ন 1: H4209W কি NSK 7001ATYNDBMP5 এর মতো?

H4209W হল FUJI স্পেয়ার-পার্ট রেফারেন্স যা সাধারণত NXT সরঞ্জামের জন্য NSK 7001AT-সিরিজ নির্ভুল বিয়ারিংয়ের সাথে যুক্ত। কিছু বাণিজ্যিক রেকর্ড 7001ATYNDBMP5 ব্যবহার করে, যখন একটি অংশ-তালিকা রেকর্ড 7001ATYDBC8P5 দেখায়। অর্ডার করার আগে সরানো বিয়ারিং-এ সম্পূর্ণ চিহ্নিতকরণ নিশ্চিত করুন।

প্রশ্ন 2: H4209W বিয়ারিং এর মাত্রা কি?

সাধারণত নথিভুক্ত মাত্রা হল 12 মিমি ভিতরের ব্যাস, 28 মিমি বাইরের ব্যাস এবং 8 মিমি প্রস্থ। যাইহোক, শুধুমাত্র মাত্রা প্রতিস্থাপনের জন্য যথেষ্ট নয় কারণ নির্ভুল শ্রেণী, যোগাযোগের নকশা, ম্যাচিং বিন্যাস, খাঁচার ধরন, এবং প্রিলোড-সম্পর্কিত প্রত্যয়গুলিও যাচাই করা আবশ্যক।

প্রশ্ন 3: FUJI NXT মেশিনে এই বিয়ারিং কোথায় ব্যবহার করা হয়?

উপলব্ধ NXT অংশের তথ্য H4209W কে Y-অক্ষ বল-স্ক্রু-সম্পর্কিত সমাবেশে একটি বিয়ারিং হিসাবে চিহ্নিত করে। সুনির্দিষ্ট ইনস্টলেশন অবস্থান মডিউল এবং মেশিন কনফিগারেশন অনুযায়ী পরিবর্তিত হতে পারে, তাই ক্রেতাদের সরঞ্জাম মডেল, মডিউল নম্বর এবং সমাবেশ ফটো প্রদান করা উচিত।

Q4: আমি কি এর পরিবর্তে একটি স্ট্যান্ডার্ড 7001 বিয়ারিং ব্যবহার করতে পারি?

একই মাত্রা সহ একটি স্ট্যান্ডার্ড বিয়ারিং স্বয়ংক্রিয়ভাবে ইনস্টল করা উচিত নয়। আসল ভারবহনের জন্য একটি নির্দিষ্ট কৌণিক যোগাযোগের নকশা, নির্ভুলতা শ্রেণী, খাঁচা, অভ্যন্তরীণ কনফিগারেশন, মিলে যাওয়া বিন্যাস বা প্রিলোডের প্রয়োজন হতে পারে। সর্বদা সম্পূর্ণ প্রত্যয় এবং আবেদন প্রয়োজনীয়তা তুলনা.

প্রশ্ন 5: উদ্ধৃতি আগে কি তথ্য প্রয়োজন?

অনুগ্রহ করে H4209W, সম্পূর্ণ NSK বিয়ারিং মার্কিং, প্রয়োজনীয় পরিমাণ, মেশিনের মডেল, মেশিনের সিরিয়াল নম্বর, ইনস্টল অবস্থান, প্রয়োজনীয় অবস্থা এবং পরিষ্কার ছবি পাঠান। এই বিবরণগুলি সরবরাহকারীকে সামঞ্জস্য যাচাই করতে এবং অসম্পূর্ণ প্রত্যয় তথ্যের কারণে বিলম্ব এড়াতে অনুমতি দেয়।

আমাদের সাথে যোগাযোগ করুন

একটি NXT Y-অক্ষ রক্ষণাবেক্ষণ প্রকল্পের জন্য FUJI H4209W NSK 7001AT নির্ভুল বিয়ারিং খুঁজছেন?

আমাদের বিয়ারিং মার্কিং, মেশিনের মডেল, প্রয়োজনীয় পরিমাণ, পছন্দের অবস্থা এবং ডেলিভারি গন্তব্য পাঠান। আমাদের দল উপলব্ধ স্পেসিফিকেশন, স্টক স্থিতি, প্যাকেজিং প্রয়োজনীয়তা, এবং উদ্ধৃতি আগে শিপিং বিকল্প পরীক্ষা করবে.

SMT পার্টস সাপ্লাই লিমিটেড।SMT মেশিনের খুচরা যন্ত্রাংশ, ফিডার উপাদান, বিয়ারিং, মোটর, সেন্সর, কন্ট্রোল বোর্ড, অগ্রভাগ, ফিল্টার এবং বিশ্বব্যাপী ইলেকট্রনিক্স উত্পাদন গ্রাহকদের জন্য রক্ষণাবেক্ষণ সমাধান প্রদান করে।

আমরা সমর্থন করি:

• দ্রুত অংশ নম্বর যাচাইকরণ.
• ফটো-ভিত্তিক পণ্য নিশ্চিতকরণ।
• নতুন এবং প্রতিস্থাপন শর্ত বিকল্প.
• জরুরী রক্ষণাবেক্ষণ প্রয়োজনীয়তা.
• স্বল্প পরিমাণ এবং ব্যাচ আদেশ.
• সম্মিলিত SMT খুচরা যন্ত্রাংশ চালান.
• আন্তর্জাতিক এক্সপ্রেস ডেলিভারি।
• চালানের আগে প্রযুক্তিগত যোগাযোগ।
• প্রতিরক্ষামূলক রপ্তানি প্যাকেজিং।
• দীর্ঘমেয়াদী খুচরা যন্ত্রাংশ সোর্সিং সমর্থন.

সঠিক সেবা জন্য, অন্তর্ভুক্ত করুনH4209W,7001ATYNDBMP5 বা প্রকৃত সম্পূর্ণ চিহ্নিতকরণ,12 × 28 × 8 মিমি, এবংFUJI NXT Y-অক্ষ অ্যাপ্লিকেশনআপনার অনুসন্ধানে

ট্রেডমার্ক এবং সামঞ্জস্য বিবৃতি

FUJI, NXT, NSK, এবং সংশ্লিষ্ট মডেলের নামগুলি তাদের নিজ নিজ মালিকদের ট্রেডমার্ক বা নিবন্ধিত ট্রেডমার্ক। তারা শুধুমাত্র পণ্য সামঞ্জস্য এবং অ্যাপ্লিকেশন সনাক্ত করতে ব্যবহার করা হয়. SMT পার্টস সাপ্লাই লিমিটেড। একটি স্বাধীন খুচরা যন্ত্রাংশ সরবরাহকারী এবং নির্দিষ্টভাবে লিখিতভাবে নিশ্চিত না হওয়া পর্যন্ত মূল সরঞ্জাম বা ভারবহন প্রস্তুতকারকদের সাথে সংশ্লিষ্টতা দাবি করে না।
