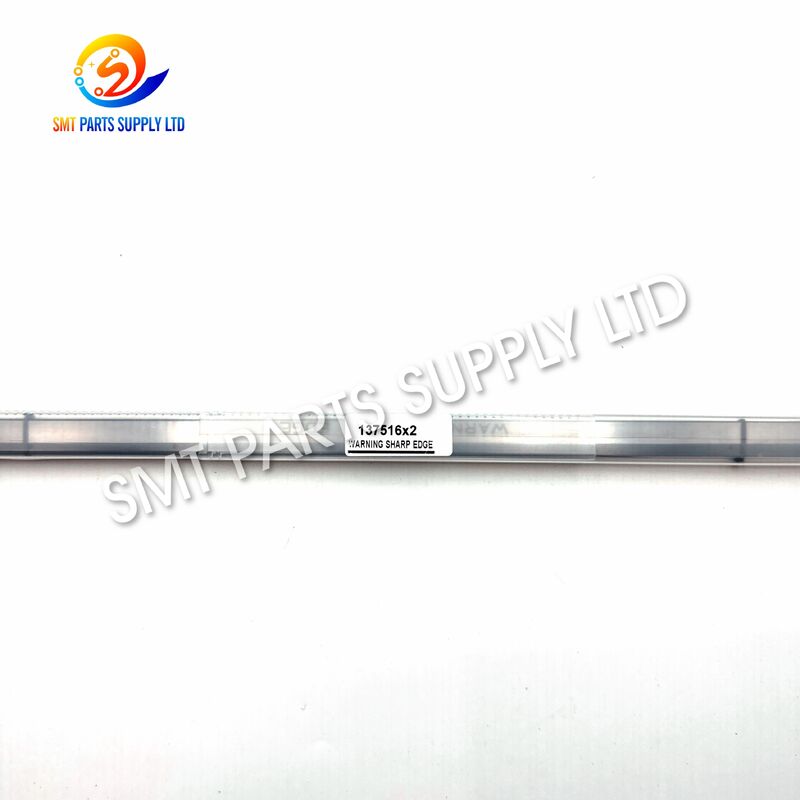

DEK 137516 215607 02i 03i এর জন্য 500 মিমি বোর্ড ক্ল্যাম্প ফয়েল

DEK 137516 বোর্ড ক্ল্যাম্প ফয়েল একটি যথার্থ প্রিন্টারের খুচরা যন্ত্রাংশ যা সোল্ডার পেস্ট প্রিন্টিং প্রক্রিয়া চলাকালীন মুদ্রিত সার্কিট বোর্ডগুলিকে সমর্থন এবং সুরক্ষিত করতে ব্যবহৃত হয়।এটি সাধারণত পার্ট নম্বরগুলির সাথে ক্রস-রেফারেন্স করা হয়215607এবং03128529এবং একটি ডিইকে স্ক্রিন প্রিন্টার কনফিগারেশনের জন্য সরবরাহ করা হয়500 মিমি ফয়েল বা শ্যাম বোর্ড ক্ল্যাম্প সেটআপ.

মুদ্রণের সময়, পিসিবিটি স্টেনসিলের নীচে সমতল, সঠিকভাবে স্থাপন করা এবং স্থিতিশীল থাকতে হবে। একটি পরা, বাঁকা বা ভুলভাবে ফিট বোর্ড ক্ল্যাম্প ফয়েল পিসিবি প্রান্তটি সরানো বা উত্তোলন করতে পারে,যার ফলে সোল্ডার পেস্টে ভুল সমন্বয় ঘটেক্ষতিগ্রস্ত ক্ল্যাম্প ফয়েল প্রতিস্থাপন নির্ভরযোগ্য পিসিবি সমর্থন এবং আরও ধারাবাহিক মুদ্রণ কর্মক্ষমতা পুনরুদ্ধার করতে সহায়তা করে।

এই উপাদানটি এসএমটি কারখানা, ইলেকট্রনিক্স উত্পাদন পরিষেবা সরবরাহকারী, প্রিন্টার রক্ষণাবেক্ষণ সংস্থা এবং খুচরা যন্ত্রাংশ বিতরণকারীদের জন্য উপযুক্ত।মূল অংশ নম্বর অনুযায়ী সামঞ্জস্যতা নিশ্চিত করা উচিত, ইনস্টল করা ক্ল্যাম্প গঠন, মেশিন মডেল, রেল কনফিগারেশন এবং প্রকৃত ফয়েল দৈর্ঘ্য অর্ডার করার আগে।

বোর্ড ক্ল্যাম্প ফয়েল পিসিবি ট্রান্সপোর্ট রেলের কাছাকাছি কাজ করে এবং বারবার পিসিবি প্রান্তের সাথে যোগাযোগ করে বা সমর্থন করে। অবিচ্ছিন্ন উত্পাদন চক্র, যান্ত্রিক চাপ,ভুল নিয়ন্ত্রন এবং দূষণ ধীরে ধীরে তার আকৃতি এবং কর্মক্ষমতা প্রভাবিত করতে পারে.

একটি ছোট বিকৃতি চাক্ষুষ পরিদর্শনের সময় অপ্রয়োজনীয় মনে হতে পারে, কিন্তু এটি পিসিবি আসন এবং মুদ্রণ পুনরাবৃত্তি প্রভাবিত করতে পারে।সূক্ষ্ম-পিচ উপাদান এবং সংকীর্ণ স্টেনসিল অ্যাপারচারগুলি অস্থির বোর্ড সমর্থনকে বিশেষভাবে সংবেদনশীল.

উৎপাদন ও রক্ষণাবেক্ষণ দলগুলি নিম্নলিখিত একটি বা একাধিক অবস্থার ঘটলে ক্ল্যাম্প সেটটি পরিদর্শন করা উচিতঃ

• প্রিন্টিংয়ের সময় পিসিবি প্রান্ত সামান্য উত্তোলন করে।
• মুদ্রণ চক্রের মধ্যে বোর্ড সমন্বয় পরিবর্তন।
• পিসিবি এর প্রান্তের কাছাকাছি সোল্ডার পেস্টের জমা অসঙ্গতিপূর্ণ।
• বোর্ড সমর্থন সিস্টেমের বিরুদ্ধে সমতল বসে না।
• ফোল্ডারটি দৃশ্যমানভাবে বাঁকা, স্ক্র্যাচড, ফাটল বা বিকৃত।
• পিসিবি পরিবহন পথ কম স্থিতিশীল হয়ে ওঠে।
• বোর্ডটি স্টেনসিলের সাথে অসমভাবে যোগাযোগ করে।
• একটি সংঘর্ষ বা রেল সমন্বয় পরে মুদ্রণ ত্রুটি বৃদ্ধি।
• ক্ল্যাম্প প্রক্রিয়া অপারেশন চলাকালীন অস্বাভাবিক যোগাযোগ করে।
• বাম এবং ডান ক্ল্যাম্প ফয়েলগুলি এখন সিম্যাট্রিক নয়।
• ফয়েলটি ক্ল্যাম্পিংয়ের পরে মসৃণভাবে ফিরে আসে না।
• মেশিনটি বারবার বোর্ড পজিশন এলার্ম তৈরি করে।

এই লক্ষণগুলি অন্যান্য প্রিন্টার উপাদানগুলির সাথেও জড়িত হতে পারে। পরিবহন রেল, বোর্ড স্টপ, সমর্থন সরঞ্জাম, সেন্সর,তাই মুদ্রণ অস্থিরতা নির্ণয় করার সময় সিলিন্ডার এবং ক্ল্যাম্প অ্যাকচুয়েটর একসাথে পরীক্ষা করা উচিত.

ক্ষতিগ্রস্ত বোর্ড ক্ল্যাম্প ফয়েলটি সঠিকভাবে মেলে 500 মিমি সমাবেশের সাথে প্রতিস্থাপন করা মূল ক্ল্যাম্পিং জ্যামিতি পুনরুদ্ধার করতে এবং স্টেনসিল প্রিন্টিংয়ের সময় পিসিবি স্থিতিশীলতা উন্নত করতে সহায়তা করতে পারে।

DEK 137516 / 215607 বোর্ড ক্ল্যাম্প ফয়েলটি PCB এর প্রান্ত বরাবর একটি নিয়ন্ত্রিত সমর্থন পৃষ্ঠ সরবরাহ করার জন্য ডিজাইন করা হয়েছে। সঠিকভাবে ইনস্টল এবং সামঞ্জস্য করা হলে,এটি একটি পুনরাবৃত্তিযোগ্য অবস্থানে সার্কিট বোর্ড রাখা সাহায্য করে যখন স্টেনসিল PCB যোগাযোগ এবং squeegee মুদ্রণ এলাকা জুড়ে সরানো.

ক্ল্যাম্প ফয়েলটি প্রতিটি সোল্ডার পেস্ট মুদ্রণের ত্রুটির জন্য একটি স্বতন্ত্র সংশোধন হিসাবে বিবেচনা করা উচিত নয়। সঠিক স্টেনসিল অবস্থা, স্কিউগি চাপ, বোর্ড সমর্থন, প্রিন্টার ক্যালিব্রেশন,রেলের প্রস্থ এবং পিসিবি warpage এছাড়াও নিয়ন্ত্রণ করা আবশ্যক.

দ্য500 মিমি নামকরণটি ক্ল্যাম্প ফোল্ডের নামমাত্র দৈর্ঘ্যকে বোঝায়. এটি স্বয়ংক্রিয়ভাবে সর্বাধিক মুদ্রণযোগ্য পিসিবি প্রস্থ বা মোট মেশিন রেল প্রস্থ হিসাবে ব্যাখ্যা করা উচিত নয়। প্রকৃত মেশিনের ক্ষমতা প্রিন্টারের মডেল, পরিবহন সিস্টেম,ইনস্টল করা রেল কনফিগারেশন এবং উৎপাদন সেটআপ.

মেশিন জেনারেশন, সরবরাহকারী ডাটাবেস, সংশোধন বা ঐতিহাসিক সংখ্যাসূচক সিস্টেমের উপর ভিত্তি করে পার্ট নম্বর রেফারেন্স ভিন্ন হতে পারে।গ্রাহকদের ইনস্টল করা অংশ এবং মেশিনের নাম প্লেটের ছবি সরবরাহ করা উচিত যদি কোন অনিশ্চয়তা থাকে.

137516 বোর্ড ক্ল্যাম্প ফয়েলটি সামঞ্জস্যপূর্ণ DEK সোল্ডার পেস্ট প্রিন্টারের PCB হ্যান্ডলিং এবং ক্ল্যাম্পিং সিস্টেমে ব্যবহৃত হয়।

• DEK 02i সোল্ডার পেস্ট প্রিন্টারের কনফিগারেশন
• DEK 03i সোল্ডার পেস্ট প্রিন্টারের কনফিগারেশন
• নির্বাচিত DEK Horizon প্রিন্টার কনফিগারেশন
• 137516 ক্ল্যাম্প রেফারেন্স ব্যবহার করে মেশিন
• 215607 ক্ল্যাম্প সেট রেফারেন্স ব্যবহার করে মেশিন
• 03128529 ব্যবহার করে প্রিন্টার কনফিগারেশন
• SMT মুদ্রণ লাইন কঠোর PCBs প্রক্রিয়াকরণ
• উচ্চ মিশ্রিত ইলেকট্রনিক্স সমাবেশের উৎপাদন
• কন্ট্রাক্ট ইলেকট্রনিক্স উৎপাদন লাইন
• প্রিন্টারের সংস্কার ও রক্ষণাবেক্ষণ প্রকল্প

বোর্ড ক্ল্যাম্প ফয়েল প্রিন্টারের পিসিবি পরিবহন এবং সমর্থন সিস্টেমের অংশ হিসাবে কাজ করে।

এই ক্রমের সময়, ক্ল্যাম্প ফয়েলটি সোজা এবং সঠিকভাবে সারিবদ্ধ থাকা উচিত। এর কাজের প্রান্তটি অতিরিক্ত চাপ সৃষ্টি না করে বোর্ডকে সমর্থন করা উচিত,পিসিবি কে স্ক্র্যাচ করা বা কনভেয়র চলাচলে হস্তক্ষেপ করা.

সঠিকভাবে কাজ করা ফয়েল পিসিবিকে স্টেনসিলের তুলনায় একটি স্থিতিশীল উচ্চতায় রাখতে সহায়তা করে। এটি সূক্ষ্ম-পিচ প্যাড সহ মুদ্রণ বোর্ডগুলির ক্ষেত্রে বিশেষভাবে গুরুত্বপূর্ণ,ক্ষুদ্র প্যাসিভ উপাদান পদচিহ্ন, নীচে শেষ উপাদান বা প্রান্ত অবস্থিত apertures।

সোল্ডার পেস্ট প্রিন্টিং বেশ কয়েকটি নিয়ন্ত্রিত সম্পর্কের উপর নির্ভর করেঃ

• পিসিবি সমতল থাকতে হবে।
• স্টেনসিলটি পিসিবি প্যাডের সাথে সামঞ্জস্যপূর্ণ হতে হবে।
• পিসিবিকে অবশ্যই স্টেনসিলের সাথে নিয়মিত যোগাযোগ করতে হবে।
• বোর্ড সমর্থন সিস্টেম মুদ্রণ চাপ প্রতিরোধ করতে হবে।
• কনভেয়র রেলগুলোতে পিসিবিকে বিকৃতি ছাড়া ধরে রাখতে হবে।
• বোর্ডকে বিরক্ত না করেই ক্ল্যাম্প মেশিনটি ছেড়ে দিতে হবে।

যখন ক্ল্যাম্প ফয়েল বাঁকা হয়, তখন পিসিবি একটি প্রান্তের কাছাকাছি একটি ভুল উচ্চতায় বসতে পারে। এটি একটি অসম স্টেনসিল-বোর্ড ফাঁক তৈরি করতে পারে বা পিসিবিকে স্কিউজি আন্দোলনের সময় স্থানান্তরিত করতে পারে।

কারণ একাধিক মুদ্রণ পরামিতি অনুরূপ ত্রুটি সৃষ্টি করতে পারে, রক্ষণাবেক্ষণ কর্মীদের সংশোধনমূলক পদক্ষেপের সিদ্ধান্ত নেওয়ার আগে পুরো clamping এবং সমর্থন সিস্টেম যাচাই করা উচিত।

শুধুমাত্র চাক্ষুষ চেহারা দ্বারা নির্বাচন ভুল ইনস্টলেশনের ফলাফল হতে পারে। বেশ কয়েকটি DEK ক্ল্যাম্প ফয়েল অনুরূপ দেখতে পারে কিন্তু দৈর্ঘ্য, মাউন্ট বিন্যাস, সংশোধন বা অ্যাপ্লিকেশন ভিন্ন।

দ্রুত এবং আরো সঠিক উদ্ধৃতির জন্য, পাঠানঃ

1. প্রয়োজনীয় পার্ট নম্বর।
2. প্রিন্টারের মডেল এবং সিরিয়াল নম্বর।
3. মেশিনের নামের ছবি।
4. অপসারণ করা ক্ল্যাম্প ফয়েলটির ছবি।
5. মোট দৈর্ঘ্যের পরিমাপ।
6. মাউন্ট পয়েন্টগুলির ক্লোজ-আপ ছবি।
7. প্রয়োজনীয় পরিমাণ।
8. মূল বা সামঞ্জস্যপূর্ণ অবস্থা পছন্দ।
9. ডেলিভারি গন্তব্য।
10. প্রত্যাশিত ডেলিভারি সময়সূচী।

এই বিবরণ সরবরাহ করা একটি চাক্ষুষভাবে অনুরূপ কিন্তু যান্ত্রিকভাবে অসঙ্গতিপূর্ণ অংশ সরবরাহের ঝুঁকি হ্রাস করে।

বিভিন্ন প্রিন্টার এবং রেল কনফিগারেশন বিভিন্ন ফয়েল দৈর্ঘ্য ব্যবহার করতে পারে।

৫০০ মিমি ফয়েলকে ৫২০ মিমি ফয়েল দিয়ে প্রতিস্থাপন করবেন না কেবলমাত্র মাত্রাগুলি কাছাকাছি বলে মনে হচ্ছে। মাউন্ট অবস্থান, প্রোফাইল এবং যান্ত্রিক ভ্রমণের পার্থক্যগুলি মেশিনের অপারেশনকে প্রভাবিত করতে পারে।

স্টক, বাজেট এবং রক্ষণাবেক্ষণের প্রয়োজনীয়তার উপর নির্ভর করে, বিভিন্ন উত্পাদন বিকল্প উপলব্ধ হতে পারে।

যখন উৎপাদন লাইন কঠোর মূল উপাদান নিয়ন্ত্রণ, অভ্যন্তরীণ বৈধতা বা নির্দিষ্ট গ্রাহক অনুমোদন প্রয়োজন একটি মূল নতুন অংশ পছন্দ করা যেতে পারে।

একটি সামঞ্জস্যপূর্ণ নতুন ক্ল্যাম্প ফয়েল কারখানাগুলির জন্য একটি কার্যকর বিকল্প সরবরাহ করতে পারে যা নিয়ন্ত্রিত রক্ষণাবেক্ষণ ব্যয় চায়।উৎপাদন ব্যবহারের আগে মাউন্ট গঠন এবং কার্যকরী অপারেশন.

চূড়ান্ত দরপত্রের মধ্যে স্পষ্টভাবে সরবরাহকৃত শর্ত উল্লেখ করা উচিত যাতে গ্রাহক একটি সুনির্দিষ্ট ক্রয় সিদ্ধান্ত নিতে পারেন।

ইনস্টলেশনের জন্য প্রশিক্ষিত এসএমটি প্রিন্টার রক্ষণাবেক্ষণ কর্মীকে নিয়োগ করা উচিত।

• ফয়েলটিকে একটি অনন্য মাউন্ট পজিশনে জোর করবেন না।
• একটি ভুল অংশের জন্য ক্ষতিপূরণ দেওয়ার জন্য ফয়েলটি বাঁকবেন না।
• যদি ফয়েলটি কনভেয়রকে বাধা দেয় তবে প্রিন্টারটি ব্যবহার করবেন না।
• ইনস্টলেশনের রেফারেন্স হিসাবে একটি ক্ষতিগ্রস্ত PCB ব্যবহার করবেন না।
• অন্যদের সারিবদ্ধ করার আগে একটি মাউন্ট পয়েন্ট সম্পূর্ণরূপে টানবেন না।
• কাজের প্রান্তে ক্ষয়কারী সরঞ্জাম ব্যবহার করবেন না।
• ফাংশনাল টেস্ট ছাড়া সরাসরি ভর উত্পাদনে ফিরে যাবেন না।

রুটিন পরিদর্শন বোর্ড ক্ল্যাম্প সিস্টেমের সেবা জীবন বাড়াতে এবং অপ্রত্যাশিত মুদ্রণ ত্রুটি হ্রাস করতে পারে।

কারখানার সরঞ্জাম রক্ষণাবেক্ষণ পদ্ধতি দ্বারা অনুমোদিত পরিষ্কারের উপকরণ ব্যবহার করুন। আক্রমণাত্মক স্ক্র্যাপিং বা অনিয়ন্ত্রিত পলিশিং এড়ান, যা ফয়েল প্রোফাইল পরিবর্তন করতে পারে বা burrs তৈরি করতে পারে।

পরিষ্কার করার পর, প্রিন্টারটি আবার কাজে লাগানোর আগে অংশটি শুষ্ক এবং ফ্রি ফাইবার থেকে মুক্ত কিনা তা নিশ্চিত করুন।

সরবরাহ করা প্রতিটি বোর্ড ক্ল্যাম্প ফয়েল চালানের আগে এবং ইনস্টলেশনের আগে আবার পরীক্ষা করা উচিত।

• পার্ট নম্বর নিশ্চিতকরণ
• নামমাত্র দৈর্ঘ্যের নিশ্চিতকরণ
• সামগ্রিক চেহারা
• সরলতা
• মাউন্ট পয়েন্টের অবস্থা
• প্রান্তের গুণমান
• পৃষ্ঠের পরিষ্কারতা
• জোড়া মিল
• সুরক্ষা প্যাকেজিং
• পরিমাণ যাচাইকরণ

গ্রাহকের স্বাভাবিক উৎপাদন অবস্থার অধীনে মেশিনের চূড়ান্ত কর্মক্ষমতা নিশ্চিত করা উচিত।

বোর্ড ক্ল্যাম্প ফয়েল একটি অপেক্ষাকৃত দীর্ঘ নির্ভুল উপাদান এবং পরিবহনের সময় বাঁকানো থেকে রক্ষা করা উচিত।

• আন্তর্জাতিক এক্সপ্রেস
• বিমান পরিবহন
• একত্রীকৃত চালান
• গ্রাহকের নিয়োগপ্রাপ্ত ফরোয়ার্ডার
• অন্যান্য এসএমটি খুচরা যন্ত্রাংশের সাথে সমন্বিত চালান
• জরুরী মেশিন-ডাউন চালান

গ্রাহকরা বেল্ট, সেন্সর, মোটর, সিলিন্ডার, স্কিউজি উপাদান, কনভেয়র অংশ এবং অন্যান্য সোল্ডার পেস্ট প্রিন্টারের খুচরা যন্ত্রাংশের সাথে শিপমেন্টের অনুরোধ করতে পারেন।

অর্ডার নিশ্চিত করার আগে আমরা প্রধান অংশের নম্বর, রেফারেন্স নম্বর, মেশিনের মডেল, দৈর্ঘ্য এবং ইনস্টল করা কনফিগারেশন পরীক্ষা করি।

প্রাপ্যতা, প্রয়োজনীয় মানের স্তর এবং গ্রাহকের বাজেটের উপর নির্ভর করে মূল এবং সামঞ্জস্যপূর্ণ সরবরাহের বিকল্পগুলি উদ্ধৃত করা যেতে পারে।

আমাদের পণ্যের পরিসীমাটি এসএমটি প্লেসমেন্ট মেশিন, সোল্ডার পেস্ট প্রিন্টার, ফিডার, নোজেল, মোটর, সেন্সর, কন্ট্রোল বোর্ড এবং উত্পাদন লাইনের ব্যবহারযোগ্য সামগ্রীগুলিকে অন্তর্ভুক্ত করে।

দীর্ঘ এবং সহজে বিকৃত উপাদান পরিবহন ক্ষতি কমাতে অতিরিক্ত সুরক্ষা সঙ্গে প্যাক করা হয়।

পুরোনো অংশের ছবি এবং মেশিনের তথ্য প্রদান আমাদের বিক্রয় দলকে পণ্যটি আরও দক্ষতার সাথে পরীক্ষা করতে দেয়।

গ্রাহকরা প্রিন্টারের অংশগুলিকে অন্যান্য এসএমটি মেশিনের উপাদানগুলির সাথে একত্রিত করতে পারেন যাতে ক্রয় এবং পরিবহন ব্যয় হ্রাস পায়।

এগুলি সাধারণত 500 মিমি বোর্ড ক্ল্যাম্প ফয়েল সমাবেশের জন্য ক্রস-রেফারেন্স নম্বর হিসাবে ব্যবহৃত হয়। রেফারেন্স 03128529 সরবরাহকারীর ডাটাবেসেও উপস্থিত হতে পারে। কারণ মেশিনের সংশোধন অনুসারে সংখ্যা পরিবর্তন হতে পারে,দয়া করে অর্ডার দেওয়ার আগে মূল অংশ, মেশিনের মডেল এবং ইনস্টল করা কনফিগারেশন নিশ্চিত করুন।

500 মিমি বোর্ড ক্ল্যাম্প ফয়েলটি সাধারণত একটি মিলে যাওয়া জোড়া হিসাবে সরবরাহ করা হয়, তবে প্যাকেজিং এবং সরবরাহের পরিমাণ পরিবর্তিত হতে পারে। দয়া করে উল্লেখ করুন যে আপনি এক টুকরা চান কিনা,একটি জোড়া বা একটি সম্পূর্ণ ক্ল্যাম্প সেট যখন একটি উদ্ধৃতি অনুরোধ.

নং. এটি 137516, 215607 বা 03128529 রেফারেন্স এবং সংশ্লিষ্ট 500 মিমি ক্ল্যাম্প কনফিগারেশন ব্যবহার করে সামঞ্জস্যপূর্ণ প্রিন্টারগুলির জন্য ডিজাইন করা হয়েছে। এটি কেবলমাত্র DEK ব্র্যান্ডের নাম অনুসারে নির্বাচন করা উচিত নয়.

দয়া করে মেশিনের মডেল, সিরিয়াল নম্বর, পুরানো অংশের নম্বর, সামগ্রিক দৈর্ঘ্য এবং সরানো ফয়েল এবং মাউন্ট এলাকার পরিষ্কার ছবি সরবরাহ করুন।আমাদের বিক্রয় দল অর্ডার নিশ্চিত করার আগে এই তথ্য তুলনা করতে পারেন.

যখন ফয়েল বাঁকা, ফাটল, স্ক্র্যাচ, আলগা হয়ে যায় বা পিসিবি সমানভাবে সমর্থন করতে অক্ষম হয় তখন প্রতিস্থাপনের পরামর্শ দেওয়া হয়। এটি পিসিবি সংঘর্ষের পরেও পরিদর্শন করা উচিত,রেলের অস্বাভাবিক চলাচল বা অপ্রকাশিত প্রান্ত-আঞ্চলিক মুদ্রণ ত্রুটি.

দাম, প্রাপ্যতা, সামঞ্জস্যপূর্ণ মডেল যাচাইকরণ বা সমন্বিত এসএমটি খুচরা যন্ত্রাংশের অর্ডারের জন্য দয়া করে নিম্নলিখিত তথ্য পাঠানঃ

• পার্ট নম্বর
• মেশিন মডেল
• মেশিনের সিরিয়াল নম্বর
• প্রয়োজনীয় পরিমাণ
• পুরনো অংশের ছবি
• সরবরাহের দেশ
• মূল বা সামঞ্জস্যপূর্ণ প্রয়োজনীয়তা
