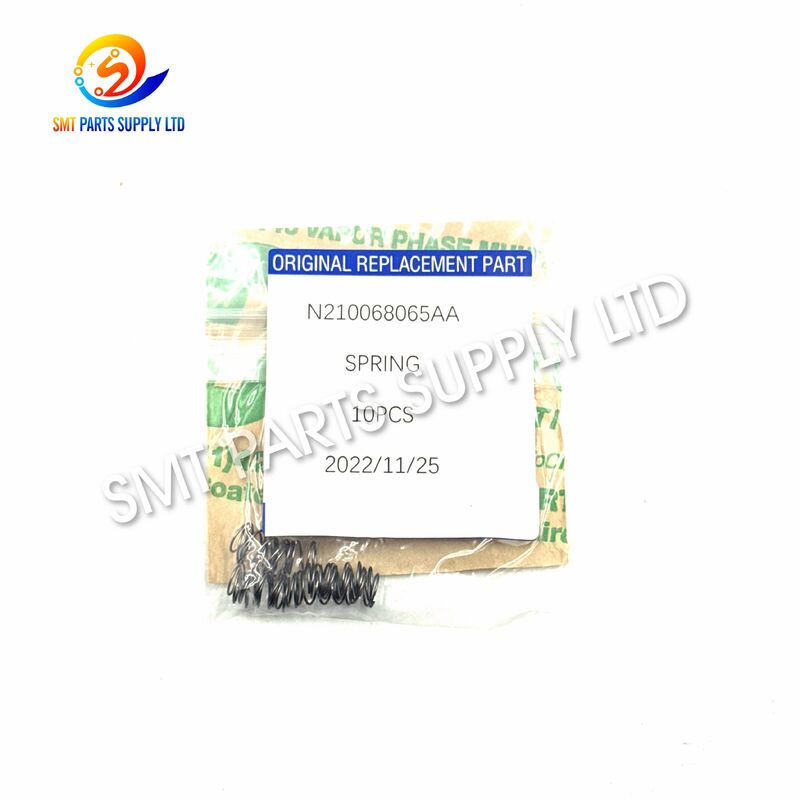

CM402 CM602 NPM মাউন্টারের জন্য Panasonic N210068065AA নজল হোল্ডার স্প্রিং

এই প্যানাসনিক N210068065AA নজল হোল্ডার স্প্রিং হলো একটি ছোট কিন্তু গুরুত্বপূর্ণ মেকানিক্যাল যন্ত্রাংশ যা CM402, CM602 এবং প্রযোজ্য NPM প্লেসমেন্ট মেশিনের সামঞ্জস্যপূর্ণ নজল হোল্ডার অ্যাসেম্বলিতে ব্যবহৃত হয়। উচ্চ-গতির এসএমটি (SMT) উৎপাদনের সময়, কম্পোনেন্ট পিক এবং প্লেস করার সাথে সাথে নজল হোল্ডারটি ক্রমাগত নড়াচড়া করে, সংকুচিত হয় এবং পূর্বের অবস্থানে ফিরে আসে। স্প্রিংটি এই পুনরাবৃত্তিমূলক মেকানিক্যাল ক্রিয়াকলাপের জন্য প্রয়োজনীয় নিয়ন্ত্রিত পুনরুদ্ধার বল (restoring force) প্রদান করে।

যখন একটি বিদ্যমান হোল্ডার স্প্রিং ক্লান্ত (fatigued), স্থায়ীভাবে সংকুচিত, বাঁকা, দূষিত বা যান্ত্রিকভাবে ক্ষতিগ্রস্ত হয়, তখন নজল হোল্ডারটি আর মসৃণ বা সঠিকভাবে পূর্বের অবস্থানে ফিরে নাও আসতে পারে। জীর্ণ স্প্রিংটিকে সঠিকভাবে মিলে যাওয়া N210068065AA কম্পোনেন্ট দিয়ে প্রতিস্থাপন করলে হোল্ডার অ্যাসেম্বলির নির্ধারিত মেকানিক্যাল গতি পুনরুদ্ধার করতে সহায়তা করে।

এই যন্ত্রাংশটি এসএমটি কারখানা, ইএমএস প্রস্তুতকারক, মেশিন রক্ষণাবেক্ষণ বিভাগ, ইকুইপমেন্ট সার্ভিস কোম্পানি এবং স্পেয়ার-পার্টস পরিবেশকদের জন্য উপযুক্ত, যাদের প্লেসমেন্ট হেড রক্ষণাবেক্ষণের জন্য নির্ভরযোগ্য প্রতিস্থাপন যন্ত্রাংশ প্রয়োজন।

এসএমটি উৎপাদনের সময় নজল হোল্ডার মেকানিজম ক্রমাগত পুনরাবৃত্তিমূলক গতির মধ্য দিয়ে যায়। উচ্চ-ভলিউম অ্যাপ্লিকেশনে, একটি প্লেসমেন্ট হেড স্বল্প উৎপাদন সময়ের মধ্যেই হাজার হাজার অপারেটিং সাইকেল সম্পন্ন করতে পারে।

সময়ের সাথে সাথে, বেশ কয়েকটি কারণ স্প্রিংকে প্রভাবিত করতে পারে।

একটি স্প্রিং যা তার ডিজাইন করা মেকানিক্যাল বৈশিষ্ট্য হারিয়েছে, তা নজল হোল্ডারের ফিরে আসার প্রক্রিয়াকে প্রভাবিত করতে পারে। তবে, পিকআপ বা প্লেসমেন্ট সমস্যার জন্য কেবল স্প্রিংকেই সরাসরি দায়ী করা উচিত নয়।

প্লেসমেন্ট-হেডের সমস্যা সমাধানের সময় নজল, হোল্ডার, শ্যাফট, ভ্যাকুয়াম সিস্টেম, ভালভ, সেন্সর, গাইড মেকানিজম এবং মেশিন অ্যাডজাস্টমেন্টও পরিদর্শন করা উচিত।

পরিদর্শনে যখন নিশ্চিত হওয়া যায় যে বিদ্যমান স্প্রিংটি ক্ষতিগ্রস্ত, বিকৃত, দুর্বল বা আর স্থিতিশীল পুনরুদ্ধার বল প্রদান করছে না, তখন সঠিক N210068065AA নজল হোল্ডার স্প্রিং দ্বারা প্রতিস্থাপন করা একটি বাস্তবসম্মত রক্ষণাবেক্ষণ সমাধান।

প্রতিস্থাপন প্রক্রিয়ায় শুধুমাত্র স্প্রিং পরিবর্তনের চেয়ে আরও বেশি কিছু অন্তর্ভুক্ত থাকা উচিত।

প্রস্তাবিত রক্ষণাবেক্ষণ ধাপগুলির মধ্যে রয়েছে:

1. ইনস্টল করা মেশিন মডেলটি নিশ্চিত করুন।
2. প্লেসমেন্ট হেডের কনফিগারেশন পরীক্ষা করুন।
3. বিদ্যমান পার্ট নম্বরটি যাচাই করুন।
4. ক্ষয় বা ময়লার জন্য নজল হোল্ডারটি পরিদর্শন করুন।
5. পুরানো স্প্রিংটি সাবধানে সরিয়ে ফেলুন।
6. অপসারণ করা যন্ত্রাংশের সাথে প্রতিস্থাপন পার্টটি তুলনা করুন।
7. সঠিক অবস্থানে স্প্রিংটি ইনস্টল করুন।
8. ইনস্টলেশনের পরে হোল্ডারের অবাধ গতিবিধি নিশ্চিত করুন।
9. মেশিনের ইনিশিয়ালাইজেশন এবং কার্যকরী পরীক্ষা সম্পাদন করুন।
10. পূর্ণ উৎপাদনের আগে পিকআপ এবং প্লেসমেন্টের স্থিতিশীলতা পর্যবেক্ষণ করুন।

সঠিক পার্ট যাচাইকরণ বিশেষভাবে গুরুত্বপূর্ণ কারণ বিভিন্ন হেড কনফিগারেশনে একই চেহারার কিন্তু ভিন্ন মাত্রা বা মেকানিক্যাল বৈশিষ্ট্যের স্প্রিং ব্যবহার করা হতে পারে।

সামঞ্জস্যতা বিজ্ঞপ্তি: মেশিন সিরিজে বিভিন্ন প্লেসমেন্ট-হেড কনফিগারেশন থাকতে পারে। ক্রেতাদের অর্ডার করার আগে আসল পার্ট নম্বর এবং প্রকৃত হেড কনফিগারেশন নিশ্চিত করা উচিত।

N210068065AA-এর মূল উদ্দেশ্য হলো নজল হোল্ডার অ্যাসেম্বলির ভিতরে নিয়ন্ত্রিত স্প্রিং টান এবং পুনরুদ্ধার বল প্রদান করা।

অপারেশন চলাকালীন, হোল্ডার মেকানিজম মেকানিক্যাল বলের প্রভাবে স্থানান্তরিত হতে পারে। মেকানিজমটি চলার সাথে সাথে স্প্রিংটি সংকুচিত হয় এবং বাহ্যিক বল অপসারণের পর সঞ্চিত যান্ত্রিক শক্তি নির্গত করে।

এই কাজটি হোল্ডারটিকে তার প্রয়োজনীয় অপারেটিং অবস্থানে ফিরে যেতে সহায়তা করে।

যদিও এটি একটি সাধারণ মেকানিক্যাল যন্ত্রাংশ, তবুও স্প্রিং-এর সঠিক আচরণ গুরুত্বপূর্ণ কারণ নজল হোল্ডার পুরো উৎপাদন জুড়ে পুনরাবৃত্তিমূলক কাজ সম্পাদন করে।

বিভিন্ন প্লেসমেন্ট হেড অ্যাসেম্বলিতে অনুরূপ হোল্ডার স্প্রিং ব্যবহার করা হতে পারে। নির্বাচন সর্বদা সঠিক পার্ট নম্বর এবং মেশিন কনফিগারেশনের উপর ভিত্তি করে হওয়া উচিত।

এই মডেলগুলিকে স্বয়ংক্রিয়ভাবে একে অপরের সাথে বিনিময়যোগ্য বিবেচনা করা উচিত নয়। স্প্রিং-এর দৈর্ঘ্য, ব্যাস, তারের আকার, সংকোচন বৈশিষ্ট্য এবং ইনস্টলেশন অবস্থানের পার্থক্য সামঞ্জস্যতাকে প্রভাবিত করতে পারে।

N210068065AA স্প্রিংটি মূলত সামঞ্জস্যপূর্ণ SMT প্লেসমেন্ট সরঞ্জামে নজল হোল্ডার মেকানিজম সার্ভিসিংয়ের জন্য ব্যবহৃত হয়।

• CM402 প্লেসমেন্ট মেশিন রক্ষণাবেক্ষণ।
• CM602 মাউন্টার হেড সার্ভিসিং।
• প্রযোজ্য NPM প্লেসমেন্ট মেশিন রক্ষণাবেক্ষণ।
• নজল হোল্ডার অ্যাসেম্বলি মেরামত।
• প্লেসমেন্ট হেড পুনর্নির্মাণ।
• প্রতিরোধমূলক রক্ষণাবেক্ষণ।
• জীর্ণ স্প্রিং প্রতিস্থাপন।
• মেকানিক্যাল হেড পরিদর্শন।

একাধিক মেশিন পরিচালনাকারী রক্ষণাবেক্ষণ বিভাগগুলির জন্য, হোল্ডার স্প্রিংয়ের মতো ছোট মেকানিক্যাল যন্ত্রাংশগুলি স্পেয়ার-পার্টস ইনভেন্টরিতে রাখা খুবই সুবিধাজনক।

নিম্নলিখিত লক্ষণগুলি ইঙ্গিত দিতে পারে যে নজল হোল্ডার স্প্রিং পরিদর্শন করা প্রয়োজন:

• হোল্ডারের ফিরে আসার গতি ধীর হয়ে যায়।
• হোল্ডারের গতিবিধি অসামঞ্জস্যপূর্ণ হয়ে যায়।
• স্প্রিং স্থায়ীভাবে সংকুচিত দেখা যায়।
• স্প্রিং বাঁকা বা যান্ত্রিকভাবে ক্ষতিগ্রস্ত।
• স্প্রিং-এর টান লক্ষণীয়ভাবে দুর্বল মনে হয়।
• হোল্ডার মেকানিজম মাঝে মাঝে আটকে যায়।
• স্প্রিং-এ ক্ষয় বা পৃষ্ঠের ক্ষতি দেখা যায়।
• দীর্ঘ উৎপাদন ঘণ্টার পর মেকানিক্যাল কর্মক্ষমতা পরিবর্তিত হয়।
• রক্ষণাবেক্ষণের সময় বিদ্যমান স্প্রিং ক্ষতিগ্রস্ত হয়েছে।

এই লক্ষণগুলি অন্যান্য হেড কম্পোনেন্টের কারণেও হতে পারে। চূড়ান্ত কারণ নির্ধারণের আগে সম্পূর্ণ মেকানিক্যাল পরিদর্শন করার পরামর্শ দেওয়া হয়।

N210068065AA স্প্রিংটি একটি সহজ মেকানিক্যাল সংকোচন-এবং-পুনরুদ্ধার প্রক্রিয়ার মাধ্যমে কাজ করে।

স্প্রিংটি নজল হোল্ডার মেকানিজমের ভিতরে তার নির্দিষ্ট অবস্থানে ইনস্টল করা থাকে।

মেশিন অপারেশন চলাকালীন, হোল্ডারের নড়াচড়ার ফলে স্প্রিংটি সংকুচিত হয়।

সংকুচিত অবস্থায় স্প্রিংটি যান্ত্রিক শক্তি সঞ্চয় করে।

যখন বাহ্যিক বল হ্রাস পায়, স্প্রিংটি তার আসল আকারে ফিরে আসতে শুরু করে।

নির্গত স্প্রিং বল নজল হোল্ডার মেকানিজমকে তার স্বাভাবিক মেকানিক্যাল অবস্থানে ফিরে যেতে সহায়তা করে।

কম্পোনেন্ট পিক এবং প্লেস সাইকেলের সময় এই প্রক্রিয়াটি অবিচ্ছিন্নভাবে পুনরাবৃত্তি হয়।

একটি প্রতিস্থাপন নজল হোল্ডার স্প্রিং নির্বাচন করার সময় সঠিক শনাক্তকরণ অপরিহার্য।

সবচেয়ে নিরাপদ পদ্ধতি হলো নিশ্চিত করা যে ইনস্টল করা যন্ত্রাংশ বা সরঞ্জামের স্পেয়ার-পার্টস নথিতে N210068065AA নির্দিষ্ট করা আছে।

সঠিক সরঞ্জামের মডেল প্রদান করুন, যেমন:

• CM402
• CM602
• NPM সিরিজ

শুধুমাত্র মেশিনের মডেল সর্বদা পর্যাপ্ত নাও হতে পারে কারণ বিভিন্ন হেড কনফিগারেশন ইনস্টল করা থাকতে পারে।

যখন একই মেশিন পরিবারের মধ্যে বেশ কয়েকটি হোল্ডার অ্যাসেম্বলি ব্যবহার করা হয় তখন প্লেসমেন্ট হেড স্পেসিফিকেশন গুরুত্বপূর্ণ।

যখন আসল পার্ট নম্বর নিশ্চিত করা যায় না, তখন নিম্নলিখিত বিষয়গুলির স্পষ্ট ছবি প্রদান করুন:

• বিদ্যমান স্প্রিং।
• নজল হোল্ডার।
• প্লেসমেন্ট হেড।
• ইনস্টলেশন অবস্থান।
• মেশিন শনাক্তকরণ তথ্য।

গুরুত্বপূর্ণ স্প্রিং পরিমাপের মধ্যে অন্তর্ভুক্ত থাকতে পারে:

ভিন্ন মেকানিক্যাল বৈশিষ্ট্য থাকা সত্ত্বেও দুটি স্প্রিং দেখতে প্রায় একই রকম হতে পারে। শুধুমাত্র চেহারার উপর ভিত্তি করে নির্বাচন করলে ভুল ইনস্টলেশন বা হোল্ডারের অনুপযুক্ত গতিবিধি হতে পারে।

নিয়মিত পরিদর্শন স্প্রিং-সম্পর্কিত সমস্যাগুলি উৎপাদনের স্থিতিশীলতাকে প্রভাবিত করার আগেই শনাক্ত করতে সহায়তা করে।

মেশিন পরিচালনার সময়, উৎপাদন পরিবেশ, কম্পোনেন্টের ধরন এবং অভ্যন্তরীণ রক্ষণাবেক্ষণ পদ্ধতি অনুসারে রক্ষণাবেক্ষণের ফ্রিকোয়েন্সি নির্ধারণ করা উচিত।

এসএমটি মেশিন রক্ষণাবেক্ষণের সাথে পরিচিত কর্মীদের দ্বারা ইনস্টলেশন করা উচিত।

ইনস্টলেশনের পূর্বে:

• রক্ষণাবেক্ষণ পদ্ধতি অনুযায়ী মেশিন বন্ধ করুন।
• পরিষ্কার সরঞ্জাম এবং একটি পরিষ্কার কাজের ক্ষেত্র প্রস্তুত করুন।
• প্রতিস্থাপন পার্ট নম্বরটি নিশ্চিত করুন।
• আসল স্প্রিং-এর অবস্থান রেকর্ড করুন।

ইনস্টলেশনের সময়:

• স্প্রিংটি অতিরিক্ত প্রসারিত করবেন না।
• পার্শ্বীয়ভাবে বাঁকানো এড়িয়ে চলুন।
• যন্ত্রাংশটি পরিষ্কার রাখুন।
• স্প্রিং-এর উভয় প্রান্ত সঠিকভাবে বসেছে কিনা তা নিশ্চিত করুন।
• হোল্ডার মেকানিজমে জোর প্রয়োগ করবেন না।

ইনস্টলেশনের পরে:

• হোল্ডারের অবাধ গতিবিধি যাচাই করুন।
• প্লেসমেন্ট হেডটি সঠিকভাবে পুনরায় একত্রিত করুন।
• রক্ষণাবেক্ষণ পদ্ধতি অনুযায়ী মেশিন শুরু (Initialize) করুন।
• কম্পোনেন্ট পিক এবং প্লেসমেন্ট পরীক্ষা করুন।
• পূর্ণ উৎপাদনে ফিরে যাওয়ার আগে মেরামত করা হেডটি পর্যবেক্ষণ করুন।

ছোট নির্ভুল যন্ত্রাংশের জন্য উপযুক্ত হ্যান্ডলিং প্রয়োজন কারণ স্টোরেজ বা পরিবহনের সময় বিকৃতি ইনস্টলেশনকে প্রভাবিত করতে পারে।

সাধারণ পরিদর্শন এবং প্যাকিং বিবেচনার মধ্যে রয়েছে:

• চালানের আগে চাক্ষুষ পরীক্ষা।
• পার্ট নম্বর যাচাইকরণ।
• পৃষ্ঠের অবস্থা পরিদর্শন।
• চাপা পড়ে নষ্ট হওয়া থেকে সুরক্ষা।
• ছোট যন্ত্রাংশের জন্য পৃথক প্যাকেজিং।
• স্পষ্ট পার্ট শনাক্তকরণ।
• আন্তর্জাতিক পরিবহনের জন্য উপযুক্ত বাইরের শক্ত কার্টন।

একাধিক এসএমটি স্পেয়ার পার্টস ক্রয়কারী গ্রাহকদের জন্য, স্প্রিংটি অন্যান্য হেড রক্ষণাবেক্ষণ যন্ত্রাংশের সাথে একটি সমন্বিত চালানে অন্তর্ভুক্ত করা যেতে পারে।

উত্তর: N210068065AA নজল হোল্ডার মেকানিজমের ভিতরে মেকানিক্যাল পুনরুদ্ধার বল প্রদান করে। এটি বারবার পিক এবং প্লেস চলাকালীন সংকোচনের পরে হোল্ডারকে ফিরে আসতে সাহায্য করে, যা সামঞ্জস্যপূর্ণ প্লেসমেন্ট হেডের স্থিতিশীল মেকানিক্যাল অপারেশন নিশ্চিত করে।

উত্তর: প্রতিটি মেশিন কনফিগারেশনে একই স্প্রিং ব্যবহার নাও হতে পারে। সঠিক সামঞ্জস্য নিশ্চিত করতে অর্ডার দেওয়ার আগে ইনস্টল করা পার্ট নম্বর, প্লেসমেন্ট হেড মডেল এবং হোল্ডার অ্যাসেম্বলি নিশ্চিত করুন।

উত্তর: একটি ক্লান্ত বা ক্ষতিগ্রস্ত স্প্রিং হোল্ডারের অস্বাভাবিক রিটার্ন গতিতে অবদান রাখতে পারে, তবে পিকআপ সমস্যা নজল, ভ্যাকুয়াম সিস্টেম, ভালভ, শ্যাফট, ময়লা, সেন্সর বা মেকানিক্যাল ক্ষয়ের কারণেও হতে পারে।

উত্তর: মেশিনের মডেল, প্লেসমেন্ট হেডের ধরন, স্প্রিং-এর বিস্তারিত মাত্রা এবং স্প্রিং ও হোল্ডার অ্যাসেম্বলি উভয়েরই স্পষ্ট ছবি প্রদান করুন। এই তথ্য কম্পোনেন্ট যাচাইকরণকে আরও নির্ভুল করে তোলে।

উত্তর: হ্যাঁ। সম্মিলিত কোটেশন এবং কনসোলিডেটেড চালানের জন্য এটি নজল হোল্ডার, শ্যাফট, ফিল্টার, ভালভ, নজল, স্প্রিং এবং অন্যান্য প্লেসমেন্ট-হেড রক্ষণাবেক্ষণ যন্ত্রাংশের সাথে অন্তর্ভুক্ত করা যেতে পারে।
