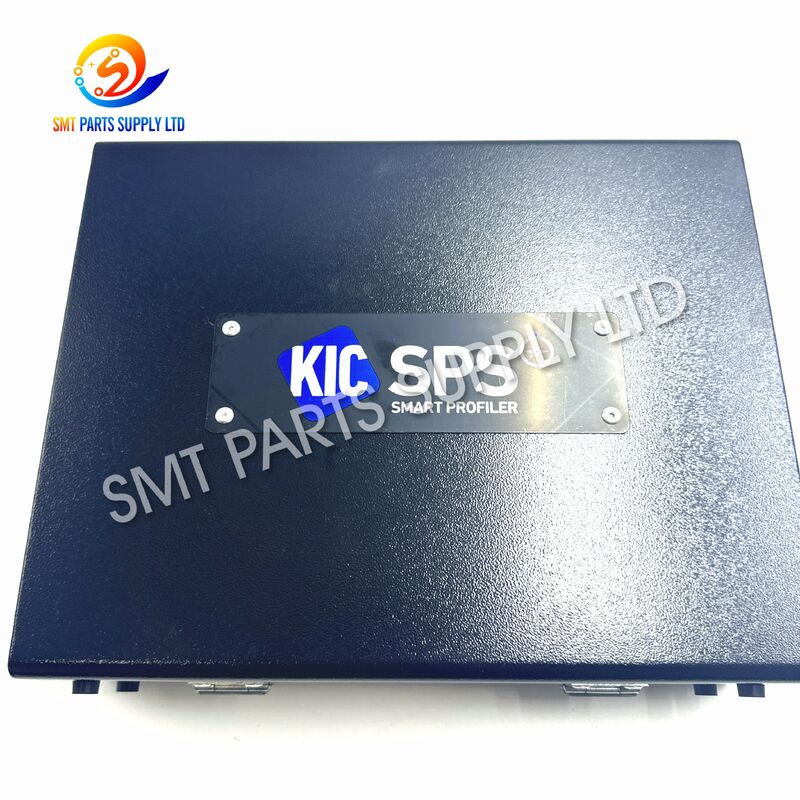

রিফ্লো ওভেনের জন্য KIC SPS স্মার্ট প্রোফাইলার থার্মাল প্রোফাইল টেস্টার

দ্যKIC SPS স্মার্ট প্রোফাইলারis a professional multi-channel thermal profiling instrument designed to measure the actual temperature experienced by PCBs and electronic components during reflow soldering and other controlled thermal processes.

পাওয়া যায়7, 9 এবং 12 চ্যানেলের স্ট্যান্ডার্ড কনফিগারেশন, প্রোফাইলারটি একটি PCB এর একাধিক সমালোচনামূলক অবস্থান থেকে একই সাথে তাপমাত্রা তথ্য সংগ্রহের জন্য স্ট্যান্ডার্ড টাইপ K থার্মোকপলগুলির সাথে কাজ করে।আরও হার্ডওয়্যার এবং সফটওয়্যার সহ ২৪ চ্যানেলের সক্ষমতাও রয়েছে।.

কারখানার ক্যালিব্রেটেড নির্ভুলতার সাথেপ্লাস বা মাইনাস ০.৫ সেলসিয়াস০.১ সি রেজোলিউশন, ইউএসবি যোগাযোগ, উচ্চ ক্ষমতাসম্পন্ন ডাটা স্টোরেজ এবং প্রযোজ্য কনফিগারেশনে ওয়্যারলেস সক্ষমতা,এসপিএস সর্বোচ্চ তাপমাত্রা বিশ্লেষণের জন্য প্রক্রিয়া প্রকৌশলীদের ব্যবহারিক তথ্য সরবরাহ করে, ঢাল, তরল উপরে সময়, এবং প্রক্রিয়া উইন্ডো সূচক।

এটি বিশেষত এসএমটি কারখানা, ইএমএস নির্মাতারা, ইলেকট্রনিক্স সমাবেশ কারখানা, প্রক্রিয়া প্রকৌশল বিভাগ, এনপিআই দল এবং রিফ্লো ওভেন রক্ষণাবেক্ষণ অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।

রিফ্লো ওভেন কন্ট্রোল প্যানেলে প্রদর্শিত তাপমাত্রা ওভেন সেটিংসের প্রতিনিধিত্ব করে, তবে এটি পিসিবি-র প্রতিটি উপাদান দ্বারা অভিজ্ঞ প্রকৃত তাপমাত্রা প্রতিনিধিত্ব করে না।

সার্কিট বোর্ডের বিভিন্ন অংশ তাপকে ভিন্নভাবে সাড়া দেয় কারণঃ

• উপাদান আকার এবং তাপীয় ভর।
• পিসিবি বেধ।
• তামা বিতরণ।
• উপাদান ঘনত্ব।
• বোর্ডের মাত্রা।
• কনভেয়র স্পিড।
• ওভেন এয়ারফ্লো।
• জোন তাপমাত্রা সেটিংস.
• পিসিবি-তে উপাদান অবস্থান।

উদাহরণস্বরূপ, একটি বড় বিজিএ বা পাওয়ার ডিভাইস একটি ছোট প্যাসিভ উপাদান তুলনায় ধীর গরম হতে পারে। ভারী তামা ধারণকারী একটি পিসিবি বিভাগে কম ভরযুক্ত বিভাগের তুলনায় আরও তাপ শক্তি প্রয়োজন হতে পারে।

প্রকৃত প্রোফাইল পরিমাপ ছাড়া, প্রকৌশলী যেমন সমস্যার সম্মুখীন হতে পারেঃ

একটি তাপীয় প্রোফাইলার সরাসরি পণ্য স্তরের তাপমাত্রা তথ্য প্রদান করে যাতে প্রকৌশলীরা শুধুমাত্র চুলা সেটিংসের উপর নির্ভর করার পরিবর্তে প্রকৃত প্রক্রিয়াটি মূল্যায়ন করতে পারে।

দ্যKIC SPS স্মার্ট প্রোফাইলারএকই রিফ্লো ওভেন পাস চলাকালীন একাধিক পিসিবি অবস্থান পরিমাপ করে।

টাইপ কে থার্মোকপলগুলি নির্বাচিত উপাদান, সোল্ডিং অঞ্চল বা পিসিবি অবস্থানে সংযুক্ত করা হয়। প্রতিটি থার্মোকপল এসপিএস প্রোফাইলারের একটি ইনপুট চ্যানেলে সংযুক্ত হয়।

প্রোফাইলিং রান চলাকালীন, তাপমাত্রা তথ্য গরম এবং শীতল প্রক্রিয়া জুড়ে রেকর্ড করা হয়।

পরিমাপের পরে, প্রকৌশলীরা মূল্যায়ন করতে পারেনঃ

• সর্বোচ্চ তাপমাত্রা।
• গরম করার ঢাল।
• শীতল আচরণ।
• লিকুইডাসের উপরে সময়।
• উপাদানগুলির মধ্যে তাপমাত্রা পার্থক্য।
• সামগ্রিক তাপীয় প্রোফাইলের আকৃতি।
• প্রসেস উইন্ডো ইনডেক্স।
• রিফ্লো রেসিপি উপযুক্ততা।

এসপিএস ইউএসবির মাধ্যমে সঞ্চিত প্রোফাইল ডেটা স্থানান্তর করতে পারে, যখন প্রযোজ্য মডেলগুলি রিয়েল-টাইম ওয়্যারলেস ডেটা ট্রান্সমিশন সমর্থন করে।

এটি নতুন রিফ্লো রেসিপি স্থাপন, বিদ্যমান প্রক্রিয়াগুলি পরীক্ষা করা, তাপীয় সমস্যাগুলি সমাধান করা এবং উত্পাদন পরামিতিগুলি নথিভুক্ত করার জন্য একটি ব্যবহারিক সমাধান সরবরাহ করে।

এই প্রধান পরিমাপ স্পেসিফিকেশনগুলি অফিসিয়াল এসএফএস টেকনিক্যাল ডেটাসেটে তালিকাভুক্ত করা হয়েছে।

তিনটি কনফিগারেশন একই প্রোফাইলার দৈর্ঘ্য এবং উচ্চতা বজায় রাখে, যখন চ্যানেলের পরিমাণের সাথে প্রস্থ বৃদ্ধি পায়।

KIC-এ 7, 9 এবং 12 চ্যানেলের স্ট্যান্ডার্ড সংস্করণ চিহ্নিত করা হয়েছে এবং অতিরিক্ত হার্ডওয়্যার বা সফটওয়্যার প্রয়োজন এমন 24 চ্যানেলের সক্ষমতাও তালিকাভুক্ত করা হয়েছে।

এসপিএস উপাদানগুলির দ্বারা প্রকৃতপক্ষে অনুভূত তাপমাত্রা পরিমাপ করে যখন একটি পিসিবি রিফ্লো ওভেনের মধ্য দিয়ে যায়।

এটি ফর্ন রেসিপিটি সমন্বিত বোর্ডের জন্য উপযুক্ত কিনা তা মূল্যায়নের জন্য দরকারী প্রক্রিয়া তথ্য সরবরাহ করে।

যখন একটি নতুন পিসিবি উত্পাদনে প্রবেশ করে, প্রকৌশলীরা নির্বাচিত সমালোচনামূলক অবস্থানে থার্মোকপল ইনস্টল করতে পারে এবং পূর্ণ-স্কেল উত্পাদন শুরু হওয়ার আগে একটি প্রাথমিক তাপ প্রোফাইল স্থাপন করতে পারে।

প্রোফাইল ডেটা ইঞ্জিনিয়ারদের পরিবর্তনগুলি মূল্যায়ন করতে সহায়তা করতে পারেঃ

তাপীয় প্রোফাইলিং নিম্নলিখিত পরে করা যেতে পারেঃ

• ওভেন রক্ষণাবেক্ষণ.
• রেসিপি সামঞ্জস্য।
• উৎপাদন লাইন স্থানান্তর।
• বড় পণ্য পরিবর্তন।
• কনভেয়র স্পিড পরিবর্তন।
• প্রক্রিয়া ত্রুটি সমাধান।

এসপিএস নিম্নলিখিতগুলির জন্য উপযুক্তঃ

• এসএমটি উৎপাদন কারখানা।
• ই এম এস কোম্পানি।
• পিসিবিএ নির্মাতারা।
• ইলেকট্রনিক্স সমাবেশের সুবিধা।
• প্রসেস ইঞ্জিনিয়ারিং ল্যাব।
• এনপিআই বিভাগ।
• গুণগত ইঞ্জিনিয়ারিং টিম।
• রিফ্লো ওভেন সার্ভিস অ্যাপ্লিকেশন।

বিভিন্ন তাপীয় বৈশিষ্ট্যের প্রতিনিধিত্বকারী পিসিবি অবস্থানগুলি চিহ্নিত করুন, যেমন বড় আইসি প্যাকেজ, ছোট প্যাসিভ উপাদান, ভারী তামা অঞ্চল, বোর্ডের প্রান্ত এবং উচ্চ-মাসের উপাদানগুলি।

প্রতিটি নির্বাচিত পরিমাপ স্থানে টাইপ কে থার্মোকপলগুলিকে সুরক্ষিতভাবে সংযুক্ত করুন।

ভাল থার্মোকপল যোগাযোগ গুরুত্বপূর্ণ কারণ ভুল সংযুক্তি পরিমাপ তাপমাত্রা প্রভাবিত করতে পারে।

প্রতিটি থার্মোকপলকে সংশ্লিষ্ট প্রোফাইলার চ্যানেলে সংযুক্ত করুন।

একটি 7-চ্যানেল এসপিএস সাতটি একযোগে পরিমাপ পয়েন্ট সমর্থন করে, যখন 9-চ্যানেল এবং 12-চ্যানেল সংস্করণ অতিরিক্ত ইনপুট সরবরাহ করে।

তাপীয় প্রোফাইলিং সফটওয়্যারটি প্রয়োজনীয় প্রক্রিয়া পরামিতি এবং প্রোফাইলের সীমা দিয়ে কনফিগার করুন।

মেশিনটি চুলায় প্রবেশের আগে প্রোফাইলারটি উপযুক্ত সুরক্ষা তাপীয় ঢালের ভিতরে রাখুন।

পিসিবি এবং প্রোফাইলার একসাথে রিফ্লো ওভেনের মধ্য দিয়ে ভ্রমণ করে।

এসপিএস সব সংযুক্ত থার্মোকপল থেকে তাপমাত্রা তথ্য ক্রমাগত রেকর্ড করে।

কনফিগারেশনের উপর নির্ভর করে, রেকর্ড করা ডেটা চালনার পরে ইউএসবির মাধ্যমে ডাউনলোড করা যেতে পারে বা সমর্থিত ওয়্যারলেস যোগাযোগ ব্যবহার করে চালনার সময় প্রেরণ করা যেতে পারে।

প্রকৌশলীরা তাপমাত্রা বক্ররেখা এবং গুরুত্বপূর্ণ প্রক্রিয়া পরামিতিগুলি পর্যালোচনা করতে পারেন যাতে রেসিপি সামঞ্জস্য করার প্রয়োজন হয় কিনা তা নির্ধারণ করা যায়।

পিক তাপমাত্রা প্রতিটি থার্মোকপল অবস্থানে সর্বোচ্চ রেকর্ড তাপমাত্রা প্রতিনিধিত্ব করে।

উপাদানগুলির মধ্যে শিখর তাপমাত্রা তুলনা করে উপাদানগুলির আকার এবং পিসিবি তাপীয় ভর দ্বারা সৃষ্ট পার্থক্যগুলি প্রকাশ করতে পারে।

গরম করার ঢাল গরম করার পর্যায়ে তাপমাত্রা কত দ্রুত পরিবর্তিত হয় তা নির্দেশ করে।

ঢাল বিশ্লেষণ ইঞ্জিনিয়ারদের উপাদানগুলির দ্বারা অভিজ্ঞ তাপীয় রূপান্তর মূল্যায়ন করতে সহায়তা করে।

তরল উপরের সময়, সাধারণত TAL বলা হয়, এটি পরিমাপ করে যে লেদিংয়ের অবস্থানটি নির্বাচিত তরল তাপমাত্রার উপরে কতক্ষণ থাকে।

একটি পরিমাপ করা প্রোফাইল একটি প্রতিষ্ঠিত প্রক্রিয়া উইন্ডোর মধ্যে কীভাবে ফিট করে তা প্রকাশ করতে KIC সফটওয়্যারটি Process Window Index বা PWI ব্যবহার করে।একটি নিম্ন PWI একটি প্রোফাইল প্রতিনিধিত্ব করে যা সংজ্ঞায়িত সীমার মধ্যে আরও অনুকূল অবস্থানে রয়েছে.

সঠিক SPS কনফিগারেশন নির্বাচন প্রধানত তাপমাত্রা পরিমাপ পয়েন্ট সংখ্যা, PCB জটিলতা, চুলা খালি, এবং তথ্য যোগাযোগের প্রয়োজনীয়তা উপর নির্ভর করে।

• আপনার সাতটি তাপমাত্রা পয়েন্ট পর্যন্ত প্রয়োজন।
• পিসিবি গঠন তুলনামূলকভাবে সহজ।
• কমপ্যাক্ট প্রোফাইলারের প্রস্থ পছন্দসই।
• স্ট্যান্ডার্ড প্রসেস ভেরিফিকেশন প্রয়োজন।

• আরো তাপীয় স্থান পর্যবেক্ষণ করা আবশ্যক।
• পিসিবিতে বিভিন্ন ধরনের উপাদান রয়েছে।
• প্রোফাইলের অতিরিক্ত বিবরণ প্রয়োজন।
• সাতটি চ্যানেল যথেষ্ট নয়।

• পিসিবি এর জটিল তাপীয় বৈশিষ্ট্য রয়েছে।
• বড় বড় বোর্ডের জন্য আরো পরিমাপ পয়েন্ট প্রয়োজন।
• একাধিক উচ্চ ও নিম্ন ভর উপাদান তুলনা করা আবশ্যক।
• বিস্তারিত ইঞ্জিনিয়ারিং বিশ্লেষণ প্রয়োজন।

অর্ডার দেওয়ার আগে, বিদ্যমান প্রোফাইলার লেবেল বা সরঞ্জামের ছবি সরবরাহ করা মডেল নির্বাচনের ত্রুটি হ্রাস করতে সহায়তা করতে পারে।

এসপিএসটি তাপীয় প্রক্রিয়াকরণের সময় প্রকৃত পিসিবি তাপমাত্রা রেকর্ড করার জন্য ডিজাইন করা হয়েছে এবং রিফ্লো সেটিংস, উপাদান তাপমাত্রা, গরম করার ঢাল, শিখর তাপমাত্রা,এবং লিকুইডাসের উপরে সময়.

স্ট্যান্ডার্ড এসপিএস স্মার্ট প্রোফাইলার কনফিগারেশন 7, 9 এবং 12 টাইপ কে থার্মোকপল চ্যানেল সহ উপলব্ধ। কেআইসি অতিরিক্ত হার্ডওয়্যার বা সফ্টওয়্যার প্রয়োজন 24 চ্যানেলের ক্ষমতাও তালিকাভুক্ত করে।

অফিসিয়াল স্পেসিফিকেশনে প্লাস বা মাইনাস ০.৫ সেন্টিগ্রেডের কারখানার ক্যালিব্রেটেড নির্ভুলতা এবং ০.১ সেন্টিগ্রেডের তাপমাত্রা রেজোলিউশন রয়েছে।

প্রযোজ্য এসপিএস কনফিগারেশনগুলি রিয়েল-টাইম ওয়্যারলেস প্রোফাইল ট্রান্সমিশন সমর্থন করে, যখন সংরক্ষিত ডেটা ইউএসবির মাধ্যমে কম্পিউটারে স্থানান্তরিত করা যেতে পারে।অর্ডার দেওয়ার আগে যোগাযোগের কনফিগারেশন নিশ্চিত করা উচিত.

অনুগ্রহ করে প্রয়োজনীয় চ্যানেলের পরিমাণ, রিফ্লো ওভেনের মডেল, ওভেনের ক্লিয়ারান্স, প্রক্রিয়া তাপমাত্রা, যোগাযোগের পছন্দ, তাপীয় ঢালের প্রয়োজনীয়তা, আনুষাঙ্গিক, পরিমাণ,এবং যেকোনো প্রাপ্তিসাধ্য প্রোডাক্ট লেবেলের ছবি.

দরকারKIC SPS স্মার্ট প্রোফাইলাররিফ্লো ওভেনের তাপমাত্রা প্রোফাইলিং, প্রক্রিয়া যাচাইকরণ বা এসএমটি উৎপাদন প্রকৌশল?

দয়া করে আপনার প্রয়োজনীয় মডেল, চ্যানেলের পরিমাণ, অ্যাপ্লিকেশন সরঞ্জাম, প্রয়োজনীয় আনুষাঙ্গিক, গন্তব্য দেশ এবং অর্ডার পরিমাণ পাঠান।

আমরা সাহায্য করতে পারি:

• মডেল নিশ্চিতকরণ।
• কনফিগারেশন মিলেছে।
• টেকনিক্যাল স্পেসিফিকেশন চেকিং।
• আনুষাঙ্গিক নির্বাচন।
• স্টক উপলব্ধতা।
• উদ্ধৃতি সমর্থন।
• আন্তর্জাতিক পরিবহন ব্যবস্থা।

দাম, প্রাপ্যতা এবং প্রযুক্তিগত নিশ্চিতকরণের জন্য প্রয়োজনীয় এসপিএস কনফিগারেশনের সাথে আপনার অনুসন্ধান পাঠান।
