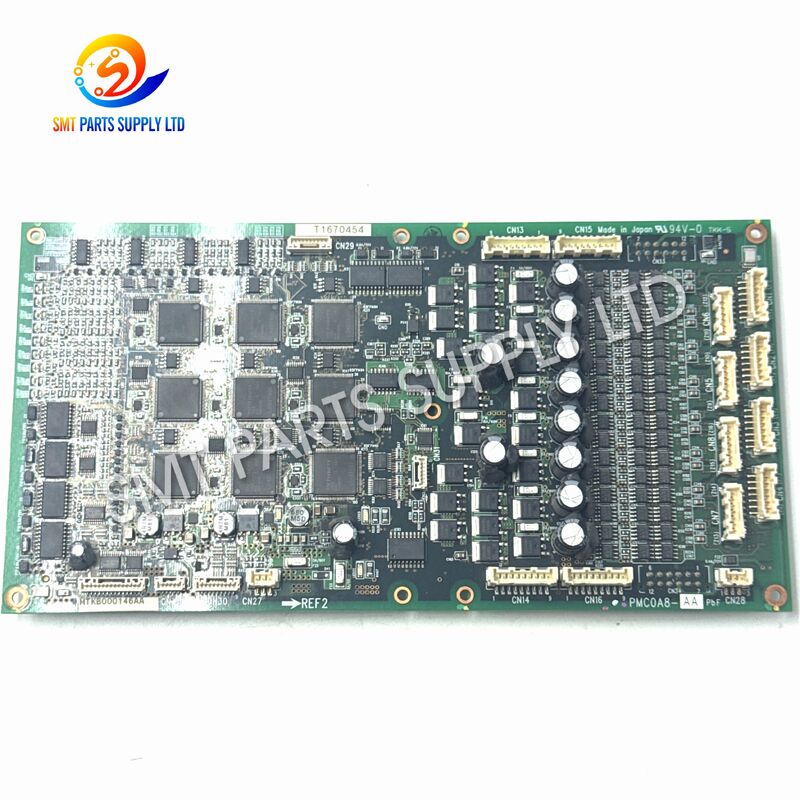

NPM-D3 16-হেড মাউন্টারের জন্য Panasonic MTKB000146AA Z-অক্ষ নিয়ন্ত্রণ বোর্ড

প্যানাসনিক MTKB000146AA NPM-D3 16-হেড মাউন্টারের জন্য Z-Axis কন্ট্রোল বোর্ড

দ্যপ্যানাসনিক MTKB000146AA Z-Axis কন্ট্রোল বোর্ডহালকা ওজন জন্য একটি ইলেকট্রনিক নিয়ন্ত্রণ উপাদান১৬-নজল/১৬-হেড প্লেসমেন্ট সিস্টেমসামঞ্জস্যপূর্ণ এনপিএম-ডি 3 এসএমটি মাউন্টিং সরঞ্জামগুলিতে ব্যবহৃত হয়। বোর্ডটি অংশের নম্বর সহ যুক্তN610164162AAএর প্রধান অ্যাপ্লিকেশন হল অবস্থান-হেড সিস্টেমের মধ্যে Z- অক্ষের আন্দোলন নিয়ন্ত্রণ এবং সমন্বয়।

SMT উত্পাদনের সময়, স্থানান্তর মাথা বারবার ফিডার, লিফট উপাদান, PCB স্থানাঙ্ক ভ্রমণ, প্রোগ্রাম করা অবস্থান উচ্চতা অবতরণ, উপাদান মুক্তি,এবং পরবর্তী চক্রের জন্য রিটার্নতাই মেশিনের নিরবচ্ছিন্ন অপারেশনের জন্য নির্ভরযোগ্য অক্ষ নিয়ন্ত্রণ অপরিহার্য।

MTKB000146AA SMT কারখানার রক্ষণাবেক্ষণ বিভাগ, সরঞ্জাম মেরামতের কোম্পানি, EMS নির্মাতারা, মেশিন রিফ্রেশারদের জন্য উপযুক্ত,স্পষ্টভাবে চিহ্নিত এনপিএম হেড কন্ট্রোল বোর্ডের প্রয়োজন.

জেড-অক্ষ সমস্যাগুলি পুরো স্থানান্তর চক্রকে বাধা দিতে পারে কারণ পিকআপ এবং উপাদান মাউন্ট করার জন্য উভয়ই উল্লম্ব মাথা চলাচল প্রয়োজন।

পরিদর্শন প্রয়োজনের সাধারণ কারণগুলির মধ্যে রয়েছেঃ

একটি Z-অক্ষ এলার্মMTKB000146AA এর ব্যর্থতার মানে এই নয়. প্রতিস্থাপনের আগে পুরো হেড কন্ট্রোল সিস্টেমটি পরীক্ষা করা উচিত।

রক্ষণাবেক্ষণ কর্মীরা নিয়ন্ত্রণ বোর্ড এবং সংশ্লিষ্ট উপাদানগুলি পরীক্ষা করতে পারে যখন তারা সম্মুখীন হয়ঃ

• জেড-অক্ষ প্রারম্ভিকীকরণ ব্যর্থ।
• অস্বাভাবিক উল্লম্ব মাথা চলাচল।
• মাথা সঠিকভাবে উঠতে বা নামতে পারে না।
• অস্থায়ী অক্ষ বন্ধ।
• বারবার হেড-অক্ষ এলার্ম।
• পিকআপ সিকোয়েন্স বিচ্ছিন্ন।
• স্থানান্তর চক্রের বিরতি।
• হেড-কন্ট্রোল যোগাযোগের অস্বাভাবিকতা।
• মেশিন স্টার্টআপের পর অনিয়মিত প্রতিক্রিয়া।
• একই মাথা বিভাগ থেকে পুনরাবৃত্তি ব্যর্থতা।

সঠিক রোগ নির্ণয় করা গুরুত্বপূর্ণ কারণ মোটর, সেন্সর, তার, সংযোগকারী বা যান্ত্রিক উপাদানগুলির কারণেও অনুরূপ লক্ষণগুলি হতে পারে।

মেশিনের অ্যালার্ম কোড, অপারেটিং অবস্থা, প্রভাবিত মাথা এবং সমস্যাটি অবিচ্ছিন্ন বা বিরতিপূর্ণ কিনা তা রেকর্ড করুন।

ইনস্টল করা বোর্ডে সনাক্তকরণ লেবেলটি পরীক্ষা করুন।

এই পণ্যের জন্য, প্রাথমিক মডেল হলঃ

MTKB000146AA

প্রাসঙ্গিক খুচরা যন্ত্রাংশের রেফারেন্সগুলি বোর্ডকে নিম্নলিখিতগুলির সাথে যুক্ত করেঃ

N610164162AA

বোর্ড পরিবর্তন করার আগে, পরীক্ষা করুনঃ

• সংযোগকারী লক অবস্থা.
• যোগাযোগের পরিচ্ছন্নতা।
• বাঁকা টার্মিনাল.
• ক্যাবল ক্ষতিগ্রস্ত.
• বেতার ফাঁকা।
• অতিরিক্ত গরম হওয়ার লক্ষণ।
• অক্সিডেশন বা দূষণ।

ত্রুটিটি থেকে উদ্ভূত হতে পারে কিনা তা পরীক্ষা করুনঃ

• জেড-অক্ষ মোটর।
• এনকোডার বা অবস্থান ফিডব্যাক।
• সেন্সর.
• হেড ওয়্যারিং।
• যান্ত্রিক গাইড।
• পাওয়ার সাপ্লাই।
• সম্পর্কিত ড্রাইভ সার্কিট।

একবার বোর্ডের ব্যর্থতা নিশ্চিত হয়ে গেলে, পেশাদার ইএসডি হ্যান্ডলিং পদ্ধতি ব্যবহার করে সঠিক প্রতিস্থাপন ইনস্টল করুন।

প্রতিস্থাপনের পরে, প্রারম্ভিকীকরণ, মাথার আন্দোলন, পিকআপ কর্মক্ষমতা, স্থাপন অপারেশন, এবং মূল অ্যালার্ম ফিরে আসে কিনা তা পরীক্ষা করুন।

MTKB000146AA বিশেষভাবে NPM-D3 অ্যাপ্লিকেশনের জন্য একটি হালকা ওজনের 16 নজল মাথা Z- অক্ষ বোর্ড হিসাবে খুচরা যন্ত্রাংশ সরবরাহকারীদের দ্বারা চিহ্নিত করা হয়।

নিম্নলিখিত টেবিলটি অনুরূপ এনপিএম হেড কন্ট্রোল বোর্ডগুলির তুলনা করার জন্য ক্রেতাদের জন্য দরকারী। এই মডেলগুলি হলঅ্যাপ্লিকেশন রেফারেন্স, স্বয়ংক্রিয় প্রতিস্থাপন নয়বিভিন্ন নল-হেড কনফিগারেশনের জন্য বিভিন্ন বোর্ডের প্রয়োজন হতে পারে।

গুরুত্বপূর্ণঃকেবল বোর্ডের চেহারা অনুসারে অর্ডার করবেন না। সর্বদা সঠিক অংশ নম্বর, মেশিনের উত্পাদন, নল-হেড কনফিগারেশন, সংযোগকারী বিন্যাস এবং বোর্ড সংশোধন তুলনা করুন।

MTKB000146AA একটি সামঞ্জস্যপূর্ণ হালকা ওজনের 16 মাথা Z- অক্ষের নিয়ন্ত্রণ বোর্ডের ত্রুটি নিশ্চিত হলে একটি রক্ষণাবেক্ষণ প্রতিস্থাপন হিসাবে ব্যবহার করা যেতে পারে।

একাধিক এসএমটি লাইন পরিচালনাকারী ইএমএস কারখানাগুলি জরুরী ক্রয়ের সময় হ্রাস করার জন্য প্রায়শই রিপ্লে ইনভেন্টরি হিসাবে গুরুত্বপূর্ণ ইলেকট্রনিক বোর্ডগুলি বজায় রাখে।

এসএমটি রক্ষণাবেক্ষণ প্রদানকারীরা নির্ণীত এনপিএম হেড কন্ট্রোল মেরামতের কাজের সময় বোর্ডটি ব্যবহার করতে পারে।

ব্যবহৃত এনপিএম মেশিনগুলি পুনর্নির্মাণকারী সংস্থাগুলি সরঞ্জাম পরীক্ষা এবং পুনরায় চালু করার আগে বৈদ্যুতিন নিয়ন্ত্রণ বোর্ড প্রতিস্থাপনের প্রয়োজন হতে পারে।

অংশটি ইউরোপ, উত্তর আমেরিকা এবং দক্ষিণ-পূর্ব এশিয়ার কারখানা সমর্থনকারী বিশেষজ্ঞ এসএমটি খুচরা যন্ত্রাংশ সরবরাহকারীদের জন্য উপযুক্ত।

Z- অক্ষ হল উপাদান পিকআপ এবং মাউন্ট করার সময় একটি স্থানান্তর মাথা দ্বারা ব্যবহৃত উল্লম্ব গতির অক্ষ।

1. স্থানান্তর কমান্ড
2. পিকআপ পজিশনে সরান
3. জেড-অক্ষ অবতরণ
4. কম্পোনেন্ট পিকআপ
5. মাথা উঠা
6. পিসিবি তে স্থানান্তর
7. স্থান নির্ধারণ
8. উপাদান মুক্তি
9. ফিরে যান

কন্ট্রোল বোর্ড মেশিনের ইলেকট্রনিক সিস্টেমের মধ্যে কাজ করে যাতে সামঞ্জস্যপূর্ণ অবস্থান মাথা দ্বারা প্রয়োজনীয় পুনরাবৃত্তি অক্ষ-নিয়ন্ত্রণ ক্রম সমর্থন করে।

একটি উচ্চ গতির স্থানান্তর মেশিন উত্পাদন জুড়ে অবিচ্ছিন্নভাবে উল্লম্ব আন্দোলন পুনরাবৃত্তি।

স্থিতিশীল নিয়ন্ত্রণ নিম্নলিখিত বিষয়গুলিতে অবদান রাখেঃ

• নির্ভরযোগ্য উপাদান পিকআপ.
• নিয়ন্ত্রিত নল গতি।
• সঠিক অবস্থান ক্রম.
• ধারাবাহিক মেশিন চক্র।
• অপ্রত্যাশিত মাথা এলার্ম হ্রাস।
• স্থিতিশীল উৎপাদন।

যদি Z- অক্ষের গতি অস্থির হয়ে যায়, তাহলে বাকি মেশিন সিস্টেমগুলি সঠিকভাবে কাজ করছে এমন সময়ও উৎপাদন বন্ধ হয়ে যেতে পারে।

এই কারণে, রক্ষণাবেক্ষণ দলগুলি অবিলম্বে অংশগুলি প্রতিস্থাপনের পরিবর্তে অক্ষের সমস্যাগুলি পদ্ধতিগতভাবে সমাধান করা উচিত।

বিদ্যমান উপাদানটি সঠিকভাবেMTKB000146AAসনাক্তকরণ

কিছু খুচরা যন্ত্রাংশ তালিকা সংযুক্তN610164162AAMTKB000146AA-এর সাথে হালকা ওজনের 16-নজল Z-অক্ষ অ্যাপ্লিকেশনের জন্য।

নিশ্চিত করুন যে ইনস্টল করা স্থানান্তর সিস্টেমটি সঠিক হালকা ওজনের 16 মাথা / 16 নল কনফিগারেশন ব্যবহার করে।

MTKB000146AA সাধারণত NPM-D3 অ্যাপ্লিকেশনের জন্য তালিকাভুক্ত করা হয়।

সঠিক চেক করার জন্য, পরিষ্কার ছবি প্রদান করুন যা দেখায়ঃ

• পুরো পিসিবি।
• পার্ট নম্বর লেবেল।
• সংযোগকারী ব্যবস্থা।
• বোর্ড রিভিউ।
• অতিরিক্ত শনাক্তকরণ লেবেল।

অনুরূপ এনপিএম বোর্ড বিভিন্ন মাথা আকার বা বিভিন্ন অক্ষ পরিবেশন করতে পারে।

যেহেতু MTKB000146AA একটি ইলেকট্রনিক PCB, তাই সঠিকভাবে পরিচালনা করা গুরুত্বপূর্ণ।

• সরঞ্জাম সঠিকভাবে বন্ধ করুন।
• বিদ্যুৎ সংযোগ বিচ্ছিন্ন করুন।
• অ্যান্টি-স্ট্যাটিক সুরক্ষা ব্যবহার করুন।
• রিপ্লেস পার্ট নম্বর নিশ্চিত করুন।
• প্রয়োজন হলে বিদ্যমান ক্যাবলের অবস্থানের ছবি তুলুন।

• ইলেকট্রনিক উপাদান সরাসরি স্পর্শ করা এড়িয়ে চলুন।
• সংযোজকগুলিকে জোর করে অবস্থান না দেওয়া।
• কানেক্টরের দিকনির্দেশনা পরীক্ষা করুন।
• সব ক্যাবল সঠিকভাবে বসানো হয়েছে তা নিশ্চিত করুন।
• যন্ত্রপাতি বা বিদেশী উপাদান মেশিনে প্রবেশ করতে বাধা দিন।

• রক্ষণাবেক্ষণ পদ্ধতি অনুযায়ী সরঞ্জাম চালু করুন।
• স্বাভাবিক প্রারম্ভিকীকরণ নিশ্চিত করুন.
• মাথার গতিবিধি পর্যবেক্ষণ করুন।
• পিক আপ এবং স্থানান্তর অপারেশন চেক করুন।
• নিশ্চিত করুন যে মূল অ্যালার্ম নিষ্ক্রিয় করা হয়েছে।
• স্বাভাবিক ভলিউমে ফিরে আসার আগে একটি উৎপাদন পরীক্ষা সম্পন্ন করুন।

ইলেকট্রনিক এসএমটি বোর্ডকে স্ট্যাটিক বিদ্যুৎ, আর্দ্রতা, আঘাত এবং দূষণের বিরুদ্ধে রক্ষা করা উচিত।

অপরিহার্য রিপেয়ার ইনভেন্টরির জন্য, বোর্ডটি ইনস্টলেশনের জন্য প্রয়োজন না হওয়া পর্যন্ত সুরক্ষা প্যাকেজিংয়ে থাকা উচিত।

MTKB000146AA হল একটি হেড-কন্ট্রোল PCB যা সামঞ্জস্যপূর্ণ NPM-D3 SMT স্থানান্তর সরঞ্জামগুলিতে হালকা ওজনের 16-নজল Z- অক্ষ অ্যাপ্লিকেশনের জন্য ব্যবহৃত হয়।এটা উল্লম্ব স্থাপন মাথা আন্দোলন জন্য প্রয়োজনীয় ইলেকট্রনিক নিয়ন্ত্রণ সমর্থন করে.

একাধিক এসএমটি খুচরা যন্ত্রাংশের রেফারেন্স MTKB000146AA কে হালকা ওজনের 16-নোজেল জেড-অক্ষ বোর্ডের জন্য N610164162AA এর সাথে যুক্ত করে।ক্রেতাদের এখনও ইনস্টল PCB লেবেল এবং মেশিন কনফিগারেশন অর্ডার করার আগে তুলনা করা উচিত.

এটি বিনিময়যোগ্য বলে মনে করা উচিত নয়। MTKB000052AA হালকা ওজনের 8-নজল অ্যাপ্লিকেশনের জন্য তালিকাভুক্ত করা হয়েছে, যখন MTKB000146AA হালকা ওজনের 16-নজল কনফিগারেশনের সাথে যুক্ত।

না. একই ধরনের লক্ষণগুলি তারের, সংযোগকারী, মোটর, সেন্সর, যান্ত্রিক প্রতিরোধ, প্রতিক্রিয়া সংকেত, বা বিদ্যুৎ সমস্যার কারণে হতে পারে।PCB প্রতিস্থাপনের আগে সম্পূর্ণ অক্ষ সিস্টেমটি নির্ণয় করা উচিত.

দয়া করে MTKB000146AA, মেশিনের মডেল, হেড কনফিগারেশন, পরিমাণ, গন্তব্য দেশ এবং বিদ্যমান PCB লেবেল এবং সংযোগকারীদের স্পষ্ট ছবি পাঠান।এই তথ্যগুলি সামঞ্জস্যতার ত্রুটিগুলি হ্রাস করতে সহায়তা করে.

প্রয়োজনMTKB000146AA NPM-D3 16-হেড মাউন্টারের জন্য Z-Axis কন্ট্রোল বোর্ড?

দয়া করে পাঠানঃ

• পার্ট নাম্বার।
• মেশিন মডেল।
• মাথা কনফিগারেশন.
• প্রয়োজনীয় পরিমাণ।
• বিদ্যমান বোর্ডের ছবি।
• গন্তব্য দেশ।
• প্রয়োজনীয় অবস্থা।

আমরা সাহায্য করতে পারিমডেল যাচাইকরণ, সামঞ্জস্যতা যাচাইকরণ, উদ্ধৃতি, স্টক নিশ্চিতকরণ, প্যাকেজিং প্রয়োজনীয়তা এবং আন্তর্জাতিক চালানের ব্যবস্থা.

একটি দ্রুত উদ্ধৃতি এবং সঠিক পণ্য মেলে জন্য আপনার SMT খুচরা যন্ত্রাংশ অনুসন্ধান পাঠান।
