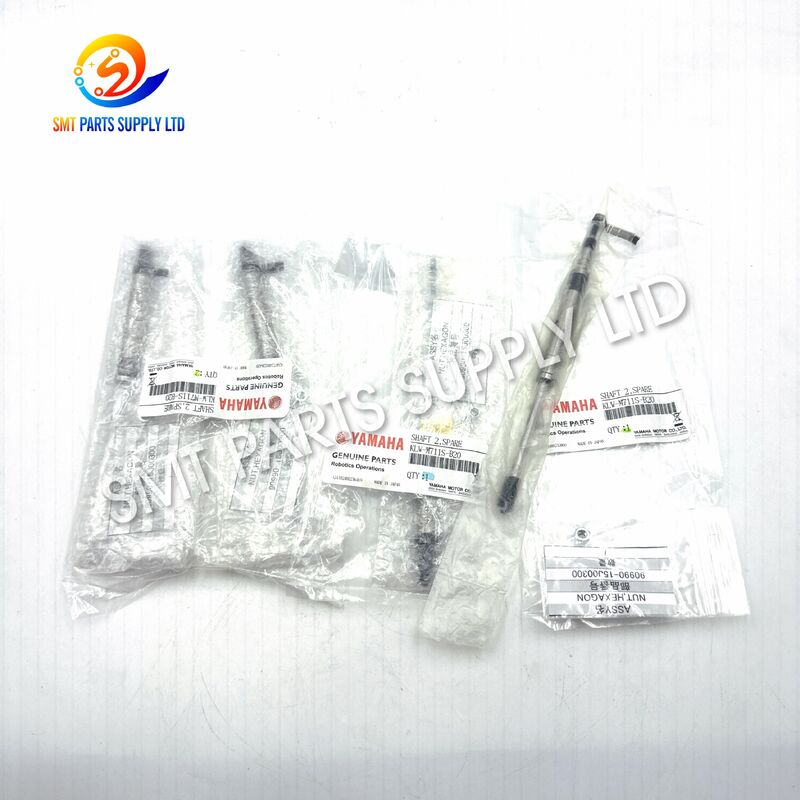

YSM10 YSM20R এর জন্য YAMAHA KLW-M711S-B20 শ্যাফ্ট 2 নজল হেড রড

দ্যYAMAHA KLW-M711S-B20 শ্যাফ্ট ২একটি যথার্থ যান্ত্রিক উপাদান সামঞ্জস্যপূর্ণ নল মাথা প্রক্রিয়া মধ্যে ব্যবহৃত হয়YSM10 এবং YSM20R SMT পিক-অ্যান্ড-প্লেস মেশিন. শ্যাফ্ট নজল মাথা সমাবেশের সাথে যুক্ত উল্লম্ব আন্দোলনের জন্য নিয়ন্ত্রিত গাইডেন্স এবং যান্ত্রিক সমর্থন সরবরাহ করে,উপাদান পিকআপ এবং স্থাপন সময় সঠিক ডোজ অবস্থান বজায় রাখতে সাহায্য করে.

উচ্চ-গতির এসএমটি উত্পাদনে, এমনকি একটি ছোট পরিমাণে শ্যাফ্ট পরিধান, দূষণ, শিথিলতা বা যান্ত্রিক বিকৃতি মাথা চলাচল এবং স্থাপন পুনরাবৃত্তি প্রভাবিত করতে পারে।সঠিক অংশ স্পেসিফিকেশন সঙ্গে একটি পরা শ্যাফ্ট প্রতিস্থাপন মসৃণ যান্ত্রিক ভ্রমণ পুনরুদ্ধার এবং স্থিতিশীল উত্পাদন কর্মক্ষমতা বজায় রাখতে সাহায্য করতে পারেন.

KLW-M711S-B20 মেশিন রক্ষণাবেক্ষণ কোম্পানি, ইলেকট্রনিক্স নির্মাতারা, এসএমটি মেরামত কর্মশালা, খুচরা যন্ত্রাংশ বিতরণকারী এবং YAMAHA স্থানান্তর সরঞ্জাম রক্ষণাবেক্ষণ কারখানা জন্য উপযুক্ত।অর্ডার করার আগে, গ্রাহকদের মেশিনের মডেল, মাথা কনফিগারেশন, বিদ্যমান অংশ নম্বর এবং শ্যাফ্ট অবস্থান নিশ্চিত করার পরামর্শ দেওয়া হয়।

এসএমটি উত্পাদনের সময় নল মাথা প্রক্রিয়া অবিচ্ছিন্নভাবে কাজ করে। পুনরাবৃত্তি উল্লম্ব আন্দোলন, উচ্চ অপারেটিং চক্র, ধুলো, গ্রীস অবস্থা, উপাদান ধ্বংসাবশেষ, ভুল ইনস্টলেশন,বা দীর্ঘমেয়াদী যান্ত্রিক লোড ধীরে ধীরে খাদ অবস্থা প্রভাবিত করতে পারে.

সাধারণ কারণগুলির মধ্যে রয়েছেঃ

একটি ক্ষতিগ্রস্ত শ্যাফ্ট সর্বদা মেশিনের তাত্ক্ষণিক বন্ধের কারণ হয় না। অনেক ক্ষেত্রে, একটি স্পষ্ট অ্যালার্ম উপস্থিত হওয়ার আগে কর্মক্ষমতা ধীরে ধীরে অবনতি হতে পারে।

সাধারণ উপসর্গগুলির মধ্যে রয়েছে অস্থির নল আন্দোলন, অস্বাভাবিক যান্ত্রিক প্রতিরোধ, অত্যধিক ক্লিয়ারেন্স, অসামঞ্জস্যপূর্ণ Z- অক্ষ ভ্রমণ, অনিয়মিত পিকআপ কর্মক্ষমতা, বা কম অবস্থান স্থিতিশীলতা।

যখন পরিদর্শন নিশ্চিত যে বিদ্যমান শ্যাফট 2 পরা, বাঁকা, ক্ষতিগ্রস্ত, বা আর মসৃণভাবে কাজ করে না, সঠিক সঙ্গে এটি প্রতিস্থাপনKLW-M711S-B20অংশটি ডোজেল হেড সমন্বয়ের মধ্যে সঠিক যান্ত্রিক গাইড পুনরুদ্ধার করতে সহায়তা করতে পারে।

প্রতিস্থাপন সাহায্য করে সমর্থনঃ

• মসৃণ নল মাথা উল্লম্ব আন্দোলন.
• ধারাবাহিক যান্ত্রিক অবস্থান।
• স্থিতিশীল পিকআপ এবং স্থাপন চক্র।
• অপ্রয়োজনীয় শ্যাফট ক্লিয়ারেন্স হ্রাস।
• সংশ্লিষ্ট মাথার উপাদানগুলির সাথে সঠিক মিথস্ক্রিয়া।
• অবিচ্ছিন্ন SMT উৎপাদনের সময় নির্ভরযোগ্য অপারেশন।
• বয়স্ক সরঞ্জামগুলির সহজ প্রতিরোধমূলক রক্ষণাবেক্ষণ।

সর্বোত্তম ফলাফলের জন্য, শ্যাফ্টের চারপাশের সম্পর্কিত উপাদানগুলিও প্রতিস্থাপনের সময় পরিদর্শন করা উচিত।অন্যান্য জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়ায় জোড়.

এর প্রধান উদ্দেশ্যKLW-M711S-B20 শ্যাফ্ট ২এটি বৈদ্যুতিক নিয়ন্ত্রণের পরিবর্তে যান্ত্রিক নির্দেশনা।

এর অপারেটিং ফাংশনগুলির মধ্যে রয়েছেঃ

শ্যাফ্ট স্থাপন মাথা প্রক্রিয়া ভিতরে আন্দোলনের জন্য একটি নিয়ন্ত্রিত যান্ত্রিক পথ প্রদান করে। স্থিতিশীল গাইডিং গুরুত্বপূর্ণ কারণ SMT স্থাপন উচ্চ গতিতে পুনরাবৃত্তি আন্দোলন প্রয়োজন।

ডোজের সঠিক অবস্থানটি শ্যাফ্ট, ধারক, চলমান কাঠামো এবং অন্যান্য মাথা উপাদানগুলির মধ্যে যান্ত্রিক সম্পর্কের উপর নির্ভর করে। অতিরিক্ত শ্যাফ্ট পরিধান অবাঞ্ছিত ক্লিয়ারেন্স প্রবর্তন করতে পারে।

উত্পাদন চলাকালীন, ডোজটি ফিডার থেকে উপাদানগুলি বাছাই করতে এবং তাদের পিসিবি অবস্থানে রাখার জন্য বারবার সরানো হয়। শাফ্ট এই চক্রগুলির সময় ধারাবাহিক যান্ত্রিক ভ্রমণ বজায় রাখতে সহায়তা করে।

একটি যান্ত্রিকভাবে স্থিতিশীল মাথা পুনরাবৃত্তিযোগ্য নল অবস্থান অবদান রাখে। অতএব, শ্যাফ্ট উপাদান হ্যান্ডলিং ধারাবাহিকতা বজায় রাখার জন্য একটি অপ্রত্যক্ষ কিন্তু গুরুত্বপূর্ণ ভূমিকা পালন করে।

পার্টটি ব্যবহারযোগ্য নজলের পরিবর্তে নজলের মাথার সমাবেশের অভ্যন্তরীণ কাঠামোগত এবং গতি-নির্দেশক উপাদান হিসাবে কাজ করে।

গ্রাহকদের অর্ডার দেওয়ার আগে বিভিন্ন শ্যাফ্টের অবস্থানগুলির মধ্যে পার্থক্য করা উচিত।

গুরুত্বপূর্ণঃশ্যাফ্ট 1 এবং শ্যাফ্ট 2 স্বয়ংক্রিয়ভাবে বিনিময়যোগ্য হিসাবে চিকিত্সা করা উচিত নয়। তাদের অবস্থান, মাত্রা, এবং মাথা প্রক্রিয়া মধ্যে অ্যাপ্লিকেশন ভিন্ন হতে পারে।প্রতিস্থাপনের আগে সর্বদা মূল অংশ নম্বরটি যাচাই করুন.

দ্যKLW-M711S-B20 শ্যাফ্ট ২মূলত সামঞ্জস্যপূর্ণ YAMAHA SMT স্থানান্তর সরঞ্জাম রক্ষণাবেক্ষণ এবং মেরামত জন্য ব্যবহৃত হয়।

YSM10 বা YSM20R সরঞ্জাম ব্যবহারকারী কারখানাগুলি যান্ত্রিক পরিধানের সময় মেশিনের বন্ধ সময় হ্রাস করার জন্য সমালোচনামূলক মাথা উপাদানগুলি স্টক রাখতে পারে।

নল মাথা মেরামত করার সময় শ্যাফটি প্রতিস্থাপন করা যেতে পারে যখন পরিদর্শন অস্বাভাবিক পরিধান, পৃষ্ঠের ক্ষতি, যান্ত্রিক প্রতিরোধ বা অবাঞ্ছিত ক্লিয়ারিং সনাক্ত করে।

উচ্চ-চক্রের এসএমটি উত্পাদন লাইনগুলি সাধারণত নির্ধারিত মাথা পরিদর্শন করে। গুরুতর যান্ত্রিক সমস্যা বিকাশের আগে প্রতিরোধমূলক রক্ষণাবেক্ষণের অংশ হিসাবে শ্যাফ্টের অবস্থা পরীক্ষা করা যেতে পারে।

ব্যবহৃত স্থানান্তর মেশিনগুলি পুনর্নির্মাণ বা সার্ভিসিংয়ের সময়, মেশিনটি উত্পাদনে ফিরিয়ে আনার আগে হেড শ্যাফ্ট এবং সম্পর্কিত যান্ত্রিক অংশগুলি পরিদর্শন বা প্রতিস্থাপনের প্রয়োজন হতে পারে।

এসএমটি মেরামত কোম্পানি এবং সরঞ্জাম পরিষেবা প্রদানকারীরা গ্রাহকের রক্ষণাবেক্ষণের প্রয়োজনীয়তা সমর্থন করার জন্য KLW সিরিজের যান্ত্রিক অংশগুলি স্টক করতে পারে।

একটি এসএমটি প্লেসমেন্ট চক্রের সময়, মেশিনটি ফিডার থেকে ইলেকট্রনিক উপাদানগুলি পুনরুদ্ধার করে এবং প্রোগ্রাম করা সমন্বয় অনুযায়ী পিসিবি-তে তাদের অবস্থান করে।

এই প্রক্রিয়া চলাকালীন নল মাথাটি মসৃণ এবং বারবার চলতে হবে।

সাধারণ ক্রমের মধ্যে রয়েছেঃ

1. বসানো মাথাটি ফিডার পজিশনের দিকে চলে যায়।
2. নলটি উপাদান সংগ্রহের স্থানের দিকে এগিয়ে যাচ্ছে।
3. উল্লম্ব গতি নলটিকে উপাদানটির সাথে যোগাযোগ করতে এবং চয়ন করতে দেয়।
4. মাথা পিসিবি অবস্থানের দিকে এগিয়ে যায়।
5. নলটি প্রোগ্রাম করা অবস্থান উচ্চতায় নেমে আসে।
6. উপাদানটি পিসিবি-তে ছেড়ে দেওয়া হয়।
7. নলটি অপারেটিং পজিশনে ফিরে আসে।
8. এই চক্র অবিচ্ছিন্নভাবে পুনরাবৃত্তি হয়।

এই প্রক্রিয়ার মধ্যে,KLW-M711S-B20 শ্যাফ্ট ২নিয়ন্ত্রিত মাথা চলাচলের জন্য প্রয়োজনীয় যান্ত্রিক গাইডিং সমর্থন করে।

শ্যাফ্ট নিজেই গতি উৎপন্ন করে না। পরিবর্তে, এটি স্থিতিশীল গতি বজায় রাখার জন্য আশেপাশের মাথা যন্ত্রপাতি, ড্রাইভ উপাদান, বিয়ারিং, গাইড, হোল্ডার এবং সম্পর্কিত অংশগুলির সাথে একসাথে কাজ করে।

একটি সঠিকভাবে ইনস্টল করা শ্যাফ্টটি অস্বাভাবিক প্রতিরোধ, অত্যধিক শিথিলতা বা দৃশ্যমান বিকৃতি ছাড়াই যান্ত্রিক নকশা অনুযায়ী চলতে হবে।

রক্ষণাবেক্ষণ প্রযুক্তিবিদরা নিম্নলিখিত শর্তগুলির মধ্যে একটি বা একাধিক পালন করলে শাফ্ট পরিদর্শন করার কথা বিবেচনা করতে পারেনঃ

এই উপসর্গগুলি মেশিনের অন্যান্য উপাদানগুলির কারণেও হতে পারে। অতএব, টেকনিশিয়ানদের শ্যাফ্ট প্রতিস্থাপনের আগে সঠিক রোগ নির্ণয় করা উচিত।

কেবলমাত্র উপস্থিতির উপর ভিত্তি করে এসএমটি মেশিনের খুচরা যন্ত্রাংশ নির্বাচন করা অর্ডার ত্রুটির দিকে পরিচালিত করতে পারে। অনুরূপ শ্যাফ্টগুলির বিভিন্ন মাত্রা, ইনস্টলেশন অবস্থান বা সামঞ্জস্যপূর্ণ মাথা কনফিগারেশন থাকতে পারে।

কেনার আগেKLW-M711S-B20, নিম্নলিখিত তথ্য যাচাই করুন।

সবচেয়ে গুরুত্বপূর্ণ রেফারেন্স হল মেশিন রেকর্ড, রক্ষণাবেক্ষণ ডকুমেন্টেশন, খুচরা যন্ত্রাংশের তালিকা বা প্যাকেজিংয়ে মুদ্রিত মূল অংশ নম্বর।

প্রয়োজনীয় মডেলঃ

KLW-M711S-B20

এই পণ্যটি সামঞ্জস্যপূর্ণ YAMAHA স্থানান্তর সরঞ্জামগুলির জন্য ডিজাইন করা হয়েছে যার মধ্যে রয়েছেঃ

• YSM10
• YSM20R

চূড়ান্ত অর্ডার নিশ্চিতকরণের আগে মেশিনের কনফিগারেশন এখনও পরীক্ষা করা উচিত।

নিশ্চিত করুন যে প্রয়োজনীয় উপাদানটিশ্যাফ্ট ২, না শ্যাফট 1 বা অন্য মাথা শ্যাফট.

গ্রাহকরা অতিরিক্ত শনাক্তকরণের জন্য বিদ্যমান শ্যাফ্ট এবং আশেপাশের মাথা সমন্বয়ের স্পষ্ট ছবি সরবরাহ করতে পারেন।

যদি পুরানো শ্যাফ্টটি গুরুতরভাবে পরাজিত হয়, তবে সংশ্লিষ্ট গাইড, হোল্ডার, বিয়ারিং, স্প্লাইন, সিল এবং অন্যান্য যান্ত্রিক উপাদানগুলি পরীক্ষা করুন।

সম্পর্কিত পরা অংশগুলি একসাথে প্রতিস্থাপন করা আরও ভাল রক্ষণাবেক্ষণের ফলাফল দিতে পারে।

সামঞ্জস্যপূর্ণ ডোজেল হেড অ্যাপ্লিকেশনের জন্য প্রয়োজনীয় শ্যাফ স্পেসিফিকেশন অনুযায়ী ডিজাইন করা।

স্থানান্তর মাথা মধ্যে মসৃণ এবং নিয়ন্ত্রিত যান্ত্রিক আন্দোলন বজায় রাখতে সাহায্য করে।

নির্ধারিত রক্ষণাবেক্ষণ, মাথা মেরামত, সংস্কার, এবং পরা মেশিন উপাদান প্রতিস্থাপন জন্য দরকারী।

KLW-M711S-B20 একটি পরিষ্কার ক্রয় রেফারেন্স প্রদান করে, ক্রেতাদের ভিজ্যুয়ালি অনুরূপ SMT মাথা অংশগুলির মধ্যে বিভ্রান্তি হ্রাস করতে সহায়তা করে।

পেশাদার ইলেকট্রনিক্স উত্পাদন পরিবেশের জন্য উপযুক্ত যা নির্ভরযোগ্য স্থানান্তর সরঞ্জাম রক্ষণাবেক্ষণ প্রয়োজন।

YSM সিরিজ প্লেসমেন্ট সরঞ্জাম পরিচালনা কারখানার জন্য একটি সমালোচনামূলক খুচরা উপাদান হিসাবে প্রস্তুত করা যেতে পারে।

ইনস্টলেশনটি এসএমটি প্লেসমেন্ট হেডগুলির সাথে পরিচিত প্রযুক্তিবিদদের দ্বারা করা উচিত।

ইনস্টলেশনের আগেঃ

• রক্ষণাবেক্ষণ পদ্ধতি অনুযায়ী মেশিনের শক্তি বন্ধ করুন।
• সঠিক শ্যাফট পজিশন নিশ্চিত করুন।
• ইনস্টলেশন এলাকা পরিষ্কার করুন।
• আশেপাশের যান্ত্রিক উপাদানগুলি পরীক্ষা করুন।
• অস্বাভাবিক পরিধান বা দূষণের জন্য চেক করুন।
• উপযুক্ত রক্ষণাবেক্ষণ সরঞ্জাম ব্যবহার করুন।
• সুনির্দিষ্ট শ্যাফ্টের পৃষ্ঠকে স্ক্র্যাচ করা এড়িয়ে চলুন।
• তৈলাক্তকরণের জন্য মেশিনের রক্ষণাবেক্ষণ পদ্ধতি অনুসরণ করুন।
• সমাবেশের পর মসৃণ চলাচল নিশ্চিত করুন।
• প্রয়োজন হলে ক্যালিব্রেশন বা মেশিন চেক করুন।

অস্বাভাবিক প্রতিরোধের সনাক্তকরণের সময় শ্যাফ্টকে অবস্থানে জোর করবেন না। অত্যধিক শক্তি শ্যাফ্ট বা সম্পর্কিত মাথা উপাদান ক্ষতিগ্রস্ত করতে পারে।

• পরিষ্কার এবং শুকনো পরিবেশে সংরক্ষণ করুন।
• ক্ষয়কারী রাসায়নিক পদার্থ থেকে দূরে রাখুন।
• শ্যাফ্টের পৃষ্ঠকে স্ক্র্যাচ থেকে রক্ষা করুন।
• আর্দ্রতার সাথে সরাসরি যোগাযোগ এড়িয়ে চলুন।
• ইনস্টলেশনের আগে পণ্যটি সুরক্ষা প্যাকেজিংয়ের ভিতরে রাখুন।
• ভারী উপাদানগুলি সরাসরি শ্যাফ্টে স্থাপন করবেন না।
• প্রয়োজনে দীর্ঘমেয়াদী সঞ্চয় করার জন্য যথাযথ অ্যান্টি-রস্ট সুরক্ষা ব্যবহার করুন।

KLW-M711S-B20 একটি শ্যাফ্ট 2 ডোজেল হেড যান্ত্রিক রড যা সামঞ্জস্যপূর্ণ YSM10 এবং YSM20R পিক-এন্ড-প্লেস মেশিনে ব্যবহৃত হয়।এটি উপাদান পিকআপ এবং স্থাপন চক্র সময় সঠিক যান্ত্রিক গাইডেন্স এবং উল্লম্ব ডোজেল মাথা আন্দোলন সমর্থন করে.

না. এটি পিকআপ ডোজ নিজেই নয়। KLW-M711S-B20 একটি অভ্যন্তরীণ শ্যাফ্ট বা রড যা ডোজ হেড প্রক্রিয়াতে ব্যবহার করা হয় যাতে সঠিক যান্ত্রিক আন্দোলনকে গাইড এবং সমর্থন করা যায়।

এগুলিকে স্বয়ংক্রিয়ভাবে বিনিময়যোগ্য হিসাবে বিবেচনা করা উচিত নয়। KLW-M711S-A2 শ্যাফ্ট 1 এর সাথে যুক্ত, যখন KLW-M711S-B20 শ্যাফ্ট 2 হয়।অর্ডার করার আগে সর্বদা মূল অংশ নম্বর এবং ইনস্টলেশন অবস্থান নিশ্চিত করুন.

অনুগ্রহ করে KLW-M711S-B20 প্রয়োজনীয় অংশ নম্বর, মেশিনের মডেল, পরিমাণ এবং যদি সম্ভব হয় বিদ্যমান অংশ বা স্থানান্তর মাথা পরিষ্কার ছবি প্রদান করুন।এটি চালানের আগে সঠিক উপাদান নিশ্চিত করতে সাহায্য করে.

পরিদর্শন যখন দৃশ্যমান পরিধান, বাঁক, পৃষ্ঠ ক্ষতি, অত্যধিক খালি, অস্বাভাবিক প্রতিরোধ, বা অস্থির যান্ত্রিক আন্দোলন চিহ্নিত করে তখন প্রতিস্থাপন প্রয়োজন হতে পারে।সম্পূর্ণ ডোজেল মাথা সমন্বয় এছাড়াও সংশ্লিষ্ট পরিধান জন্য পরিদর্শন করা উচিত.

প্রয়োজনYAMAHA KLW-M711S-B20 শ্যাফ্ট ২YSM10 বা YSM20R রক্ষণাবেক্ষণের জন্য?

আমাদের আপনার প্রয়োজনীয় পাঠানঅংশের নম্বর, মেশিনের মডেল, পরিমাণ এবং বর্তমান অংশের ছবিআমরা পণ্যের সনাক্তকরণ, স্টক উপলব্ধতা, উদ্ধৃতি, সামঞ্জস্যপূর্ণ এসএমটি খুচরা যন্ত্রাংশ এবং একীভূত চালানের প্রয়োজনীয়তার সাথে সহায়তা করতে পারি।

আপনার সর্বশেষ উদ্ধৃতি এবং উপলব্ধতার জন্য আমাদের সাথে যোগাযোগ করুন।
