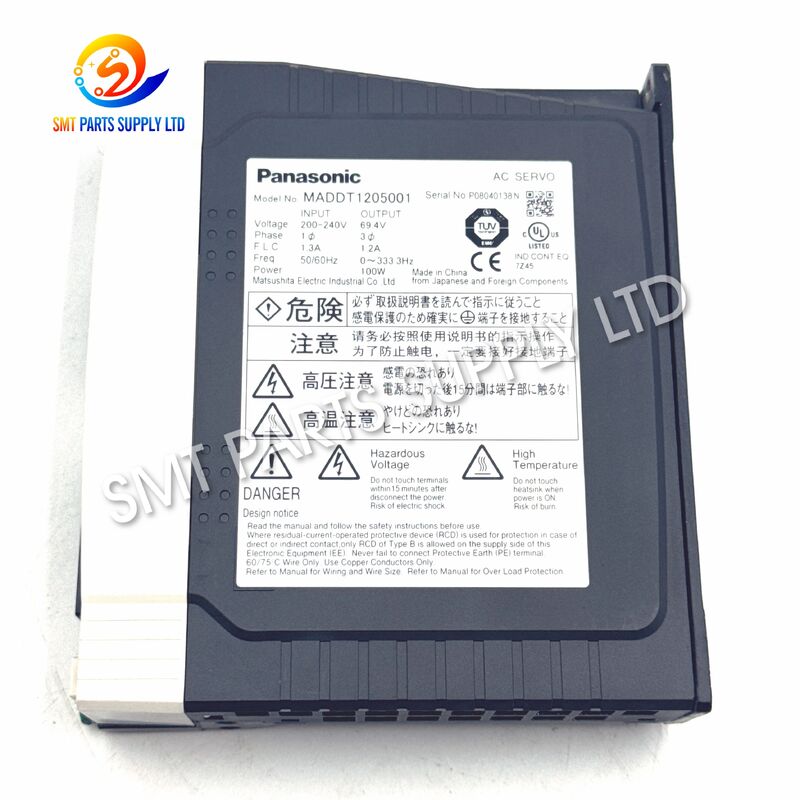

Panasonic MADDT1205001 J3152055A SAMSUNG HANWHA SM421 S Axis Mirror Axis Servo ড্রাইভার

প্যানাসনিক MADDT1205001 J3152055A SAMSUNG HANWHA SM421 S অক্ষ মিরর অক্ষ সার্ভো ড্রাইভার

প্যানাসনিক MADDT1205001 J3152055A সার্ভো ড্রাইভারটি স্যামসাং হানহুয়া এসএম 421 এসএমটি মাউন্টারের এস-অক্সে প্রয়োগ করা একটি যথার্থ গতি নিয়ন্ত্রণ উপাদান, যা সাধারণত আয়না অক্ষ হিসাবে চিহ্নিত করা হয়।প্যানাসনিক মিনাস এ৪ সার্ভো প্ল্যাটফর্মে নির্মিত, MADDT1205 বেস মডেলটি 100W সার্ভো মোটরের জন্য ডিজাইন করা হয়েছে এবং স্বয়ংক্রিয় উত্পাদন সরঞ্জামগুলির জন্য নিয়ন্ত্রিত মোটর অবস্থান সরবরাহ করে।

এসএম ৪২১-এ, মেশিনের ধারাবাহিক অপারেশন এবং সঠিক গতির সিঙ্ক্রোনাইজেশনের জন্য স্থিতিশীল আয়না-অক্ষের গতি গুরুত্বপূর্ণ। যখন মূল সার্ভো ড্রাইভার এলার্ম তৈরি করে, অস্থির প্রতিক্রিয়া,প্রারম্ভিকীকরণ ব্যর্থ হয়েছে, বা বিরতিপূর্ণ অবস্থান সমস্যা, এটি সঠিকভাবে মিলে যাওয়া ইউনিট দ্বারা প্রতিস্থাপন মেশিনের উপলব্ধতা পুনরুদ্ধার করতে সাহায্য করতে পারে।

ক্রয়ের নির্ভুলতার জন্য ক্রেতাদের সম্পূর্ণ মডেল MADDT1205001, মেশিন রেফারেন্স J3152055A, মেশিনের ধরন SM421, মোটর ক্ষমতা, ইনস্টল সংযোগকারী,এবং অর্ডার করার আগে এস-অক্ষ প্রয়োগ.

কারণ

সার্ভো ড্রাইভারগুলি পুনরাবৃত্তি ত্বরণ, ব্রেকিং, বৈদ্যুতিক বোঝা এবং মেশিনের কম্পনের অধীনে অবিচ্ছিন্নভাবে কাজ করে।বিভিন্ন অবস্থার কারণে SM421 মিরর-অক্ষ সার্ভো সিস্টেম অস্থির হতে পারে.

সার্ভো ড্রাইভারের সমস্যাগুলির সাধারণ কারণ

সার্ভো এলার্ম সবসময় চালকের ব্যর্থতার মানে হয় না। মোটর, এনকোডার, তারের, সংযোগকারী, পাওয়ার সাপ্লাই এবং যান্ত্রিক প্রক্রিয়াগুলিও নির্ণয়ের সময় পরীক্ষা করা উচিত।

সাধারণ মেশিনের লক্ষণ

• S-অক্ষ শুরু করা সম্পূর্ণ করতে পারে না।
• মিরর অক্ষ অপারেশন চলাকালীন বন্ধ।
• সার্ভো অ্যালার্ম বারবার দেখা যাচ্ছে।
• অক্ষের গতি অস্থির হয়ে ওঠে।
• পজিশনিং অসঙ্গতিপূর্ণ।
• ড্রাইভার শক্তি চালু কিন্তু সক্রিয় করতে পারবেন না.
• চলার সময় অস্বাভাবিক কম্পন হয়।
• মেশিন রিসেট করার পর Axis একটি ত্রুটি প্রদান করে।
• ড্রাইভারের তাপমাত্রা অস্বাভাবিকভাবে বেশি হয়ে যায়।

একটি পদ্ধতিগত পরিদর্শন MADDT1205001 প্রতিস্থাপন প্রয়োজন কিনা তা নির্ধারণ করতে সাহায্য করে।

সমাধান

যদি পরীক্ষায় প্রমাণিত হয় যে মূল SM421 S-axis servo driver ত্রুটিপূর্ণ, তাহলে একটি সঠিকভাবে মেলে এমন MADDT1205001 প্রতিস্থাপন রেফারেন্স হিসাবে ব্যবহার করা যেতে পারে।

নির্ভরযোগ্য নির্বাচন করার জন্য, কেবলমাত্র দৃশ্যমান উপস্থিতির ভিত্তিতে ক্রয়ের পরিবর্তে সমস্ত উপলব্ধ সনাক্তকরণ তথ্য তুলনা করুন।

সুপারিশকৃত মেলে তথ্য

ইনস্টলেশনের আগে, প্রযুক্তিবিদদের মূল পরামিতি কনফিগারেশন রেকর্ড করা উচিত এবং সমস্ত তারের অবস্থান ছবি। মোটর তারের, এনকোডার তারের, নিয়ন্ত্রণ সংযোগকারী, পাওয়ার তারের,এবং গ্রাউন্ডিংও পরীক্ষা করা উচিত.

একটি ক্ষতিগ্রস্ত তারের বা যান্ত্রিক লোড সমস্যা সমাধান না করে একটি সার্ভো ড্রাইভার প্রতিস্থাপন একই এলার্ম আবার প্রদর্শিত হতে পারে।

বিশেষ উল্লেখ

নোটঃপ্রতিস্থাপনের আগে সর্বদা প্রকৃত ড্রাইভার নাম প্লেট এবং মেশিনের কনফিগারেশন যাচাই করুন। অনুরূপ MINAS A4 মডেলের বিভিন্ন ক্ষমতা এবং অ্যাপ্লিকেশন থাকতে পারে।

পণ্য সনাক্তকরণ গাইড

শিল্প সার্ভো ড্রাইভারগুলির জন্য সঠিক সনাক্তকরণ বিশেষভাবে গুরুত্বপূর্ণ কারণ বিভিন্ন মডেলগুলি অনুরূপ হাউজিং ভাগ করতে পারে।

এই রেফারেন্সগুলি একসাথে ব্যবহার করা ভুল ক্রয় এবং অপ্রয়োজনীয় মেশিনের ডাউনটাইম হ্রাস করতে সহায়তা করে।

প্রয়োগ

MADDT1205001 J3152055A সার্ভো ড্রাইভারটি প্রধানত স্যামসাং হানহুয়া এসএম 421 এসএমটি প্লেসমেন্ট সরঞ্জামগুলির মেরামত, পরিষেবা এবং রক্ষণাবেক্ষণের জন্য ব্যবহৃত হয়।

সাধারণ অ্যাপ্লিকেশন পরিবেশ

এসএমটি উৎপাদন কারখানা

ইলেকট্রনিক্স নির্মাতারা এই সার্ভো ড্রাইভারকে SM421 উত্পাদন লাইনের জন্য একটি গুরুত্বপূর্ণ খুচরা যন্ত্রাংশ হিসাবে রাখতে পারেন।সঠিক প্রতিস্থাপন উপলব্ধ একটি মিরর অক্ষ নিয়ন্ত্রণ ব্যর্থতা ঘটে যখন বন্ধ সময় কমাতে পারেন.

এসএমটি মেরামত কেন্দ্র

মেশিন সার্ভিস কোম্পানিগুলি SM421 এস-অক্ষের সার্ভো-কন্ট্রোল সিস্টেমগুলি নির্ণয় বা মেরামত করার সময় রেফারেন্স হিসাবে MADDT1205001 ব্যবহার করতে পারে।

এসএমটি খুচরা যন্ত্রাংশ বিতরণকারী

আন্তর্জাতিক ইলেকট্রনিক্স কারখানাগুলির সেবা প্রদানকারী পরিবেশকরা এই মডেলটি স্যামসাং বা হানহুয়া প্লেসমেন্ট সরঞ্জাম পরিচালনা করে এমন গ্রাহকদের জন্য স্টক করতে পারেন।

প্রতিরোধমূলক রক্ষণাবেক্ষণ কর্মসূচি

একাধিক SM421 মেশিন পরিচালনা করে এমন কারখানাগুলি জরুরী প্রতিক্রিয়া উন্নত করার জন্য নির্বাচিত সার্ভো ড্রাইভারগুলিকে রক্ষণাবেক্ষণের তালিকায় রাখতে পারে।

উপযুক্ত শিল্প

• অটোমোটিভ ইলেকট্রনিক্স.
• ভোক্তা ইলেকট্রনিক্স.
• শিল্প নিয়ন্ত্রণ ব্যবস্থা।
• LED উৎপাদন।
• টেলিযোগাযোগ ইলেকট্রনিক্স।
• মেডিকেল ইলেকট্রনিক্স সমাবেশ।
• পাওয়ার সাপ্লাই উৎপাদন।
• পিসিবি কনট্রাক্ট ম্যানুফ্যাকচারিং।
• হোম অ্যাপ্লায়েন্স ইলেকট্রনিক্স।
• সাধারণ এসএমটি উৎপাদন।

কিভাবে কাজ করে

সার্ভো ড্রাইভার মেশিন নিয়ন্ত্রণ ব্যবস্থা থেকে আদেশ অনুযায়ী সংযুক্ত সার্ভো মোটর নিয়ন্ত্রণ করে।

1মোশন কমান্ড ইনপুট

SM421 নিয়ামক উৎপাদন প্রোগ্রাম এবং মেশিন অপারেটিং ক্রম অনুযায়ী প্রয়োজনীয় S- অক্ষ আন্দোলন নির্ধারণ করে।

2সার্ভো সিগন্যাল প্রসেসিং

MADDT1205001 গতির কমান্ড প্রক্রিয়া করে এবং প্রয়োজনীয় মোটর প্রতিক্রিয়া গণনা করে।

3. নিয়ন্ত্রিত মোটর আউটপুট

সার্ভো ড্রাইভার মোটরকে বৈদ্যুতিক আউটপুট নিয়ন্ত্রণ করে যাতে অক্ষটি সঠিকভাবে ত্বরান্বিত, সরানো, হ্রাস এবং থামতে পারে।

4. এনকোডার ফিডব্যাক

মোটর এনকোডারটি সার্ভো সিস্টেমে ক্রমাগত প্রকৃত গতির তথ্য রিপোর্ট করে।

5. বন্ধ-লুপ সংশোধন

কন্ট্রোল সিস্টেম কমান্ডযুক্ত আন্দোলনকে প্রকৃত আন্দোলনের সাথে তুলনা করে এবং প্রয়োজন হলে দ্রুত সংশোধন করে।

6. সঠিক অক্ষ অবস্থান

ক্রমাগত ফিডব্যাক এবং সংশোধনের মাধ্যমে, আয়না অক্ষ উচ্চ পুনরাবৃত্তি সহ মেশিনের কমান্ড অনুসরণ করতে পারে।

এই বন্ধ লুপ অপারেশনটি বিশেষত এসএমটি সরঞ্জামগুলিতে গুরুত্বপূর্ণ যেখানে প্রতিটি উত্পাদন চক্র জুড়ে দ্রুত এবং পুনরাবৃত্তি মেশিনের চলাচল ঘটে।

কেন স্থিতিশীল সার্ভো কন্ট্রোল গুরুত্বপূর্ণ

সার্ভো সিস্টেম সরাসরি মেশিনের গতির গুণমানকে প্রভাবিত করে। একটি অস্থির ড্রাইভার এমন সমস্যা তৈরি করতে পারে যা মেশিনটি এখনও কাজ করতে পারে এমন সময়ও উত্পাদনশীলতাকে প্রভাবিত করে।

সম্ভাব্য পরিণতিগুলির মধ্যে রয়েছেঃ

• বারবার মেশিন এলার্ম।
• উৎপাদন বন্ধের সংখ্যা বেড়েছে।
• অক্ষ সমন্বয় খারাপ।
• অস্থির অবস্থান।
• দীর্ঘতর রক্ষণাবেক্ষণের সময়।
• সরঞ্জাম কম পাওয়া যায়।
• অপ্রত্যাশিত উত্পাদন লাইন downtime.

সঠিক সার্ভো ড্রাইভার ব্যবহার করে রক্ষণাবেক্ষণ কর্মীদের অপ্রয়োজনীয় পরিবর্তন ছাড়াই মেশিনের প্রত্যাশিত কনফিগারেশন পুনরুদ্ধার করতে সহায়তা করে।

কীভাবে বেছে নেবেন

একটি শিল্প সার্ভো ড্রাইভার নির্বাচন সঠিক প্রযুক্তিগত সনাক্তকরণের উপর ভিত্তি করে করা উচিত।

ধাপ 1: সম্পূর্ণ মডেল চেক করুন

নিশ্চিত করুন যে মূল ড্রাইভার লেবেলে দেখানো হয়েছেঃ

MADDT1205001

শুধুমাত্র একটি আংশিক সংখ্যা ব্যবহার করে ভুল ইউনিট নির্বাচন করার ঝুঁকি বাড়িয়ে তুলতে পারে।

ধাপ ২ঃ মেশিনের রেফারেন্স পরীক্ষা করুন

মেশিনের পার্ট নম্বর তুলনা করুনঃ

J3152055A

এটি আরেকটি গুরুত্বপূর্ণ নিশ্চিতকরণ পয়েন্ট প্রদান করে।

ধাপ ৩ঃ মেশিনটি নিশ্চিত করুন

এখানে বর্ণিত অ্যাপ্লিকেশনটি হলঃ

স্যামসাং হানহুয়া SM421 SMT মাউন্টার

যদি আপনার মেশিনটি অন্য মডেলের হয়, তাহলে সামঞ্জস্যতা আলাদাভাবে নিশ্চিত করুন।

ধাপ 4: Axis নিশ্চিত করুন

লক্ষ্য প্রয়োগ হলঃ

এস-অক্ষ / আয়না অক্ষ

একই মেশিনের ভিতরে ইনস্টল করা অন্যান্য সার্ভো ড্রাইভারগুলি বিনিময়যোগ্য বলে মনে করবেন না।

ধাপ ৫ঃ মোটর ক্ষমতা নিশ্চিত করুন

MADDT1205 বেস মডেলটি 100W সার্ভো মোটর শ্রেণীর অন্তর্গত।

মোটর ক্ষমতা ইনস্টল করা সার্ভো সিস্টেমের সাথে মিলতে হবে।

ধাপ ৬ঃ সংযোগকারীগুলি তুলনা করুন

মোটর, এনকোডার, যোগাযোগ, পাওয়ার এবং কন্ট্রোল সংযোগগুলি সাবধানে পরীক্ষা করুন।

অনুরূপ বাহ্যিক চেহারা বৈদ্যুতিক সামঞ্জস্যের নিশ্চয়তা দেয় না।

ধাপ ৭ঃ পরামিতি সংরক্ষণ করুন

বিদ্যমান ড্রাইভার অপসারণের আগে, যখনই সম্ভব মূল সার্ভো পরামিতি সংরক্ষণ বা রেকর্ড করুন।

সঠিক পরামিতিগুলি প্রতিস্থাপনের পরে স্থিতিশীল অপারেশন জন্য গুরুত্বপূর্ণ।

প্রস্তাবিত অর্ডার তথ্য

ড্রাইভারের স্পষ্ট ছবি সরবরাহ করলে যাচাইয়ের নির্ভুলতা উল্লেখযোগ্যভাবে উন্নত হতে পারে।

রক্ষণাবেক্ষণের পরামর্শ

সার্ভো-সিস্টেমের নির্ভরযোগ্যতা উন্নত করতে এবং মেশিনের অপারেটিং লাইফ বাড়ানোর জন্যঃ

• কন্ট্রোল ক্যাবিনেট পরিষ্কার রাখুন।
• ক্যাবিনেটের সঠিক বায়ুচলাচল বজায় রাখুন।
• নিয়মিত শীতল করার জন্য ফ্যান পরীক্ষা করুন।
• কানেক্টরের সিলিং চেক করুন।
• সার্ভো এবং এনকোডার ক্যাবল পরীক্ষা করুন।
• অতিরিক্ত ধুলো জমা হওয়া এড়িয়ে চলুন।
• বিদ্যুৎ সরবরাহের স্থিতিশীল অবস্থা বজায় রাখুন।
• গুরুত্বপূর্ণ মেশিনের প্যারামিটার ব্যাক আপ করুন।
• পুনরাবৃত্তি সার্ভো এলার্ম অবিলম্বে তদন্ত.
• ইলেকট্রনিক্স প্রতিস্থাপন করার আগে যান্ত্রিক লোড পরীক্ষা করুন।
• রক্ষণাবেক্ষণের সময় সঠিক বৈদ্যুতিক নিরাপত্তা পদ্ধতি অনুসরণ করুন।

একটি প্রতিস্থাপন ড্রাইভার শিল্প সার্ভো সিস্টেম এবং SMT সরঞ্জাম সঙ্গে পরিচিত যোগ্যতাসম্পন্ন কর্মীদের দ্বারা ইনস্টল করা উচিত।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

Q1. MADDT1205001 J3152055A কিসের জন্য ব্যবহৃত হয়?

MADDT1205001 J3152055A স্যামসাং হানহুয়া SM421 SMT মাউন্টার এস-অক্ষ বা আয়না-অক্ষ সার্ভো গতি নিয়ন্ত্রণের জন্য ব্যবহৃত হয়।এটি সংযুক্ত servo মোটর নিয়ন্ত্রন এবং মেশিন অপারেশন সময় সঠিক অবস্থান সমর্থন করে.

প্রশ্ন ২। MADDT1205001 কি ১০০ ওয়াটের সার্ভো ড্রাইভার?

হ্যাঁ. MADDT1205 বেস মডেলটি প্যানাসনিক MINAS A4 সার্ভো পরিবারের 100W মোটর ক্ষমতা শ্রেণীর অন্তর্গত। ইনস্টলেশনের আগে সর্বদা সম্পূর্ণ লেবেলটি যাচাই করুন।

Q3. অন্য MINAS A4 ড্রাইভার সরাসরি MADDT1205001 প্রতিস্থাপন করতে পারেন?

স্বয়ংক্রিয়ভাবে নয়। বিভিন্ন MINAS A4 মডেলের বিভিন্ন ক্ষমতা রেটিং, বর্তমান ক্ষমতা, সংযোগকারী, নিয়ন্ত্রণ স্পেসিফিকেশন, এবং মোটর প্রয়োজনীয়তা থাকতে পারে। সম্পূর্ণ মডেল, মেশিন অংশ নম্বর,অক্ষ, এবং পরামিতিগুলি প্রথমে যাচাই করা উচিত।

প্রশ্ন ৪। নতুন ড্রাইভার যদি একই অ্যালার্ম দেখায় তাহলে আমার কি চেক করা উচিত?

সার্ভো মোটর, এনকোডার, মোটর ক্যাবল, এনকোডার ক্যাবল, সংযোগকারী, যান্ত্রিক লোড, মেশিনের পরামিতি, পাওয়ার সাপ্লাই এবং গ্রাউন্ডিং পরীক্ষা করুন। মূল ত্রুটি সার্ভো সিস্টেমের অন্য কোথাও থাকতে পারে।

প্রশ্ন ৫। উদ্ধৃতির জন্য আমার কোন তথ্য পাঠানো উচিত?

অনুগ্রহ করে MADDT1205001, J3152055A, Samsung Hanwha SM421, S-axis বা mirror-axis অ্যাপ্লিকেশন, প্রয়োজনীয় পরিমাণ, গন্তব্য দেশ এবং বিদ্যমান ড্রাইভারের লেবেল এবং সংযোগকারীদের স্পষ্ট ছবি প্রদান করুন।

আমাদের সাথে যোগাযোগ

স্যামসাং হানহুয়া SM421 রক্ষণাবেক্ষণের জন্য একটি প্যানাসনিক MADDT1205001 J3152055A সার্ভো ড্রাইভার দরকার?

অনুগ্রহ করে সম্পূর্ণ মডেল, মেশিনের পার্ট নম্বর, প্রয়োজনীয় পরিমাণ, মেশিনের মডেল, অক্ষের অ্যাপ্লিকেশন, গন্তব্য দেশ এবং চালকের পরিষ্কার ছবি পাঠান।

আমরা পার্ট নম্বর যাচাইকরণ, অ্যাপ্লিকেশন মেলে, উদ্ধৃতি প্রস্তুতি, প্যাকেজিং প্রয়োজনীয়তা, এবং আন্তর্জাতিক শিপিং ব্যবস্থা সঙ্গে সাহায্য করতে পারেন।

জরুরী মেশিন মেরামতের প্রয়োজন হলে, সার্ভো অ্যালার্ম তথ্য এবং বিদ্যমান ড্রাইভার লেবেলটি আপনার অনুসন্ধান পাঠানোর সময় অন্তর্ভুক্ত করুন।

আপনার MADDT1205001 J3152055A প্রাপ্যতা এবং উদ্ধৃতি জন্য প্রয়োজনীয়তা পাঠান।
