Samsung Hanwha SM320 SM321 Z-axis ড্রাইভার J3153053A EP06-900142 Panasonic MADDT1105001

Samsung Hanwha SM320 SM321 Z- অক্ষ ড্রাইভার J3153053A EP06-900142 প্যানাসনিক MADDT1105001

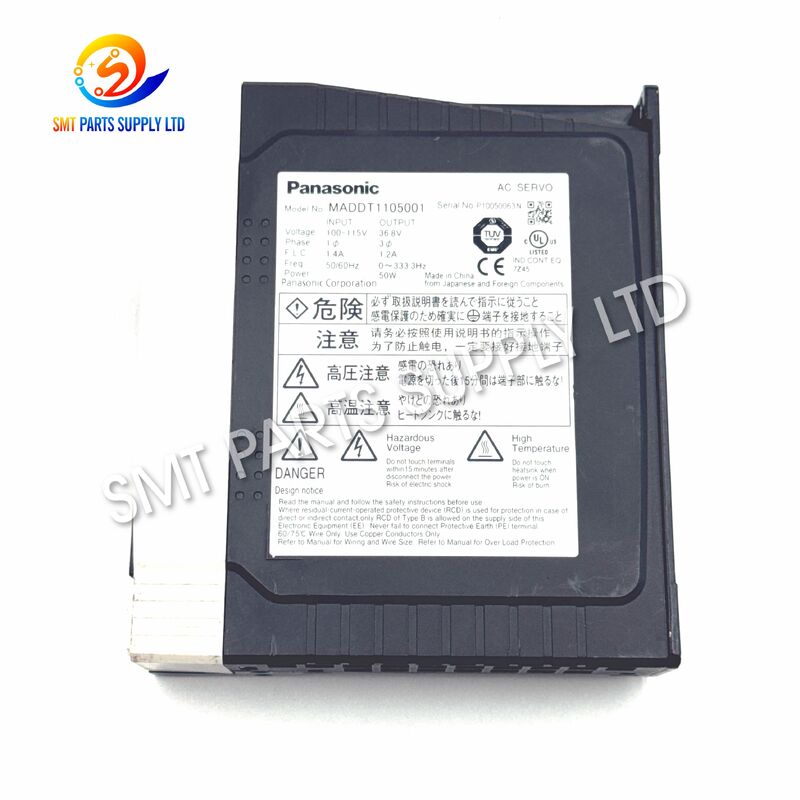

প্যানাসনিক MADDT1105001 জেড-অক্ষের সার্ভো ড্রাইভারটি স্যামসাং এবং হানহুয়া এসএম 320 এবং এসএম 321 এসএমটি পিক-এন্ড-প্লেস মেশিনে গতি নিয়ন্ত্রণ অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে।এটি সাধারণত স্যামসাং পার্ট নম্বর দ্বারা চিহ্নিত করা হয়J3153053Aএবং বিকল্প রেফারেন্সEP06-900142.

প্যানাসনিকের MINAS A4 সার্ভো প্ল্যাটফর্মের উপর ভিত্তি করে, এই ড্রাইভারটি উপাদানটি তুলে নেওয়ার এবং স্থাপন করার সময় সঠিক উল্লম্ব মাথা চলাচল নিয়ন্ত্রণ করে।সঠিক Z- অক্ষ গতি সঠিক ডোজেল উচ্চতা জন্য গুরুত্বপূর্ণ, স্থিতিশীল উপাদান হ্যান্ডলিং, পুনরাবৃত্তিযোগ্য স্থাপন, এবং নির্ভরযোগ্য উচ্চ গতির PCB সমাবেশ।

এই স্যামসাং এবং Hanwha মেশিন অ্যাপ্লিকেশন জন্য, ড্রাইভার একটি30W সার্ভো মোটর কনফিগারেশনএটি এসএমটি কারখানা, সরঞ্জাম মেরামতের সংস্থা, উত্পাদন রক্ষণাবেক্ষণ বিভাগ, ব্যবহৃত মেশিন পুনর্নির্মাণকারীদের জন্য উপযুক্ত,বিদ্যমান SM320 বা SM321 সরঞ্জামগুলির জন্য একটি সামঞ্জস্যপূর্ণ সার্ভো কন্ট্রোল প্রতিস্থাপন প্রয়োজন.

কারণ

সার্ভো ড্রাইভারের ত্রুটিগুলি এসএমটি উত্পাদনে গুরুতর বিঘ্নের কারণ হতে পারে কারণ স্থাপন মাথাটি সঠিক সার্ভো-নিয়ন্ত্রিত উল্লম্ব আন্দোলনের উপর নির্ভর করে।

জেড-অক্ষ সার্ভো সমস্যার সাধারণ কারণগুলির মধ্যে রয়েছেঃ

ইলেকট্রনিক কম্পোনেন্টের বয়স

SM320 এবং SM321 মেশিনগুলি বহু বছর ধরে ইলেকট্রনিক্স কারখানায় ব্যাপকভাবে ব্যবহৃত হয়েছে। অভ্যন্তরীণ ক্যাপাসিটার, পাওয়ার ডিভাইস, নিয়ন্ত্রণ সার্কিট,এবং অন্যান্য ইলেকট্রনিক উপাদান দীর্ঘমেয়াদী অবিচ্ছিন্ন অপারেশন পরে ধীরে ধীরে অবনতি হতে পারে.

যান্ত্রিক প্রতিরোধ

যদি Z- অক্ষের প্রক্রিয়াটি অত্যধিক ঘর্ষণ, দূষণ, বিয়ারিংয়ের পরিধান বা তৈলাক্তকরণের সমস্যা বিকাশ করে তবে অতিরিক্ত বোঝা মোটর এবং সার্ভো ড্রাইভারে স্থানান্তরিত হয়।

এটি অতিরিক্ত লোড অ্যালার্ম বা অস্থির চলাচলের দিকে পরিচালিত করতে পারে।

এনকোডার বা তারের ত্রুটি

সার্ভো সিস্টেম এনকোডার ফিডব্যাকের উপর নির্ভর করে। ক্ষতিগ্রস্ত এনকোডার তারগুলি, আলগা সংযোগকারী, খারাপ যোগাযোগ বা ভাঙা তারগুলি অস্বাভাবিক অবস্থান সংকেত তৈরি করতে পারে এবং মেশিন অ্যালার্ম ট্রিগার করতে পারে।

অস্থির বিদ্যুৎ সরবরাহ

ভোল্টেজ ওঠানামা, অনুপযুক্ত গ্রাউন্ডিং, বৈদ্যুতিক গোলমাল এবং বিদ্যুৎ বিচ্ছিন্নতা সার্ভো ড্রাইভারের নির্ভরযোগ্যতাকে প্রভাবিত করতে পারে।

ভুল প্যারামিটার

যদি মেশিন-নির্দিষ্ট পরামিতিগুলি ভুল বা অসম্পূর্ণ হয় তবে একটি প্রতিস্থাপন সার্ভো ড্রাইভার সঠিকভাবে কাজ করতে পারে না।

তাপ জমা

বৈদ্যুতিক ক্যাবিনেটের অভ্যন্তরে দুর্বল বায়ুচলাচল অপারেটিং তাপমাত্রা বাড়িয়ে তুলতে পারে এবং ইলেকট্রনিক উপাদানগুলির পরিষেবা জীবনকে সংক্ষিপ্ত করতে পারে।

সমাধান

যখন বিদ্যমান জেড-অক্ষের সার্ভো ড্রাইভারটি ত্রুটিযুক্ত বলে নিশ্চিত হয়, তখন এটি সঠিক মেলে এমন মডেলের সাথে প্রতিস্থাপন করা মেশিনের কাজ দ্রুত পুনরুদ্ধার করতে সহায়তা করতে পারে।

সুপারিশকৃত সনাক্তকরণ ক্রম হলঃ

MADDT1105001 - MADDT1105 - J3153053A - EP06-900142 - SM320 / SM321 Z-Axis

একাধিক মিলিত রেফারেন্স ব্যবহার করে ভুল সার্ভো ড্রাইভার কেনার ঝুঁকি হ্রাস করে।

অর্ডার করার আগে, নিশ্চিত করুনঃ

অর্ডার করার আগে বিদ্যমান সার্ভো ড্রাইভারের লেবেলের একটি পরিষ্কার ছবির পরামর্শ দেওয়া হয়।

বিশেষ উল্লেখ

MADDT1105 সিরিজের অ্যাপ্লিকেশন তুলনা

একই এসএমটি মাউন্টারে বিভিন্ন সার্ভো ড্রাইভার ইনস্টল করা যেতে পারে। অনুরূপ চেহারাটির অর্থ এই নয় যে ড্রাইভারগুলি বিনিময়যোগ্য।

সর্বদা ড্রাইভারকে মূল মডেল, স্যামসাং পার্ট নম্বর, মেশিনের অবস্থান এবং বৈদ্যুতিক স্পেসিফিকেশন অনুযায়ী নির্বাচন করুন।

প্রয়োগ

MADDT1105001 সার্ভো ড্রাইভারটি স্বয়ংক্রিয় SMT স্থানান্তর সরঞ্জামগুলিতে ব্যবহৃত হয় যার জন্য সঠিক উল্লম্ব মাথা চলাচল প্রয়োজন।

সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছেঃ

স্যামসাং SM320 SMT মাউন্টার

এসএম 320 উচ্চ-গতির উপাদান স্থাপনের জন্য একাধিক সার্ভো অক্ষ ব্যবহার করে। জেড-অক্ষ পিকআপ এবং স্থাপনার ক্রিয়াকলাপের সময় স্থাপনার মাথাটি উল্লম্বভাবে সরিয়ে দেয়।

স্যামসাং SM321 SMT মাউন্টার

এসএম 321 পুনরাবৃত্তিযোগ্য পিসিবি সমাবেশের জন্য সার্ভো-নিয়ন্ত্রিত মাথা আন্দোলনের উপরও নির্ভর করে। একটি স্থিতিশীল জেড-অক্ষ ড্রাইভার মসৃণ উল্লম্ব চলাচল এবং সঠিক স্থাপন উচ্চতা বজায় রাখতে সহায়তা করে।

হানহুয়া-সমর্থিত স্যামসাং সরঞ্জাম

স্যামসাং টেকউইন এসএমটি সরঞ্জামগুলি পরে হানহুয়া যথার্থ যন্ত্রপাতিগুলির সাথে যুক্ত হয়েছিল। একই পুরানো মেশিনের রেফারেন্সগুলি সাধারণত স্যামসাং এবং হানহুয়া উভয় নামেই অনুসন্ধান করা হয়।

পিসিবি সমাবেশ উৎপাদন

উপযুক্ত শিল্পের মধ্যে রয়েছেঃ

• ভোক্তা ইলেকট্রনিক্স.
• অটোমোটিভ ইলেকট্রনিক্স.
• LED উৎপাদন।
• ইন্ডাস্ট্রিয়াল কন্ট্রোল বোর্ড।
• যোগাযোগ সরঞ্জাম।
• পাওয়ার সাপ্লাই উৎপাদন।
• ইলেকট্রনিক্স উৎপাদন।
• কম্পিউটার ইলেকট্রনিক্স.
• এসএমটি সরঞ্জাম সংস্কার।
• খুচরা যন্ত্রাংশের রক্ষণাবেক্ষণ।

কিভাবে কাজ করে

সার্ভো ড্রাইভার এসএমটি মেশিন কন্ট্রোলার এবং সার্ভো মোটরের মধ্যে নিয়ন্ত্রণ ইন্টারফেস হিসাবে কাজ করে।

ধাপ ১ঃ মোশন কমান্ড

মেশিনের নিয়ামক নির্ধারণ করে যে অবস্থান মাথাটি কতদূর এবং কত দ্রুত উল্লম্বভাবে চলতে হবে।

ধাপ ২ঃ ড্রাইভার প্রক্রিয়াকরণ

MADDT1105001 কমান্ড গ্রহণ করে এবং প্রয়োজনীয় মোটর আউটপুট গণনা করে।

তৃতীয় ধাপঃ মোটর আন্দোলন

ড্রাইভার সার্ভো মোটরকে নিয়ন্ত্রিত বৈদ্যুতিক শক্তি সরবরাহ করে, Z- অক্ষকে প্রোগ্রামযুক্ত অবস্থানের দিকে নিয়ে যায়।

ধাপ ৪ঃ এনকোডার ফিডব্যাক

মোটর এনকোডার সার্ভো সিস্টেমে রিয়েল টাইমে অবস্থান তথ্য পাঠায়।

ধাপ ৫ঃ বন্ধ লুপের সমন্বয়

ড্রাইভার ক্রমাগত কমান্ডযুক্ত গতি এবং প্রকৃত মোটর অবস্থানের সাথে তুলনা করে।

যেকোনো পজিশনিং পার্থক্য স্বয়ংক্রিয়ভাবে সংশোধন করা হয়।

ধাপ ৬ঃ পজিশন সম্পূর্ণ করা

একবার লক্ষ্য অবস্থানে পৌঁছে গেলে, সার্ভো সিস্টেমটি অক্ষকে স্থিতিশীল করে এবং পরবর্তী পিকআপ বা স্থাপন আন্দোলনের জন্য প্রস্তুত করে।

এসএমটি স্থাপনের সময় Z-Axis অপারেশন

একটি সাধারণ স্থানান্তর চক্রের মধ্যে রয়েছেঃ

1. বসানো মাথাটি ফিডারের উপরে সরে যায়।
2. জেড-অক্ষ নলটি কমিয়ে দেয়।
3. নলটি উপাদানটির সংস্পর্শে আসে বা নিকটবর্তী হয়।
4. ভ্যাকুয়াম উপাদান তুলে নেয়।
5. জেড-অক্ষ মাথা তুলে নিয়েছে।
6. উপাদানটি ভিজ্যুয়াল সিস্টেম দ্বারা পরীক্ষা করা হয়।
7. মাথা পিসিবি অবস্থানের দিকে এগিয়ে যায়।
8. জেড-অক্ষ উপাদানটি কমিয়ে দেয়।
9. উপাদানটি পিসিবি-তে স্থাপন করা হয়।
10. মাথা উঠে যায় এবং পরবর্তী চক্র শুরু হয়।

কারণ এই আন্দোলনগুলি উচ্চ গতিতে বারবার ঘটে, সার্ভো প্রতিক্রিয়া এবং অবস্থান স্থিতিশীলতা উত্পাদন দক্ষতার জন্য গুরুত্বপূর্ণ।

সাধারণ দোষের লক্ষণ

কীভাবে বেছে নেবেন

সঠিক সার্ভো ড্রাইভার নির্বাচন করা বিশেষভাবে গুরুত্বপূর্ণ কারণ অনুরূপ হাউজিং সহ প্যানাসনিক MINAS A4 ড্রাইভারগুলির বৈদ্যুতিক রেটিং এবং মেশিন ফাংশনগুলি ভিন্ন হতে পারে।

1সম্পূর্ণ মডেল নিশ্চিত করুন।

মূল ইউনিটটি দেখায় কিনা তা পরীক্ষা করুনঃ

MADDT1105001

অথবা বেস নামকরণঃ

MADDT1105

2. স্যামসাং পার্ট নম্বর নিশ্চিত করুন

এই আবেদনের জন্য প্রয়োজনীয় রেফারেন্স হলঃ

J3153053A

3. ইপি রেফারেন্স নিশ্চিত করুন

আপনার রক্ষণাবেক্ষণ ডকুমেন্টেশন তালিকাভুক্ত কিনা তা পরীক্ষা করুনঃ

EP06-900142

4মেশিনটি নিশ্চিত করুন।

চালকের প্রয়োজনীয়তা যাচাই করুনঃ

স্যামসাং এসএম৩২০

অথবা

স্যামসাং / হানহুয়া SM321

5অ্যাক্সিস নিশ্চিত করুন।

আবেদনটি নিম্নরূপ উল্লেখ করুনঃ

Z-Axis সার্ভো ড্রাইভার

6ড্রাইভারের লেবেল তুলনা করুন

ইনস্টলেশনের আগে ভোল্টেজ, মডেল, সংযোগকারী এবং সনাক্তকরণ তথ্য তুলনা করুন।

7বিদ্যমান ত্রুটি পরীক্ষা করুন

সার্ভো অ্যালার্ম মানে সবসময় ড্রাইভার নিজেই ব্যর্থ হয়েছে না।

পরিদর্শন করুনঃ

• সার্ভো মোটর।
• এনকোডার ক্যাবল।
• মোটর ক্যাবল.
• মেকানিক্যাল জেড-অক্ষ যন্ত্র।
• পাওয়ার সাপ্লাই।
• সংযোজক.
• মেশিনের পরামিতি।

8. একটি পরিষ্কার ছবি পাঠান

মূল ড্রাইভারের লেবেলের একটি ছবি সরবরাহ করা সামঞ্জস্যতা নিশ্চিত করার দ্রুততম উপায়গুলির মধ্যে একটি।

কেন মিলের বিষয়গুলো সংশোধন করা উচিত

ভুল ড্রাইভার নির্বাচন নিম্নলিখিত কারণ হতে পারেঃ

• সার্ভো এলার্ম।
• মোটর কন্ট্রোল ত্রুটি।
• ভুল গতি।
• প্যারামিটার অসঙ্গতি।
• উৎপাদন বন্ধের সময়।
• কানেক্টর বিসংগতি.
• বৈদ্যুতিক ক্ষতি।
• ইনস্টলেশনের বিলম্ব।

এই কারণে, নির্বাচন কখনোই কেবল শারীরিক চেহারার উপর ভিত্তি করে করা উচিত নয়।

রক্ষণাবেক্ষণের পরামর্শ

নিয়মিত রক্ষণাবেক্ষণ সার্ভো সিস্টেমের সেবা জীবন বাড়াতে সাহায্য করতে পারে।

সুপারিশকৃত চেকগুলির মধ্যে রয়েছেঃ

সুবিধা

সঠিক জেড-অক্ষ নিয়ন্ত্রণ

উপাদান পিকআপ এবং স্থাপন সময় সঠিক উল্লম্ব মাথা অবস্থান সমর্থন করে।

একাধিক রেফারেন্স নম্বর

MADDT1105001, MADDT1105, J3153053A, এবং EP06-900142 অংশের সনাক্তকরণকে সহজ করে।

SM320 এবং SM321 আবেদন

ব্যাপকভাবে ব্যবহৃত স্যামসাং এবং হানহুয়া এসএমটি মাউন্টারের রক্ষণাবেক্ষণের জন্য উপযুক্ত।

MINAS A4 সার্ভো প্রযুক্তি

পুনরাবৃত্তিমূলক এসএমটি অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত স্থিতিশীল শিল্প গতি নিয়ন্ত্রণ সরবরাহ করে।

রক্ষণাবেক্ষণের সময় হ্রাস

সঠিকভাবে মেলে এমন একটি প্রতিস্থাপন মেশিনের কার্যকারিতা পুনরুদ্ধার করতে সহায়তা করতে পারে।

দরকারী গুরুত্বপূর্ণ রিপেয়ার

একাধিক SM320 বা SM321 মেশিন পরিচালনা এবং কৌশলগত খুচরা যন্ত্রাংশের ইনভেন্টরি বজায় রাখার জন্য কারখানাগুলির জন্য আদর্শ।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রঃ প্যানাসনিক MADDT1105001 কি স্যামসাং SM320 এবং SM321 মেশিনে ব্যবহৃত হয়?

হ্যাঁ, MADDT1105001 স্যামসাং এবং হানহাওয়ার SM320 এবং SM321 সার্ভো সিস্টেমের সাথে যুক্ত এবং সাধারণত Z- অক্ষ অ্যাপ্লিকেশনগুলির জন্য J3153053A এবং EP06-900142 এর সাথে ক্রস-রেফারেন্স করা হয়।

প্রশ্ন ২। জে৩১৫৩০৫৩ এ কি ৩০ ওয়াট সার্ভো ড্রাইভার?

হ্যাঁ, স্যামসাং মেশিন-নির্দিষ্ট অ্যাপ্লিকেশনের জন্য, MADDT1105 সহ J3153053A 30W সার্ভো ড্রাইভার কনফিগারেশন হিসাবে চিহ্নিত করা হয়।

Q3. MADDT1205001 কি সরাসরি MADDT1105001 এর প্রতিস্থাপন করতে পারে?

যাচাইকরণ ছাড়া সরাসরি প্রতিস্থাপনের পরামর্শ দেওয়া হয় না। বিভিন্ন ড্রাইভার মডেলের বিভিন্ন পাওয়ার রেটিং, ভোল্টেজ স্পেসিফিকেশন, মেশিনের নিয়োগ, সংযোগকারী এবং সার্ভো পরামিতি থাকতে পারে।

প্রশ্ন ৪। অর্ডার দেওয়ার আগে কি কি তথ্য দিতে হবে?

দয়া করে মেশিনের মডেল, মূল প্যানাসনিক ড্রাইভার মডেল, স্যামসাং পার্ট নম্বর, অক্ষের অবস্থান, প্রয়োজনীয় পরিমাণ এবং মূল ড্রাইভার লেবেলের একটি পরিষ্কার ছবি সরবরাহ করুন।

প্রশ্ন ৫। সার্ভো ড্রাইভার ছাড়া অন্য কিছু কি Z-অক্ষ এলার্ম সৃষ্টি করতে পারে?

হ্যাঁ, মোটর ত্রুটি, এনকোডার ক্যাবল, যান্ত্রিক প্রতিরোধ, ক্ষতিগ্রস্ত সংযোগকারী, অস্থিতিশীল শক্তি, সেন্সর, এবং ভুল মেশিন পরামিতি এছাড়াও সার্ভো এলার্ম হতে পারে।

আমাদের সাথে যোগাযোগ

পণ্যের দ্রুত মিল এবং উদ্ধৃতির জন্য, দয়া করে উল্লেখ করুনঃ

• মেশিন মডেল।
• ড্রাইভার মডেল।
• স্যামসাং পার্ট নম্বর।
• বিকল্প অংশের সংখ্যা।
• অক্ষের অবস্থান।
• প্রয়োজনীয় পরিমাণ।
• ড্রাইভারের লেবেলের ছবি।
• গন্তব্য দেশ।

আমরা উদ্ধৃতি দেওয়ার আগে প্রয়োজনীয় মডেলটি যাচাই করতে এবং স্যামসাং এবং হানহুয়া প্লেসমেন্ট সরঞ্জামগুলির জন্য উপযুক্ত এসএমটি খুচরা যন্ত্রাংশের সাথে মেলে সহায়তা করতে পারি।
