FUJI KEYENCE 2MGTCA002600 FU-3143 NXT III রেল সেন্সর

FUJI KEYENCE 2MGTCA002600 FU-3143 NXT III রেল সেন্সর

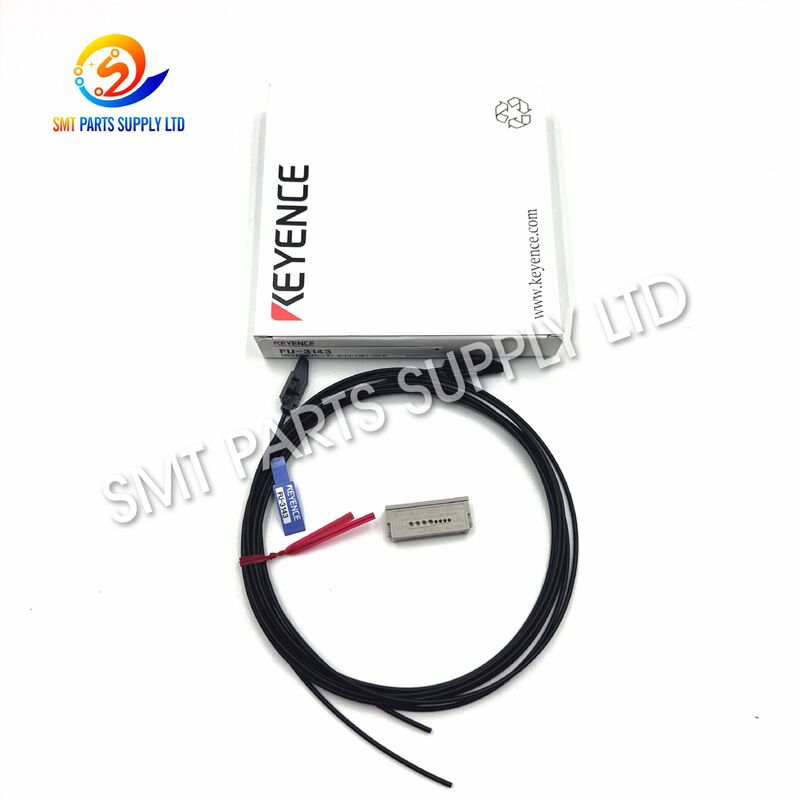

দ্যFUJI KEYENCE 2MGTCA002600 FU-3143 NXT III রেল ফাইবার সেন্সরএটি একটি ফাইবার-অপটিক সেন্সিং উপাদান যা ফুজি এনএক্সটি III এসএমটি প্লেসমেন্ট মেশিনের পিসিবি রেল এবং কনভেয়র বিভাগে ব্যবহৃত হয়। এর প্রাথমিক ভূমিকা হ'ল মেশিনটিকে উপস্থিতি, পাস,এবং স্বয়ংক্রিয় উত্পাদন সময় PCB সমন্বয় স্থানান্তর অবস্থান.

একটি উচ্চ গতির এসএমটি লাইনে, কনভেয়র আন্দোলন, বোর্ড লোডিং, অবস্থান, স্থানান্তর, এবং উত্পাদন ক্রম সমন্বয় করার জন্য নির্ভরযোগ্য পিসিবি সনাক্তকরণ অপরিহার্য। একটি দূষিত, ক্ষতিগ্রস্ত,ভুলভাবে ইনস্টল করা, অথবা অস্থির রেল সেন্সর বিরতিপূর্ণ PCB সনাক্তকরণ, স্থানান্তর এলার্ম, বোর্ড অপেক্ষা ত্রুটি, বা অপ্রয়োজনীয় মেশিন বন্ধ হতে পারে।

দ্য2MGTCA002600 / FU-3143সংশ্লিষ্ট NXT III রেল সেন্সিং পজিশনের সার্ভিসিং করার সময় একটি উপযুক্ত প্রতিস্থাপন সমাধান প্রদান করে।অর্ডার দেওয়ার আগে সঠিক পার্ট নম্বর যাচাইকরণ রক্ষণাবেক্ষণ দলগুলিকে ইনস্টলেশন ত্রুটি হ্রাস করতে এবং কার্যকরভাবে স্বাভাবিক মেশিন অপারেশন পুনরুদ্ধার করতে সহায়তা করে.

কারণ

কেন পিসিবি রেল সনাক্তকরণ সমস্যা ঘটে

একটি এসএমটি মাউন্টারে পিসিবি পরিবহন যান্ত্রিক কনভেয়র উপাদান এবং সেন্সিং ডিভাইসের মধ্যে সঠিক যোগাযোগের উপর নির্ভর করে। যখন রেল সেন্সিং সিস্টেম অস্থির হয়ে যায়,মেশিন সঠিকভাবে চিনতে পারে না যখন একটি PCB প্রবেশ করে, একটি নির্দিষ্ট স্থানান্তর পয়েন্ট পৌঁছায়, বা সংশ্লিষ্ট কনভেয়র অবস্থান ছেড়ে যায়।

সাধারণ কারণগুলির মধ্যে রয়েছেঃ

কারণ রেল সেন্সর মেশিনের PCB স্থানান্তর সনাক্তকরণ সিস্টেমের অংশ হিসাবে কাজ করে, প্রযুক্তিবিদরা উভয় সেন্সর এবং পার্শ্ববর্তী ইনস্টলেশন পরিবেশ পরিদর্শন করা উচিত আগে অংশ প্রতিস্থাপন.

একটি বোর্ড ট্রান্সফার ত্রুটি স্বয়ংক্রিয়ভাবে মানে না FU-3143 নিজেই ব্যর্থ হয়েছে. কনভেয়র বেল্ট, PCB গাইড, মাউন্ট বন্ধনী, সারিবদ্ধতা, ফাইবার রুটিং, সংশ্লিষ্ট সেন্সর ইলেকট্রনিক্স,এবং মেশিন সেটিংস এছাড়াও চেক করা উচিত.

সমাধান

সঠিক সেন্সর দিয়ে নির্ভরযোগ্য PCB সনাক্তকরণ পুনরুদ্ধার করুন

যখন পরিদর্শন নিশ্চিত করে যে সংশ্লিষ্ট রেল ফাইবার সেন্সর ক্ষতিগ্রস্ত হয়েছে বা আর স্থিতিশীল সনাক্তকরণ প্রদান করে না, এটি সঠিক সঙ্গে প্রতিস্থাপনFUJI 2MGTCA002600 / KEYENCE FU-3143NXT III কনভেয়র সিস্টেমের PCB সনাক্তকরণ ফাংশন পুনরুদ্ধার করতে সাহায্য করতে পারে।

সঠিক মডেলটি ব্যবহার করা বিশেষভাবে গুরুত্বপূর্ণ কারণ অনুরূপ ফাইবার সেন্সরগুলির বিভিন্ন অপটিক্যাল কাঠামো, তারের কনফিগারেশন, ইনস্টলেশন মাত্রা বা সেন্সিং বৈশিষ্ট্য থাকতে পারে।

রক্ষণাবেক্ষণ প্রতিস্থাপনের জন্য, আমরা নিশ্চিত করার পরামর্শ দিইঃ

• মেশিন বা রক্ষণাবেক্ষণ রেকর্ডে বিদ্যমান FUJI পার্ট নম্বর।
• সেন্সর মডেল চিহ্নিতFU-3143.
• মেশিন জেনারেশন হলফুজি এনএক্সটি III.
• ইনস্টলেশনের স্থান হল PCB রেল বা কনভেয়র সনাক্তকরণের অবস্থান।
• ফাইবার রাউটিং এবং মাউন্ট কনফিগারেশন মূল উপাদানটির সাথে মিলে যায়।
• সংযুক্ত এম্প্লিফায়ার বা সেন্সর ইলেকট্রনিক্স সঠিকভাবে কাজ করছে।
• সেন্সর প্রতিস্থাপনের আগে যান্ত্রিক রেল চলাচল স্বাভাবিক।

এই যাচাইকরণ প্রক্রিয়া অপ্রয়োজনীয় অংশ প্রতিস্থাপন হ্রাস করতে পারে এবং একটি চাক্ষুষভাবে অনুরূপ কিন্তু অসঙ্গতিপূর্ণ সেন্সর অর্ডার এড়াতে পারে।

বিশেষ উল্লেখ

FUJI 2MGTCA002600 FU-3143 সেন্সর স্পেসিফিকেশন

নোটঃমেশিনে ইনস্টল করা সম্পূর্ণ সেন্সর সিস্টেম অনুযায়ী এম্প্লিফায়ার ভোল্টেজ, সুইচিং আউটপুট এবং সেন্সিং দূরত্বের মতো বৈদ্যুতিক পরামিতিগুলি যাচাই করা উচিত।FU-3143 ফাইবার সেন্সিং উপাদান হিসাবে ব্যবহৃত হয় এবং সরঞ্জাম সংশ্লিষ্ট সেন্সিং ইলেকট্রনিক্স সঙ্গে একসঙ্গে কাজ করে.

প্রয়োগ

যেখানে FU-3143 সেন্সর ব্যবহার করা হয়

দ্য2MGTCA002600 FU-3143প্রধানত FUJI NXT III SMT উত্পাদন সরঞ্জামগুলিতে ব্যবহৃত হয় যেখানে বোর্ড পরিবহনের সময় PCB অবস্থান বা উপস্থিতি সনাক্ত করা উচিত।

সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছেঃ

উপযুক্ত শিল্প

এই সেন্সর সাধারণত নিম্নলিখিত ক্ষেত্রে প্রয়োজন হয়ঃ

• এসএমটি উৎপাদন কারখানা।
• পিসিবি মেশিন প্রস্তুতকারক।
• ইলেকট্রনিক্স চুক্তি নির্মাতারা।
• অটোমোটিভ ইলেকট্রনিক্স উৎপাদন লাইন।
• ভোক্তা ইলেকট্রনিক্স নির্মাতারা।
• ইন্ডাস্ট্রিয়াল কন্ট্রোল পিসিবি নির্মাতারা।
• যোগাযোগ সরঞ্জাম কারখানা।
• এসএমটি মেশিন রক্ষণাবেক্ষণ কোম্পানি।
• ফুজি সরঞ্জাম সার্ভিস বিভাগ।
• এসএমটি খুচরা যন্ত্রাংশ বিক্রেতা।

FUJI NXT III মেশিনগুলি অবিচ্ছিন্নভাবে পরিচালনা করে এমন কারখানাগুলির জন্য, সাধারণভাবে ব্যবহৃত সেন্সর উপাদানগুলি রক্ষণাবেক্ষণের জন্য খুচরা অংশ হিসাবে উপলব্ধ রাখা অপ্রত্যাশিত সেন্সর ত্রুটির ক্ষেত্রে মেরামতের সময়কে সংক্ষিপ্ত করতে সহায়তা করতে পারে।

কিভাবে কাজ করে

ফাইবার অপটিক সনাক্তকরণ নীতি

দ্যFU-3143এটি একটি প্রচলিত যান্ত্রিক সুইচ পরিবর্তে একটি ফাইবার-অপটিক সেন্সিং উপাদান। এটি লক্ষ্য বস্তুর দ্বারা সৃষ্ট পরিবর্তন সনাক্ত করতে ফাইবারের মাধ্যমে অপটিকাল সংক্রমণ ব্যবহার করে।

NXT III রেল অ্যাপ্লিকেশনে, সনাক্তকরণ ক্রমটি নিম্নরূপ বোঝা যায়ঃ

1আলোর সংকেত ফাইবার সিস্টেমের মাধ্যমে প্রেরিত হয়।

সংশ্লিষ্ট সেন্সর ইলেকট্রনিক্স ফাইবার সেন্সিং ইউনিট দ্বারা ব্যবহৃত অপটিক্যাল সংকেত প্রদান করে।

2একটি পিসিবি সেন্সর এলাকায় প্রবেশ করে।

যখন সার্কিট বোর্ডটি কনভেয়র রেলের মধ্য দিয়ে চলে, তখন এর উপস্থিতি সনাক্তকরণ বিন্দুতে অপটিকাল অবস্থা পরিবর্তন করে।

3সেন্সর সিস্টেম পরিবর্তন সনাক্ত করে।

ফাইবার ইউনিট অপটিক্যাল পরিবর্তনকে সংশ্লিষ্ট সেন্সিং ইলেকট্রনিক্সে স্থানান্তর করে।

4. একটি সনাক্তকরণ সংকেত মেশিন দ্বারা প্রক্রিয়া করা হয়.

এনএক্সটি-৩ কন্ট্রোল সিস্টেম তার পিসিবি ট্রান্সফার এবং মেশিন সিকোয়েন্সিং লজিকের অংশ হিসেবে সেন্সর স্ট্যাটাস ব্যবহার করে।

5কনভেয়র প্রক্রিয়া অব্যাহত রয়েছে।

পিসিবি অবস্থান সঠিকভাবে স্বীকৃত হওয়ার পরে, মেশিনটি পরবর্তী বোর্ড স্থানান্তর বা স্থানান্তর সম্পর্কিত ক্রিয়াকলাপ সমন্বয় করতে পারে।

এই অ-স্পর্শ সনাক্তকরণ পদ্ধতিটি স্বয়ংক্রিয় SMT উত্পাদনের জন্য উপযুক্ত কারণ PCB এর জন্য ডিসেন্সিং পয়েন্টে একটি প্রচলিত সীমা সুইচকে যান্ত্রিকভাবে চালিত করার প্রয়োজন নেই।

কেন রেল সনাক্তকরণ বিষয়গুলি সংশোধন করা উচিত

একটি প্লেসমেন্ট মেশিন পিসিবি এক দিক থেকে অন্য দিকে সরানোর চেয়ে বেশি কিছু করে। বোর্ড স্থানান্তরটি উত্পাদন ক্রমের সাথে সিঙ্ক্রোনাইজড থাকতে হবে।

নির্ভরযোগ্য পিসিবি সনাক্তকরণ সহায়তা করেঃ

এমনকি একটি ছোট সেন্সিং উপাদানও মেশিনের আপটাইমে উল্লেখযোগ্য প্রভাব ফেলতে পারে।

কীভাবে বেছে নেবেন

সঠিক FUJI NXT সেন্সর কিভাবে নিশ্চিত করবেন

একটি অনুসন্ধান পাঠানোর আগে, আপনার মেশিনে বর্তমানে ইনস্টল করা সেন্সরের সাথে নিম্নলিখিত তথ্য তুলনা করুন।

1. FUJI পার্ট নম্বর নিশ্চিত করুন

প্রয়োজনীয় FUJI পার্ট নম্বরটি হতে হবেঃ

2MGTCA002600

এসএমটি মেশিনের উপাদানগুলি প্রতিস্থাপনের সময় পার্ট নম্বর যাচাইকরণ সবচেয়ে গুরুত্বপূর্ণ পদক্ষেপ।

2. KEYENCE মডেল নিশ্চিত করুন

ফাইবার ইউনিট চিহ্নিত কিনা তা পরীক্ষা করুনঃ

FU-3143

কেবলমাত্র বাহ্যিক চেহারা অনুরূপ বলে অন্য FU সিরিজের ফাইবার সেন্সর নির্বাচন করবেন না।

3মেশিন জেনারেশন নিশ্চিত করুন।

এই পণ্যটি মূলত নিম্নলিখিতগুলির জন্য চিহ্নিত করা হয়েছেঃ

ফুজি এনএক্সটি III

NXT, NXT II, এবং NXT III মেশিনগুলি বিভিন্ন অবস্থানে বিভিন্ন সেন্সর কনফিগারেশন ব্যবহার করতে পারে।

4ইনস্টলেশনের অবস্থান নিশ্চিত করুন

যাচাই করুন যে প্রয়োজনীয় উপাদানটি নিম্নলিখিত ক্ষেত্রে ব্যবহৃত হয়েছেঃ

পিসিবি রেল / কনভেয়র / বোর্ড সনাক্তকরণ বিভাগ।

এনএক্সটি মেশিনে মাথা, মডিউল, ফিডার, অক্ষ, কভার এবং কনভেয়র প্রক্রিয়াগুলির জন্য অনেকগুলি বিভিন্ন সেন্সর রয়েছে। এই সেন্সরগুলি বিনিময়যোগ্য নয়।

5. পার্ট নাম্বার অস্পষ্ট হলে ছবি পাঠান

যদি মেশিনের লেবেল বা সেন্সর মার্কিং স্পষ্টভাবে পড়া যায় না, আমাদের পাঠানঃ

আমাদের টিম ভুল অর্ডারের ঝুঁকি কমাতে উদ্ধৃতি দেওয়ার আগে তথ্য তুলনা করতে পারে।

রক্ষণাবেক্ষণের পরামর্শ

স্থিতিশীল PCB সনাক্তকরণ বজায় রাখার জন্য, প্রযুক্তিবিদদের পর্যায়ক্রমে সেন্সর ইনস্টলেশন এলাকা পরিদর্শন করা উচিত।

সুপারিশকৃত চেকগুলির মধ্যে রয়েছেঃ

• অপটিক্যাল সেন্সিং এলাকা পরিষ্কার রাখুন।
• অতিরিক্ত ধুলো এবং উৎপাদন অবশিষ্টাংশ অপসারণ করুন।
• ফাইবার ক্যাবল টানতে বা ধারালোভাবে বাঁকানো এড়িয়ে চলুন।
• রেল রক্ষণাবেক্ষণের পরে মাউন্ট অবস্থান পরীক্ষা করুন।
• যান্ত্রিক হস্তক্ষেপের জন্য ক্যাবল রুটিং পরীক্ষা করুন।
• সেন্সরটি ভালভাবে ইনস্টল করা আছে কিনা তা নিশ্চিত করুন।
• সমস্যা সমাধানের সময় সংশ্লিষ্ট এম্প্লিফায়ার নির্দেশাবলী পরীক্ষা করুন।
• কনভেয়র বেল্ট এবং রেল স্বাভাবিকভাবে চলতে নিশ্চিত করুন।
• সিস্টেমটি সঠিকভাবে কাজ করার সময় অপ্রয়োজনীয় সমন্বয় এড়িয়ে চলুন।

ফাইবার উপাদানগুলি রক্ষণাবেক্ষণের সময় সাবধানতার সাথে পরিচালনা করা উচিত কারণ অত্যধিক বাঁকানো, পিষে ফেলা বা টানতে অপটিকাল সংকেত সংক্রমণকে প্রভাবিত করতে পারে।

এসএমটি রক্ষণাবেক্ষণের সুবিধা

পার্ট নং নির্দিষ্ট প্রতিস্থাপন

এর সমন্বয়2MGTCA002600 এবং FU-3143এটি সঠিক এনএক্সটি-৩ সেন্সর খুঁজতে থাকা রক্ষণাবেক্ষণ দলের জন্য সনাক্তকরণ সহজ করে তোলে।

পিসিবি সনাক্তকরণের জন্য ডিজাইন করা

এই উপাদানটি সাধারণ মেশিনের কাছাকাছি সনাক্তকরণের পরিবর্তে রেল এবং কনভেয়র বিভাগে বোর্ড সনাক্তকরণের সাথে যুক্ত।

উৎপাদন অবিচ্ছিন্নতা সমর্থন করে

স্থিতিশীল পিসিবি সনাক্তকরণ মেশিনকে স্বয়ংক্রিয় বোর্ড পরিবহনের সময় সঠিক ক্রম বজায় রাখতে সহায়তা করে।

যোগাযোগবিহীন সংবেদন

ফাইবার-অপটিক সনাক্তকরণ সনাক্তকরণ পয়েন্টে সার্কিট বোর্ডের সাথে যান্ত্রিক যোগাযোগ ছাড়াই পিসিবি সনাক্তকরণকে সক্ষম করে।

স্পেয়ার পার্ট সনাক্তকরণ সহজ

FUJI পার্ট নম্বর এবং KEYENCE ফাইবার মডেল উভয়ই সরবরাহ করা উৎপাদন প্রকৌশলী, রক্ষণাবেক্ষণ বিভাগ এবং ক্রয় দলগুলির মধ্যে যোগাযোগকে সহজ করে তোলে।

প্রতিরোধমূলক স্টক জন্য উপযুক্ত

একাধিক FUJI NXT III মেশিন চালানো কারখানাগুলি প্রতিস্থাপন অংশের জন্য অপেক্ষা করার কারণে ডাউনটাইম হ্রাস করার জন্য গুরুত্বপূর্ণ সেন্সরগুলি রক্ষণাবেক্ষণের জায়ে রাখতে পারে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: FUJI 2MGTCA002600 FU-3143 কিসের জন্য ব্যবহৃত হয়?

এটি একটি ফাইবার-অপটিক সেন্সর উপাদান যা ফুজি এনএক্সটি III এসএমটি মাউন্টারের রেল বা কনভেয়র বিভাগে ব্যবহৃত হয়।এর প্রধান অ্যাপ্লিকেশন PCB উপস্থিতি বা বোর্ড আন্দোলন সনাক্ত করা হয় যাতে মেশিন সঠিকভাবে PCB স্থানান্তর ক্রম সমন্বয় করতে পারেন.

প্রশ্ন ২ঃ কি 2MGTCA002600 কি KEYENCE FU-3143 এর সাথে একই?

এই NXT III অ্যাপ্লিকেশনের জন্য,2MGTCA002600হল FUJI অংশের সংখ্যাKEYENCE FU-3143ফাইবার সেন্সর উপাদান। ক্রেতাদের সঠিক সনাক্তকরণ নিশ্চিত করার জন্য একটি উদ্ধৃতি অনুরোধ করার সময় উভয় নম্বর প্রদান করা উচিত।

প্রশ্ন ৩ঃ FU-3143 কি প্রতিটি FUJI NXT মেশিনে ব্যবহার করা যায়?

এটি প্রতিটি এনএক্সটি প্রজন্ম বা প্রতিটি সেন্সর অবস্থানের জন্য উপযুক্ত বলে মনে করা উচিত নয়। এই পণ্যটি বিশেষভাবে এনএক্সটি III রেল বা বোর্ড সনাক্তকরণ অ্যাপ্লিকেশনগুলির জন্য চিহ্নিত করা হয়েছে।সর্বদা মেশিন মডেল নিশ্চিত করুন, ইনস্টলেশন অবস্থান, এবং অর্ডার করার আগে মূল অংশ নম্বর।

প্রশ্ন 4: মেশিনে পিসিবি সনাক্তকরণ থাকলে আমার কী পরীক্ষা করা উচিত?

সেন্সর পরিচ্ছন্নতা, ফাইবারের অবস্থা, মাউন্টিং সারিবদ্ধতা, ক্যাবল রুটিং, সংশ্লিষ্ট সেন্সর ইলেকট্রনিক্স, কনভেয়র আন্দোলন এবং পিসিবি রেলের অবস্থা পরীক্ষা করুন।যদি FU-3143 ফাইবার ইউনিট ক্ষতিগ্রস্ত বা অস্থির হয়, ত্রুটি সমাধানের পরে ত্রুটিটি নিশ্চিত করার পরে প্রতিস্থাপনের প্রয়োজন হতে পারে।

Q5: একটি উদ্ধৃতি জন্য আমি কি তথ্য প্রদান করা উচিত?

দয়া করে উল্লেখ করুনFUJI পার্ট নম্বর 2MGTCA002600,KEYENCE মডেল FU-3143, মেশিন মডেল, প্রয়োজনীয় পরিমাণ, এবং পছন্দসই বিদ্যমান সেন্সর একটি ছবি। এই দ্রুত পণ্য যাচাইকরণ অনুমতি দেয় এবং ভুল NXT সেন্সর অর্ডার এড়াতে সাহায্য করে।
