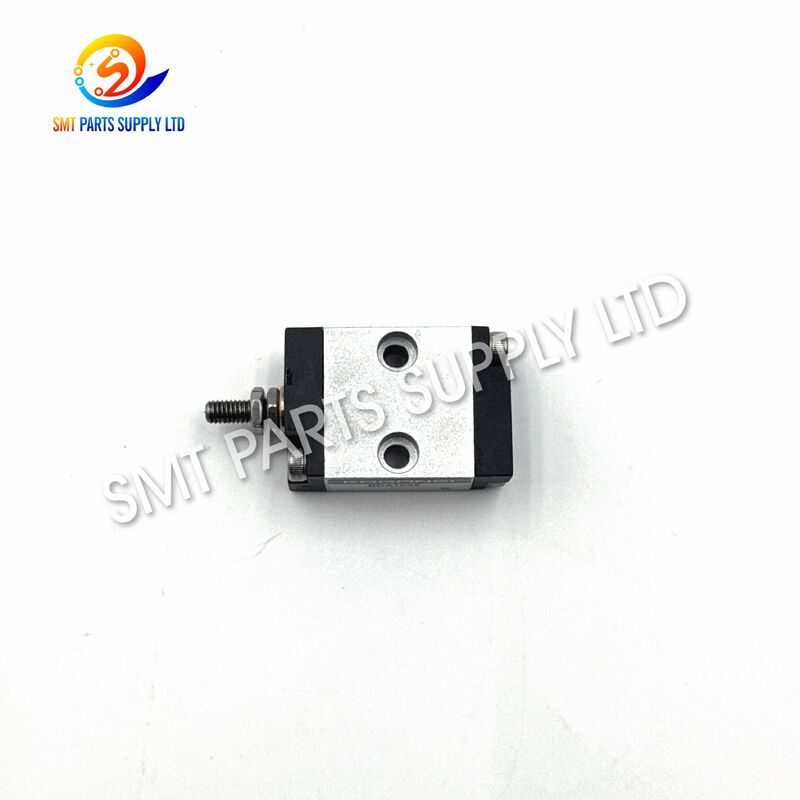

KOGANEI BDA10X5 SAMSUNG CP40LV CP45 এর জন্য নজল সাইড লাইটিং সিলিন্ডার

KOGANEI BDA10X5 নজল সাইড লাইটিং সিলিন্ডার SAMSUNG CP40LV CP45 এর জন্য

The KOGANEI BD একটি কমপ্যাক্ট মাল্টি-ম10mm সিলিন্ডার, যা এটিকে উপযুক্ত করে তোলে

SMT সরঞ্জাম অ্যাপ্লিকেশনের জন্য, এই সিলিন্ডারটি সামঞ্জস্যপূর্ণ নিশ্চিত করুন সিলিন্ডারটি ইনস্টল করা আছে কিনা: এর জন্য একটি প্রতিস্থাপন উপাদান হিসাবে সরবরাহ করা যেতে পারে

, অন্তর্ভুক্ত

এর কমপ্যাক্ট ব্লক-স্টাইল কাঠামো ইনস্টলেশন স্থান কমাতে সাহায্য করে এবং দ্রুত ও পুনরাবৃত্তিযোগ্য রৈখিক গতি প্রদান করে। এটি SMT মেশিনের জন্য বিশেষভাবে উপযোগীযেহেতু SMT মেশিনগুলির বিভিন্ন সংস্করণ এবং যান্ত্রিক কনফিগারেশন থাকতে পারে, গ্রাহকদের অবশ্যই BDA

যাচাই করতে হবে

কারণ – কেন সিলিন্ডার

নিউম্যাটিক সিলিন্ডার

বৃদ্ধি

যখন একটি সিলিন্ডার ব্যবহার করা হয়

এটি মেশিনের স্থিতিশীলতাকে প্রভাবিত করতে পারে এবং শেষ পর্যন্ত উৎপাদন ব্যাহত হতে পারে।

সমাধান – পরিধান করা নিউম্যাটিক সিলিন্ডার প্রতিস্থাপন করুনসঠিক KOGANEI BDA10X5 সিলিন্ডার

ইনস্টল করা একটি ব্যবহারিক সমাধান প্রদান করে যখন বিদ্যমান সিলিন্ডারটি পরিধান করা, ক্ষতিগ্রস্ত বা অনির্ভরযোগ্য হয়ে পড়ে।

BDA সিরিজটি একটি কমপ্যাক্ট বর্গাকার বডির চারপাশে ডিজাইন করা হয়েছে যেখানে নমনীয় মাউন্টিং সম্ভাবনা রয়েছে, যা এটিকে সীমিত ইনস্টলেশন স্থানযুক্ত মেশিনগুলির জন্য উপযুক্ত করে তোলে। KOGANEI BDA সিলিন্ডারগুলিকে তার মাল্টি মাউন্ট সিলিন্ডার পরিবারের মধ্যে তালিকাভুক্ত করে।

• সঠিক সিলিন্ডার স্পেসিফিকেশন ব্যবহার করলে পুনরুদ্ধার করতে সাহায্য করতে পারে:
• স্থিতিশীল নিউম্যাটিক মুভমেন্ট
• ধারাবাহিক শর্ট-স্ট্রোক পজিশনিং
• নির্ভরযোগ্য এক্সটেনশন এবং রিট্র্যাকশন
• মসৃণ যান্ত্রিক অপারেশন
• অপ্রত্যাশিত মেশিন স্টপেজ হ্রাস

আরও পূর্বাভাসযোগ্য রক্ষণাবেক্ষণ কর্মক্ষমতা

প্রতিস্থাপন অ্যাপ্লিকেশনের জন্য, গ্রাহকদের কেবল মেশিনের নাম অনুসারে নির্বাচন করার পরিবর্তে পুরানো সিলিন্ডারটিকে প্রতিস্থাপন ইউনিটের সাথে সরাসরি তুলনা করা উচিত।

প্রতিস্থাপন SMT স্পেয়ার পার্টBDA10X5 স্পেসিফিকেশন স্বাধীনভাবে একটি 10 মিমি বোর, 5 মিমি স্ট্রোক, ডাবল-অ্যাক্টিং সিলিন্ডার

হিসাবে তালিকাভুক্ত করা হয়েছে।

সাধারণ অ্যাপ্লিকেশন ক্ষেত্র

অ্যাপ্লিকেশন

KOGANEI BDA10X5 স্বয়ংক্রিয় উৎপাদন সরঞ্জামের কমপ্যাক্ট নিউম্যাটিক মেকানিজমের জন্য উপযুক্ত।

SMT অ্যাপ্লিকেশনের জন্য, এটি সামঞ্জস্যপূর্ণ মেশিন অ্যাসেম্বলিতে ব্যবহার করা যেতে পারে যার জন্য সুনির্দিষ্ট শর্ট-স্ট্রোক রৈখিক গতির প্রয়োজন।

পরিধান করা বা লিক হওয়া সিলিন্ডার প্রতিস্থাপন করেজন্য CP40LV এবং CP45 সরঞ্জাম

, মেশিন সংস্করণ ভিন্ন হতে পারে। কেনার আগে ইনস্টল করা সিলিন্ডারটি নিশ্চিত করুন।

কিভাবে কাজ করে

BDA10X5 কম্প্রেসড এয়ার ব্যবহার করে কাজ করে।

একটি ডাবল-অ্যাক্টিং নিউম্যাটিক সিলিন্ডার হিসাবে, অভ্যন্তরীণ পিস্টনের দুটি দিকে পর্যায়ক্রমে এয়ার প্রেসার সরবরাহ করা হয়। এটি পিস্টন রডের নিয়ন্ত্রিত এক্সটেনশন এবং রিট্র্যাকশন তৈরি করে।

অপারেটিং প্রক্রিয়াটি সংক্ষিপ্ত করা যেতে পারে:

কম্প্রেসড এয়ার → অভ্যন্তরীণ পিস্টন মুভমেন্ট → রড এক্সটেনশন বা রিট্র্যাকশন → যান্ত্রিক পজিশনিং

একটি SMT মেশিনে, এই মুভমেন্টটি একটি ছোট যান্ত্রিক অ্যাসেম্বলি যেমন একটি আলো মেকানিজম, পজিশনিং ডিভাইস বা অক্সিলিয়ারি অ্যাকচুয়েটর সক্রিয় করতে ব্যবহার করা যেতে পারে।যেহেতু স্ট্রোক মাত্র 5মিমি

, সিলিন্ডারটি দীর্ঘ ভ্রমণের পরিবর্তে দ্রুত এবং ছোট মুভমেন্টের প্রয়োজন এমন মেকানিজমের জন্য বিশেষভাবে উপযুক্ত।

কমপ্যাক্ট BDA বডি ইঞ্জিনিয়ারদের নিউম্যাটিক মোশনকে একীভূত করতে সাহায্য করে যেখানে ইনস্টলেশন স্থান সীমাবদ্ধ।

কেন 5মিমি স্ট্রোক গুরুত্বপূর্ণ

SMT মেশিনের ভিতরের ছোট মেকানিজমগুলির সাধারণত বড় মুভমেন্টের প্রয়োজন হয় না।

সুবিধাজনক রক্ষণাবেক্ষণ

এই কারণে, 5মিমি-স্ট্রোক সিলিন্ডারগুলি সাধারণত কমপ্যাক্ট পজিশনিং এবং অক্সিলিয়ারি অটোমেশন মেকানিজমের জন্য নির্বাচিত হয়।

সঠিক সিলিন্ডার কিভাবে নির্বাচন করবেন

SMT স্পেয়ার পার্টস কেনার সময় সঠিক সনাক্তকরণ বিশেষভাবে গুরুত্বপূর্ণ।

শুধুমাত্র মেশিনের মডেল অনুসারে একটি প্রতিস্থাপন সিলিন্ডার নির্বাচন করবেন না।

ধাপ 1 – সিলিন্ডার মডেল পরীক্ষা করুন

মার্কিং খুঁজুন:

BDA10X5

মডেলটি মূল ইনস্টল করা ইউনিটের সাথে মিলতে হবে।

ধাপ 2 – বোর এবং স্ট্রোক নিশ্চিত করুন

• প্রয়োজনীয় স্পেসিফিকেশন:বোর:
• 10 মিমিস্ট্রোক:

5 মিমি

ধাপ 3 – মাউন্টিং ডাইমেনশন পরীক্ষা করুন

• তুলনা করুন:
• সিলিন্ডার বডির আকার
• মাউন্টিং হোল
• রড পজিশন
• ইনস্টলেশন ওরিয়েন্টেশন

নিউম্যাটিক পোর্ট পজিশন

ধাপ 4 – মেশিন অ্যাপ্লিকেশন যাচাই করুন

• নিশ্চিত করুন সিলিন্ডারটি ইনস্টল করা আছে কিনা:
• CP40LV
• CP45

সম্পর্কিত মেশিন সংস্করণ

বিভিন্ন মেশিন সংস্করণে ভিন্ন নিউম্যাটিক উপাদান ব্যবহার করা হতে পারে।

ধাপ 5 – পুরানো পার্টের ছবি পাঠান

অনিশ্চিত অ্যাপ্লিকেশনের জন্য, আমাদের পাঠান:

মেশিন মডেল + সিলিন্ডার লেবেল + ইনস্টলেশন ছবি + প্রয়োজনীয় পরিমাণ

শিপমেন্টের আগে সামঞ্জস্যতা নিশ্চিত করার এটি সবচেয়ে নিরাপদ উপায়গুলির মধ্যে একটি।

প্রতিস্থাপন সুপারিশ

সিলিন্ডার প্রতিস্থাপন করার সময়, টেকনিশিয়ানদের একই সময়ে পার্শ্ববর্তী নিউম্যাটিক সিস্টেম পরিদর্শন করা উচিত।

দূষণমুক্ত রাখুন

যদি সংযুক্ত নিউম্যাটিক সিস্টেমে উল্লেখযোগ্য লিক বা যান্ত্রিক প্রতিরোধ থাকে তবে একটি নতুন সিলিন্ডার সঠিকভাবে কাজ করতে পারে না।

রক্ষণাবেক্ষণ পরামর্শ

• সিলিন্ডারের পরিষেবা জীবন বাড়াতে সাহায্য করার জন্য:
• পরিষ্কার এবং শুকনো কম্প্রেসড এয়ার ব্যবহার করুন।
• সিলিন্ডার বডি পরিষ্কার রাখুন।
• পিস্টন রডের উপর অতিরিক্ত সাইড লোড এড়িয়ে চলুন।
• নিয়মিত এয়ার টিউবিং পরিদর্শন করুন।
• অস্বাভাবিক লিক পরীক্ষা করুন।
• ম্যানুয়ালি মেকানিজম জোর করে এড়িয়ে চলুন।
• পার্শ্ববর্তী যান্ত্রিক অংশগুলি সঠিকভাবে সারিবদ্ধ রাখুন।

প্রয়োজনে পুরানো ফিটিংস প্রতিস্থাপন করুন।

নিয়মিত পরিদর্শন অপ্রত্যাশিত মেশিন ডাউনটাইম কমাতে পারে।

FAQ

1. KOGANEI BDA10X5 এর আকার কত?BDA10X5 মডেলটি একটি 10মিমি সিলিন্ডার বোর এবং 5মিমি স্ট্রোক

ব্যবহার করে। এটি একটি কমপ্যাক্ট ডাবল-অ্যাক্টিং নিউম্যাটিক সিলিন্ডার যা ছোট রৈখিক গতির জন্য ডিজাইন করা হয়েছে।

2. BDA10X5 কি CP40LV এবং CP45 মেশিনে ব্যবহার করা যেতে পারে?

এটি সামঞ্জস্যপূর্ণ CP40LV / CP45 অ্যাপ্লিকেশনের জন্য সরবরাহ করা যেতে পারে যখন মূল ইনস্টল করা সিলিন্ডার এবং মাউন্টিং কনফিগারেশন BDA10X5 এর সাথে মেলে। যেহেতু মেশিন সংস্করণ ভিন্ন হতে পারে, অনুগ্রহ করে অর্ডার করার আগে বিদ্যমান পার্ট মার্কিং যাচাই করুন।

3. অর্ডার করার আগে আমার কী তথ্য প্রদান করা উচিত?

অনুগ্রহ করে মেশিন মডেল, সিলিন্ডার মডেল, মূল পার্টের ছবি, ইনস্টলেশন পজিশন এবং প্রয়োজনীয় পরিমাণ প্রদান করুন। এই বিবরণগুলি আমাদের দ্রুত সঠিক প্রতিস্থাপন নিশ্চিত করতে সাহায্য করে।

4. একটি ক্ষতিগ্রস্ত নিউম্যাটিক সিলিন্ডারের লক্ষণগুলি কী কী?

সাধারণ লক্ষণগুলির মধ্যে রয়েছে এয়ার লিক, ধীর মুভমেন্ট, অসম্পূর্ণ এক্সটেনশন, অসামঞ্জস্যপূর্ণ রিট্র্যাকশন, অস্থির মেকানিজম পজিশনিং এবং অস্বাভাবিক উৎপাদন ব্যাহত হওয়া।

5. আপনি কি শিপমেন্টের আগে সামঞ্জস্যতা নিশ্চিত করতে সাহায্য করতে পারেন?

হ্যাঁ। মূল সিলিন্ডার এবং এর সনাক্তকরণ মার্কিংয়ের স্পষ্ট ছবি আপনার মেশিন মডেলের সাথে পাঠান। আমরা কোটেশন এবং শিপমেন্টের আগে স্পেসিফিকেশন তুলনা করতে পারি।

আমাদের সাথে যোগাযোগ করুনআপনার SMT সরঞ্জামের জন্য একটি প্রতিস্থাপন KOGANEI BDA10X5 নিউম্যাটিক সিলিন্ডার

প্রয়োজন?

• আমাদের আপনার পাঠান:
• মেশিন মডেল
• সিলিন্ডার মডেল
• মূল পার্টের ছবি
• ইনস্টলেশন পজিশন

প্রয়োজনীয় পরিমাণ

আমরা কোটেশনের আগে সামঞ্জস্যতা, প্রাপ্যতা এবং প্রতিস্থাপন বিকল্পগুলি পরীক্ষা করতে সাহায্য করতে পারি।
