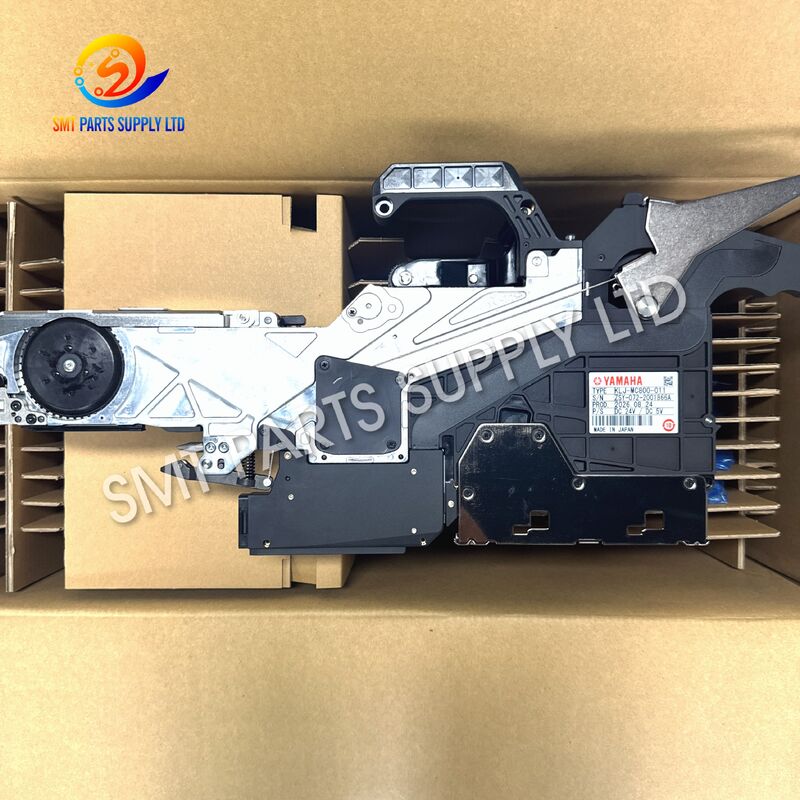

SMT মাউন্টারের জন্য YAMAHA KLJ-MC800-011 ZS72mm বৈদ্যুতিক ফিডার

SMT মাউন্টারের জন্য YAMAHA KLJ-MC800-011 ZS72mm বৈদ্যুতিক ফিডার

KLJ-MC800-011 ZS 72mm বৈদ্যুতিক টেপ ফিডারটি সামঞ্জস্যপূর্ণ SMT পিক-এন্ড-প্লেস সরঞ্জামগুলির জন্য একটি উপাদান সরবরাহ ইউনিট। এটি 72 মিমি ক্যারিয়ার টেপে সরবরাহ করা উপাদানগুলি পরিচালনা করে, টেপটিকে অগ্রসর করে যাতে প্লেসমেন্ট হেড একটি সংজ্ঞায়িত পিকআপ অবস্থানে উপাদানগুলি সংগ্রহ করতে পারে।

প্রশস্ত টেপে প্যাকেজ করা উপাদানগুলির সাথে বোর্ডগুলি একত্রিত করা উত্পাদন দলগুলির জন্য, সঠিক ফিডার নির্বাচন মেশিন প্রস্তুতির একটি অপরিহার্য অংশ। টেপের প্রস্থ, পকেট জ্যামিতি, ফিডিং পিচ এবং মেশিন ইন্টারফেসকে সামঞ্জস্যপূর্ণ উপাদান উপস্থাপনা সমর্থন করতে একসাথে কাজ করতে হবে।

এই ফিডারটি একটি ম্যাচিং ইউনিট প্রতিস্থাপন, একটি অতিরিক্ত উত্পাদন সেটআপ প্রস্তুত করার জন্য বা নির্ধারিত পরিষেবার জন্য একটি অতিরিক্ত বজায় রাখার জন্য বিবেচনা করা যেতে পারে। নির্বাচন সম্পূর্ণ অংশ নম্বর এবং বিদ্যমান মেশিন কনফিগারেশন দিয়ে শুরু করা উচিত। যদিও ফিডারগুলি একই রকম দেখাতে পারে, সংশোধন, ইন্টারফেস, বা সমর্থিত টেপ স্পেসিফিকেশনের পার্থক্য উপযুক্ততাকে প্রভাবিত করতে পারে। কেনার আগে এই বিবরণগুলি নিশ্চিত করা ক্রয় এবং প্রকৌশল দলগুলিকে প্রয়োজনীয় সমাবেশে সম্মত হতে এবং অপ্রয়োজনীয় ইনস্টলেশন বিলম্ব এড়াতে সহায়তা করে।

খাওয়ানোর বাধা সবসময় একটি ত্রুটিপূর্ণ ফিডার নির্দেশ করে না। ক্যারিয়ার টেপের অবস্থা, ভুল সেটআপ এবং পরিধান অনুরূপ উপসর্গ তৈরি করতে পারে। প্রকৃত কারণ চিহ্নিত করা সমন্বয়, রক্ষণাবেক্ষণ বা প্রতিস্থাপন উপযুক্ত কিনা তা নির্ধারণ করতে সাহায্য করে।

একটি প্রতিস্থাপন সিদ্ধান্ত সম্পূর্ণ খাওয়ানো পথ পরিদর্শন অনুসরণ করা উচিত. শুধুমাত্র ফিডার পরিবর্তন করা অনুপযুক্ত প্যাকেজিং বা ভুল মেশিন সেটিংসের কারণে সৃষ্ট ত্রুটিগুলি সমাধান করতে পারে না।

একটি ZS 72mm ফিডার প্রয়োজন এমন একটি অ্যাপ্লিকেশনের জন্য, KLJ-MC800-011 ক্রয় এবং প্রতিস্থাপন মূল্যায়নের জন্য একটি নির্দিষ্ট অংশ-সংখ্যার রেফারেন্স প্রদান করে। একটি ফিডার সমাবেশ সোর্স করার সময় বিদ্যমান সরঞ্জামের সাথে সেই রেফারেন্সটি মেলানো অনিশ্চয়তা কমাতে সাহায্য করে।

ব্যবহারিক লক্ষ্য হল মেশিন পিকআপ অবস্থানে উপাদান পকেটের নিয়ন্ত্রিত বিতরণ। সঠিক ইনস্টলেশন, টেপ লোডিং এবং কনফিগারেশন সেই ফলাফল অর্জনের জন্য অপরিহার্য।

উৎপাদনে মুক্তির আগে, প্রতিনিধি উপাদানের সাথে একটি নিয়ন্ত্রিত ফিডিং ট্রায়াল করুন। মেশিনের অপারেটিং পদ্ধতি অনুসারে পকেটের অবস্থান, কভার-টেপ চলাচল এবং পিকআপের কার্যকারিতা যাচাই করুন।

72 মিমি পদবী নামমাত্র ক্যারিয়ার টেপ প্রস্থ বোঝায়। এটি সর্বাধিক উপাদান শরীরের প্রস্থ, ফিডার শরীরের মাত্রা, বা প্লেসমেন্ট মেশিন উপাদান ক্ষমতা বর্ণনা করে না।

বৈদ্যুতিক রেটিং, মাত্রা, ওজন, এবং সমর্থিত পিচ মান সঠিক ইউনিটের জন্য প্রযোজ্য ডকুমেন্টেশন থেকে নেওয়া উচিত।

এই ফিডারটি উপযুক্ত 72 মিমি ক্যারিয়ার টেপে প্যাকেজ করা উপাদানগুলি ব্যবহার করে উত্পাদন কাজের জন্য প্রাসঙ্গিক। বোর্ড প্রোগ্রামে ফিডার বরাদ্দ করার আগে উপাদান প্রস্তুতকারকের প্যাকেজিং স্পেসিফিকেশন পরীক্ষা করা উচিত।

এইগুলি হল সম্ভাব্য উৎপাদন পরিস্থিতি, গ্যারান্টি দেওয়ার পরিবর্তে যে এই শিল্পগুলির প্রতিটি উপাদানের জন্য এই ফিডার প্রয়োজন।

ইয়ামাহা YSM20 কে ZS-সিরিজ বৈদ্যুতিক ফিডার সমর্থনকারী হিসাবে চিহ্নিত করে। KLJ-MC800-011 এর সঠিক উপযুক্ততার জন্য এখনও মেশিন কনফিগারেশন এবং প্রযোজ্য ফিডার ডকুমেন্টেশনের বিরুদ্ধে পরীক্ষা করা প্রয়োজন। ইয়ামাহা মোটর কোং, লি.

একটি বৈদ্যুতিক টেপ ফিডার ক্যারিয়ার টেপকে নিয়ন্ত্রিত বৃদ্ধিতে অগ্রসর করে যাতে কম্পোনেন্ট পকেট পিকআপ অবস্থানে পৌঁছায়। নিম্নলিখিত ক্রম সাধারণ খাওয়ানো প্রক্রিয়া বর্ণনা করে; অপারেটরদের তাদের নির্দিষ্ট সরঞ্জামের জন্য নির্দেশাবলী অনুসরণ করা উচিত।

ফিডার উপাদান সরবরাহ করে; প্লেসমেন্ট মেশিন তাদের পিকআপ এবং পিসিবিতে বসানো নিয়ন্ত্রণ করে।

সঠিক পকেট সারিবদ্ধকরণ এবং মসৃণ টেপ আন্দোলন অপারেশন জুড়ে গুরুত্বপূর্ণ। অত্যধিক রিল প্রতিরোধ, ক্ষতিগ্রস্থ টেপ, বা ভুল কভার-টেপ রাউটিং ফিডার মেকানিজম স্বাভাবিকভাবে কাজ করলেও খাওয়ানোতে হস্তক্ষেপ করতে পারে।

সম্পূর্ণ অংশ নম্বর নিশ্চিত করুন

শনাক্তকরণ রেফারেন্স হিসাবে KLJ-MC800-011 ব্যবহার করুন। প্রত্যয় সহ বিদ্যমান ফিডারে সম্পূর্ণ লেবেলের তুলনা করুন। অনুরূপ সংখ্যাকে প্রমাণ হিসাবে বিবেচনা করা উচিত নয় যে দুটি সংশোধন বিনিময়যোগ্য।

মেশিন কনফিগারেশন পরীক্ষা করুন

মেশিনের মডেল এবং ইনস্টল করা ফিডার ব্যবস্থার বিবরণ প্রদান করুন। যেখানে উপলব্ধ, প্রযোজ্য অংশ-তালিকা রেফারেন্স বা ফিডার সংযোগ এলাকার একটি ছবি অন্তর্ভুক্ত করুন।

উপাদান প্যাকেজিং পর্যালোচনা

72 মিমি ক্যারিয়ার টেপের প্রস্থ, পকেট পিচ, পকেট গভীরতা এবং উপাদানের মাত্রা নিশ্চিত করুন। সম্পূর্ণ খাওয়ানো এবং পিকআপ প্রক্রিয়া কাজ করবে কিনা তা নিশ্চিত করার জন্য শুধুমাত্র টেপের প্রস্থই অপর্যাপ্ত।

ক্রয়ের সুযোগ সংজ্ঞায়িত করুন

পরিমাণ, প্রয়োজনীয় অবস্থা এবং প্রত্যাশিত আনুষাঙ্গিক বর্ণনা করুন। উদ্ধৃতিটি একটি সম্পূর্ণ ফিডার সমাবেশ কভার করে কিনা তা স্পষ্ট করুন এবং এটির সাথে থাকা আবশ্যক আইটেমগুলি চিহ্নিত করুন।

পরিদর্শন প্রমাণে সম্মত হন

একটি প্রতিস্থাপন ইউনিটের জন্য, স্পষ্ট সনাক্তকরণ ফটোগ্রাফ এবং প্রাসঙ্গিক অবস্থার তথ্যের জন্য অনুরোধ করুন। যদি কার্যকরী পরীক্ষা অন্তর্ভুক্ত করা হয়, তাহলে পরীক্ষাটি কী কভার করে এবং প্রতিনিধি টেপ ব্যবহার করা হবে কিনা সে বিষয়ে সম্মত হন।

পরিকল্পনা ইনস্টলেশন চেক

মেশিনের স্বীকৃতি, টেপ লোডিং, পিচ কনফিগারেশন এবং ট্রায়াল পিকআপের জন্য সময় দিন। একটি মিলিত অংশ নম্বর সনাক্তকরণ সমর্থন করে কিন্তু স্বাভাবিক কমিশনিং চেকগুলিকে বাদ দেয় না।

টেপ পথ এবং পিকআপ এলাকা আলগা প্যাকেজিং টুকরা মুক্ত রাখুন। দূষণ বা ক্ষতির জন্য অ্যাক্সেসযোগ্য টেপ গাইড এবং কভার-টেপ রাউটিং পয়েন্টগুলি পরিদর্শন করুন, সরঞ্জাম রক্ষণাবেক্ষণের নির্দেশাবলী অনুসরণ করুন।

ফিডারটিকে এর মনোনীত সমর্থন পয়েন্টগুলি ব্যবহার করে পরিচালনা করুন এবং স্টোরেজ বা পরিবহনের সময় উন্মুক্ত সংযোগ রক্ষা করুন। একটি সীমাবদ্ধ প্রক্রিয়ার মাধ্যমে জোর করে টেপ এড়িয়ে চলুন।

খাওয়ানোর সমস্যা তদন্ত করার সময়, মেশিনের অ্যালার্ম, টেপের স্পেসিফিকেশন এবং অপারেটিং অবস্থা রেকর্ড করুন। এই তথ্যটি একটি উপাদান বা সেটআপ সমস্যা থেকে একটি ফিডার ত্রুটি আলাদা করা সহজ করে তোলে।

প্রশ্ন 1: KLJ-MC800-011 এর প্রধান কাজ কি?

এটি উপযুক্ত 72mm ক্যারিয়ার টেপে প্যাকেজ করা উপাদানগুলিকে একটি সামঞ্জস্যপূর্ণ SMT মেশিনের পিকআপ অবস্থানে নিয়ে যায়। প্লেসমেন্ট হেড তারপর প্রতিটি কম্পোনেন্ট পিসিবিতে বসানোর জন্য তুলে নেয়।

প্রশ্ন 2: 72 মিমি মানে কি ফিডার একটি 72 মিমি-প্রশস্ত উপাদান পরিচালনা করতে পারে?

না। এটি ক্যারিয়ার টেপের প্রস্থকে বোঝায়। উপাদানের মাত্রা, পকেট জ্যামিতি, অগ্রভাগ নির্বাচন, এবং মেশিন পরিচালনার সীমাগুলি একটি নির্দিষ্ট উপাদান প্রক্রিয়া করা যেতে পারে তা নিশ্চিত করার আগে আলাদাভাবে পরীক্ষা করা আবশ্যক।

প্রশ্ন 3: এই ফিডার কি অন্য 72 মিমি ফিডার প্রতিস্থাপন করতে পারে?

না। টেপের প্রস্থ বিনিময়যোগ্যতা স্থাপন করে না। একটি বিদ্যমান ইনস্টলেশনের জন্য একটি প্রতিস্থাপন নির্বাচন করার আগে ফিডার সিরিজ, সম্পূর্ণ অংশ সংখ্যা, সংশোধন, যান্ত্রিক ইন্টারফেস এবং মেশিনের প্রয়োজনীয়তার তুলনা করুন।

প্রশ্ন 4: উত্পাদনের আগে সেটআপ প্রয়োজন?

ইনস্টলেশনে মেশিন এবং ফিডারের জন্য নির্দিষ্ট চেক অন্তর্ভুক্ত করা উচিত। এর মধ্যে ফিডার স্বীকৃতি, টেপ লোডিং, পিচ সেটিংস, পিকআপ অবস্থান এবং উদ্দেশ্যযুক্ত উত্পাদন উপাদান ব্যবহার করে একটি নিয়ন্ত্রিত ট্রায়াল জড়িত থাকতে পারে।

প্রশ্ন 5: কোন তথ্য তদন্তের সাথে থাকা উচিত?

সম্পূর্ণ অংশ নম্বর, মেশিনের মডেল, প্রয়োজনীয় পরিমাণ, পছন্দের শর্ত এবং বিদ্যমান ইউনিটের ছবি পাঠান। একটি নতুন কম্পোনেন্ট ফিডিং অ্যাপ্লিকেশনের সাহায্যের অনুরোধ করার সময় ক্যারিয়ার টেপের স্পেসিফিকেশন অন্তর্ভুক্ত করুন।

KLJ-MC800-011-এর জন্য একটি উদ্ধৃতি অনুরোধ করুন

একটি বিদ্যমান সেটআপ বা একটি আসন্ন উত্পাদন কাজের জন্য একটি ZS 72mm বৈদ্যুতিক ফিডার প্রয়োজন? একটি উদ্ধৃতি এবং সামঞ্জস্য পর্যালোচনার জন্য আপনার প্রয়োজনীয়তা পাঠান.

অনুরোধ করা সমাবেশ নিশ্চিত করতে আপনার বর্তমান ফিডার লেবেলের একটি পরিষ্কার ছবি অন্তর্ভুক্ত করুন। আপনার প্রয়োজনীয় পরিমাণের জন্য মূল্য, প্রাপ্যতা, পরিদর্শনের বিশদ এবং বিতরণ বিকল্পগুলির জন্য অনুরোধ করুন।
