YAMAHA KHJ-MC400-011 YS24 YSM10 YSM20 এর জন্য SS24mm বৈদ্যুতিক ফিডার

YAMAHA KHJ-MC400-011 YS24 YSM10 YSM20 এর জন্য SS24mm বৈদ্যুতিক ফিডার

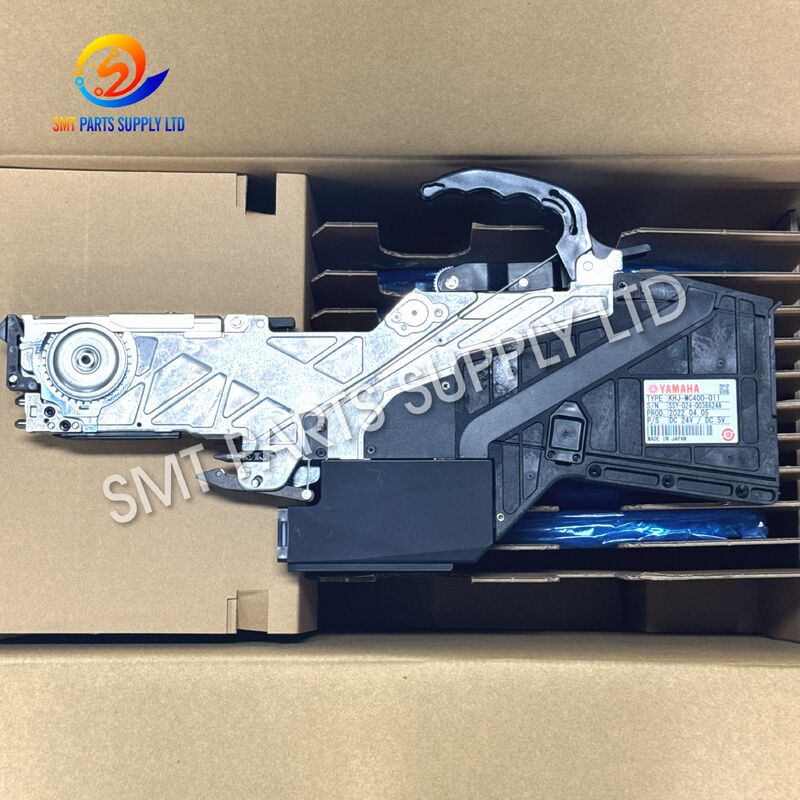

KHJ-MC400-011 SS 24mm বৈদ্যুতিক ফিডার সামঞ্জস্যপূর্ণ SMT প্লেসমেন্ট মেশিনে টেপ-প্যাকেজ করা ইলেকট্রনিক উপাদান সরবরাহ করে। এটি ক্যারিয়ার টেপকে অগ্রসর করে, কভার টেপ হ্যান্ডলিং পাথের মাধ্যমে কম্পোনেন্ট পকেট উন্মুক্ত করে এবং প্লেসমেন্ট নজল দ্বারা সংগ্রহের জন্য উপাদানগুলিকে অবস্থান করে। এর ভূমিকা হল সমাবেশ প্রক্রিয়ার মধ্যে উপাদান উপস্থাপনা।

এই ফিডারটি YAMAHA YS24, YSM10, এবং YSM20 মেশিনগুলির সাথে জড়িত সোর্সিং প্রয়োজনীয়তার জন্য উদ্দিষ্ট, ইনস্টল করা ফিডার কনফিগারেশনের যাচাইকরণ সাপেক্ষে। কেনার আগে সম্পূর্ণ অংশ নম্বর, টেপ স্পেসিফিকেশন এবং মেশিন ইন্টারফেস একসাথে পরীক্ষা করা উচিত।

রক্ষণাবেক্ষণ দলের জন্য, একটি সঠিকভাবে মিলে যাওয়া ফিডার একটি প্রতিস্থাপন বিকল্প প্রদান করে যখন একটি বিদ্যমান ইউনিট নিশ্চিত ফিডিং ত্রুটিগুলি বিকাশ করে। উত্পাদন পরিকল্পনাকারীদের জন্য, অতিরিক্ত ফিডার রিল প্রস্তুতি এবং অতিরিক্ত তালিকা সমর্থন করতে পারে। 24 মিমি পদবী ক্যারিয়ার টেপ প্রস্থ বোঝায়; পকেট পিচ, উপাদান মাত্রা, এবং টেপ গভীরতা পৃথক নির্বাচন ফ্যাক্টর থেকে যায়। সঠিক শনাক্তকরণ ক্রেতাদের একটি প্রাসঙ্গিক উদ্ধৃতি পেতে এবং কম অনিশ্চয়তার সাথে ইনস্টলেশনের জন্য প্রস্তুত করতে সহায়তা করে।

কারণ: কেন টেপ খাওয়ানোর সমস্যা সমাবেশকে প্রভাবিত করে

নির্ভরযোগ্য উপাদান পিক আপ সামঞ্জস্যপূর্ণ টেপ উপস্থাপনা সঙ্গে শুরু হয়. যখন পকেট ভুল অবস্থানে থেমে যায় বা কভার টেপ সঠিকভাবে খোসা ছাড়ে না, তখন মেশিনটি মিস করা পিকআপ, বারবার পুনরায় চেষ্টা করতে বা অপারেটরের মনোযোগের প্রয়োজনে বাধা অনুভব করতে পারে।

সম্ভাব্য কারণগুলির মধ্যে জীর্ণ ইন্ডেক্সিং উপাদান, ক্ষতিগ্রস্ত টেপ গাইড, অনুপযুক্ত সেটিংস এবং অত্যধিক রিল প্রতিরোধের অন্তর্ভুক্ত। যাইহোক, অনুরূপ উপসর্গ অগ্রভাগ, ভ্যাকুয়াম সিস্টেম, বা উপাদান ডেটা থেকেও উদ্ভূত হতে পারে। ফিডার প্রতিস্থাপন প্রয়োজনীয় তা সিদ্ধান্ত নেওয়ার আগে উত্সটি নির্ণয় করুন।

সমাধান: প্রকৃত সেটআপের সাথে প্রতিস্থাপনের সাথে মিল করুন

KHJ-MC400-011 একটি SS24mm ফিডার প্রয়োজনীয়তার জন্য একটি নির্দিষ্ট ক্রয়ের রেফারেন্স প্রদান করে। বিদ্যমান ইউনিটের লেবেল দিয়ে শুরু করুন, তারপর মেশিন কনফিগারেশন এবং উৎপাদনে ব্যবহৃত উপাদানের তুলনা করুন।

একটি নিশ্চিত ফিডার ত্রুটির জন্য, একটি উপযুক্ত প্রতিস্থাপন প্রয়োজনীয় উপাদান সরবরাহ ফাংশন পুনরুদ্ধার করতে পারে। একটি অতিরিক্ত উত্পাদন সেটআপের জন্য, অর্ডার দেওয়ার আগে ফিডারের ক্ষমতা, উপলব্ধ মাউন্টিং অবস্থান এবং উদ্দেশ্যযুক্ত উপাদান রিল পরীক্ষা করুন।

একটি স্পষ্ট অনুসন্ধানের জন্য অনুরোধকৃত অংশ নম্বরটিকে ব্যবহারিক প্রয়োগের সাথে সংযুক্ত করা উচিত। এটি ক্রয় এবং প্রকৌশল দলগুলিকে একই স্পেসিফিকেশন মূল্যায়ন করতে দেয়।

স্পেসিফিকেশন

টেপ প্রস্থ এবং ফিড পিচ বোঝা

24 মিমি স্পেসিফিকেশন উপাদানগুলির মধ্যে দূরত্ব বর্ণনা করে না। ক্যারিয়ার টেপের প্রস্থ এবং পকেট পিচ ভিন্ন পরিমাপ, এবং উভয়ই ফিডার নির্বাচন বা সেটআপকে প্রভাবিত করে।

টেপের গভীরতা এবং কভার টেপের বৈশিষ্ট্যগুলিও উপাদান উপস্থাপনাকে প্রভাবিত করে। একটি নতুন উপাদান প্রবর্তন করার সময় একটি প্যাকেজিং অঙ্কন প্রদান করুন, বিশেষত যখন এর রিল লাইনে ইতিমধ্যে যোগ্য উপকরণ থেকে পৃথক হয়।

আবেদন

এই SS24mm ফিডারটি সামঞ্জস্যপূর্ণ 24mm উপাদান টেপ ব্যবহার করে SMT সমাবেশ কাজের জন্য প্রাসঙ্গিক। সম্ভাব্য অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে নিয়ন্ত্রণ বোর্ড, যোগাযোগের সরঞ্জাম, পাওয়ার ইলেকট্রনিক্স এবং ভোক্তা পণ্য।

নির্বাচন শিল্পের নামের চেয়ে পৃথক প্যাকেজিং স্পেসিফিকেশনের উপর নির্ভর করে। সংযোগকারী বা ইন্টিগ্রেটেড সার্কিটের মতো উপাদানগুলি উপযুক্ত হতে পারে যখন তাদের টেপের জ্যামিতি এবং পিকআপের প্রয়োজনীয়তা সম্পূর্ণ মেশিন সেটআপের সাথে মেলে।

কিভাবে এটা কাজ করে

ক্যারিয়ার টেপ ফিডারের নির্দেশিত পথ অনুসরণ করে এবং ইন্ডেক্সিং প্রক্রিয়ার সাথে জড়িত। বৈদ্যুতিক ড্রাইভ এটিকে কনফিগার করা ফিডিং সিকোয়েন্স অনুযায়ী অগ্রসর করে, পিকআপ এলাকায় ক্রমাগত পকেট নিয়ে আসে।

কভার টেপ তার অভিপ্রেত রুট বরাবর আলাদা করে যাতে উপাদানটি অ্যাক্সেসযোগ্য হয়। মেশিনের অগ্রভাগ তারপর উন্মুক্ত উপাদান সংগ্রহ করে এবং স্থানান্তরিত ক্রমানুসারে স্থানান্তর করে।

সঠিক লোডিং এবং উপযুক্ত সেটিংস অপরিহার্য। অত্যধিক রিল টেনে, ক্ষতিগ্রস্ত টেপ, বা ভুল পকেট পিচ ফিডারটি যান্ত্রিকভাবে কার্যকরী থাকলেও অপারেশনকে প্রভাবিত করতে পারে।

কিভাবে চয়ন করুন

সম্পূর্ণ শনাক্তকরণ নিশ্চিত করুন

অনুসন্ধানে KHJ-MC400-011 ব্যবহার করুন এবং একটি পাঠযোগ্য লেবেল ছবি অন্তর্ভুক্ত করুন। অনুমান করবেন না যে আরেকটি KHJ-MC400 প্রত্যয় শুধুমাত্র বিনিময়যোগ্য কারণ এটির একই নামমাত্র প্রস্থ রয়েছে৷

উদ্দেশ্য মেশিন চেক করুন

ফিডারটি YS24, YSM10, বা YSM20 সরঞ্জামে ব্যবহার করা হবে কিনা তা উল্লেখ করুন। ইনস্টল করা কনফিগারেশন অনিশ্চিত বা পরিবর্তন করা হলে ইন্টারফেস ফটোগ্রাফ অন্তর্ভুক্ত করুন।

উপাদান প্যাকেজিং পর্যালোচনা

24 মিমি টেপ প্রস্থ, পকেট পিচ, এবং টেপ গভীরতা নিশ্চিত করুন। একটি নতুন অ্যাপ্লিকেশনের জন্য, উপাদান প্যাকেজিং অঙ্কন এবং প্রাসঙ্গিক উত্পাদন প্রয়োজনীয়তা প্রদান.

শর্ত এবং সরবরাহের সুযোগ নির্ধারণ করুন

প্রয়োজনীয় শর্ত উল্লেখ করুন এবং প্রয়োজনীয় জিনিসপত্র সনাক্ত করুন। প্রস্তাবিত ইউনিটের ফটোগ্রাফের জন্য জিজ্ঞাসা করুন এবং মূল্যের মধ্যে কী অন্তর্ভুক্ত রয়েছে তা নিশ্চিত করুন।

যাচাইকরণে একমত

যেখানে প্রয়োজন, মেশিন স্বীকৃতির অনুরোধ করুন এবং প্রতিনিধি উপাদান সহ একটি খাওয়ানো প্রদর্শন করুন। একটি দরকারী পরীক্ষার রেকর্ড ইউনিটটিকে চিহ্নিত করে এবং যে শর্তে এটি পরীক্ষা করা হয়েছিল তা ব্যাখ্যা করে।

প্রাপ্তি এবং উত্পাদন প্রস্তুতি

প্রাপ্তির পরে, সরবরাহকৃত লেবেল এবং আনুষাঙ্গিক অর্ডারের সাথে তুলনা করুন। দৃশ্যমান ক্ষতির জন্য সংযোগকারী, টেপ গাইড, মাউন্টিং সারফেস এবং লকিং মেকানিজম পরিদর্শন করুন।

ইনস্টলেশনের জন্য প্রযোজ্য মেশিন এবং ফিডার পদ্ধতি অনুসরণ করুন। স্বীকৃতি এবং নমুনা খাওয়ানো নিশ্চিত করুন, তারপর স্বাভাবিক উত্পাদন প্রকাশের আগে উদ্দেশ্যযুক্ত উপাদানের সাথে একটি নিয়ন্ত্রিত ট্রায়াল সম্পূর্ণ করুন। ফলাফল রেকর্ড করুন যাতে ভবিষ্যতে ব্যবহারের জন্য ইউনিটের স্থিতি স্পষ্ট হয়।

FAQ

প্রশ্ন 1: 24 মিমি কি সর্বাধিক উপাদান প্রস্থ নির্দেশ করে?

না। এটি নামমাত্র ক্যারিয়ার টেপের প্রস্থকে চিহ্নিত করে। উপাদানের মাত্রা অবশ্যই টেপের পকেটের সাথে মানানসই হতে হবে এবং ফিডার পাথ, অগ্রভাগ এবং প্লেসমেন্ট মেশিনের সাথে সামঞ্জস্যপূর্ণ থাকতে হবে। অ্যাপ্লিকেশন মূল্যায়ন করতে প্যাকেজিং অঙ্কন ব্যবহার করুন.

প্রশ্ন 2: এই ফিডারটি কি YS24, YSM10, বা YSM20 এর জন্য অর্ডার করা যেতে পারে?

এই এই পণ্যের জন্য লক্ষ্য মেশিন রেফারেন্স হয়. কেনার আগে আপনার মেশিনের বিশদ বিবরণ এবং বিদ্যমান ফিডার সনাক্তকরণ প্রদান করুন যাতে প্রস্তাবিত ইউনিট ইনস্টল করা কনফিগারেশনের বিরুদ্ধে পর্যালোচনা করা যায়।

প্রশ্ন 3: একটি ভিন্ন প্রত্যয় কি KHJ-MC400-011 প্রতিস্থাপন করতে পারে?

একটি ভিন্ন প্রত্যয় পৃথক যাচাইকরণ প্রয়োজন. লেবেল, কনফিগারেশন এবং প্রাসঙ্গিক প্রযুক্তিগত ডকুমেন্টেশন তুলনা করুন। অনুরূপ চেহারা এবং মিলে যাওয়া টেপের প্রস্থ দুটি ফিডার সংস্করণ বিনিময়যোগ্য তা প্রতিষ্ঠিত করে না।

প্রশ্ন 4: ফিডার প্রতিস্থাপন প্রতিটি পিকআপ সমস্যা সমাধান করবে?

প্রতিস্থাপন একটি ত্রুটিপূর্ণ ফিডারের কারণে সৃষ্ট সমস্যার সমাধান করে। পিকআপ ব্যর্থতার ক্ষেত্রে অগ্রভাগ, ভ্যাকুয়াম, টেপের অবস্থা বা মেশিন সেটিংসও জড়িত থাকতে পারে। সমস্যাটি নির্ণয় করুন এবং প্রতিস্থাপনের পরে সম্পূর্ণ সেটআপটি যাচাই করুন।

প্রশ্ন 5: একটি উদ্ধৃতি অনুরোধে কি অন্তর্ভুক্ত করা উচিত?

অংশ নম্বর, পরিমাণ, মেশিন মডেল, পছন্দের অবস্থা, এবং গন্তব্য পাঠান. একটি পরিষ্কার এবং তুলনামূলক অফার স্থাপনে সহায়তা করার জন্য একটি ফিডার লেবেল ফটোগ্রাফ, প্রয়োজনীয় ডেলিভারির তারিখ এবং যেকোনো পরিদর্শনের প্রয়োজনীয়তা যোগ করুন।

আমাদের সাথে যোগাযোগ করুন

KHJ-MC400-011-এর জন্য একটি উদ্ধৃতি অনুরোধ করুন

প্রতিস্থাপন, অতিরিক্ত তালিকা বা অন্য উত্পাদন সেটআপের জন্য একটি SS24mm ফিডার প্রয়োজন? মূল্য, প্রাপ্যতা এবং সরবরাহের বিকল্পগুলির জন্য অনুরোধ করতে আপনার সরঞ্জামের বিবরণ এবং ক্রয়ের প্রয়োজনীয়তাগুলি ভাগ করুন৷

আপনার উদ্ধৃতি অনুরোধ শুরু করার জন্য আপনার ফিডার লেবেল এবং প্রয়োজনীয় পরিমাণ পাঠান।
